Калібратор напруги
Номер патенту: 11241
Опубліковано: 15.12.2005
Автори: Целінко Михайло Григорович, Прокопенко Микола Миколайович, Целінко Олександр Михайлович
Формула / Реферат
1. Калібратор напруги, що містить блок живлення, блок стабілізації напруги, блок корекції сили струму в ланцюзі споживача на одному транзисторі струму, блок калібрування вихідної напруги, комутуючий пристрій, блок індикації і вивідні клеми, який відрізняється тим, що резистор регулювання величини потенціалу зміщення на базі виконаний складеним із підстроювального і регулювального резисторів, при цьому транзистор блока корекції сили струму в ланцюзі споживача з'єднаний емітером з мінусом блока живлення за допомогою послідовно встановлених блока індикації і блока калібрування вихідної напруги, колектором - безпосередньо з плюсом блока живлення, а базою - із середнім виводом змінного резистора регулювання величини потенціалу зміщення на базі, причому блок калібрування вихідної напруги виконаний з ланцюжка послідовно з'єднаних резисторів з номіналами відповідно до обраної залежності, крім того один з виводів для зняття напруги споживачем з'єднаний з мінусом блока живлення, а другий вивід для зняття напруги споживачем - із вхідним виводом комутуючого пристрою, причому вихідні виводи комутуючого пристрою з'єднано із відповідними вузлами ланцюжка резисторів блока калібрування, з можливістю почергового підключення спільного виводу до кожного з вузлів з'єднання ланцюжка резисторів.
2. Калібратор напруги за п. 1, який відрізняється тим, що резистори блока калібрування вихідної напруги виконані з номіналами опорів: 1 Ом, 2 Ом, 7 Ом, 20 Ом, 20 Ом, 50 Ом, 200 Ом.
Текст

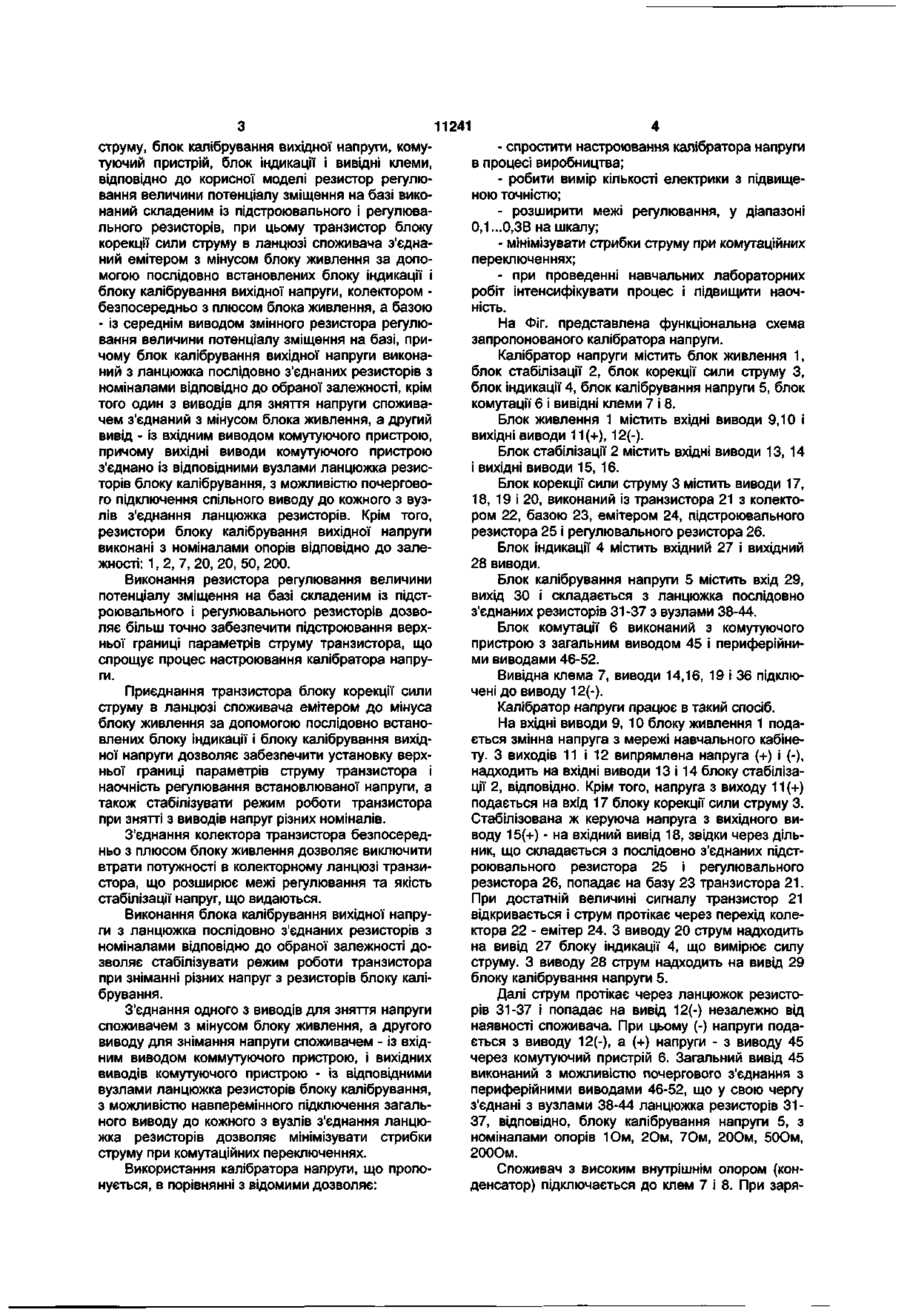

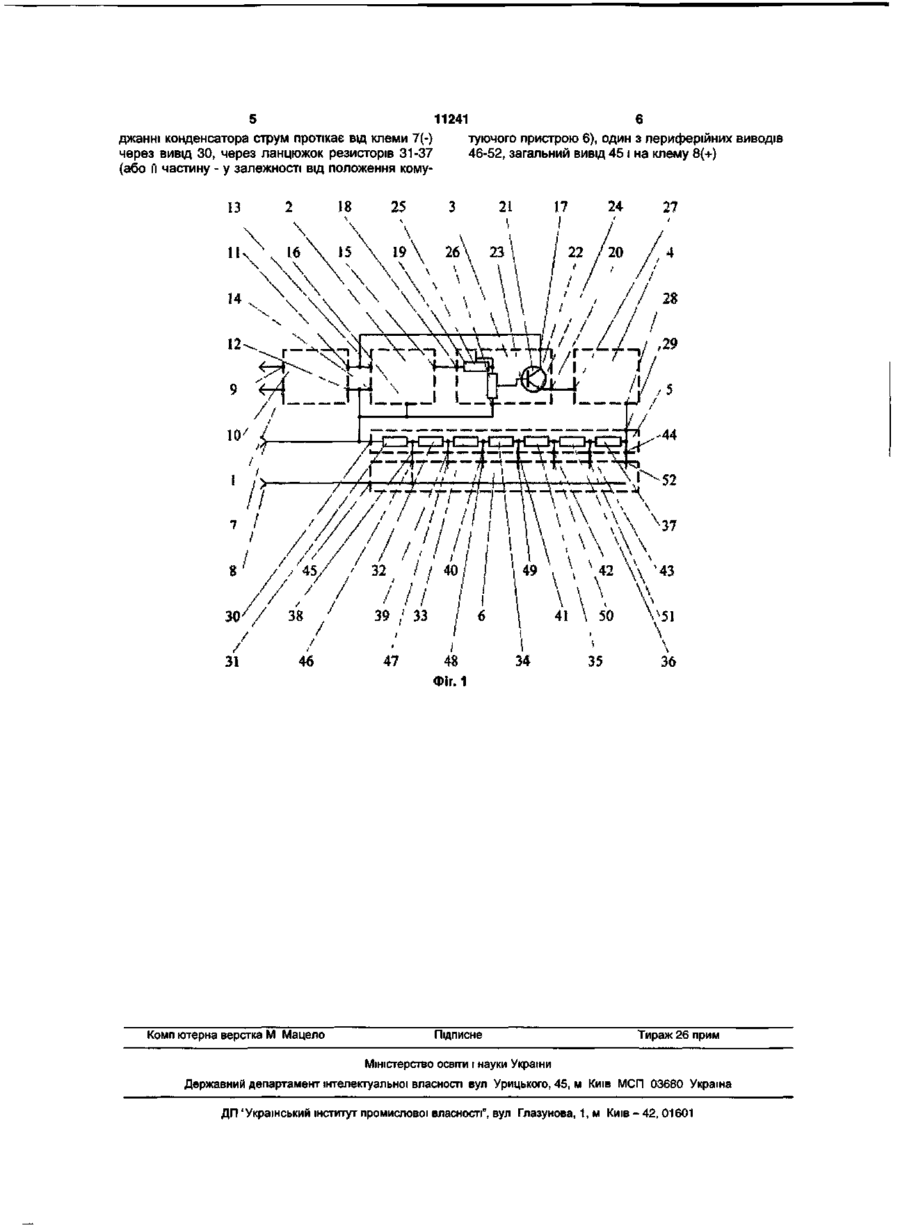

1. Калібратор напруги, що містить блок живлення, блок стабілізації напруги, блок корекції сили струму в ланцюзі споживача на одному транзисторі струму, блок калібрування вихідної напруги, комутуючий пристрій, блок індикації і вивідні клеми, який відрізняється тим, що резистор регулювання величини потенціалу зміщення на базі виконаний складеним із підстроювального і регулювального резисторів, при цьому транзистор блока корекції сили струму в ланцюзі споживача з'єднаний емітером з мінусом блока живлення за допомогою послідовно встановлених блока індикації і блока калібрування вихідної напруги, колектором - безпосередньо з плюсом блока живлення, а базою - із середнім виводом змінного резистора регулювання величини потенціалу зміщення на базі, причому блок калібрування вихідної напруги виконаний з ланцюжка послідовно з'єднаних резисторів з номіналами відповідно до обраної залежності, крім того один з виводів для зняття напруги споживачем з'єднаний з мінусом блока живлення, а другий вивід для зняття напруги споживачем - із вхідним виводом комутуючого пристрою, причому вихідні виводи комутуючого пристрою з'єднано із відповідними вузлами ланцюжка резисторів блока калібрування, з можливістю почергового підключення спільного виводу до кожного з вузлів з'єднання ланцюжка резисторів. 2. Калібратор напруги за п. 1, який відрізняється тим, що резистори блока калібрування вихідної напруги виконані з номіналами опорів: 1 Ом, 2 Ом, 7 Ом, 20 Ом, 20 Ом, 50 Ом, 200 Ом. со Корисна модель відноситься до перетворювачів змінної напруги в постійну з використанням транзистора, керованого неперервним сигналом, і призначена для використання при виконанні лабораторних і практичних робіт у навчальному процесі. Відомий калібратор напруги КН-1-30, що містить блок живлення, блок стабілізації напруги, блок корекції сили струму в ланцюзі споживача на одному транзисторі струму, блок калібрування вихідної напруги, комутуючий пристрій із вхідним і вихідним виводами і блок індикації [див. М.Г. Целінко «Саморобні електронні прилади в лабораторному практикумі з електрики і магнетизму». Навчальний посібник, Київ, 1995, фірма «Віпол», с.154-157, мал. 103]. Однак у даному калібраторі напруги при переключеннях виникають стрибки струму на виході, значний розкид параметрів резисторів, встановлених у блоці калібрування вихідної напруги, дає зміну умов роботи транзистора, що визначає підвищені вимоги до його параметрів, не дає можливості одержання на виході каліброваної напруги малих значень достатньої точності (наприклад, 0,1В на шкалу). Крім того, застосування даного приладу обумовлено з додатковою корекцією номіналу напруги на виході, що негативно впливає на якість вимірів у процесі проведення лабораторних робіт. Метою створення калібратора напруги, що заявляється, є стабілізація режиму роботи транзистора за рахунок установки верхньої границі параметрів його струму, спрощення процесу настроювання калібратора напруги, розширення меж регулювання і мінімізація стрибків струму при комутаційних переключеннях. Поставлене завдання вирішується тим, що в калібраторі напруги, що містить блок живлення, блок стабілізації напруги, блок корекції сили струму в ланцюзі споживача на одному транзисторі ^^ т~ і— р С* ^f ^ mD 5Г ^ 11241 струму, блок калібрування вихідної напруги, комутуючий пристрій, блок індикації і вивідні клеми, відповідно до корисної моделі резистор регулювання величини потенціалу зміщення на базі виконаний складеним із підстроювального і регулювального резисторів, при цьому транзистор блоку корекції сили струму в ланцюзі споживача з'єднаний емітером з мінусом блоку живлення за допомогою послідовно встановлених блоку індикації і блоку калібрування вихідної напруги, колектором безпосередньо з плюсом блока живлення, а базою - із середнім виводом змінного резистора регулювання величини потенціалу зміщення на базі, причому блок калібрування вихідної напруги виконаний з ланцюжка послідовно з'єднаних резисторів з номіналами відповідно до обраної залежності, крім того один з виводів для зняття напруги споживачем з'єднаний з мінусом блока живлення, а другий вивід - із вхідним виводом комутуючого пристрою, причому вихідні виводи комутуючого пристрою з'єднано із відповідними вузлами ланцюжка резисторів блоку калібрування, з можливістю почергового підключення спільного виводу до кожного з вузлів з'єднання ланцюжка резисторів. Крім того, резистори блоку калібрування вихідної напруги виконані з номіналами опорів відповідно до залежності: 1, 2, 7, 20, 20, 50, 200. Виконання резистора регулювання величини потенціалу зміщення на базі складеним із підстроювального і регулювального резисторів дозволяє більш точно забезпечити підстроювання верхньої границі параметрів струму транзистора, що спрощує процес настроювання калібратора напруги. Приєднання транзистора блоку корекції сили струму в ланцюзі споживача емітером до мінуса блоку живлення за допомогою послідовно встановлених блоку індикації і блоку калібрування вихідної напруги дозволяє забезпечити установку верхньої границі параметрів струму транзистора і наочність регулювання встановлюваної напруги, а також стабілізувати режим роботи транзистора при знятті з виводів напруг різних номіналів. З'єднання колектора транзистора безпосередньо з плюсом блоку живлення дозволяє виключити втрати потужності в колекторному ланцюзі транзистора, що розширює межі регулювання та якість стабілізації напруг, що видаються. Виконання блока калібрування вихідної напруги з ланцюжка послідовно з'єднаних резисторів з номіналами відповідно до обраної залежності дозволяє стабілізувати режим роботи транзистора при зніманні різних напруг з резисторів блоку калібрування. З'єднання одного з виводів для зняття напруги споживачем з мінусом блоку живлення, а другого виводу для знімання напруги споживачем - із вхідним виводом коммутуючого пристрою, і вихідних виводів комутуючого пристрою - із відповідними вузлами ланцюжка резисторів блоку калібрування, з можливістю навперемінного підключення загального виводу до кожного з вузлів з'єднання ланцюжка резисторів дозволяє мінімізувати стрибки струму при комутаційних переключеннях. Використання калібратора напруги, що пропонується, в порівнянні з відомими дозволяє: - спростити настроювання калібратора напруги в процесі виробництва; - робити вимір кількості електрики з підвищеною точністю; - розширити межі регулювання, у діапазоні 0,1...0,3В на шкалу; - мінімізувати стрибки струму при комутаційних переключеннях; - при проведенні навчальних лабораторних робіт інтенсифікувати процес і підвищити наочність. На Фіг. представлена функціональна схема запропонованого калібратора напруги. Калібратор напруги містить блок живлення 1, блок стабілізації 2, блок корекції сили струму З, блок індикації 4, блок калібрування напруги 5, блок комутації 6 і вивідні клеми 7 і 8. Блок живлення 1 містить вхідні виводи 9,10 і вихідні виводи 11(+), 12(-). Блок стабілізації 2 містить вхідні виводи 13, 14 і вихідні виводи 15, 16. Блок корекції сили струму 3 містить виводи 17, 18, 19 і 20, виконаний із транзистора 21 з колектором 22, базою 23, емітером 24, підстроювального резистора 25 і регулювального резистора 26. Блок індикації 4 містить вхідний 27 і вихідний 28 виводи. Блок калібрування напруги 5 містить вхід 29, вихід ЗО і складається з ланцюжка послідовно з'єднаних резисторів 31 -37 з вузлами 38-44. Блок комутації 6 виконаний з комутуючого пристрою з загальним виводом 45 і периферійними виводами 46-52. Вивідна клема 7, виводи 14,16, 19 і 36 підключені до виводу 12(-). Калібратор напруги працює в такий спосіб. На вхідні виводи 9, 10 блоку живлення 1 подається змінна напруга з мережі навчального кабінету. З виходів 11 і 12 випрямлена напруга (+) і (-), надходить на вхідні виводи 13 і 14 блоку стабілізації 2, відповідно. Крім того, напруга з виходу 11 (+) подається на вхід 17 блоку корекції сили струму 3. Стабілізована ж керуюча напруга з вихідного виводу 15(+) - на вхідний вивід 18, звідки через дільник, що складається з послідовно з'єднаних підстроювального резистора 25 і регулювального резистора 26, попадає на базу 23 транзистора 21. При достатній величині сигналу транзистор 21 відкривається і струм протікає через перехід колектора 22 - емітер 24. З виводу 20 струм надходить на вивід 27 блоку індикації 4, що вимірює силу струму. З виводу 28 струм надходить на вивід 29 блоку калібрування напруги 5. Далі струм протікає через ланцюжок резисторів 31-37 і попадає на вивід 12(-) незалежно від наявності споживача. При цьому (-) напруги подається з виводу 12(-), а (+) напруги - з виводу 45 через комутуючий пристрій 6. Загальний вивід 45 виконаний з можливістю почергового з'єднання з периферійними виводами 46-52, що у свою чергу з'єднані з вузлами 38-44 ланцюжка резисторів 3137, відповідно, блоку калібрування напруги 5, з номіналами опорів 10м, 2Ом, 70м, 20Ом, 50Ом, 200Ом. Споживач з високим внутрішнім опором (конденсатор) підключається до клем 7 і 8. При заря 5 11241 6 джанні конденсатора струм протікає від клеми 7(-) туючого пристрою 6), один з периферійних виводів через вивід ЗО, через ланцюжок резисторів 31-37 46-52, загальний вивід 45 і на клему 8(+) (або її частину - у залежності від положення кому Фіг. 1 Комп ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ МСП 03680 Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for voltage calibration
Автори англійськоюTselenko Oleksandr Mykhaylovich
Назва патенту російськоюУстройство для калибровки напряжения
Автори російськоюЦелинко Александр Михайлович
МПК / Мітки
МПК: H02M 7/21
Мітки: напруги, калібратор
