Димовий пожежний сповіщувач
Номер патенту: 18154
Опубліковано: 16.10.2006
Автори: Дашковський Олександр Анастасійович, Єременко Станіслав Іванович, Скіцунов Сергій Володимирович, Дремлюга Василь Якович
Формула / Реферат
Димовий пожежний сповіщувач, що містить в собі робочий випромінювач, розташований під кутом до фотоприймача і підключений до задавального генератора прямокутних імпульсів, опорний випромінювач з першою діафрагмою, розташований на одній оптичній осі з фотоприймачем і підключений до задавального генератора прямокутних імпульсів через інвертор та регулятор амплітуди, а також екран, розташований між робочим випромінювачем та фотоприймачем, який відрізняється тим, що перед робочим випромінювачем встановлена друга діафрагма, а відношення отворів першої та другої діафрагм, встановлених, відповідно, перед робочим та опорним випромінювачами, становить в межах від 3 до 4.
Текст

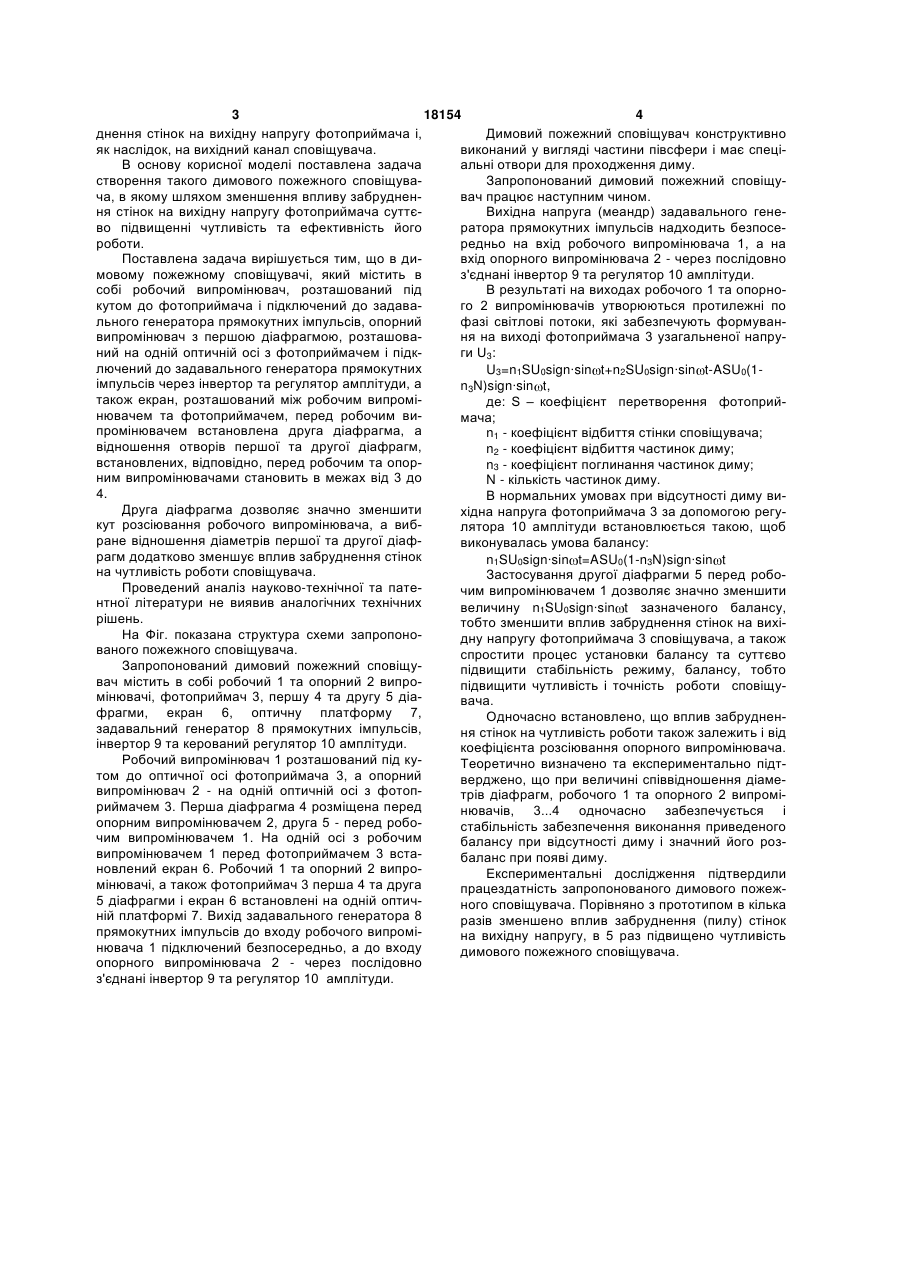

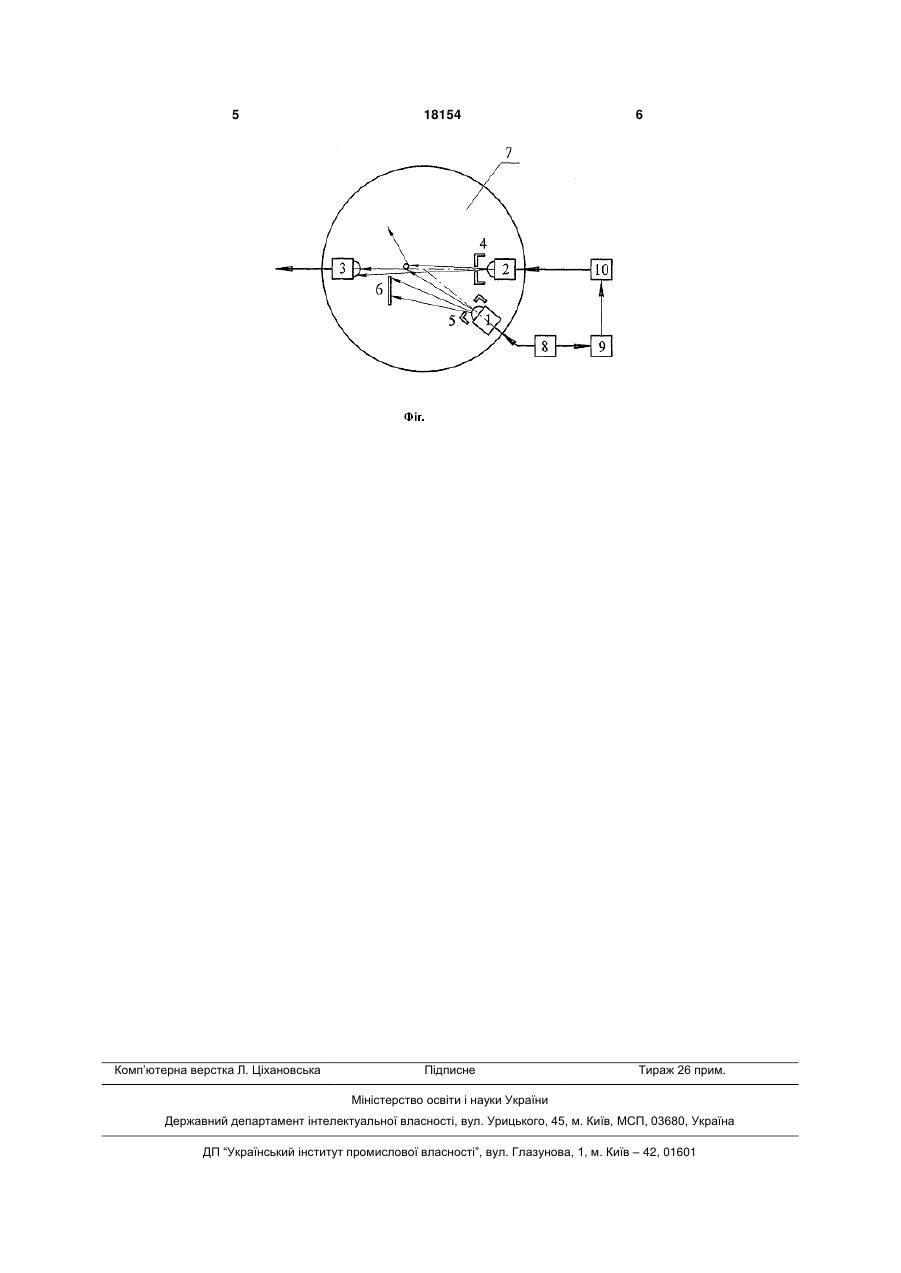

Димовий пожежний сповіщувач, що містить в собі робочий випромінювач, розташований під кутом до фотоприймача і підключений до задава 3 18154 4 днення стінок на вихідну напругу фотоприймача і, Димовий пожежний сповіщувач конструктивно як наслідок, на вихідний канал сповіщувача. виконаний у вигляді частини півсфери і має спеціВ основу корисної моделі поставлена задача альні отвори для проходження диму. створення такого димового пожежного сповіщуваЗапропонований димовий пожежний сповіщуча, в якому шляхом зменшення впливу забрудненвач працює наступним чином. ня стінок на вихідну напругу фотоприймача суттєВихідна напруга (меандр) задавального генево підвищенні чутливість та ефективність його ратора прямокутних імпульсів надходить безпосероботи. редньо на вхід робочого випромінювача 1, а на Поставлена задача вирішується тим, що в дивхід опорного випромінювача 2 - через послідовно мовому пожежному сповіщувачі, який містить в з'єднані інвертор 9 та регулятор 10 амплітуди. собі робочий випромінювач, розташований під В результаті на виходах робочого 1 та опорнокутом до фотоприймача і підключений до задаваго 2 випромінювачів утворюються протилежні по льного генератора прямокутних імпульсів, опорний фазі світлові потоки, які забезпечують формуванвипромінювач з першою діафрагмою, розташованя на виході фотоприймача 3 узагальненої напруний на одній оптичній осі з фотоприймачем і підкги U3: лючений до задавального генератора прямокутних U3=n1SU0sign·sin t+n2SU0sign·sin t-ASU0(1імпульсів через інвертор та регулятор амплітуди, а n3N)sign·sin t, також екран, розташований між робочим випроміде: S – коефіцієнт перетворення фотоприйнювачем та фотоприймачем, перед робочим вимача; промінювачем встановлена друга діафрагма, а n1 - коефіцієнт відбиття стінки сповіщувача; відношення отворів першої та другої діафрагм, n2 - коефіцієнт відбиття частинок диму; встановлених, відповідно, перед робочим та опорn3 - коефіцієнт поглинання частинок диму; ним випромінювачами становить в межах від 3 до N - кількість частинок диму. 4. В нормальних умовах при відсутності диму виДруга діафрагма дозволяє значно зменшити хідна напруга фотоприймача 3 за допомогою регукут розсіювання робочого випромінювача, а виблятора 10 амплітуди встановлюється такою, щоб ране відношення діаметрів першої та другої діафвиконувалась умова балансу: рагм додатково зменшує вплив забруднення стінок n1SU0sign·sin t=ASU0(1-n3N)sign·sin t на чутливість роботи сповіщувача. Застосування другої діафрагми 5 перед робоПроведений аналіз науково-технічної та патечим випромінювачем 1 дозволяє значно зменшити нтної літератури не виявив аналогічних технічних величину n1SU0sign·sin t зазначеного балансу, рішень. тобто зменшити вплив забруднення стінок на вихіНа Фіг. показана структура схеми запропонодну напругу фотоприймача 3 сповіщувача, а також ваного пожежного сповіщувача. спростити процес установки балансу та суттєво Запропонований димовий пожежний сповіщупідвищити стабільність режиму, балансу, тобто вач містить в собі робочий 1 та опорний 2 випропідвищити чутливість і точність роботи сповіщумінювачі, фотоприймач 3, першу 4 та другу 5 діавача. фрагми, екран 6, оптичну платформу 7, Одночасно встановлено, що вплив забруднензадавальний генератор 8 прямокутних імпульсів, ня стінок на чутливість роботи також залежить і від інвертор 9 та керований регулятор 10 амплітуди. коефіцієнта розсіювання опорного випромінювача. Робочий випромінювач 1 розташований під куТеоретично визначено та експериментальнo підттом до оптичної осі фотоприймача 3, а опорний верджено, що при величині співвідношення діамевипромінювач 2 - на одній оптичній осі з фотоптрів діафрагм, робочого 1 та опорного 2 випроміриймачем 3. Перша діафрагма 4 розміщена перед нювачів, 3...4 одночасно забезпечується і опорним випромінювачем 2, друга 5 - перед робостабільність забезпечення виконання приведеного чим випромінювачем 1. На одній осі з робочим балансу при відсутності диму і значний його розвипромінювачем 1 перед фотоприймачем 3 встабаланс при появі диму. новлений екран 6. Робочий 1 та опорний 2 випроЕкспериментальні дослідження підтвердили мінювачі, а також фотоприймач 3 перша 4 та друга працездатність запропонованого димового пожеж5 діафрагми і екран 6 встановлені на одній оптичного сповіщувача. Порівняно з прототипом в кілька ній платформі 7. Вихід задавального генератора 8 разів зменшено вплив забруднення (пилу) стінок прямокутних імпульсів до входу робочого випроміна вихідну напругу, в 5 раз підвищено чутливість нювача 1 підключений безпосередньо, а до входу димового пожежного сповіщувача. опорного випромінювача 2 - через послідовно з'єднані інвертор 9 та регулятор 10 амплітуди. 5 Комп’ютерна верстка Л. Ціхановська 18154 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSmoke fire detector
Автори англійськоюDashkovskyi Oleksandr Anastasiiovych, Dashkovskyi Oleksandr Anastasiovych, Dremliuha Vasyl Yakovych, Yeremenko Stanislav Ivanovych, Skitsunov Serhii Volodymyrovych
Назва патенту російськоюДымовой пожарный извещатель
Автори російськоюДашковский Александр Анастасиевич, Дашковский Александр Анастасьевич, Дремлюга Василий Яковлевич, Еременко Станислав Иванович, Скицунов Сергей Владимирович
МПК / Мітки
МПК: G08B 17/10
Мітки: сповіщувач, пожежний, димовий
