Димовий пожежний сповіщувач

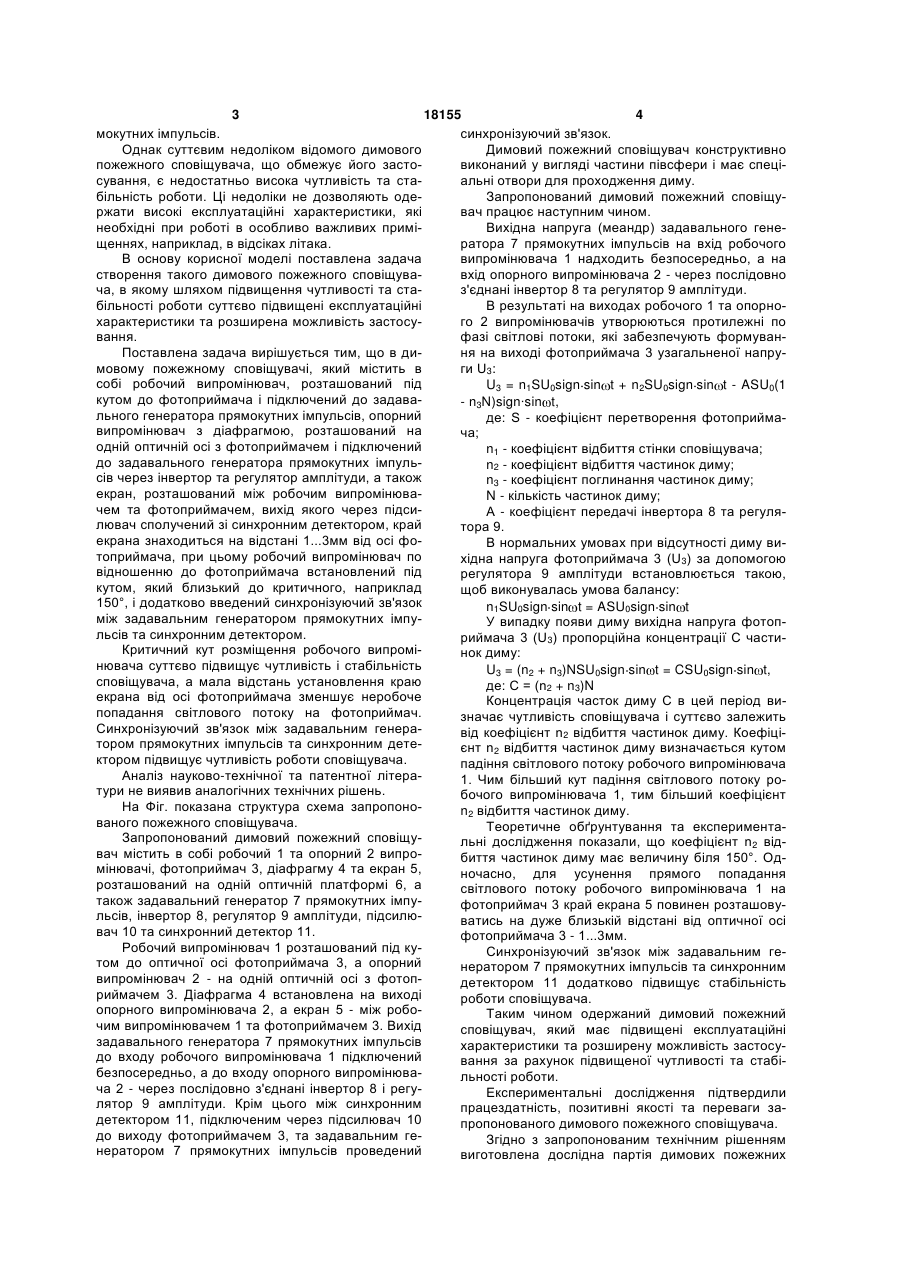

Димовий пожежний сповіщувач, який містить в собі робочий випромінювач, розташований під кутом до фотоприймача і підключений до задавального генератора прямокутних імпульсів, опорний випромінювач з діафрагмою, розташований на 3 18155 4 мокутних імпульсів. синхронізуючий зв'язок. Однак суттєвим недоліком відомого димового Димовий пожежний сповіщувач конструктивно пожежного сповіщувача, що обмежує його застовиконаний у вигляді частини півсфери і має спецісування, є недостатньо висока чутливість та стаальні отвори для проходження диму. більність роботи. Ці недоліки не дозволяють одеЗапропонований димовий пожежний сповіщуржати високі експлуатаційні характеристики, які вач працює наступним чином. необхідні при роботі в особливо важливих приміВихідна напруга (меандр) задавального генещеннях, наприклад, в відсіках літака. ратора 7 прямокутних імпульсів на вхід робочого В основу корисної моделі поставлена задача випромінювача 1 надходить безпосередньо, а на створення такого димового пожежного сповіщувавхід опорного випромінювача 2 - через послідовно ча, в якому шляхом підвищення чутливості та стаз'єднані інвертор 8 та регулятор 9 амплітуди. більності роботи суттєво підвищені експлуатаційні В результаті на виходах робочого 1 та опорнохарактеристики та розширена можливість застосуго 2 випромінювачів утворюються протилежні по вання. фазі світлові потоки, які забезпечують формуванПоставлена задача вирішується тим, що в диня на виході фотоприймача 3 узагальненої напрумовому пожежному сповіщувачі, який містить в ги U3: собі робочий випромінювач, розташований під U3 = n1SU0sign sin t + n2SU0sign sin t - ASU0(1 кутом до фотоприймача і підключений до задава- n3N)sign·sin t, льного генератора прямокутних імпульсів, опорний де: S - коефіцієнт перетворення фотоприймавипромінювач з діафрагмою, розташований на ча; одній оптичній осі з фотоприймачем і підключений n1 - коефіцієнт відбиття стінки сповіщувача; до задавального генератора прямокутних імпульn2 - коефіцієнт відбиття частинок диму; сів через інвертор та регулятор амплітуди, а також n3 - коефіцієнт поглинання частинок диму; екран, розташований між робочим випромінюваN - кількість частинок диму; чем та фотоприймачем, вихід якого через підсиА - коефіцієнт передачі інвертора 8 та регулялювач сполучений зі синхронним детектором, край тора 9. екрана знаходиться на відстані 1...3мм від осі фоВ нормальних умовах при відсутності диму витоприймача, при цьому робочий випромінювач по хідна напруга фотоприймача 3 (U3) за допомогою відношенню до фотоприймача встановлений під регулятора 9 амплітуди встановлюється такою, кутом, який близький до критичного, наприклад щоб виконувалась умова балансу: 150°, і додатково введений синхронізуючий зв'язок n1SU0sign sin t = ASU0sign sin t між задавальним генератором прямокутних імпуУ випадку появи диму вихідна напруга фотопльсів та синхронним детектором. риймача 3 (U3) пропорційна концентрації С частиКритичний кут розміщення робочого випромінок диму: нювача суттєво підвищує чутливість і стабільність U3 = (n2 + n3)NSU0sign sin t = CSU0sign sin t, сповіщувача, а мала відстань установлення краю де: С = (n2 + n3)N екрана від осі фотоприймача зменшує неробоче Концентрація часток диму С в цей період випопадання світлового потоку на фотоприймач. значає чутливість сповіщувача і суттєво залежить Синхронізуючий зв'язок між задавальним генеравід коефіцієнт n2 відбиття частинок диму. Коефіцітором прямокутних імпульсів та синхронним детеєнт n2 відбиття частинок диму визначається кутом ктором підвищує чутливість роботи сповіщувача. падіння світлового потоку робочого випромінювача Аналіз науково-технічної та патентної літера1. Чим більший кут падіння світлового потоку ротури не виявив аналогічних технічних рішень. бочого випромінювача 1, тим більший коефіцієнт На Фіг. показана структура схема запропоноn2 відбиття частинок диму. ваного пожежного сповіщувача. Теоретичне обґрунтування та експериментаЗапропонований димовий пожежний сповіщульні дослідження показали, що коефіцієнт n2 відвач містить в собі робочий 1 та опорний 2 випробиття частинок диму має величину біля 150°. Одмінювачі, фотоприймач 3, діафрагму 4 та екран 5, ночасно, для усунення прямого попадання розташований на одній оптичній платформі 6, а світлового потоку робочого випромінювача 1 на також задавальний генератор 7 прямокутних імпуфотоприймач 3 край екрана 5 повинен розташовульсів, інвертор 8, регулятор 9 амплітуди, підсилюватись на дуже близькій відстані від оптичної осі вач 10 та синхронний детектор 11. фотоприймача 3 - 1...3мм. Робочий випромінювач 1 розташований під куСинхронізуючий зв'язок між задавальним гетом до оптичної осі фотоприймача 3, а опорний нератором 7 прямокутних імпульсів та синхронним випромінювач 2 - на одній оптичній осі з фотопдетектором 11 додатково підвищує стабільність риймачем 3. Діафрагма 4 встановлена на виході роботи сповіщувача. опорного випромінювача 2, а екран 5 - між робоТаким чином одержаний димовий пожежний чим випромінювачем 1 та фотоприймачем 3. Вихід сповіщувач, який має підвищені експлуатаційні задавального генератора 7 прямокутних імпульсів характеристики та розширену можливість застосудо входу робочого випромінювача 1 підключений вання за рахунок підвищеної чутливості та стабібезпосередньо, а до входу опорного випромінювальності роботи. ча 2 - через послідовно з'єднані інвертор 8 і регуЕкспериментальні дослідження підтвердили лятор 9 амплітуди. Крім цього між синхронним працездатність, позитивні якості та переваги задетектором 11, підключеним через підсилювач 10 пропонованого димового пожежного сповіщувача. до виходу фотоприймачем 3, та задавальним геЗгідно з запропонованим технічним рішенням нератором 7 прямокутних імпульсів проведений виготовлена дослідна партія димових пожежних 5 18155 сповіщувачів, яка успішно пройшла всі попередні випробування. Комп’ютерна верстка Л. Купенко Підписне 6 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
