Глушник звуку пострілу стрілецької зброї

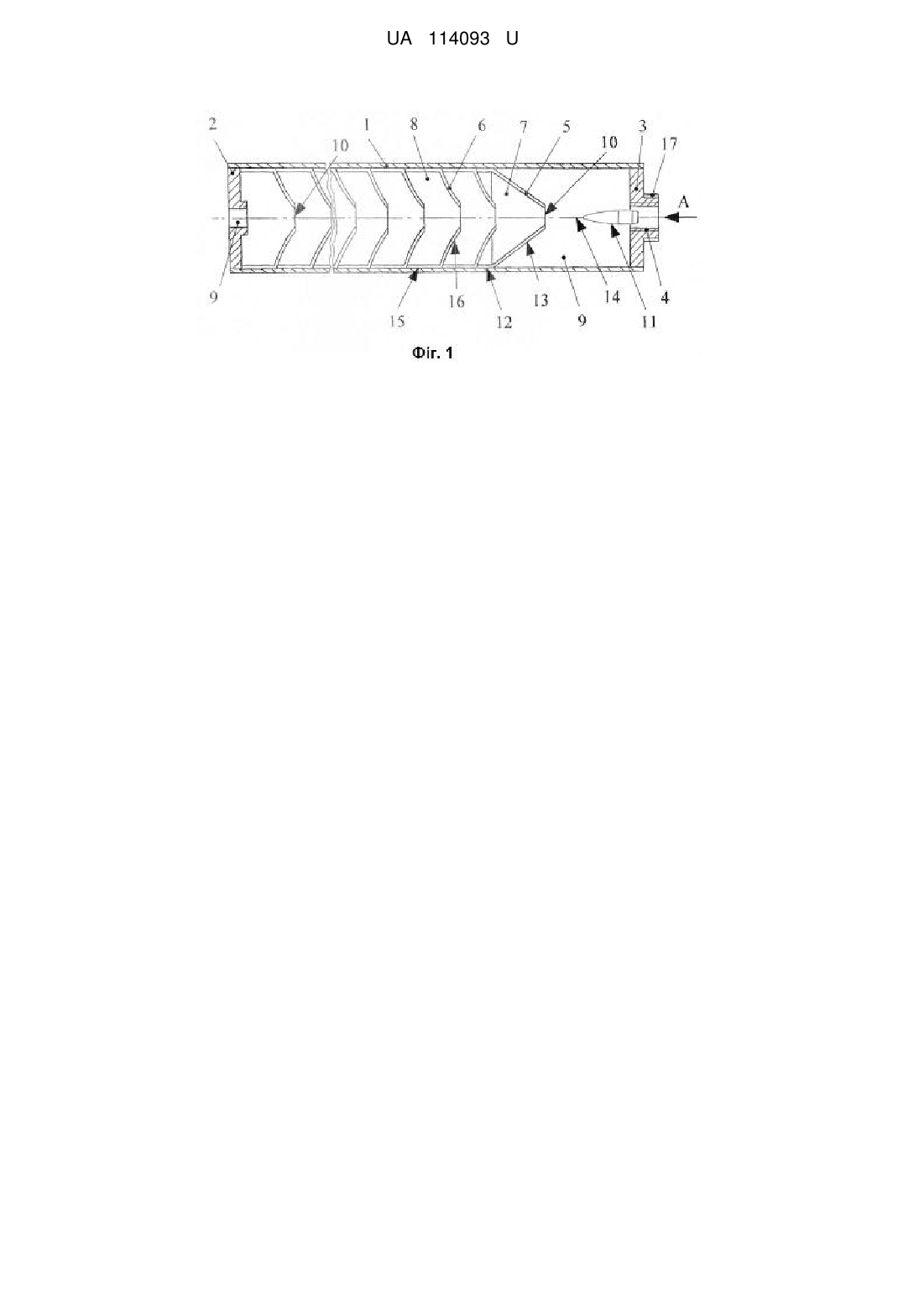

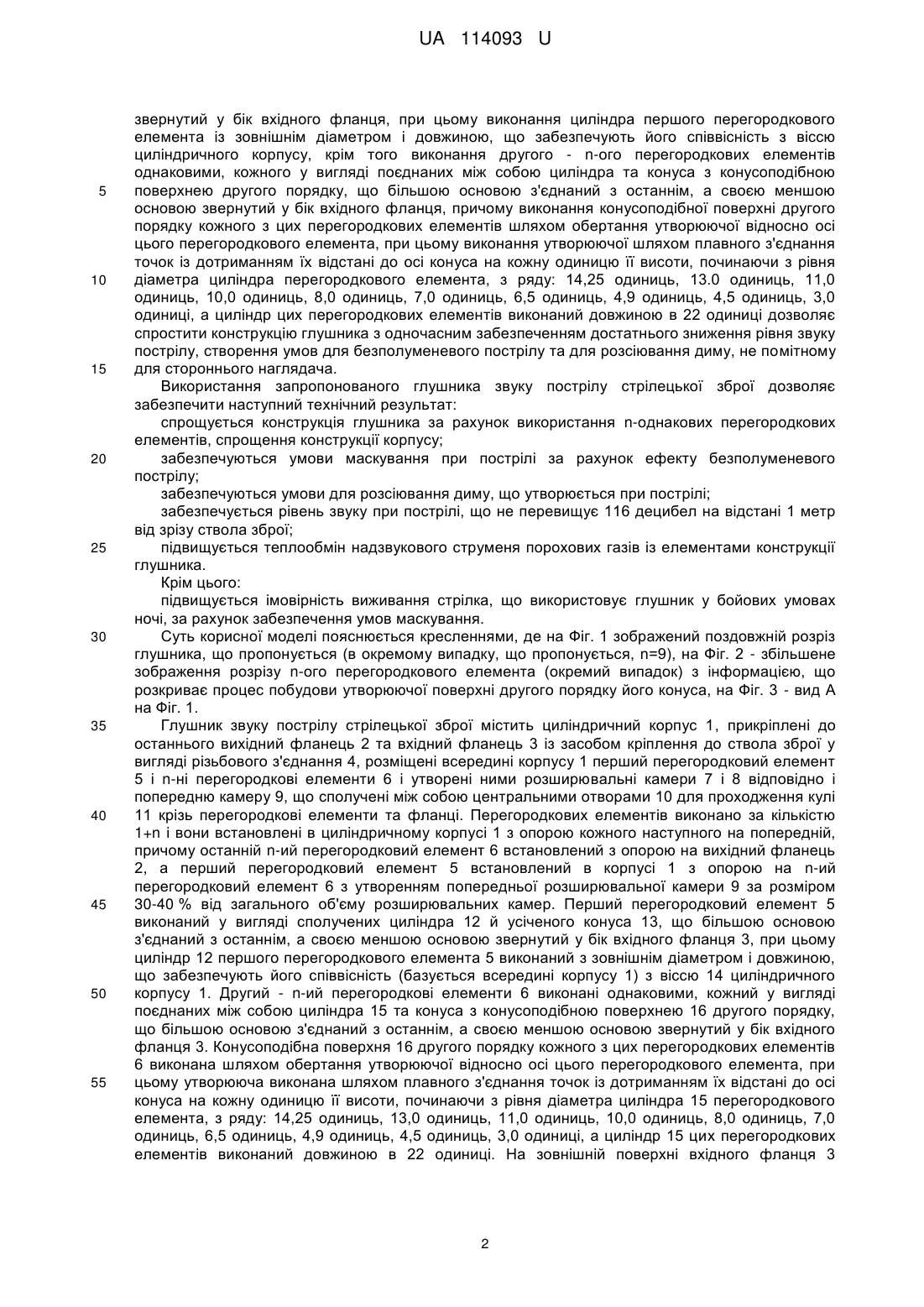

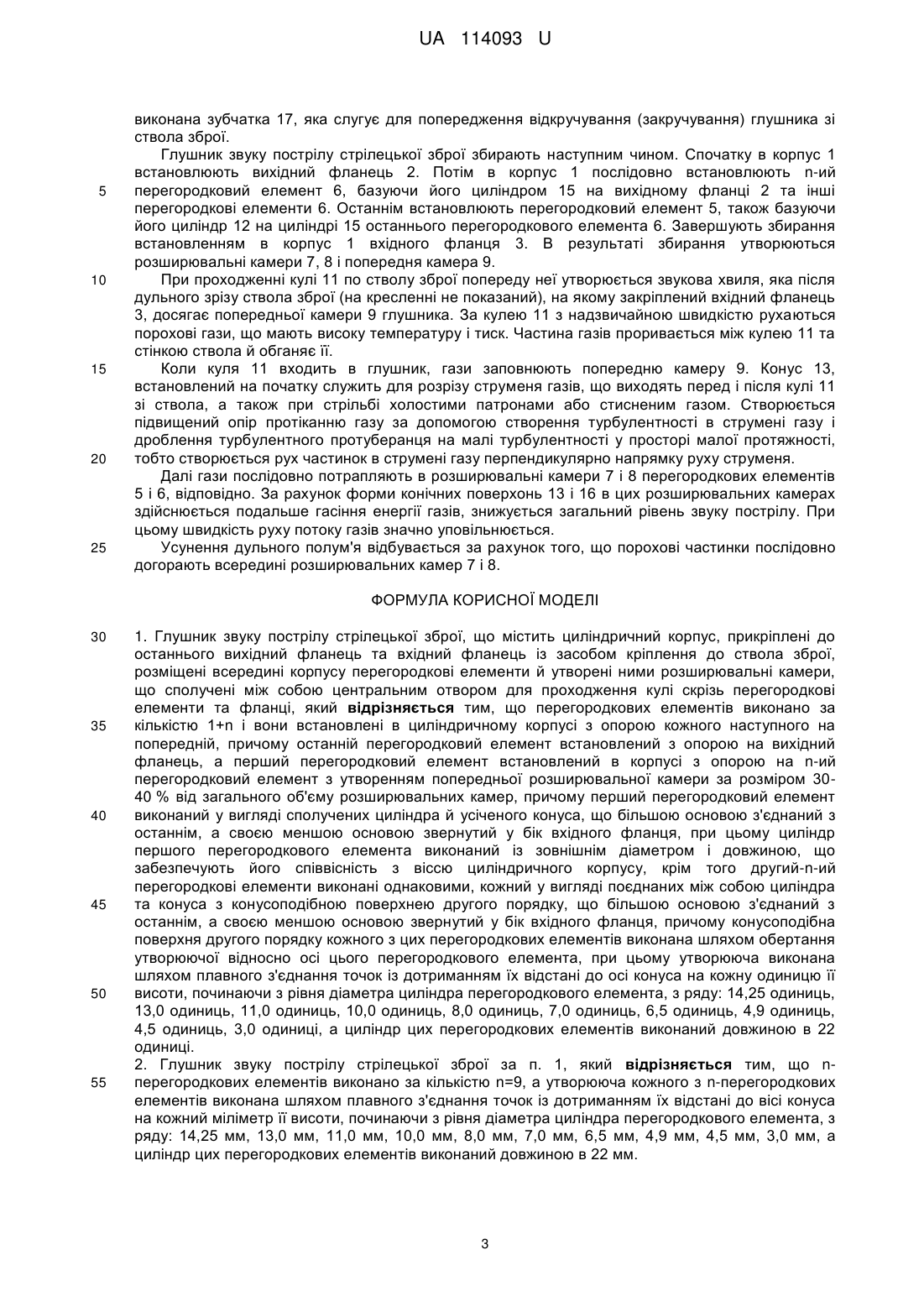

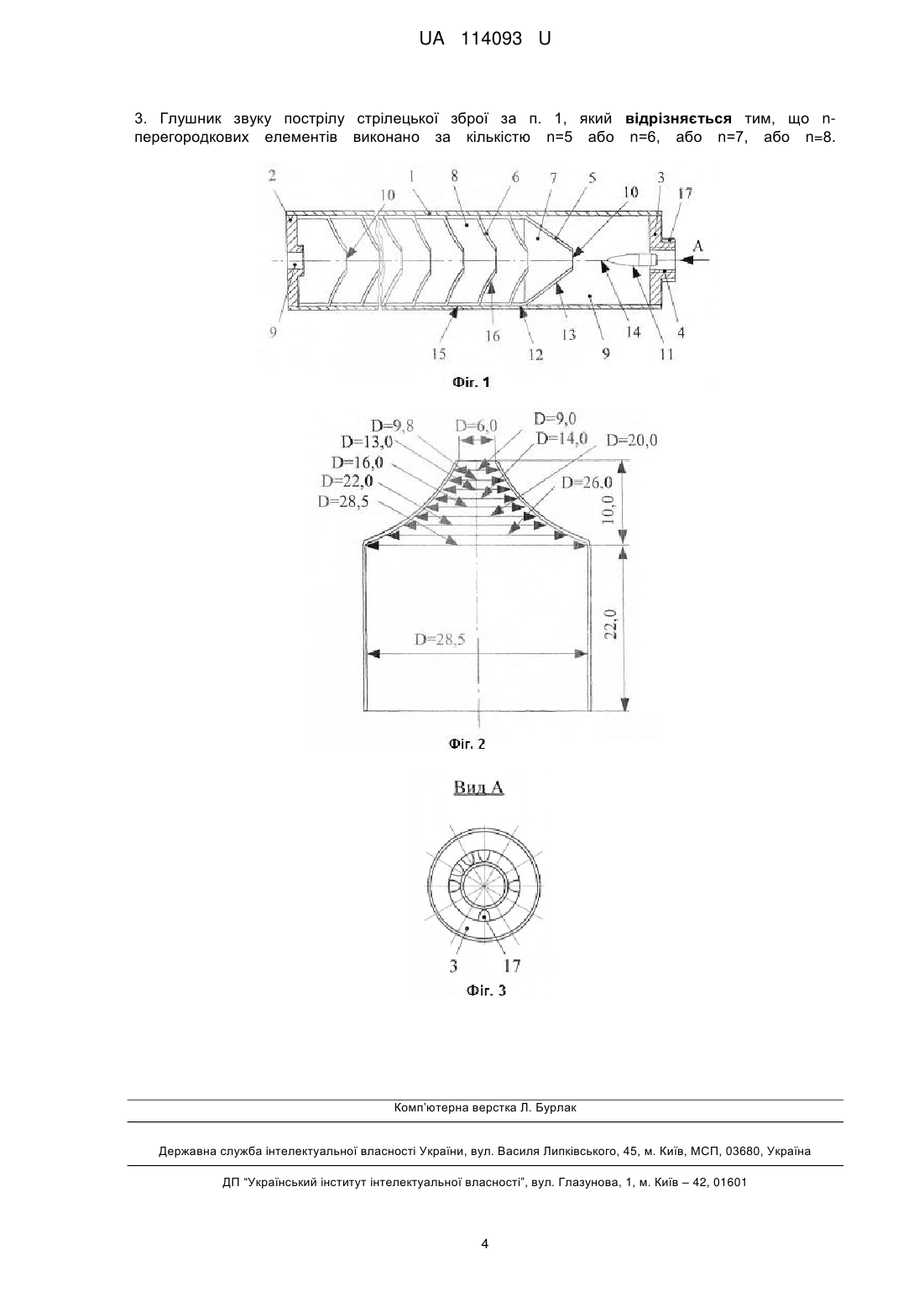

Реферат: UA 114093 U UA 114093 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв вогнепальної зброї та призначена для глушіння (зниження рівня) звуку пострілу стрілецької зброї. Відомий глушник звуку пострілу стрілецької зброї, що містить циліндричний порожнистий корпус, задній фланець із засобом кріплення до ствола зброї та передній фланець, які прикріплені до корпусу, конічні перегородкові елементи та встановлені між ними циліндричні постановочні перфоровані тонкостінні оболонки з фланцями, які утворюють внутрішні та зовнішні розширювальні камери, причому суміжні зовнішні розширювальні камери сполучені отворами, виконаними у фланцях конічних перегородкових елементів і циліндричних постановочних оболонок, причому передній фланець виконаний у вигляді двох дисків, зовнішнього та внутрішнього, осі симетрії яких співпадають з повздовжньою віссю глушника, з'єднаних циліндричною перемичкою, довжина порожнини, утвореної між зовнішнім і внутрішнім дисками переднього фланця, становить 0,2-0,3 довжини кінцевої розширювальної камери, зовнішній диск має діаметр, рівний внутрішньому діаметру корпусу глушника, а внутрішній 0,85-0,9 цього діаметра й у внутрішньому диску виконано 8-12 отворів, рівномірно та симетрично розміщених по колу, поздовжні осі яких нахилено під кутом 30-45° до повздовжньої осі глушника (Патент України № 108783, МПК F41A 21/20, 2015 р.). Однак, даний глушник має складну конструкцію. Крім цього не забезпечується достатній рівень зниження звуку пострілу. Задачею створення даної корисної моделі є спрощення конструкції глушника з одночасним забезпеченням достатнього рівня зниження звуку пострілу, створення умов для безполуменевого пострілу та для розсіювання диму, не помітного для стороннього наглядача. Поставлена задача вирішується за рахунок того, що в глушнику звуку пострілу стрілецької зброї, що містить циліндричний корпус, прикріплені до останнього вихідний фланець та вхідний фланець із засобом кріплення до ствола зброї, розміщені всередині корпусу перегородкові елементи й утворені ними розширювальні камери, що сполучені між собою центральним отвором для проходження кулі крізь перегородкові елементи та фланці, відповідно до корисної моделі, перегородкові елементи виконано за кількістю 1+n і вони встановлені в циліндричному корпусі з опорою кожного наступного на попередній, причому останній перегородковий елемент встановлений з опорою на вихідний фланець, а перший перегородковий елемент встановлений в корпусі з опорою на n-ий перегородковий елемент із утворенням попередньої розширювальної камери за розміром 30-40 % від загального об'єму розширювальних камер, причому перший перегородковий елемент виконаний у вигляді сполучених циліндра й усіченого конуса, що більшою основою з'єднаний з останнім, а своєю меншою основою звернутий у бік вхідного фланця, при цьому циліндр першого перегородкового елемента виконаний із зовнішнім діаметром і довжиною, що забезпечують його співвісність з віссю циліндричного корпусу, крім того другий - n-ий перегородкові елементи виконані однаковими, кожний у вигляді поєднаних між собою циліндра та конуса з конусоподібною поверхнею другого порядку, що більшою основою з'єднаний з останнім, а своєю меншою основою звернутий у бік вхідного фланця, причому конусоподібна поверхня другого порядку кожного з цих перегородкових елементів виконана шляхом обертання утворюючої відносно осі цього перегородкового елемента, при цьому утворююча виконана шляхом плавного з'єднання точок із дотриманням їх відстані до осі конуса на кожну одиницю її висоти, починаючи з рівня діаметра циліндра перегородкового елемента, з ряду: 14,25 одиниць, 13,0 одиниць. 11,0 одиниць, 10,0 одиниць, 8,0 одиниць, 7,0 одиниць, 6,5 одиниць, 4,9 одиниць, 4,5 одиниць, 3,0 одиниці, а циліндр цих перегородкових елементів виконаний довжиною в 22 одиниці. При цьому глушник звуку пострілу стрілецької зброї може бути виконаний з nперегородковими елементами за кількістю n=9, а утворююча кожного з n-перегородкових елементів може бути виконана шляхом плавного з'єднання точок із дотриманням їх відстані до осі конуса на кожний міліметр її висоти, починаючи з рівня діаметра циліндра перегородкового елемента, з ряду: 14,25 мм, 13,0 мм, 11,0 мм, 10,0 мм, 8,0 мм, 7,0 мм, 6,5 мм, 4,9 мм, 4,5 мм, 3,0 мм, а циліндр цих перегородкових елементів виконаний довжиною в 22 мм. Крім цього n-перегородкових елементів може бути виконано за кількістю n=5, або n=6, або n=7, або n=8. Виконання перегородкових елементів за кількістю 1+n і встановлення їх в циліндричному корпусі з опорою кожного наступного на попередній, причому встановлення останнього перегородкового елемента з опорою на вихідний фланець, а першого перегородкового елемента в корпусі з опорою на n-ий перегородковий елемент з утворенням попередньої розширювальної камери за розміром 30-40 % від загального об'єму розширювальних камер, причому виконання першого перегородкового елемента у вигляді сполучених циліндра й усіченого конуса, що більшою основою з'єднаний з останнім, а своєю меншою основою 1 UA 114093 U 5 10 15 20 25 30 35 40 45 50 55 звернутий у бік вхідного фланця, при цьому виконання циліндра першого перегородкового елемента із зовнішнім діаметром і довжиною, що забезпечують його співвісність з віссю циліндричного корпусу, крім того виконання другого - n-ого перегородкових елементів однаковими, кожного у вигляді поєднаних між собою циліндра та конуса з конусоподібною поверхнею другого порядку, що більшою основою з'єднаний з останнім, а своєю меншою основою звернутий у бік вхідного фланця, причому виконання конусоподібної поверхні другого порядку кожного з цих перегородкових елементів шляхом обертання утворюючої відносно осі цього перегородкового елемента, при цьому виконання утворюючої шляхом плавного з'єднання точок із дотриманням їх відстані до осі конуса на кожну одиницю її висоти, починаючи з рівня діаметра циліндра перегородкового елемента, з ряду: 14,25 одиниць, 13.0 одиниць, 11,0 одиниць, 10,0 одиниць, 8,0 одиниць, 7,0 одиниць, 6,5 одиниць, 4,9 одиниць, 4,5 одиниць, 3,0 одиниці, а циліндр цих перегородкових елементів виконаний довжиною в 22 одиниці дозволяє спростити конструкцію глушника з одночасним забезпеченням достатнього зниження рівня звуку пострілу, створення умов для безполуменевого пострілу та для розсіювання диму, не помітному для стороннього наглядача. Використання запропонованого глушника звуку пострілу стрілецької зброї дозволяє забезпечити наступний технічний результат: спрощується конструкція глушника за рахунок використання n-однакових перегородкових елементів, спрощення конструкції корпусу; забезпечуються умови маскування при пострілі за рахунок ефекту безполуменевого пострілу; забезпечуються умови для розсіювання диму, що утворюється при пострілі; забезпечується рівень звуку при пострілі, що не перевищує 116 децибел на відстані 1 метр від зрізу ствола зброї; підвищується теплообмін надзвукового струменя порохових газів із елементами конструкції глушника. Крім цього: підвищується імовірність виживання стрілка, що використовує глушник у бойових умовах ночі, за рахунок забезпечення умов маскування. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображений поздовжній розріз глушника, що пропонується (в окремому випадку, що пропонується, n=9), на Фіг. 2 - збільшене зображення розрізу n-ого перегородкового елемента (окремий випадок) з інформацією, що розкриває процес побудови утворюючої поверхні другого порядку його конуса, на Фіг. 3 - вид А на Фіг. 1. Глушник звуку пострілу стрілецької зброї містить циліндричний корпус 1, прикріплені до останнього вихідний фланець 2 та вхідний фланець 3 із засобом кріплення до ствола зброї у вигляді різьбового з'єднання 4, розміщені всередині корпусу 1 перший перегородковий елемент 5 і n-ні перегородкові елементи 6 і утворені ними розширювальні камери 7 і 8 відповідно і попередню камеру 9, що сполучені між собою центральними отворами 10 для проходження кулі 11 крізь перегородкові елементи та фланці. Перегородкових елементів виконано за кількістю 1+n і вони встановлені в циліндричному корпусі 1 з опорою кожного наступного на попередній, причому останній n-ий перегородковий елемент 6 встановлений з опорою на вихідний фланець 2, а перший перегородковий елемент 5 встановлений в корпусі 1 з опорою на n-ий перегородковий елемент 6 з утворенням попередньої розширювальної камери 9 за розміром 30-40 % від загального об'єму розширювальних камер. Перший перегородковий елемент 5 виконаний у вигляді сполучених циліндра 12 й усіченого конуса 13, що більшою основою з'єднаний з останнім, а своєю меншою основою звернутий у бік вхідного фланця 3, при цьому циліндр 12 першого перегородкового елемента 5 виконаний з зовнішнім діаметром і довжиною, що забезпечують його співвісність (базується всередині корпусу 1) з віссю 14 циліндричного корпусу 1. Другий - n-ий перегородкові елементи 6 виконані однаковими, кожний у вигляді поєднаних між собою циліндра 15 та конуса з конусоподібною поверхнею 16 другого порядку, що більшою основою з'єднаний з останнім, а своєю меншою основою звернутий у бік вхідного фланця 3. Конусоподібна поверхня 16 другого порядку кожного з цих перегородкових елементів 6 виконана шляхом обертання утворюючої відносно осі цього перегородкового елемента, при цьому утворююча виконана шляхом плавного з'єднання точок із дотриманням їх відстані до осі конуса на кожну одиницю її висоти, починаючи з рівня діаметра циліндра 15 перегородкового елемента, з ряду: 14,25 одиниць, 13,0 одиниць, 11,0 одиниць, 10,0 одиниць, 8,0 одиниць, 7,0 одиниць, 6,5 одиниць, 4,9 одиниць, 4,5 одиниць, 3,0 одиниці, а циліндр 15 цих перегородкових елементів виконаний довжиною в 22 одиниці. На зовнішній поверхні вхідного фланця 3 2 UA 114093 U 5 10 15 20 25 виконана зубчатка 17, яка слугує для попередження відкручування (закручування) глушника зі ствола зброї. Глушник звуку пострілу стрілецької зброї збирають наступним чином. Спочатку в корпус 1 встановлюють вихідний фланець 2. Потім в корпус 1 послідовно встановлюють n-ий перегородковий елемент 6, базуючи його циліндром 15 на вихідному фланці 2 та інші перегородкові елементи 6. Останнім встановлюють перегородковий елемент 5, також базуючи його циліндр 12 на циліндрі 15 останнього перегородкового елемента 6. Завершують збирання встановленням в корпус 1 вхідного фланця 3. В результаті збирання утворюються розширювальні камери 7, 8 і попередня камера 9. При проходженні кулі 11 по стволу зброї попереду неї утворюється звукова хвиля, яка після дульного зрізу ствола зброї (на кресленні не показаний), на якому закріплений вхідний фланець 3, досягає попередньої камери 9 глушника. За кулею 11 з надзвичайною швидкістю рухаються порохові гази, що мають високу температуру і тиск. Частина газів проривається між кулею 11 та стінкою ствола й обганяє її. Коли куля 11 входить в глушник, гази заповнюють попередню камеру 9. Конус 13, встановлений на початку служить для розрізу струменя газів, що виходять перед і після кулі 11 зі ствола, а також при стрільбі холостими патронами або стисненим газом. Створюється підвищений опір протіканню газу за допомогою створення турбулентності в струмені газу і дроблення турбулентного протуберанця на малі турбулентності у просторі малої протяжності, тобто створюється рух частинок в струмені газу перпендикулярно напрямку руху струменя. Далі гази послідовно потрапляють в розширювальні камери 7 і 8 перегородкових елементів 5 і 6, відповідно. За рахунок форми конічних поверхонь 13 і 16 в цих розширювальних камерах здійснюється подальше гасіння енергії газів, знижується загальний рівень звуку пострілу. При цьому швидкість руху потоку газів значно уповільнюється. Усунення дульного полум'я відбувається за рахунок того, що порохові частинки послідовно догорають всередині розширювальних камер 7 і 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Глушник звуку пострілу стрілецької зброї, що містить циліндричний корпус, прикріплені до останнього вихідний фланець та вхідний фланець із засобом кріплення до ствола зброї, розміщені всередині корпусу перегородкові елементи й утворені ними розширювальні камери, що сполучені між собою центральним отвором для проходження кулі скрізь перегородкові елементи та фланці, який відрізняється тим, що перегородкових елементів виконано за кількістю 1+n і вони встановлені в циліндричному корпусі з опорою кожного наступного на попередній, причому останній перегородковий елемент встановлений з опорою на вихідний фланець, а перший перегородковий елемент встановлений в корпусі з опорою на n-ий перегородковий елемент з утворенням попередньої розширювальної камери за розміром 3040 % від загального об'єму розширювальних камер, причому перший перегородковий елемент виконаний у вигляді сполучених циліндра й усіченого конуса, що більшою основою з'єднаний з останнім, а своєю меншою основою звернутий у бік вхідного фланця, при цьому циліндр першого перегородкового елемента виконаний із зовнішнім діаметром і довжиною, що забезпечують його співвісність з віссю циліндричного корпусу, крім того другий-n-ий перегородкові елементи виконані однаковими, кожний у вигляді поєднаних між собою циліндра та конуса з конусоподібною поверхнею другого порядку, що більшою основою з'єднаний з останнім, а своєю меншою основою звернутий у бік вхідного фланця, причому конусоподібна поверхня другого порядку кожного з цих перегородкових елементів виконана шляхом обертання утворюючої відносно осі цього перегородкового елемента, при цьому утворююча виконана шляхом плавного з'єднання точок із дотриманням їх відстані до осі конуса на кожну одиницю її висоти, починаючи з рівня діаметра циліндра перегородкового елемента, з ряду: 14,25 одиниць, 13,0 одиниць, 11,0 одиниць, 10,0 одиниць, 8,0 одиниць, 7,0 одиниць, 6,5 одиниць, 4,9 одиниць, 4,5 одиниць, 3,0 одиниці, а циліндр цих перегородкових елементів виконаний довжиною в 22 одиниці. 2. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що nперегородкових елементів виконано за кількістю n=9, а утворююча кожного з n-перегородкових елементів виконана шляхом плавного з'єднання точок із дотриманням їх відстані до вісі конуса на кожний міліметр її висоти, починаючи з рівня діаметра циліндра перегородкового елемента, з ряду: 14,25 мм, 13,0 мм, 11,0 мм, 10,0 мм, 8,0 мм, 7,0 мм, 6,5 мм, 4,9 мм, 4,5 мм, 3,0 мм, а циліндр цих перегородкових елементів виконаний довжиною в 22 мм. 3 UA 114093 U 3. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що nперегородкових елементів виконано за кількістю n=5 або n=6, або n=7, або n=8. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
