Пристрій підвищення ефективності використання енергії вітру
Номер патенту: 18476
Опубліковано: 15.11.2006
Автори: Клебанівський Сергій Володимирович, Синєглазов Віктор Михайлович, Зеленков Олександр Аврамович, Голік Артур Петрович, Соченко Петро Степанович, Сидоренко Костянтин Миколайович
Формула / Реферат
1. Пристрій підвищення ефективності використання енергії вітру, який містить n малогабаритних вентиляційних труб, виконаних у вигляді зрізаних конусів, з можливістю їх повертання в горизонтальній площині більшими отворами назустріч вітру, і всередині яких розташовані вітродвигуни, який відрізняється тим, що вентиляційні труби виконані у вигляді зрізаних чотиригранних пірамід, які розташовані на плоскому даху висотної будівлі по колу у вигляді блока таких пірамід, щільно примкнутих між собою більшими отворами на зовнішній бік, а меншими отворами всередині кола з'єднані в одну загальну трубу, яка поступово звужена і направлена всередину приміщення будівлі, де вона розташована в горизонтальній площині, всередині горизонтальної труби розташований вітродвигун та введений узгоджуючий модуль, горизонтальна труба підключена до вертикальної труби, яка виходить назовні приміщення.
2. Пристрій за п. 1, який відрізняється тим, що введено m блоків зрізаних пірамід, розташованих на даху висотної будівлі, причому вузькі отвори блоків зрізаних пірамід з'єднані з загальною трубою, яка розташована в приміщенні під дахом в горизонтальній площині, всередині загальної горизонтальної труби розташований вітродвигун, горизонтальна труба підключена до вертикальної труби, яка виходить назовні приміщення.
3. Пристрій за п. 1, який відрізняється тим, що введений узгоджуючий модуль для перетворення параметрів електроенергії з генератора вітродвигуна в параметри енергії електромережі, який підключений між генератором електродвигуна та електромережею.
Текст

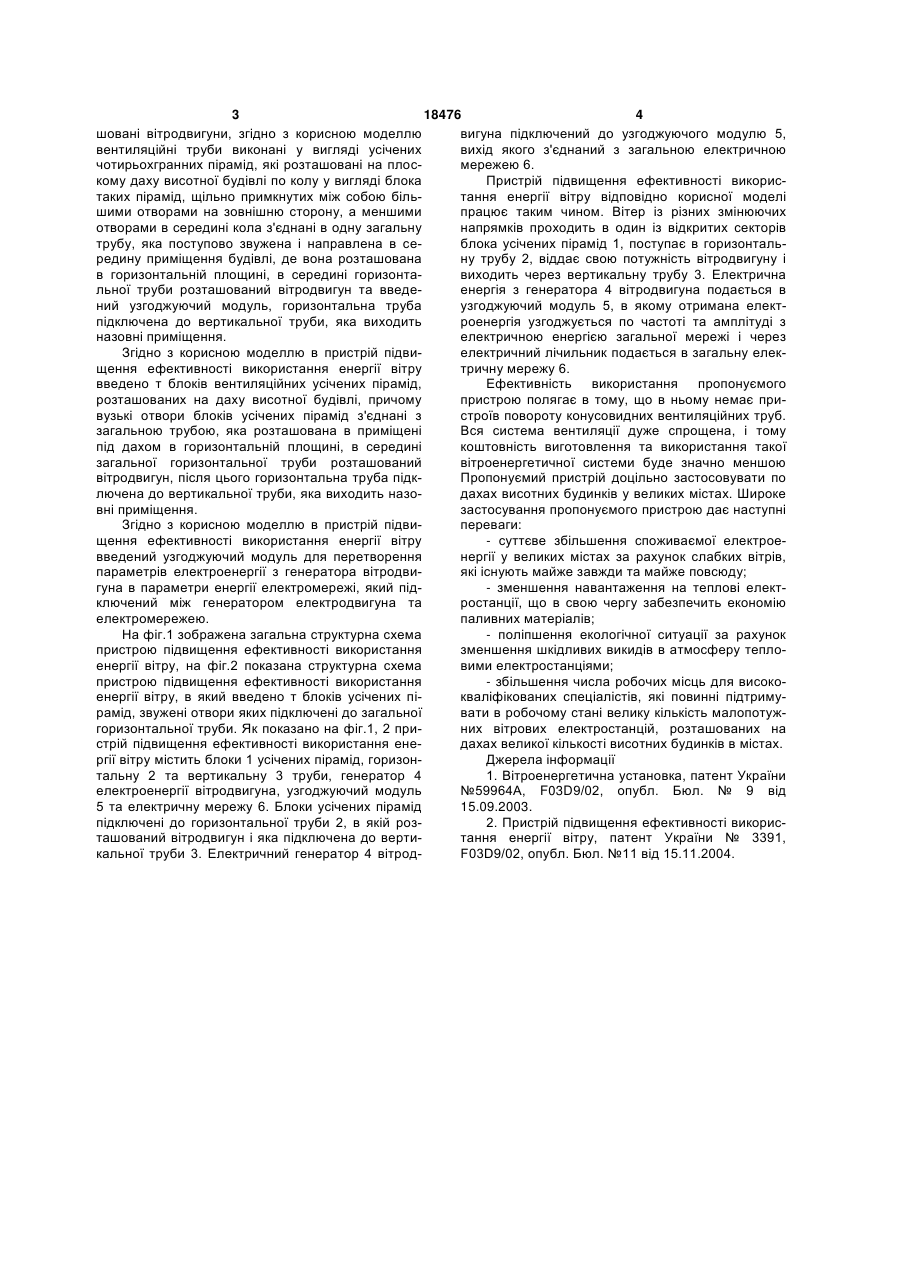

1. Пристрій підвищення ефективності використання енергії вітру, який містить n малогабаритних вентиляційних труб, виконаних у вигляді зрізаних конусів, з можливістю їх повертання в горизонтальній площині більшими отворами назустріч вітру, і всередині яких розташовані вітродвигуни, який відрізняється тим, що вентиляційні труби виконані у вигляді зрізаних чотиригранних пірамід, які розташовані на плоскому даху висотної будівлі по колу у вигляді блока таких пірамід, щільно примкнутих між собою більшими отворами на зовнішній бік, а меншими отворами всередині U 2 (19) 1 3 18476 4 шовані вітродвигуни, згідно з корисною моделлю вигуна підключений до узгоджуючого модулю 5, вентиляційні труби виконані у вигляді усічених вихід якого з'єднаний з загальною електричною чотирьохгранних пірамід, які розташовані на плосмережею 6. кому даху висотної будівлі по колу у вигляді блока Пристрій підвищення ефективності використаких пірамід, щільно примкнутих між собою більтання енергії вітру відповідно корисної моделі шими отворами на зовнішню сторону, а меншими працює таким чином. Вітер із різних змінюючих отворами в середині кола з'єднані в одну загальну напрямків проходить в один із відкритих секторів трубу, яка поступово звужена і направлена в себлока усічених пірамід 1, поступає в горизонтальредину приміщення будівлі, де вона розташована ну трубу 2, віддає свою потужність вітродвигуну і в горизонтальній площині, в середині горизонтавиходить через вертикальну трубу 3. Електрична льної труби розташований вітродвигун та введеенергія з генератора 4 вітродвигуна подається в ний узгоджуючий модуль, горизонтальна труба узгоджуючий модуль 5, в якому отримана електпідключена до вертикальної труби, яка виходить роенергія узгоджується по частоті та амплітуді з назовні приміщення. електричною енергією загальної мережі і через Згідно з корисною моделлю в пристрій підвиелектричний лічильник подається в загальну елекщення ефективності використання енергії вітру тричну мережу 6. введено т блоків вентиляційних усічених пірамід, Ефективність використання пропонуємого розташованих на даху висотної будівлі, причому пристрою полягає в тому, що в ньому немає привузькі отвори блоків усічених пірамід з'єднані з строїв повороту конусовидних вентиляційних труб. загальною трубою, яка розташована в приміщені Вся система вентиляції дуже спрощена, і тому під дахом в горизонтальній площині, в середині коштовність виготовлення та використання такої загальної горизонтальної труби розташований вітроенергетичної системи буде значно меншою вітродвигун, після цього горизонтальна труба підкПропонуємий пристрій доцільно застосовувати по лючена до вертикальної труби, яка виходить назодахах висотних будинків у великих містах. Широке вні приміщення. застосування пропонуємого пристрою дає наступні Згідно з корисною моделлю в пристрій підвипереваги: щення ефективності використання енергії вітру - суттєве збільшення споживаємої електроевведений узгоджуючий модуль для перетворення нергії у великих містах за рахунок слабких вітрів, параметрів електроенергії з генератора вітродвиякі існують майже завжди та майже повсюду; гуна в параметри енергії електромережі, який під- зменшення навантаження на теплові електключений між генератором електродвигуна та ростанції, що в свою чергу забезпечить економію електромережею. паливних матеріалів; На фіг.1 зображена загальна структурна схема - поліпшення екологічної ситуації за рахунок пристрою підвищення ефективності використання зменшення шкідливих викидів в атмосферу теплоенергії вітру, на фіг.2 показана структурна схема вими електростанціями; пристрою підвищення ефективності використання - збільшення числа робочих місць для високоенергії вітру, в який введено т блоків усічених пікваліфікованих спеціалістів, які повинні підтримурамід, звужені отвори яких підключені до загальної вати в робочому стані велику кількість малопотужгоризонтальної труби. Як показано на фіг.1, 2 приних вітрових електростанцій, розташованих на стрій підвищення ефективності використання енедахах великої кількості висотних будинків в містах. ргії вітру містить блоки 1 усічених пірамід, горизонДжерела інформації тальну 2 та вертикальну 3 труби, генератор 4 1. Вітроенергетична установка, патент України електроенергії вітродвигуна, узгоджуючий модуль №59964А, F03D9/02, опубл. Бюл. № 9 від 5 та електричну мережу 6. Блоки усічених пірамід 15.09.2003. підключені до горизонтальної труби 2, в якій роз2. Пристрій підвищення ефективності використашований вітродвигун і яка підключена до вертитання енергії вітру, патент України № 3391, кальної труби 3. Електричний генератор 4 вітродF03D9/02, опубл. Бюл. №11 від 15.11.2004. 5 Комп’ютерна верстка Г. Паяльніков 18476 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for increase of effectiveness of use of wind energy
Автори англійськоюSynehlazov Viktor Mykhailovych, Zelenkov Oleksandr Avramovych, Sochenko Petro Stepanovych, Holik Artur Petrovych, Klebanovskyi Serhii Volodymyrovych, Sydorenko Kostiantyn Mykolaiovych
Назва патенту російськоюУстройство для повышения эффективности использования энергии ветра
Автори російськоюСинеглазов Виктор Михайлович, Зеленков Александр Аврамович, Соченко Петр Степанович, Голик Артур Петрович, Клебановский Сергей Владимирович, Сидоренко Константин Николаевич
МПК / Мітки
МПК: F03D 9/02
Мітки: підвищення, пристрій, енергії, ефективності, використання, вітру
