Каландр

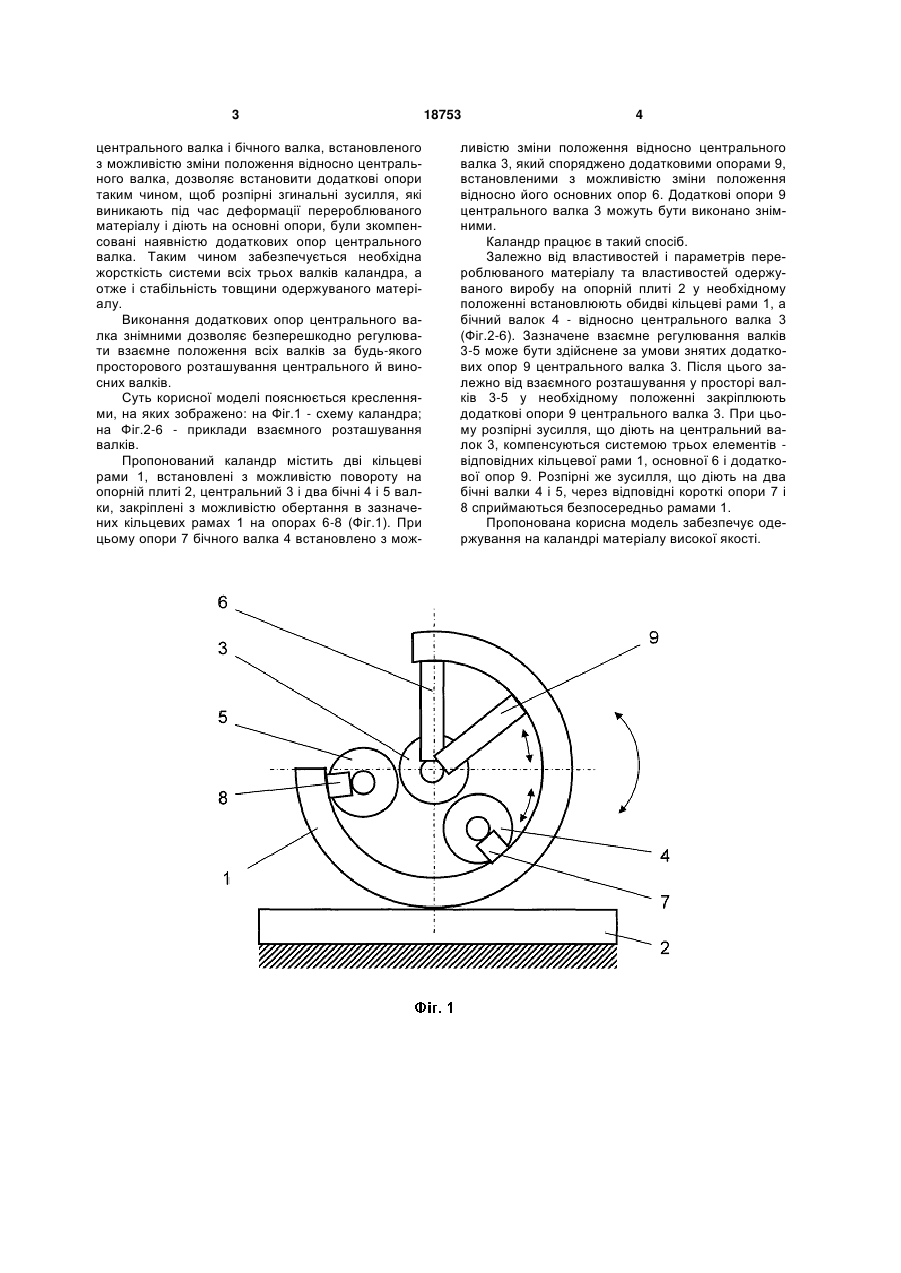

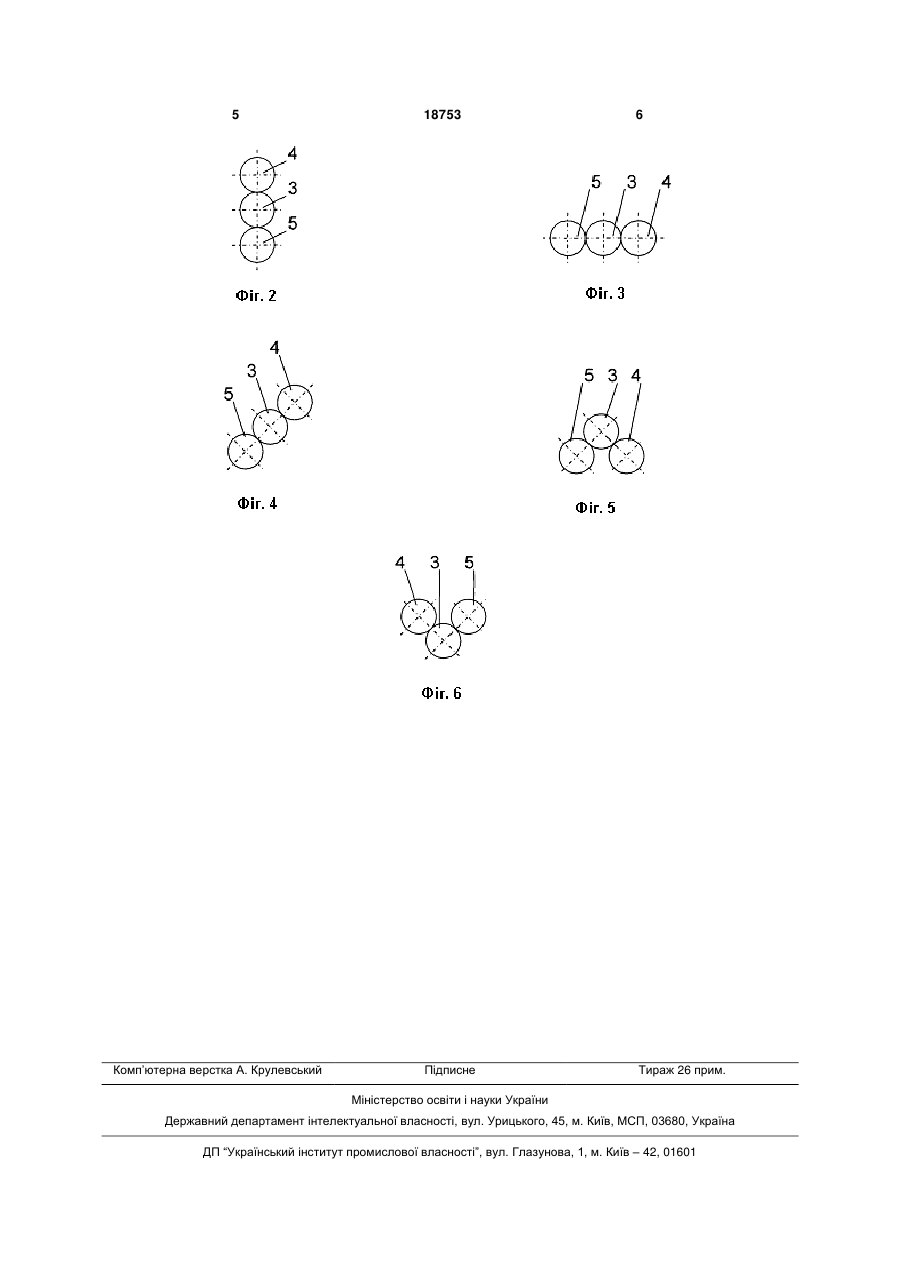

1. Каландр, що містить дві кільцеві рами, встановлені з можливістю повороту на опорній плиті, центральний і два бічні валки, закріплені з 3 центрального валка і бічного валка, встановленого з можливістю зміни положення відносно центрального валка, дозволяє встановити додаткові опори таким чином, щоб розпірні згинальні зусилля, які виникають під час деформації перероблюваного матеріалу і діють на основні опори, були зкомпенсовані наявністю додаткових опор центрального валка. Таким чином забезпечується необхідна жорсткість системи всіх трьох валків каландра, а отже і стабільність товщини одержуваного матеріалу. Виконання додаткових опор центрального валка знімними дозволяє безперешкодно регулювати взаємне положення всіх валків за будь-якого просторового розташування центрального й виносних валків. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - схему каландра; на Фіг.2-6 - приклади взаємного розташування валків. Пропонований каландр містить дві кільцеві рами 1, встановлені з можливістю повороту на опорній плиті 2, центральний 3 і два бічні 4 і 5 валки, закріплені з можливістю обертання в зазначених кільцевих рамах 1 на опорах 6-8 (Фіг.1). При цьому опори 7 бічного валка 4 встановлено з мож 18753 4 ливістю зміни положення відносно центрального валка 3, який споряджено додатковими опорами 9, встановленими з можливістю зміни положення відносно його основних опор 6. Додаткові опори 9 центрального валка 3 можуть бути виконано знімними. Каландр працює в такий спосіб. Залежно від властивостей і параметрів перероблюваного матеріалу та властивостей одержуваного виробу на опорній плиті 2 у необхідному положенні встановлюють обидві кільцеві рами 1, а бічний валок 4 - відносно центрального валка 3 (Фіг.2-6). Зазначене взаємне регулювання валків 3-5 може бути здійснене за умови знятих додаткових опор 9 центрального валка 3. Після цього залежно від взаємного розташування у просторі валків 3-5 у необхідному положенні закріплюють додаткові опори 9 центрального валка 3. При цьому розпірні зусилля, що діють на центральний валок 3, компенсуються системою трьох елементів відповідних кільцевої рами 1, основної 6 і додаткової опор 9. Розпірні же зусилля, що діють на два бічні валки 4 і 5, через відповідні короткі опори 7 і 8 сприймаються безпосередньо рамами 1. Пропонована корисна модель забезпечує одержування на каландрі матеріалу високої якості. 5 Комп’ютерна верстка А. Крулевський 18753 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
