Реверсивний підп’ятник оборотного гідроагрегату

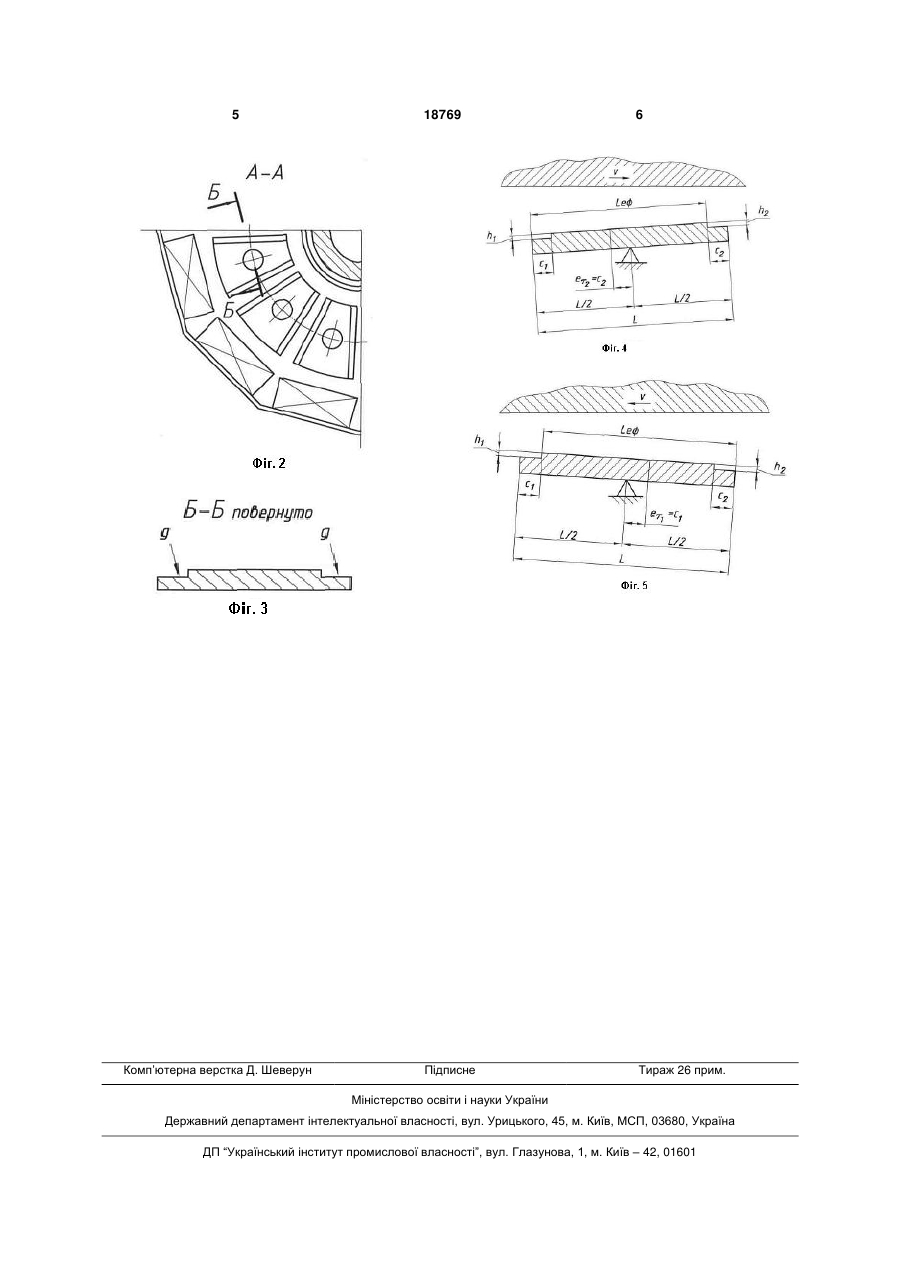

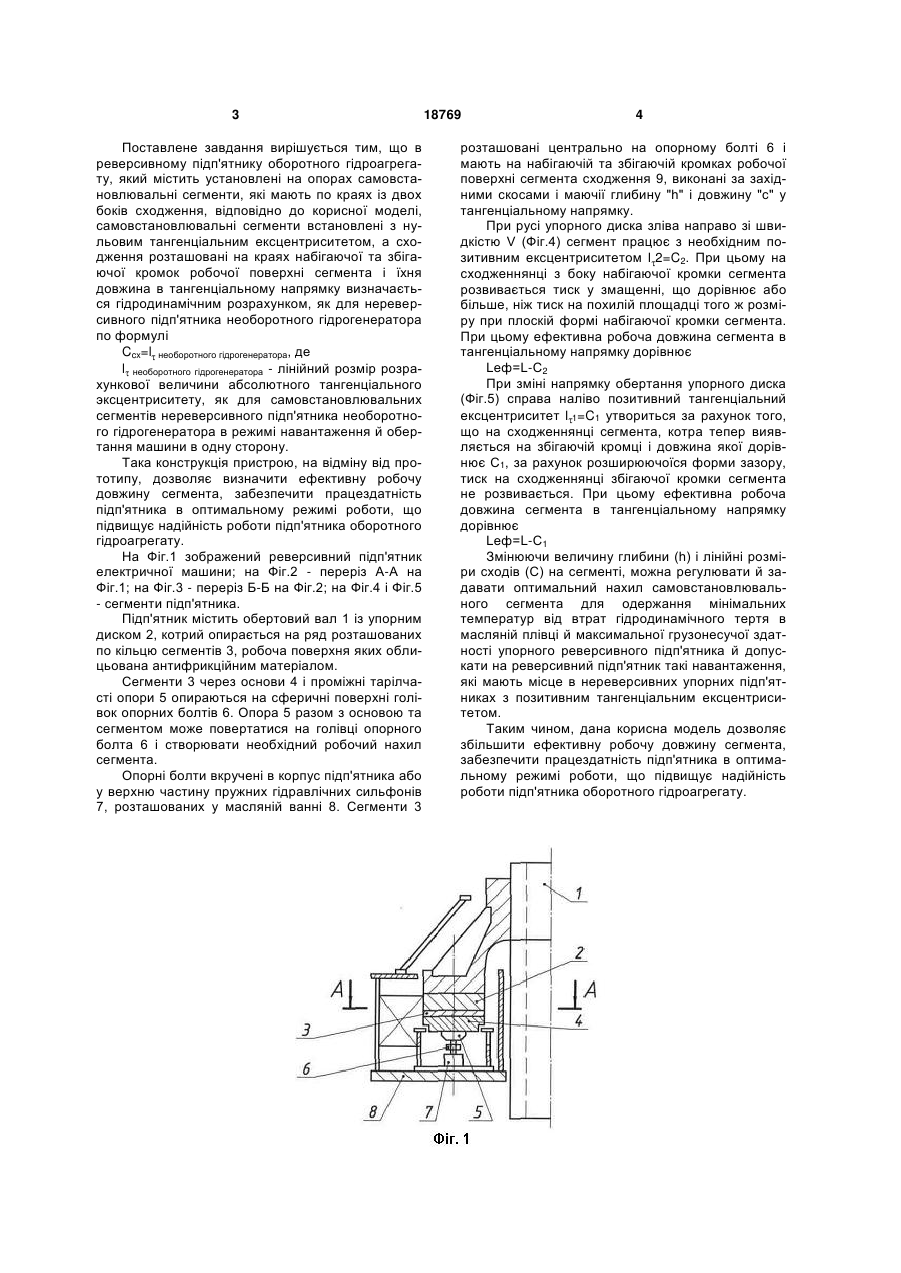

Реверсивний підп'ятник оборотного гідроагрегату, який містить встановлені на опорах самовстановлювальні сегменти, що мають по краях з двох боків сходження, який відрізняється тим, що самовстановлювальні сегменти встановлені з нульовим тангенціальним ексцентриситетом, а сходження розташовані на краях набігаючої та збіга ючої кромок робочої поверхні сегмента і їхня довжина в тангенціальному напрямі визначається гідродинамічним розрахунком як для нереверсивного підп'ятника необоротного гідрогенератора за формулою: Ccx  τнеоборотного гідрогенератора , де Дане технічне рішення відноситься до важкого електромашинобудування, зокрема, до оборотних гідроагрегатів, а саме, до реверсивних підп'ятників. Відомий реверсивний підп'ятник електричної машини [А.С. №1213939, заявка №3594344/24-07 від 24.05.83p.], який містить, установлені на опорах з тангенціальним ексцентриситетом, самовстановлювальні сегменти, які мають на одному із країв сходженнянку, котра розташована з боку більшої частини тангенціальної довжини сегмента щодо опори і її довжина визначається по формулі: С=2l1+l2, де l1 і l2 - лінійні розміри розрахункових величин абсолютних тангенціальних ексцентриситетів для режимів навантаження й обертання машини в одну й іншу сторони. Недоліком даної конструкції є те, що ефективна робоча довжина Lеф сегмента зменшується на величину 2l1+l2, у результаті чого не забезпечується максимальна надійність при роботі підп'ятника оборотного гідроагрегату. Найближчим аналогом є підп'ятник реверсивного гідроагрегату [А.С. №830831, заявка №2813053/25-27 від 20.08.79], який містить, установлені на центрально розташованих опорах, самовстановлювальні сегменти із західними скосами на набігаючій та збігаючій кромках, кожний із сег ментів має сходження, виконані між кромками та робочою поверхнею і являющиїся продовженням західних скосів, при цьому поверхня кожної сходженнянки паралельна опорній поверхні сегмента, тангенціальний розмір сходження становить від 10 до 24% тангенціальної довжини сегмента по його середньому радіусі. Недоліком цієї конструкції є те, що, установлена щодо довжини сегмента, тангенціальна довжина сходження й постійна глибина не дозволяють регулювати й задавати оптимальний нахил самовстановлювального сегмента для одержання мінімальних температур від втрат гідродинамічного тертя в масляній плівці й максимальної грузонесучої здатності упорного реверсивного підп'ятника й допускати на реверсивний підп'ятник такі навантаження, які мають місце в нереверсивних упорних підп'ятниках з необхідним позитивним тангенціальним ексцентриситетом. В основу корисної моделі поставлене завдання вдосконалення пристрою реверсивного підп'ятника електричної машини, який містить, установлені на опорах, самовстановлювальні сегменти, які мають по краях із двох боків сходження, таким чином, щоб шляхом зміни конструкції сегмента забезпечити працездатність підп'ятника в оптимальному режимі роботи, підвищити надійність і зменшити габарити підп'ятника оборотного гідроагрегату.  τ необоротного гідрогенератора - лінійний розмір розра (19) UA (11) 18769 (13) U хункової величини абсолютного тангенціального эксцентриситету як для самовстановлювальних сегментів нереверсивного підп'ятника необоротного гідрогенератора в режимі навантаження і обертання машини в один бік. 3 Поставлене завдання вирішується тим, що в реверсивному підп'ятнику оборотного гідроагрегату, який містить установлені на опорах самовстановлювальні сегменти, які мають по краях із двох боків сходження, відповідно до корисної моделі, самовстановлювальні сегменти встановлені з нульовим тангенціальним ексцентриситетом, а сходження розташовані на краях набігаючої та збігаючої кромок робочої поверхні сегмента і їхня довжина в тангенціальному напрямку визначається гідродинамічним розрахунком, як для нереверсивного підп'ятника необоротного гідрогенератора по формулі Ccx=l необоротного гідрогенератора, де l необоротного гідрогенератора - лінійний розмір розрахункової величини абсолютного тангенціального эксцентриситету, як для самовстановлювальних сегментів нереверсивного підп'ятника необоротного гідрогенератора в режимі навантаження й обертання машини в одну сторону. Така конструкція пристрою, на відміну від прототипу, дозволяє визначити ефективну робочу довжину сегмента, забезпечити працездатність підп'ятника в оптимальному режимі роботи, що підвищує надійність роботи підп'ятника оборотного гідроагрегату. На Фіг.1 зображений реверсивний підп'ятник електричної машини; на Фіг.2 - переріз А-А на Фіг.1; на Фіг.3 - переріз Б-Б на Фіг.2; на Фіг.4 і Фіг.5 - сегменти підп'ятника. Підп'ятник містить обертовий вал 1 із упорним диском 2, котрий опирається на ряд розташованих по кільцю сегментів 3, робоча поверхня яких облицьована антифрикційним матеріалом. Сегменти 3 через основи 4 і проміжні тарілчасті опори 5 опираються на сферичні поверхні голівок опорних болтів 6. Опора 5 разом з основою та сегментом може повертатися на голівці опорного болта 6 і створювати необхідний робочий нахил сегмента. Опорні болти вкручені в корпус підп'ятника або у верхню частину пружних гідравлічних сильфонів 7, розташованих у масляній ванні 8. Сегменти 3 18769 4 розташовані центрально на опорному болті 6 і мають на набігаючій та збігаючій кромках робочої поверхні сегмента сходження 9, виконані за західними скосами і маючії глибину "h" і довжину "с" у тангенціальному напрямку. При русі упорного диска зліва направо зі швидкістю V (Фіг.4) сегмент працює з необхідним позитивним ексцентриситетом l 2=C2. При цьому на сходженнянці з боку набігаючої кромки сегмента розвивається тиск у змащенні, що дорівнює або більше, ніж тиск на похилій площадці того ж розміру при плоскій формі набігаючої кромки сегмента. При цьому ефективна робоча довжина сегмента в тангенціальному напрямку дорівнює Lеф=L-С2 При зміні напрямку обертання упорного диска (Фіг.5) справа наліво позитивний тангенціальний ексцентриситет l 1=C1 утвориться за рахунок того, що на сходженнянці сегмента, котра тепер виявляється на збігаючій кромці і довжина якої дорівнює С1, за рахунок розширюючоїся форми зазору, тиск на сходженнянці збігаючої кромки сегмента не розвивається. При цьому ефективна робоча довжина сегмента в тангенціальному напрямку дорівнює Leф=L-С1 Змінюючи величину глибини (h) і лінійні розміри сходів (С) на сегменті, можна регулювати й задавати оптимальний нахил самовстановлювального сегмента для одержання мінімальних температур від втрат гідродинамічного тертя в масляній плівці й максимальної грузонесучої здатності упорного реверсивного підп'ятника й допускати на реверсивний підп'ятник такі навантаження, які мають місце в нереверсивних упорних підп'ятниках з позитивним тангенціальним ексцентриситетом. Таким чином, дана корисна модель дозволяє збільшити ефективну робочу довжину сегмента, забезпечити працездатність підп'ятника в оптимальному режимі роботи, що підвищує надійність роботи підп'ятника оборотного гідроагрегату. 5 Комп’ютерна верстка Д. Шеверун 18769 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
