Нагрівач преформ

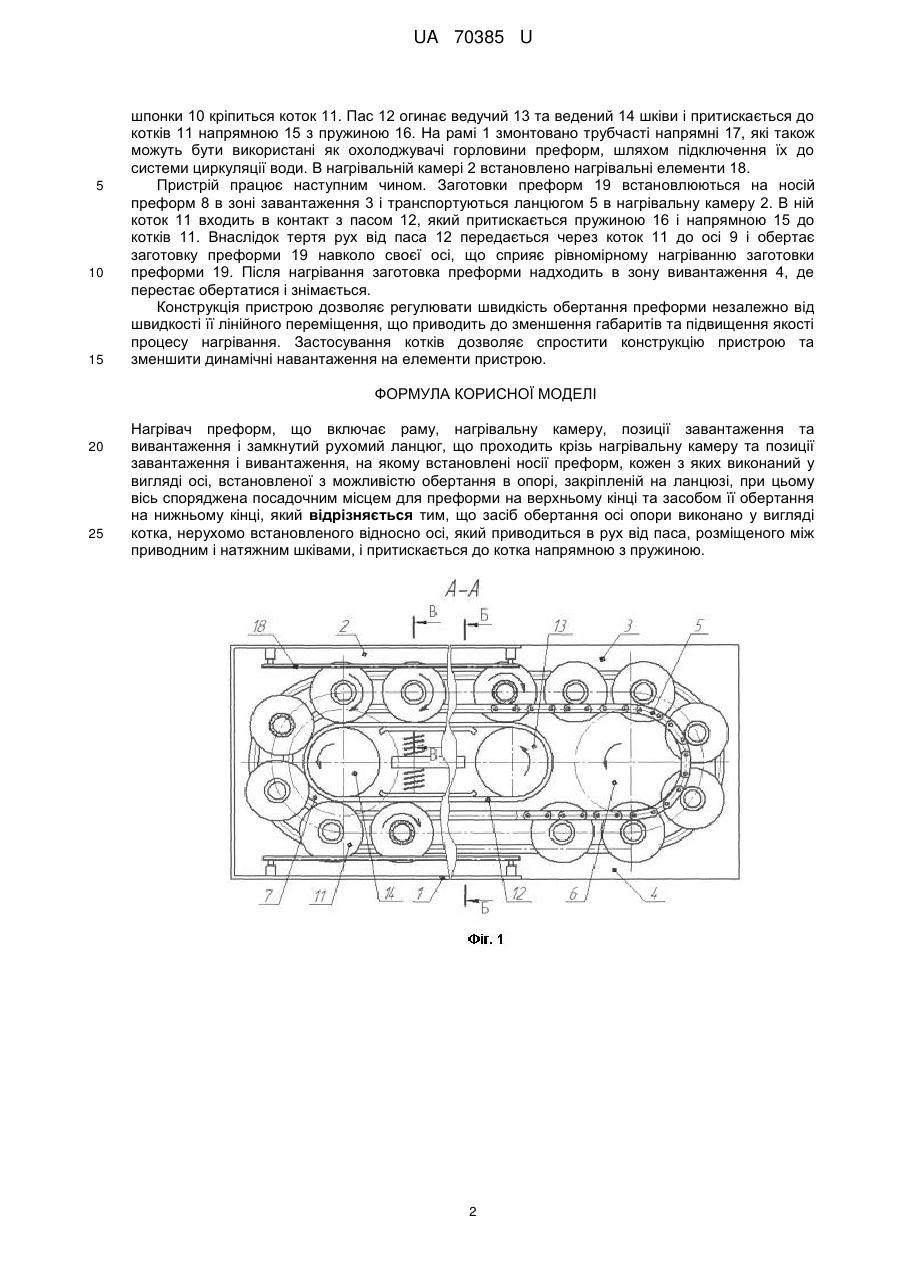

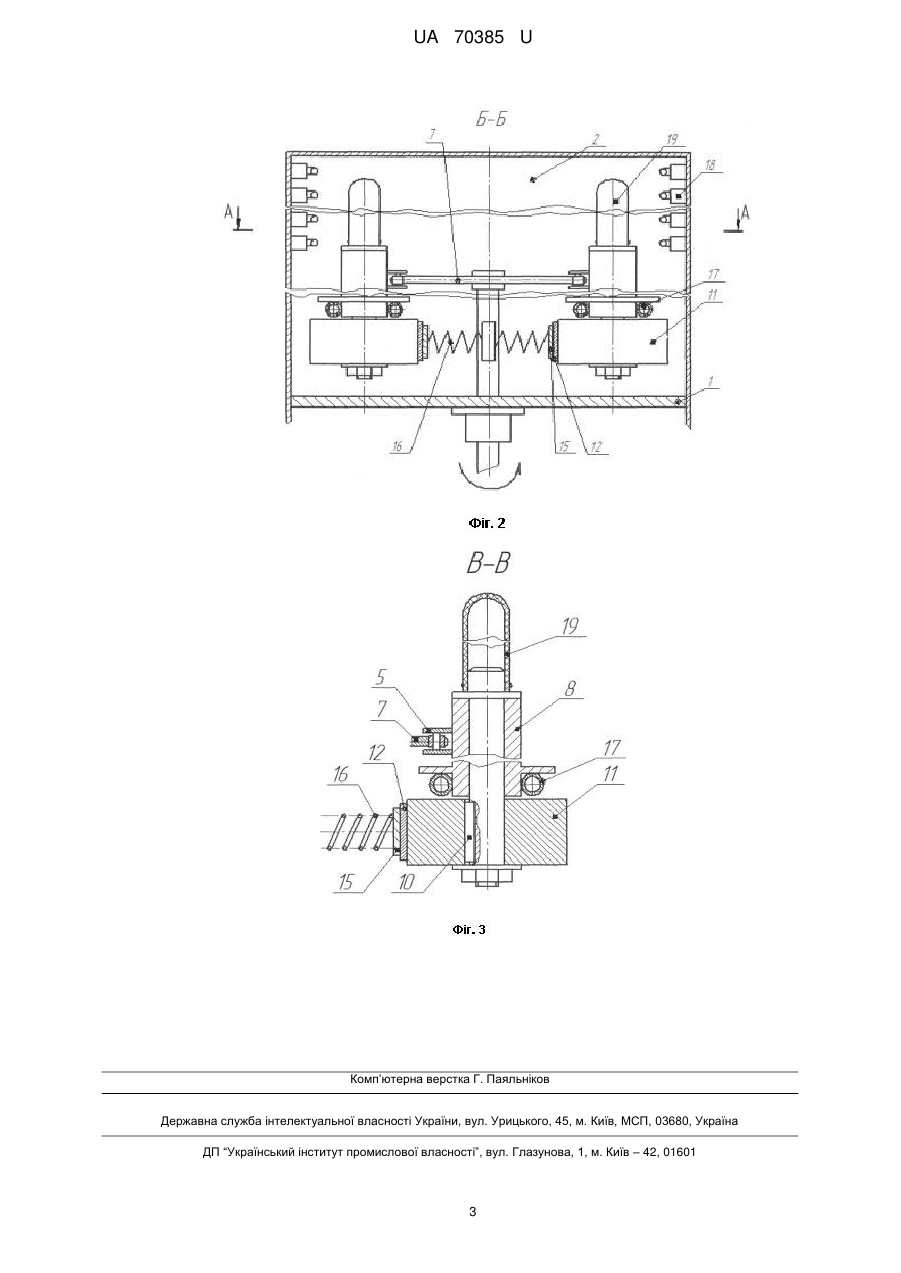

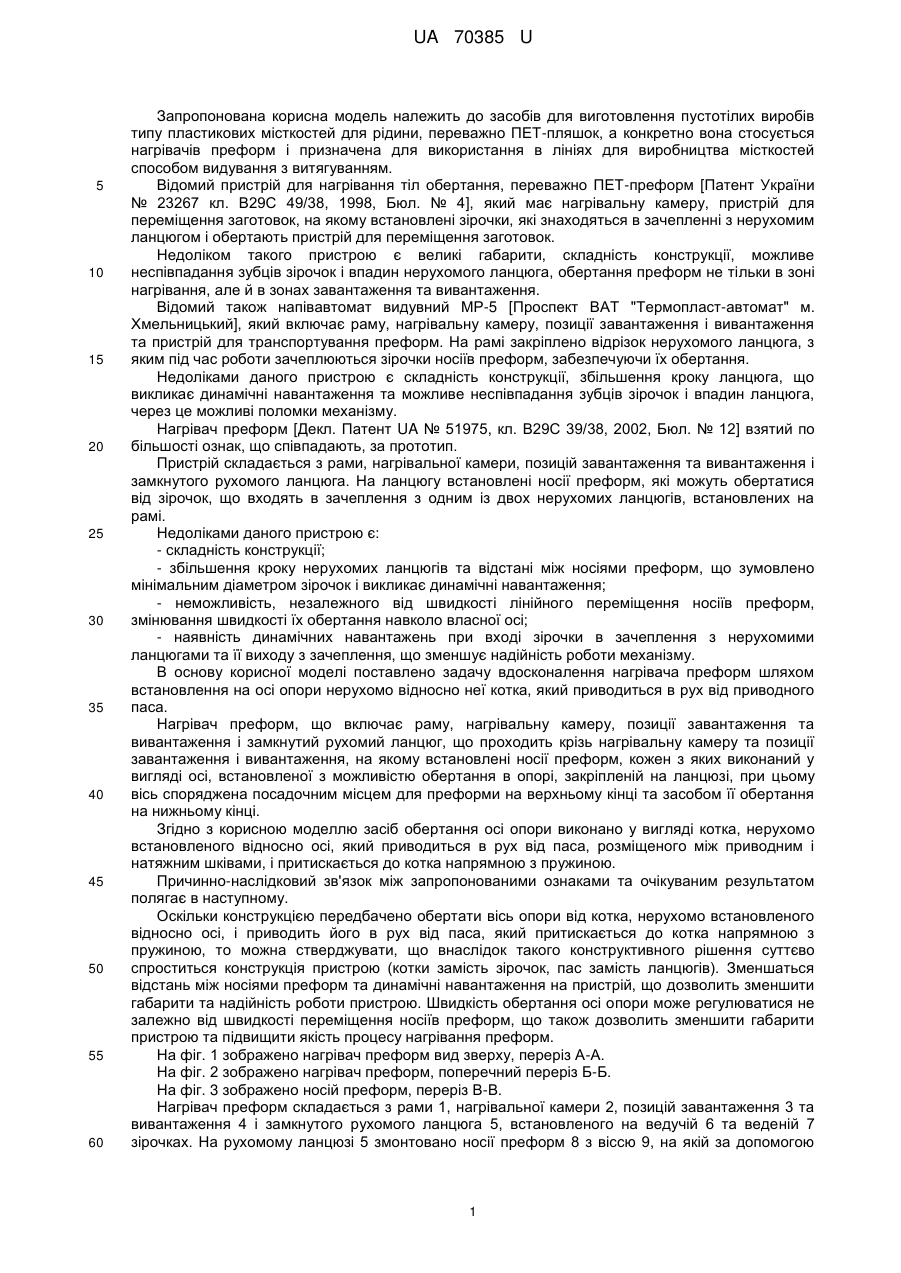

Реферат: Нагрівач преформ включає раму, нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий ланцюг, що проходить крізь нагрівальну камеру та позиції завантаження і вивантаження, на якому встановлені носії преформ, кожен з яких виконаний у вигляді осі, встановленої з можливістю обертання в опорі, закріпленій на ланцюзі. Вісь має посадочне місце для преформи на верхньому кінці та засіб її обертання на нижньому кінці. Засіб обертання осі опори виконано у вигляді котка, нерухомо встановленого відносно осі, який приводиться в рух від паса, розміщеного між приводним і натяжним шківами, і притискається до котка напрямною з пружиною. UA 70385 U (12) UA 70385 U UA 70385 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідини, переважно ПЕТ-пляшок, а конкретно вона стосується нагрівачів преформ і призначена для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ [Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4], який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачепленні з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Відомий також напівавтомат видувний МР-5 [Проспект ВАТ "Термопласт-автомат" м. Хмельницький], який включає раму, нагрівальну камеру, позиції завантаження і вивантаження та пристрій для транспортування преформ. На рамі закріплено відрізок нерухомого ланцюга, з яким під час роботи зачеплюються зірочки носіїв преформ, забезпечуючи їх обертання. Недоліками даного пристрою є складність конструкції, збільшення кроку ланцюга, що викликає динамічні навантаження та можливе неспівпадання зубців зірочок і впадин ланцюга, через це можливі поломки механізму. Нагрівач преформ [Декл. Патент UA № 51975, кл. В29С 39/38, 2002, Бюл. № 12] взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з рами, нагрівальної камери, позицій завантаження та вивантаження і замкнутого рухомого ланцюга. На ланцюгу встановлені носії преформ, які можуть обертатися від зірочок, що входять в зачеплення з одним із двох нерухомих ланцюгів, встановлених на рамі. Недоліками даного пристрою є: - складність конструкції; - збільшення кроку нерухомих ланцюгів та відстані між носіями преформ, що зумовлено мінімальним діаметром зірочок і викликає динамічні навантаження; - неможливість, незалежного від швидкості лінійного переміщення носіїв преформ, змінювання швидкості їх обертання навколо власної осі; - наявність динамічних навантажень при вході зірочки в зачеплення з нерухомими ланцюгами та її виходу з зачеплення, що зменшує надійність роботи механізму. В основу корисної моделі поставлено задачу вдосконалення нагрівача преформ шляхом встановлення на осі опори нерухомо відносно неї котка, який приводиться в рух від приводного паса. Нагрівач преформ, що включає раму, нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий ланцюг, що проходить крізь нагрівальну камеру та позиції завантаження і вивантаження, на якому встановлені носії преформ, кожен з яких виконаний у вигляді осі, встановленої з можливістю обертання в опорі, закріпленій на ланцюзі, при цьому вісь споряджена посадочним місцем для преформи на верхньому кінці та засобом її обертання на нижньому кінці. Згідно з корисною моделлю засіб обертання осі опори виконано у вигляді котка, нерухомо встановленого відносно осі, який приводиться в рух від паса, розміщеного між приводним і натяжним шківами, і притискається до котка напрямною з пружиною. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено обертати вісь опори від котка, нерухомо встановленого відносно осі, і приводить його в рух від паса, який притискається до котка напрямною з пружиною, то можна стверджувати, що внаслідок такого конструктивного рішення суттєво спроститься конструкція пристрою (котки замість зірочок, пас замість ланцюгів). Зменшаться відстань між носіями преформ та динамічні навантаження на пристрій, що дозволить зменшити габарити та надійністьроботи пристрою. Швидкість обертання осі опори може регулюватися не залежно від швидкості переміщення носіїв преформ, що також дозволить зменшити габарити пристрою та підвищити якість процесу нагрівання преформ. На фіг. 1 зображено нагрівач преформ вид зверху, переріз А-А. На фіг. 2 зображено нагрівач преформ, поперечний переріз Б-Б. На фіг. 3 зображено носій преформ, переріз В-В. Нагрівач преформ складається з рами 1, нагрівальної камери 2, позицій завантаження 3 та вивантаження 4 і замкнутого рухомого ланцюга 5, встановленого на ведучій 6 та веденій 7 зірочках. На рухомому ланцюзі 5 змонтовано носії преформ 8 з віссю 9, на якій за допомогою 1 UA 70385 U 5 10 15 шпонки 10 кріпиться коток 11. Пас 12 огинає ведучий 13 та ведений 14 шківи і притискається до котків 11 напрямною 15 з пружиною 16. На рамі 1 змонтовано трубчасті напрямні 17, які також можуть бути використані як охолоджувачі горловини преформ, шляхом підключення їх до системи циркуляції води. В нагрівальній камері 2 встановлено нагрівальні елементи 18. Пристрій працює наступним чином. Заготовки преформ 19 встановлюються на носій преформ 8 в зоні завантаження 3 і транспортуються ланцюгом 5 в нагрівальну камеру 2. В ній коток 11 входить в контакт з пасом 12, який притискається пружиною 16 і напрямною 15 до котків 11. Внаслідок тертя рух від паса 12 передається через коток 11 до осі 9 і обертає заготовку преформи 19 навколо своєї осі, що сприяє рівномірному нагріванню заготовки преформи 19. Після нагрівання заготовка преформи надходить в зону вивантаження 4, де перестає обертатися і знімається. Конструкція пристрою дозволяє регулювати швидкість обертання преформи незалежно від швидкості її лінійного переміщення, що приводить до зменшення габаритів та підвищення якості процесу нагрівання. Застосування котків дозволяє спростити конструкцію пристрою та зменшити динамічні навантаження на елементи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Нагрівач преформ, що включає раму, нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий ланцюг, що проходить крізь нагрівальну камеру та позиції завантаження і вивантаження, на якому встановлені носії преформ, кожен з яких виконаний у вигляді осі, встановленої з можливістю обертання в опорі, закріпленій на ланцюзі, при цьому вісь споряджена посадочним місцем для преформи на верхньому кінці та засобом її обертання на нижньому кінці, який відрізняється тим, що засіб обертання осі опори виконано у вигляді котка, нерухомо встановленого відносно осі, який приводиться в рух від паса, розміщеного між приводним і натяжним шківами, і притискається до котка напрямною з пружиною. 2 UA 70385 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
