Каркас будівлі
Формула / Реферат
1. Каркас будівлі, що містить колони з арматурними випусками, а також ригелі, сполучені з колонами, який відрізняється тим, що колонам надана L-, Т- і хрестоподібна форма, в вузлах сполучень колони виконані з вирізами, в які виведені арматурні випуски, а ригелі своїми приторцевими частинами установлені на поверхні колон в їх вирізах і виконані в цих частинах з отворами, крізь які пропущені арматурні випуски колон.
2. Каркас за п. 1, який відрізняється тим, що на верхніх торцях колон виконані опорні площадки.
3. Каркас за пп. 1 або 2, який відрізняється тим, що на верхніх торцях колон закріплені напрямні стрижні, а на їхніх нижніх торцях виконані напрямні конуси.
4. Каркас за кожним з попередніх пунктів, який відрізняється тим, що арматурні випуски верхніх колон з'єднані зварюванням з пропущеними крізь отвори ригелів арматурними випусками нижніх колон.
Текст

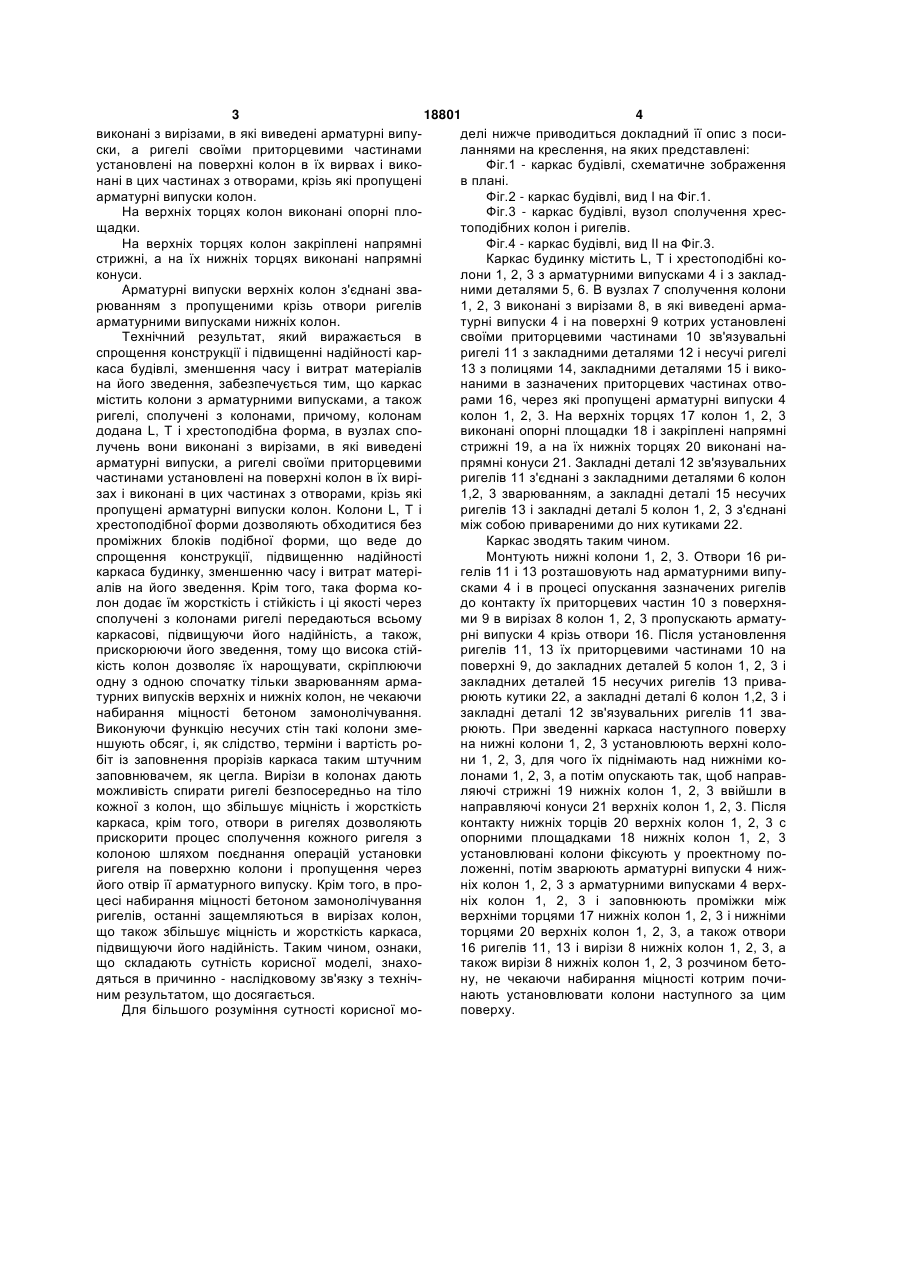

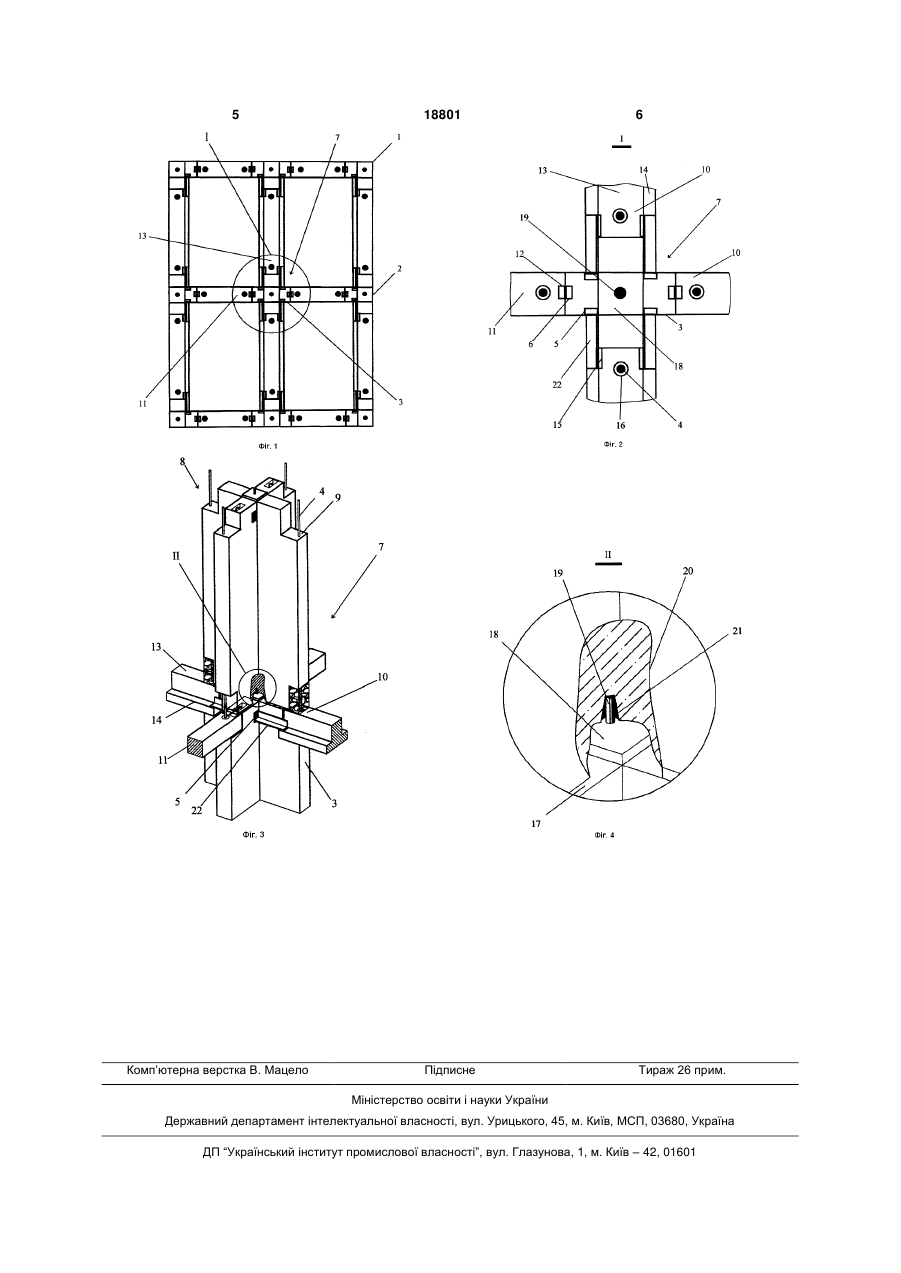

1. Каркас будівлі, що містить колони з арматурними випусками, а також ригелі, сполучені з колонами, який відрізняється тим, що колонам надана L-, Т- і хрестоподібна форма, в вузлах сполучень колони виконані з вирізами, в які виведені арматурні випуски, а ригелі своїми приторцевими частинами установлені на поверхні колон в їх 3 18801 4 виконані з вирізами, в які виведені арматурні випуделі нижче приводиться докладний її опис з посиски, а ригелі своїми приторцевими частинами ланнями на креслення, на яких представлені: установлені на поверхні колон в їх вирвах і викоФіг.1 - каркас будівлі, схематичне зображення нані в цих частинах з отворами, крізь які пропущені в плані. арматурні випуски колон. Фіг.2 - каркас будівлі, вид І на Фіг.1. На верхніх торцях колон виконані опорні плоФіг.3 - каркас будівлі, вузол сполучення хресщадки. топодібних колон і ригелів. На верхніх торцях колон закріплені напрямні Фіг.4 - каркас будівлі, вид II на Фіг.3. стрижні, а на їх нижніх торцях виконані напрямні Каркас будинку містить L, Т і хрестоподібні коконуси. лони 1, 2, 3 з арматурними випусками 4 і з закладАрматурні випуски верхніх колон з'єднані званими деталями 5, 6. В вузлах 7 сполучення колони рюванням з пропущеними крізь отвори ригелів 1, 2, 3 виконані з вирізами 8, в які виведені армаарматурними випусками нижніх колон. турні випуски 4 і на поверхні 9 котрих установлені Технічний результат, який виражається в своїми приторцевими частинами 10 зв'язувальні спрощення конструкції і підвищенні надійності карригелі 11 з закладними деталями 12 і несучі ригелі каса будівлі, зменшення часу і витрат матеріалів 13 з полицями 14, закладними деталями 15 і викона його зведення, забезпечується тим, що каркас наними в зазначених приторцевих частинах отвомістить колони з арматурними випусками, а також рами 16, через які пропущені арматурні випуски 4 ригелі, сполучені з колонами, причому, колонам колон 1, 2, 3. На верхніх торцях 17 колон 1, 2, 3 додана L, Т і хрестоподібна форма, в вузлах сповиконані опорні площадки 18 і закріплені напрямні лучень вони виконані з вирізами, в які виведені стрижні 19, а на їх нижніх торцях 20 виконані наарматурні випуски, а ригелі своїми приторцевими прямні конуси 21. Закладні деталі 12 зв'язувальних частинами установлені на поверхні колон в їх виріригелів 11 з'єднані з закладними деталями 6 колон зах і виконані в цих частинах з отворами, крізь які 1,2, 3 зварюванням, а закладні деталі 15 несучих пропущені арматурні випуски колон. Колони L, Т і ригелів 13 і закладні деталі 5 колон 1, 2, 3 з'єднані хрестоподібної форми дозволяють обходитися без між собою привареними до них кутиками 22. проміжних блоків подібної форми, що веде до Каркас зводять таким чином. спрощення конструкції, підвищенню надійності Монтують нижні колони 1, 2, 3. Отвори 16 рикаркаса будинку, зменшенню часу і витрат матерігелів 11 і 13 розташовують над арматурними випуалів на його зведення. Крім того, така форма косками 4 і в процесі опускання зазначених ригелів лон додає їм жорсткість і стійкість і ці якості через до контакту їх приторцевих частин 10 з поверхнясполучені з колонами ригелі передаються всьому ми 9 в вирізах 8 колон 1, 2, 3 пропускають арматукаркасові, підвищуючи його надійність, а також, рні випуски 4 крізь отвори 16. Після установлення прискорюючи його зведення, тому що висока стійригелів 11, 13 їх приторцевими частинами 10 на кість колон дозволяє їх нарощувати, скріплюючи поверхні 9, до закладних деталей 5 колон 1, 2, 3 і одну з одною спочатку тільки зварюванням армазакладних деталей 15 несучих ригелів 13 приватурних випусків верхніх и нижніх колон, не чекаючи рюють кутики 22, а закладні деталі 6 колон 1,2, 3 і набирання міцності бетоном замонолічування. закладні деталі 12 зв'язувальних ригелів 11 зваВиконуючи функцію несучих стін такі колони змерюють. При зведенні каркаса наступного поверху ншують обсяг, і, як слідство, терміни і вартість рона нижні колони 1, 2, 3 установлюють верхні колобіт із заповнення прорізів каркаса таким штучним ни 1, 2, 3, для чого їх піднімають над нижніми козаповнювачем, як цегла. Вирізи в колонах дають лонами 1, 2, 3, а потім опускають так, щоб направможливість спирати ригелі безпосередньо на тіло ляючі стрижні 19 нижніх колон 1, 2, 3 ввійшли в кожної з колон, що збільшує міцність і жорсткість направляючі конуси 21 верхніх колон 1, 2, 3. Після каркаса, крім того, отвори в ригелях дозволяють контакту нижніх торців 20 верхніх колон 1, 2, 3 с прискорити процес сполучення кожного ригеля з опорними площадками 18 нижніх колон 1, 2, 3 колоною шляхом поєднання операцій установки установлювані колони фіксують у проектному поригеля на поверхню колони і пропущення через ложенні, потім зварюють арматурні випуски 4 нижйого отвір її арматурного випуску. Крім того, в проніх колон 1, 2, 3 з арматурними випусками 4 верхцесі набирання міцності бетоном замонолічування ніх колон 1, 2, 3 і заповнюють проміжки між ригелів, останні защемляються в вирізах колон, верхніми торцями 17 нижніх колон 1, 2, 3 і нижніми що також збільшує міцність и жорсткість каркаса, торцями 20 верхніх колон 1, 2, 3, а також отвори підвищуючи його надійність. Таким чином, ознаки, 16 ригелів 11, 13 і вирізи 8 нижніх колон 1, 2, 3, а що складають сутність корисної моделі, знахотакож вирізи 8 нижніх колон 1, 2, 3 розчином бетодяться в причинно - наслідковому зв'язку з технічну, не чекаючи набирання міцності котрим починим результатом, що досягається. нають установлювати колони наступного за цим Для більшого розуміння сутності корисної моповерху. 5 Комп’ютерна верстка В. Мацело 18801 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrame of building
Автори англійськоюMesonzhnyk Semen Moisiiovych
Назва патенту російськоюКаркас строения
Автори російськоюМесонжник Семен Моисеевич
МПК / Мітки
МПК: E04B 1/20
