Стальний рамний каркас багатоповерхової будівлі

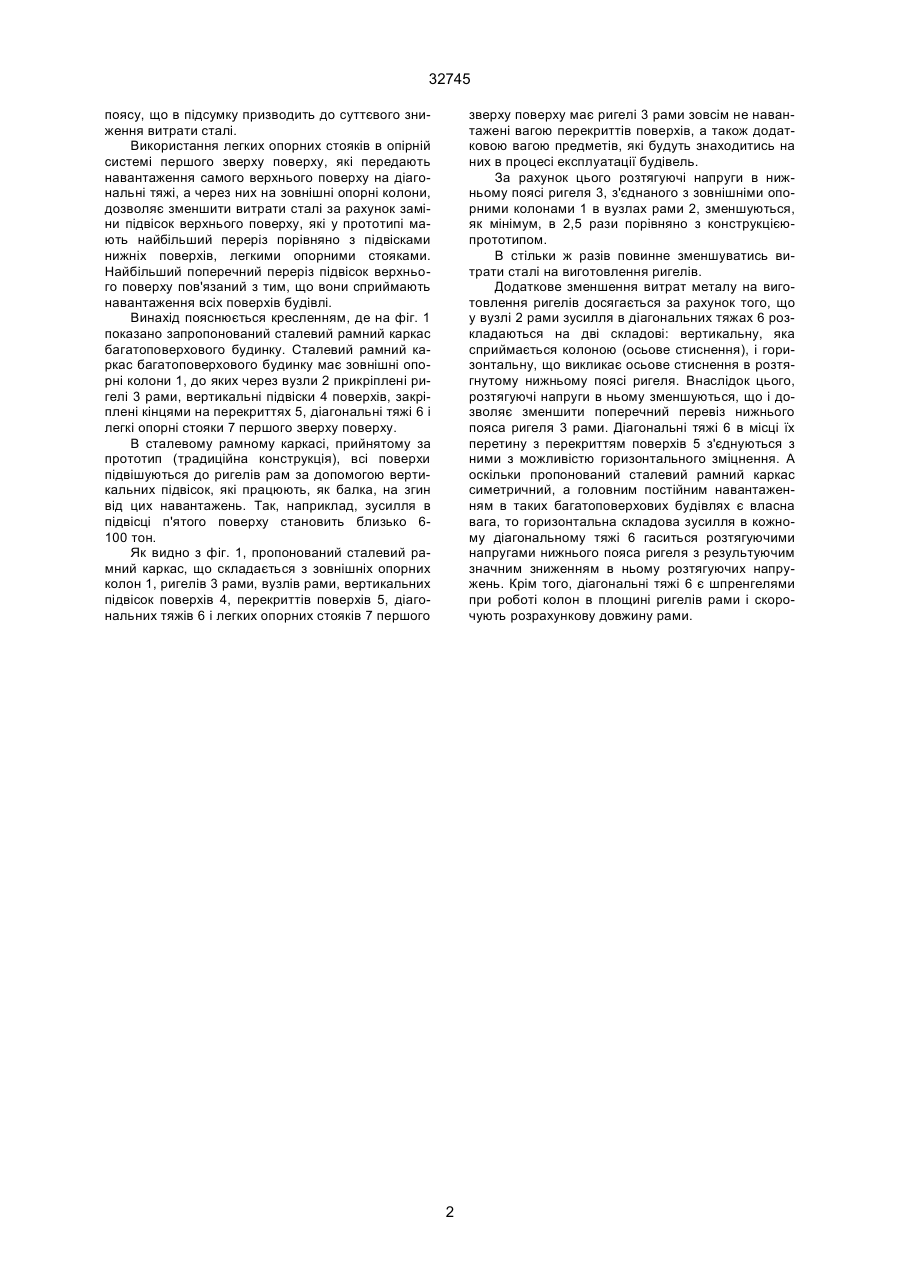

Стальний рамний каркас багатоповерхової будівлі, що включає зовнішні опорні колони, вузли 32745 поясу, що в підсумку призводить до суттєвого зниження витрати сталі. Використання легких опорних стояків в опірній системі першого зверху поверху, які передають навантаження самого верхнього поверху на діагональні тяжі, а через них на зовнішні опорні колони, дозволяє зменшити витрати сталі за рахунок заміни підвісок верхнього поверху, які у прототипі мають найбільший переріз порівняно з підвісками нижніх поверхів, легкими опорними стояками. Найбільший поперечний переріз підвісок верхнього поверху пов'язаний з тим, що вони сприймають навантаження всіх поверхів будівлі. Винахід пояснюється кресленням, де на фіг. 1 показано запропонований сталевий рамний каркас багатоповерхового будинку. Сталевий рамний каркас багатоповерхового будинку має зовнішні опорні колони 1, до яких через вузли 2 прикріплені ригелі 3 рами, вертикальні підвіски 4 поверхів, закріплені кінцями на перекриттях 5, діагональні тяжі 6 і легкі опорні стояки 7 першого зверху поверху. В сталевому рамному каркасі, прийнятому за прототип (традиційна конструкція), всі поверхи підвішуються до ригелів рам за допомогою вертикальних підвісок, які працюють, як балка, на згин від цих навантажень. Так, наприклад, зусилля в підвісці п'ятого поверху становить близько 6100 тон. Як видно з фіг. 1, пропонований сталевий рамний каркас, що складається з зовнішніх опорних колон 1, ригелів 3 рами, вузлів рами, вертикальних підвісок поверхів 4, перекриттів поверхів 5, діагональних тяжів 6 і легких опорних стояків 7 першого зверху поверху має ригелі 3 рами зовсім не навантажені вагою перекриттів поверхів, а також додатковою вагою предметів, які будуть знаходитись на них в процесі експлуатації будівель. За рахунок цього розтягуючі напруги в нижньому поясі ригеля 3, з'єднаного з зовнішніми опорними колонами 1 в вузлах рами 2, зменшуються, як мінімум, в 2,5 рази порівняно з конструкцієюпрототипом. В стільки ж разів повинне зменшуватись витрати сталі на виготовлення ригелів. Додаткове зменшення витрат металу на виготовлення ригелів досягається за рахунок того, що у вузлі 2 рами зусилля в діагональних тяжах 6 розкладаються на дві складові: вертикальну, яка сприймається колоною (осьове стиснення), і горизонтальну, що викликає осьове стиснення в розтягнутому нижньому поясі ригеля. Внаслідок цього, розтягуючі напруги в ньому зменшуються, що і дозволяє зменшити поперечний перевіз нижнього пояса ригеля 3 рами. Діагональні тяжі 6 в місці їх перетину з перекриттям поверхів 5 з'єднуються з ними з можливістю горизонтального зміцнення. А оскільки пропонований сталевий рамний каркас симетричний, а головним постійним навантаженням в таких багатоповерхових будівлях є власна вага, то горизонтальна складова зусилля в кожному діагональному тяжі 6 гаситься розтягуючими напругами нижнього пояса ригеля з результуючим значним зниженням в ньому розтягуючих напружень. Крім того, діагональні тяжі 6 є шпренгелями при роботі колон в площині ригелів рами і скорочують розрахункову довжину рами. 2 32745 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
