Коробка для пакування канальних вентиляторів

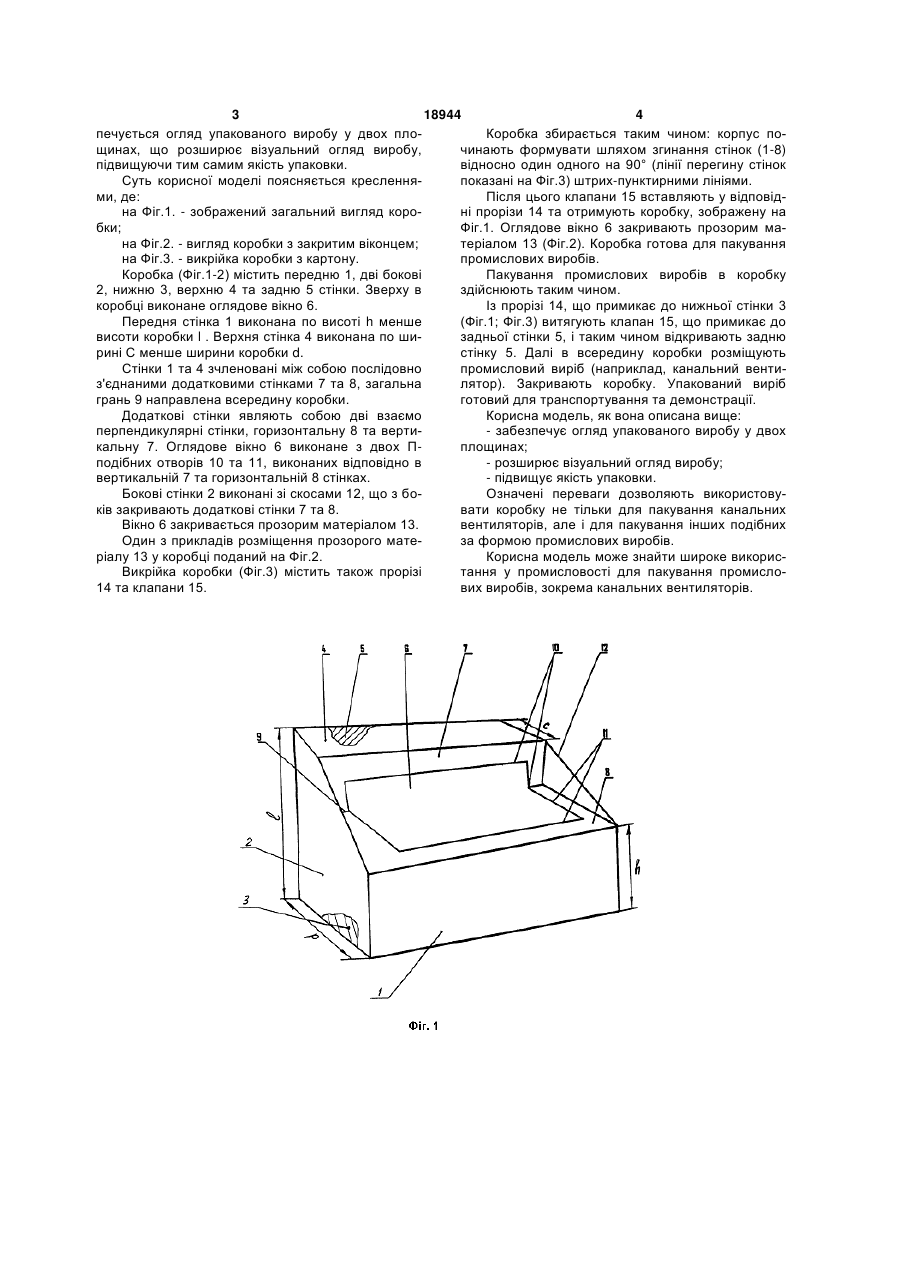

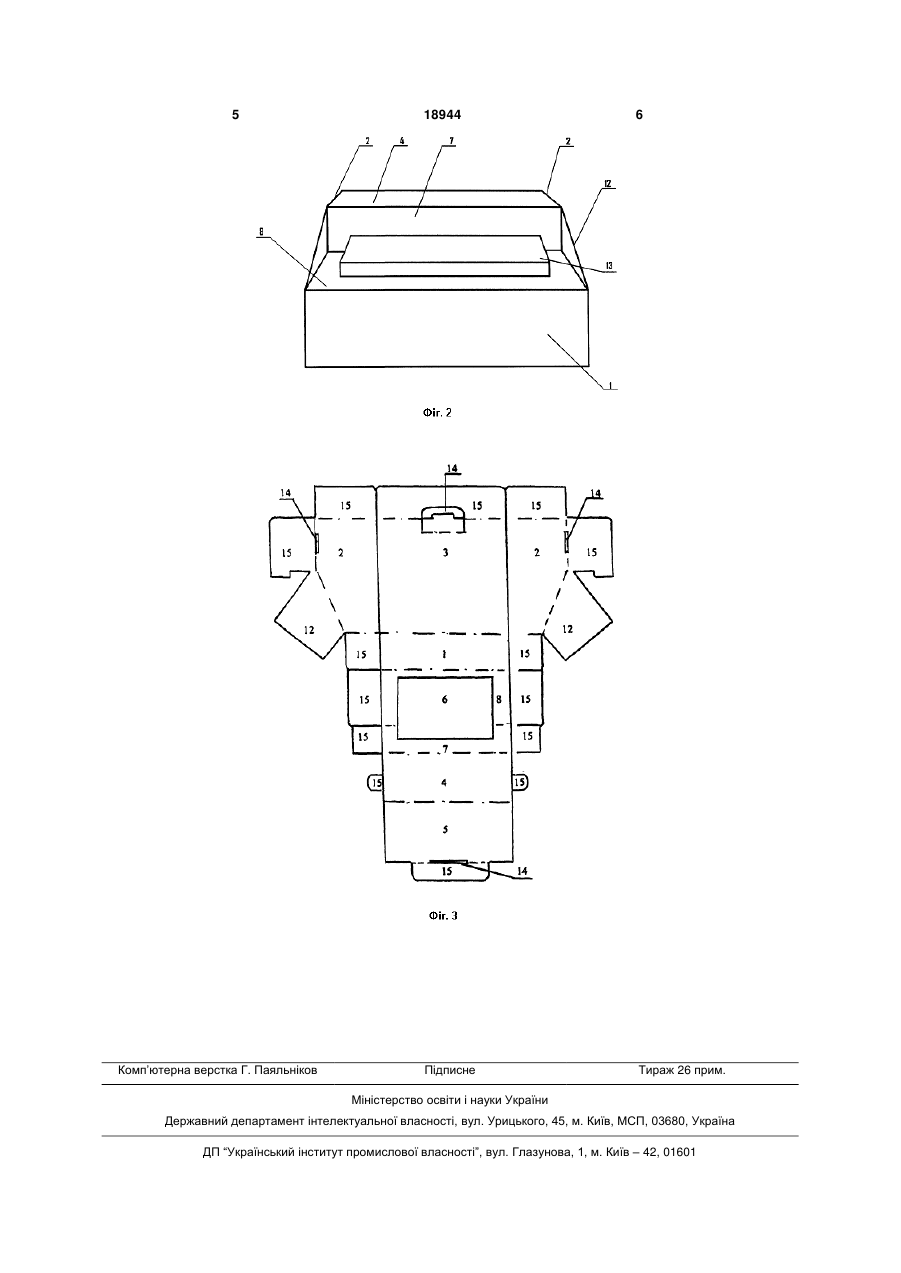

1. Коробка для пакування вентиляційних виробів, що містить передню, бокові, нижню, верхню та задню стінки, при цьому в коробці виконане оглядове вікно, закрите прозорим матеріалом, яка 3 18944 4 печується огляд упакованого виробу у двох плоКоробка збирається таким чином: корпус пощинах, що розширює візуальний огляд виробу, чинають формувати шляхом згинання стінок (1-8) підвищуючи тим самим якість упаковки. відносно один одного на 90° (лінії перегину стінок Суть корисної моделі поясняється кресленняпоказані на Фіг.3) штрих-пунктирними лініями. ми, де: Після цього клапани 15 вставляють у відповідна Фіг.1. - зображений загальний вигляд короні прорізи 14 та отримують коробку, зображену на бки; Фіг.1. Оглядове вікно 6 закривають прозорим мана Фіг.2. - вигляд коробки з закритим віконцем; теріалом 13 (Фіг.2). Коробка готова для пакування на Фіг.3. - викрійка коробки з картону. промислових виробів. Коробка (Фіг.1-2) містить передню 1, дві бокові Пакування промислових виробів в коробку 2, нижню 3, верхню 4 та задню 5 стінки. Зверху в здійснюють таким чином. коробці виконане оглядове вікно 6. Із прорізі 14, що примикає до нижньої стінки 3 Передня стінка 1 виконана по висоті h менше (Фіг.1; Фіг.3) витягують клапан 15, що примикає до висоти коробки l . Верхня стінка 4 виконана по шизадньої стінки 5, і таким чином відкривають задню рині С менше ширини коробки d. стінку 5. Далі в всередину коробки розміщують Стінки 1 та 4 зчленовані між собою послідовно промисловий виріб (наприклад, канальний вентиз'єднаними додатковими стінками 7 та 8, загальна лятор). Закривають коробку. Упакований виріб грань 9 направлена всередину коробки. готовий для транспортування та демонстрації. Додаткові стінки являють собою дві взаємо Корисна модель, як вона описана вище: перпендикулярні стінки, горизонтальну 8 та верти- забезпечує огляд упакованого виробу у двох кальну 7. Оглядове вікно 6 виконане з двох Пплощинах; подібних отворів 10 та 11, виконаних відповідно в - розширює візуальний огляд виробу; вертикальній 7 та горизонтальній 8 стінках. - підвищує якість упаковки. Бокові стінки 2 виконані зі скосами 12, що з боОзначені переваги дозволяють використовуків закривають додаткові стінки 7 та 8. вати коробку не тільки для пакування канальних Вікно 6 закривається прозорим матеріалом 13. вентиляторів, але і для пакування інших подібних Один з прикладів розміщення прозорого матеза формою промислових виробів. ріалу 13 у коробці поданий на Фіг.2. Корисна модель може знайти широке викорисВикрійка коробки (Фіг.3) містить також прорізі тання у промисловості для пакування промисло14 та клапани 15. вих виробів, зокрема канальних вентиляторів. 5 Комп’ютерна верстка Г. Паяльніков 18944 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
