Коробка для взуття

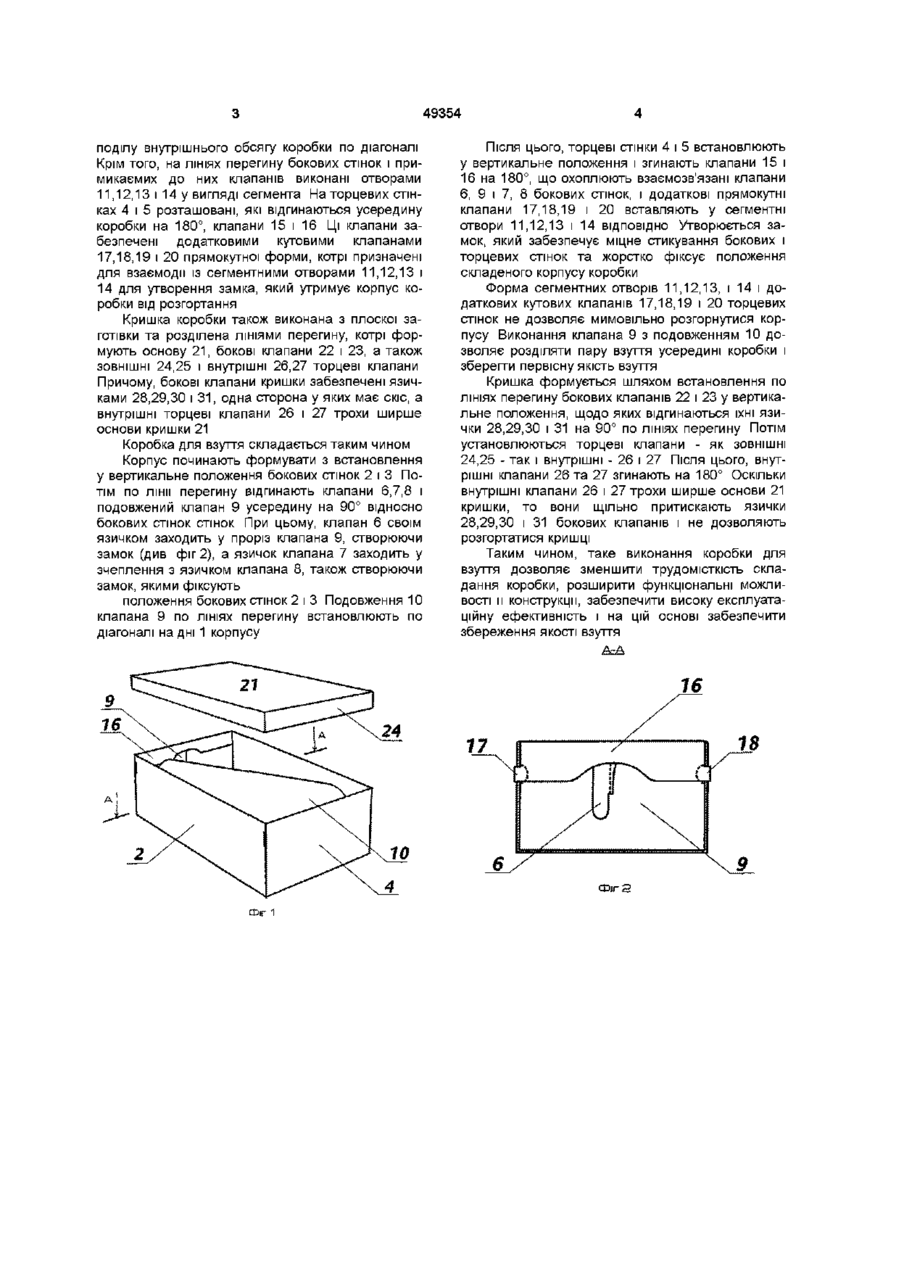

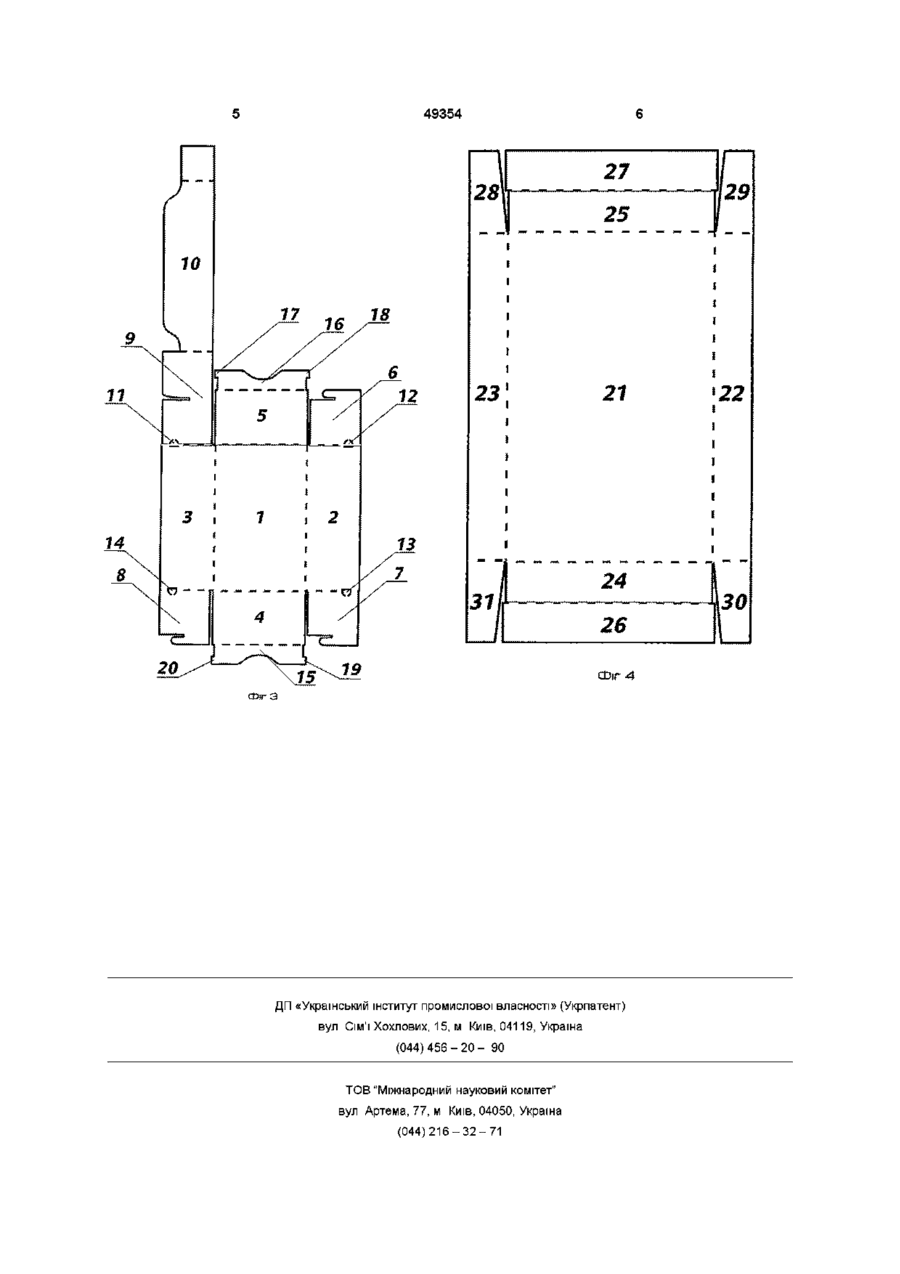

Коробка для взуття, яка виконана із плоскої заготівки, розподіленої ЛІНІЯМИ перегину на ділянки, які формують дно, бокові стінки з клапанами, котрі мають язички, і торцеві стінки з відігнутими усередину коробки клапанами та додатковими кутовими клапанами, яка відрізняється тим, що додаткові кутові клапани торцевих стінок виконані прямокутними та мають можливість установлення у сегментні отвори, які розташовані на ЛІНІЯХ перегину бокових стінок та клапанів, що примикають до цих стінок, а один із клапанів бокової стінки має подовження, одна сторона якого має плавні вирізи на кінцях, та розподіляє коробку по діагоналі на дві частини Винахід відноситься до пакування, зокрема до коробок з картону, і може бути використаний для пакування, наприклад, взуття Відома картонна коробка, яка утворена з однієї заготівки, що містить лінії перегину, днище, ПОДВІЙНІ бокові стінки з кантом (див Довідник пакувальника, Ф Конверта, модель №12, 1987, ФІН стю їхньої установки в сегментні отвори, які розташовані на ЛІНІЯХ перегину бокових стінок і примикаємих до них клапанів, а один із клапанів бокової стінки має подовження, одна сторона якого має плавні вирізи по кінцям і розділяє коробку по діагоналі на дві частини Крім того, бокові клапани кришки мають язички, у яких одна сторона має скіс, а ширина торцевих внутрішніх клапанів ширше основи кришки Єдина сукупність нових істотних ознак із загальними відомими істотними ознаками дозволяє вирішити поставлену задачу і знаходиться у причинно-наслідковому зв'язку з новим технічним результатом, що повинний бути досягнутий винаходом Коробка, що заявляється, пояснюється кресленнями, де на фіг 1 - зображено загальний вигляд коробки для взуття з кришкою в складеному вигляді, на фіг 2 - розріз А - А по фіг 1 (показана торцева стінка, складена за допомогою прямокутних додаткових язичків з боковою стінкою), на фіг 3 - заготівка, з якої виконана коробка, на фіг 4 - заготівка, з якої виконана кришка Коробка для взуття виконана з плоскої заготівки, що розділена ЛІНІЯМИ перегину, які формують дно 1, бокові стінки 2 і 3, торцеві стінки 4 і 5 До бокових стінок примикають клапани 6, 7 і 8, що мають закруглені язички, відділені прорізами А один із клапанів, наприклад клапан 9, має подовження з ЛІНІЯМИ перегину, прорізом та плавними вирізами по кінцям, яка є перегородкою 10 для ЛЯНДІЯ) Недоліком цієї коробки є те, що жорсткість форми коробки досягається за рахунок склеювання бокових стінок, що ускладнює технологію виготовлення Відома також картонна коробка з відкидною кришкою, виконана з плоскої заготівки, яка розділена ЛІНІЯМИ перегину на ділянки, що утворюють дно, бокові стінки з клапанами, торцеві стінки, з відігнутими усередину коробки клапанами Причому, клапан торцевих стінок забезпечений додатковими кутовими клапанами з трикутними язичками, що призначені для взаємодії з прорізами бокових стінок і утворення замка, що утримує корпус коробки від розгортання (див Патент РФ №2057051, В 65D/5/02, 1996р) Недоліком такої картонної коробки є підвищена трудомісткість складання коробки і зниження функціональних можливостей и конструкції В основу винаходу поставлена задача забезпечити високу експлуатаційну ефективність коробки, розширення функціональних можливостей и конструкції і зниження трудомісткості при складанні коробки шляхом виконання додаткових кутових клапанів торцевих стінок прямокутними з можливі ю СО 49354 поділу внутрішнього обсягу коробки по діагоналі Крім того, на ЛІНІЯХ перегину бокових стінок і примикаємих до них клапанів виконані отворами 11,12,13 і 14 у вигляді сегмента На торцевих стінках 4 і 5 розташовані, які відгинаються усередину коробки на 180°, клапани 15 і 16 Ці клапани забезпечені додатковими кутовими клапанами 17,18,19 і 20 прямокутної форми, котрі призначені для взаємодії із сегментними отворами 11,12,13 і 14 для утворення замка, який утримує корпус коробки від розгортання Кришка коробки також виконана з плоскої заготівки та розділена ЛІНІЯМИ перегину, котрі формують основу 21, бокові клапани 22 і 23, а також ЗОВНІШНІ 24,25 і внутрішні 26,27 торцеві клапани Причому, бокові клапани кришки забезпечені язичками 28,29,30 і 31, одна сторона у яких має скіс, а внутрішні торцеві клапани 26 і 27 трохи ширше основи кришки 21 Коробка для взуття складається таким чином Корпус починають формувати з встановлення у вертикальне положення бокових стінок 2 і 3 Потім по лінії перегину відгинають клапани 6,7,8 і подовжений клапан 9 усередину на 90° відносно бокових стінок стінок При цьому, клапан 6 своїм язичком заходитьу проріз клапана 9, створюючи замок (див фіг 2), а язичок клапана 7 заходить у зчеплення з язичком клапана 8, також створюючи замок, якими фіксують положення бокових стінок 2 і 3 Подовження 10 клапана 9 по ЛІНІЯХ перегину встановлюють по діагоналі на дні 1 корпусу Після ЦЬОГО, торцеві стінки 4 і 5 встановлюють у вертикальне положення і згинають клапани 15 і 16 на 180°, що охоплюють взаємозв'язані клапани 6, 9 і 7, 8 бокових стінок, і додаткові прямокутні клапани 17,18,19 і 20 вставляють у сегментні отвори 11,12,13 і 14 ВІДПОВІДНО Утворюється замок, який забезпечує міцне стикування бокових і торцевих стінок та жорстко фіксує положення складеного корпусу коробки Форма сегментних отворів 11,12,13, і 14 і додаткових кутових клапанів 17,18,19 і 20 торцевих стінок не дозволяє мимовільно розгорнутися корпусу Виконання клапана 9 з подовженням 10 дозволяє розділяти пару взуття усередині коробки і зберегти первісну якість взуття Кришка формується шляхом встановлення по ЛІНІЯХ перегину бокових клапанів 22 і 23 у вертикальне положення, щодо яких відгинаються їхні язички 28,29,30 і 31 на 90° по ЛІНІЯХ перегину Потім установлюються торцеві клапани - як ЗОВНІШНІ 24,25 - так і внутрішні - 26 і 27 Після цього, внутрішні клапани 26 та 27 згинають на 180° Оскільки внутрішні клапани 26 і 27 трохи ширше основи 21 кришки, то вони щільно притискають язички 28,29,30 і 31 бокових клапанів і не дозволяють розгортатися кришці Таким чином, таке виконання коробки для взуття дозволяє зменшити трудомісткість складання коробки, розширити функціональні можливості и конструкції, забезпечити високу експлуатаційну ефективність і на цій основі забезпечити збереження якості взуття ШігЗ Фіг 1 49354 27 28] 25 23 21 Шіг4 Фи-3 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 22
