Багатотарифний лічильник електричної енергії

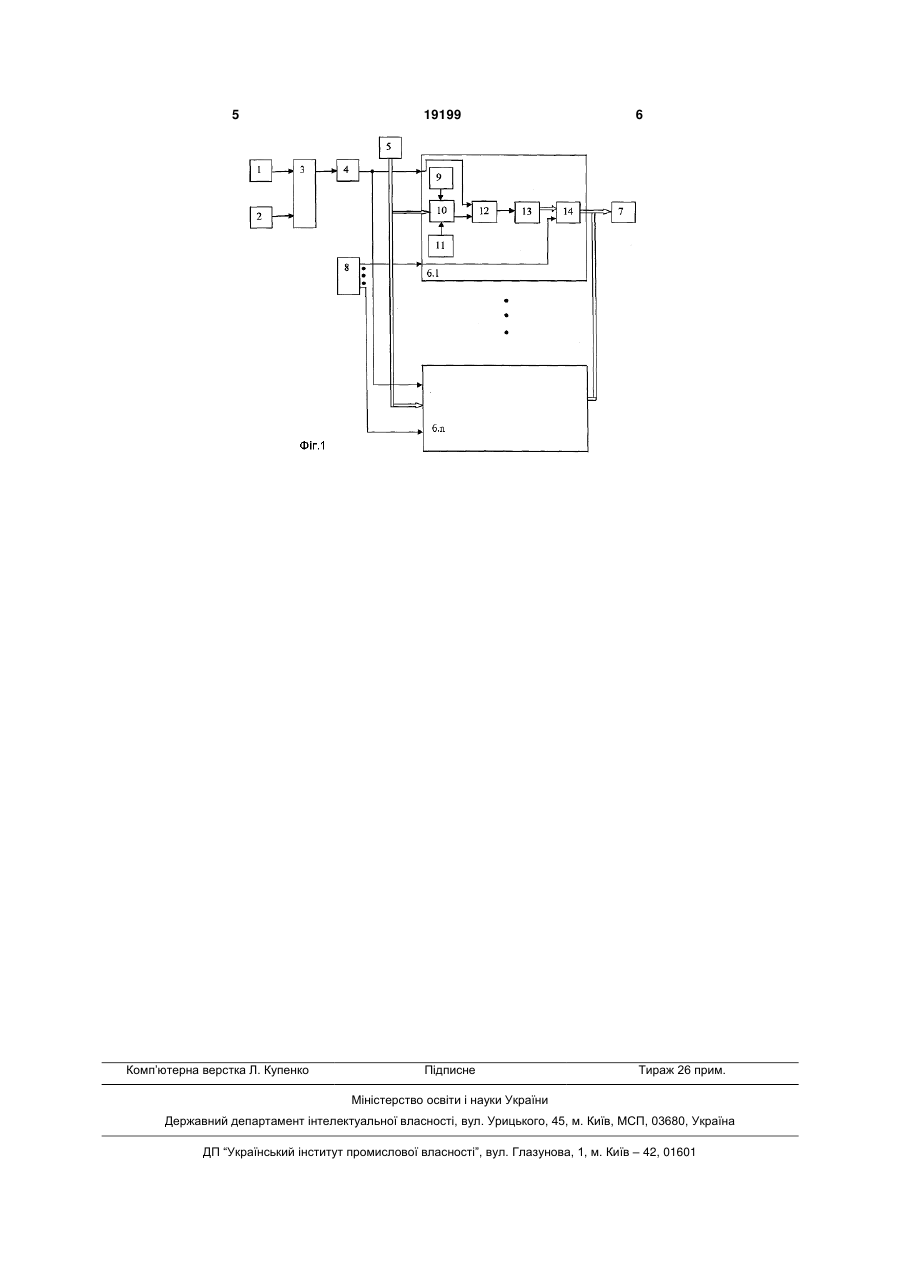

Багатотарифний лічильник електричної енергії, що містить датчик напруги, датчик струму, перемножувач, перетворювач напруга-частота (ПНЧ), дисплей, виходи датчиків напруги і струму з'єднані з першим і другим входами перемножувача відповідно, вихід якого підключений до входу ПНЧ, який відрізняється тим, що до нього уведені таймер, n тарифних накопичувачів, блок керуван 3 19199 4 виходи датчиків напруги і струми з'єднані з пермножувач 3, перетворювач 4 напруга-частота шим і другим входами перемножувача відповідно, (ПНЧ), таймер 5, 6.1...6.n тарифних накопичувачів, вихід якого підключений до входу ПНЧ, уведені дисплей 7, блок 8 керування. Кожний тарифний наступні істотні ознаки, які відрізняються від пронакопичувач 6.1...6.n містить перший 9 блок пам'ятотипу. ті, пристрій 10 порівняння, другий 11 блок пам'яті, В лічильник уведені таймер, n тарифних накоперший 12 ключ, лічильник 13 імпульсів, другий 14 пичувач, блок керування. Вихід ПНЧ підключений ключ. до перших входів тарифних накопичувачів, а до Багатотарифний лічильник електричної енергії других входів підключено таймер. Виходи перший і працює наступним чином. n-й блок керування підключено до третіх входів При надходженні напруги на лічильник і наявпершого і n-го тарифного накопичувача відповідно, ність навантаження, на виході датчика 1 напруги і виходи першого і n-го тарифного накопичувача датчика 2 струму формуються сигнали пропорційні об'єднані і підключені до входу дисплею. напрузі мережі і струму навантаження ці сигнали Кожний тарифний накопичувач має в своєму поступають на перемножувач 3, на виході котрого складі перший і другий блоки пам'яті, пристрій поформується напруга, пропорційна добутку струму і рівняння, перший і другий ключі, лічильник імпульнапруги, яка поступає на ПНЧ 4, де формується сів. Перший, другий і третій входи тарифного начастота пропорційна потужності навантаження. Ця копичувача з'єднані з керуючим входом першого частота поступає на перші входи тарифних накоключа, з першим входом пристрою порівняння, з пичувачів 6.1...6.n і далі на інформаційний вхід керуючим входом другого ключа відповідно, вихопершого 12 ключа цих накопичувачів. Одночасно з ди першого і другого блоків пам'яті з'єднані з друвиходу таймера 5 формується код, який відповідає гим і третім входом пристрою порівняння відповідпоточному часу, він поступає на другі входи тарино - вихід якого підключений до входу лічильника фних 6.1...6.n накопичувачів, а далі на пристрій 10 імпульсів через перший ключ, вихід лічильника порівняння. В блоках пам'яті 9 і 11 занесені коди імпульсів підключений через другий ключ до вихопочатку і кінця дії тарифного діапазону, причому у ду тарифного накопичувача. різних тарифних 6.1...6.n накопичувачах ці коди Вище наведені істотні ознаки корисної моделі, різні, що відповідає різним часовим тарифам. Коди достатні у всіх випадках, на які розповсюджується з блоків 9,11 пам'яті і з таймера 5 зрівнюються в об'єм правового захисту. пристрої 10 порівняння, якщо код з таймеру вхоОскільки тарифний лічильник це накопичення дить в діапазон кодів початку і кінця тарифу, то на вимірювальної електричної енергії за відповідний виході пристрою 10 порівняння формується сигчасовий відрізок, введення п тарифних накопичунал, який поступає на керуючий вхід першого 12 вачів і таймера дозволило проводити накопичення ключа і таким чином дозволяє проходження імпуелектричної енергії в цих накопичувачах за інтерльсів пропорційних потужності споживання на вхід вал часу код початку і код кінця якого записано в лічильника 13 імпульсів де накопичуються значенблоках пам'яті ці значення зрівнюються зі значення спожитої енергії за відповідний часовий відрінями таймера і якщо співпадають - лічильник імзок. Таким чином формується значення про спопульсів підраховує кількість імпульсів пропорційжиту енергію і в других тарифних накопичувачах них вимірювальної енергії. В різних накопичувачах які відповідають другим часовим відрізкам. По сигзаписані різні часові інтервали, а значить вони налу з виходів блока 8 керування послідовно підкпідрахують кількість електричної енергії з різних лючаються тарифні 6.1...6.n накопичувачі до дисптарифних накопичувачів за різні часові інтервали. лея 7 де послідовно відображається накопичена Це в цілому дозволило підвищити експлуатаційні електрична енергія в різних накопичувачах. можливості лічильника, що дозволяє споживачу Таким чином багатотарифний лічильник дораціонально використовувати електричну енергію. зволяє проводити вимірювання електричної енергії На Фіг.1 подана функціональна схема багатопо відповідним часовим відрізкам, що дозволило тарифного лічильника. поліпшити експлуатаційні можливості, і це дозвоБагатотарифний лічильник електричної енергії ляє постачальнику і споживачу економне викорисмістить датчик 1 напруги, датчик 2 струму, перетати електричну енергію. 5 Комп’ютерна верстка Л. Купенко 19199 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
