Віконний блок з підвищеним опором теплопередачі стулкових елементів

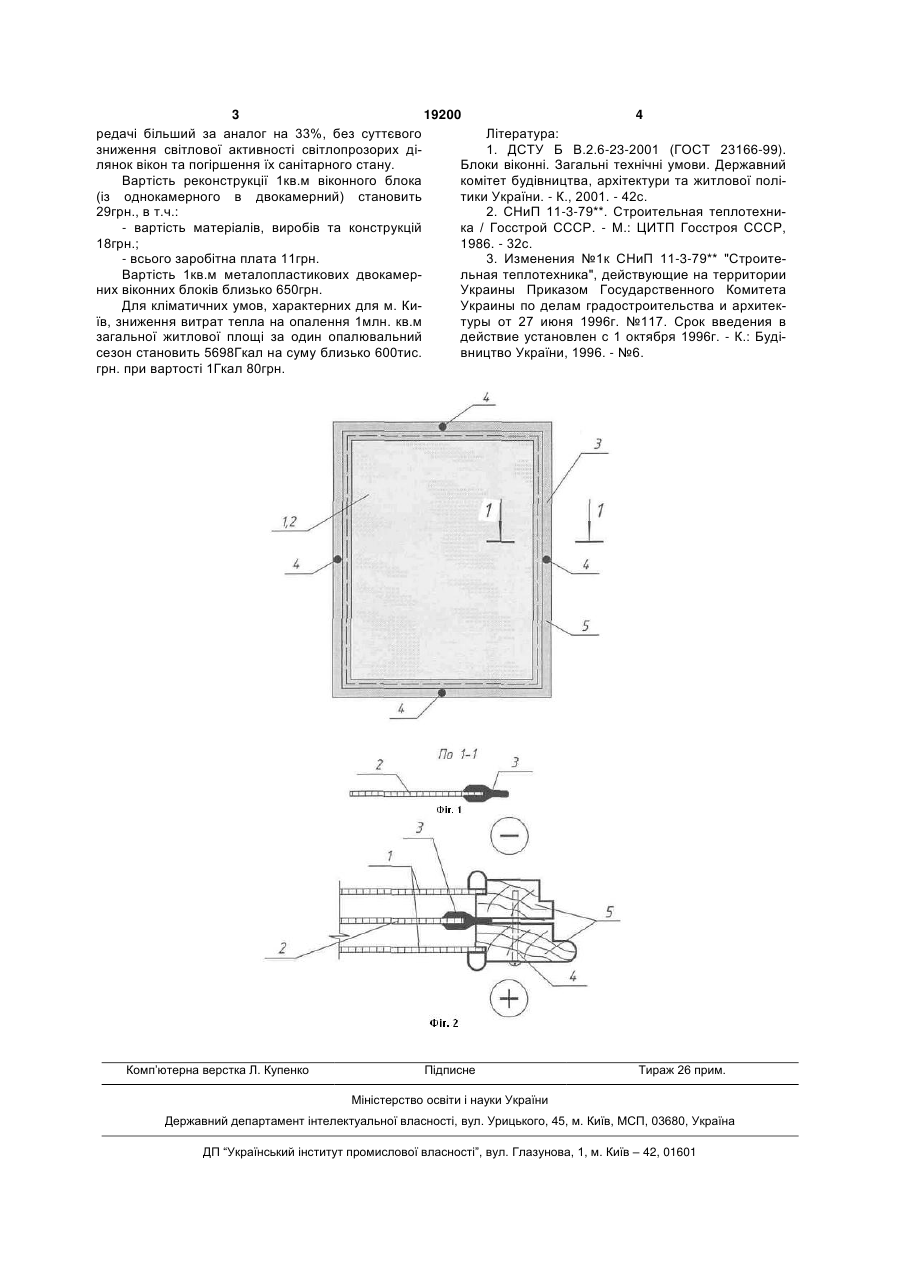

УКРАЇНА (19) UA (11) 19200 (13) U (51) МПК (2006) E06B 3/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС видається під відповідальність власника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ВІКОННИЙ БЛОК З ПІДВИЩЕНИМ ОПОРОМ ТЕПЛОПЕРЕДАЧІ СТУЛКОВИХ ЕЛЕМЕНТІВ 1 2 (13) 19200 (11) Таким чином, на близько 80% території України віконні блоки цивільних будинків, зведених у 6080 роках попереднього сторіччя за опором теплопередачі не відповідають діючим Державним стандартам України. В основу корисної моделі покладено завдання вдосконалення однокамерних віконних блоків із метою збільшення їх опору теплопередачі шляхом введення додаткового елемента в середину камери - вставки "третє скло", в результаті чого опір теплопередачі віконних блоків збільшується до 0,52м2 С/Вт, що більше опору теплопередачі віконних блоків-аналогів на 33%. Поставлене завдання вирішується тим, що віконний блок із додатковим третім склом перетворює вікно із однокамерного в двокамерне із збільшеним опором теплопередачі та герметичністю повітряних камер. На Фіг.1 зображено загальний вигляд віконного блока. На Фіг.2 показана деталь сполучення спареної рами і вставки "третє скло". Віконний блок містить між існуючим подвійним склінням 1 вставку "третє скло". Вставка "третє скло" складається із скла 2 з пружною, наприклад гумовою, обичайкою 3 по периметру скла. Робота віконного блока здійснюється таким чином. Виготовляється вставка, яка складається із скла 2 і надітої на нього по периметру пружної обичайки 3. Викручуються стяжні шпильки 4. Спарені стулки 5 розкриваються, вставка вставляється, стулки закриваються і стягуються, як і було, шпильками. В результаті маємо двокамерне вікно із збільшеним опором теплопередачі та герметизацію двох повітряних камер пружною обичайкою. Запропонований двокамерний віконний блок із двома герметичними камерами має опір теплопе UA Корисна модель відноситься до будівництва, зокрема реконструкції існуючих будівель і споруд, а саме реконструкції віконних блоків із метою збільшення їх опору теплопередачі. Відомі віконні дерев'яні блоки із збірних одиниць [1, с.14-15 та рис. 6], які включають коробку і спарені стулкові елементи, що утворюють однокамерний пакет. Такі віконні блоки-аналоги широко використовувалися в житлових будинках типових масових серій, а також у громадських будівлях у 60-80 роках попереднього сторіччя. Недоліком аналога є невідповідність фактичного приведеного опору теплопередачі вікон із подвійним склінням у дерев'яних спарених стулках [2, с.27, додаток 6*] сучасним нормативним вимогам [3, таблиця 1а], що призводить до перевитрати теплової енергії на опалення будівель і споруд. Крім того, нещільне сполучення стулок не забезпечує герметичності повітряної камери, утвореної двома стулками, внаслідок чого інтенсифікується конвективний теплообмін у камері, а проникнення пилу та ін. веде до засмічення внутрішніх поверхонь камери, зниження світлової активності світлопрозорих ділянок вікон, погіршення їх санітарного стану. Приведений опір теплопередачі віконного блока аналога становить 0,39м2 С/Вт [2, с.27, додаток 6*]. Нормативний опір теплопередачі залежно від температурної зони території України складає наступні величини: 2 - для першої температурної зони - 0,50м С/Вт; 2 - для другої температурної зони - 0,42м С/Вт; - для третьої температурної зони - 0,42м2 С/Вт; - для четвертої температурної зони 0,39м2 С/Вт. U (57) Віконний блок з підвищеним опором теплопередачі стулкових елементів, який відрізняється тим, що додатково оснащений вставкою "третє скло", що утворює віконний блок із двома герметичними камерами і збільшеним опором теплопередачі. (19) (21) u200604816 (22) 03.05.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Волик Григорій Леонтійович (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 19200 4 редачі більший за аналог на 33%, без суттєвого Література: зниження світлової активності світлопрозорих ді1. ДСТУ Б В.2.6-23-2001 (ГОСТ 23166-99). лянок вікон та погіршення їх санітарного стану. Блоки віконні. Загальні технічні умови. Державний Вартість реконструкції 1кв.м віконного блока комітет будівництва, архітектури та житлової полі(із однокамерного в двокамерний) становить тики України. - К., 2001. - 42с. 29грн., в т.ч.: 2. СНиП 11-3-79**. Строительная теплотехни- вартість матеріалів, виробів та конструкцій ка / Госстрой СССР. - М.: ЦИТП Госстроя СССР, 18грн.; 1986. - 32с. - всього заробітна плата 11грн. 3. Изменения №1к СНиП 11-3-79** "СтроитеВартість 1кв.м металопластикових двокамерльная теплотехника", действующие на территории них віконних блоків близько 650грн. Украины Приказом Государственного Комитета Для кліматичних умов, характерних для м. КиУкраины по делам градостроительства и архитекїв, зниження витрат тепла на опалення 1млн. кв.м туры от 27 июня 1996г. №117. Срок введения в загальної житлової площі за один опалювальний действие установлен с 1 октября 1996г. - К.: Будісезон становить 5698Гкал на суму близько 600тис. вництво України, 1996. - №6. грн. при вартості 1Гкал 80грн. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
