Комплект решітки вентиляційної

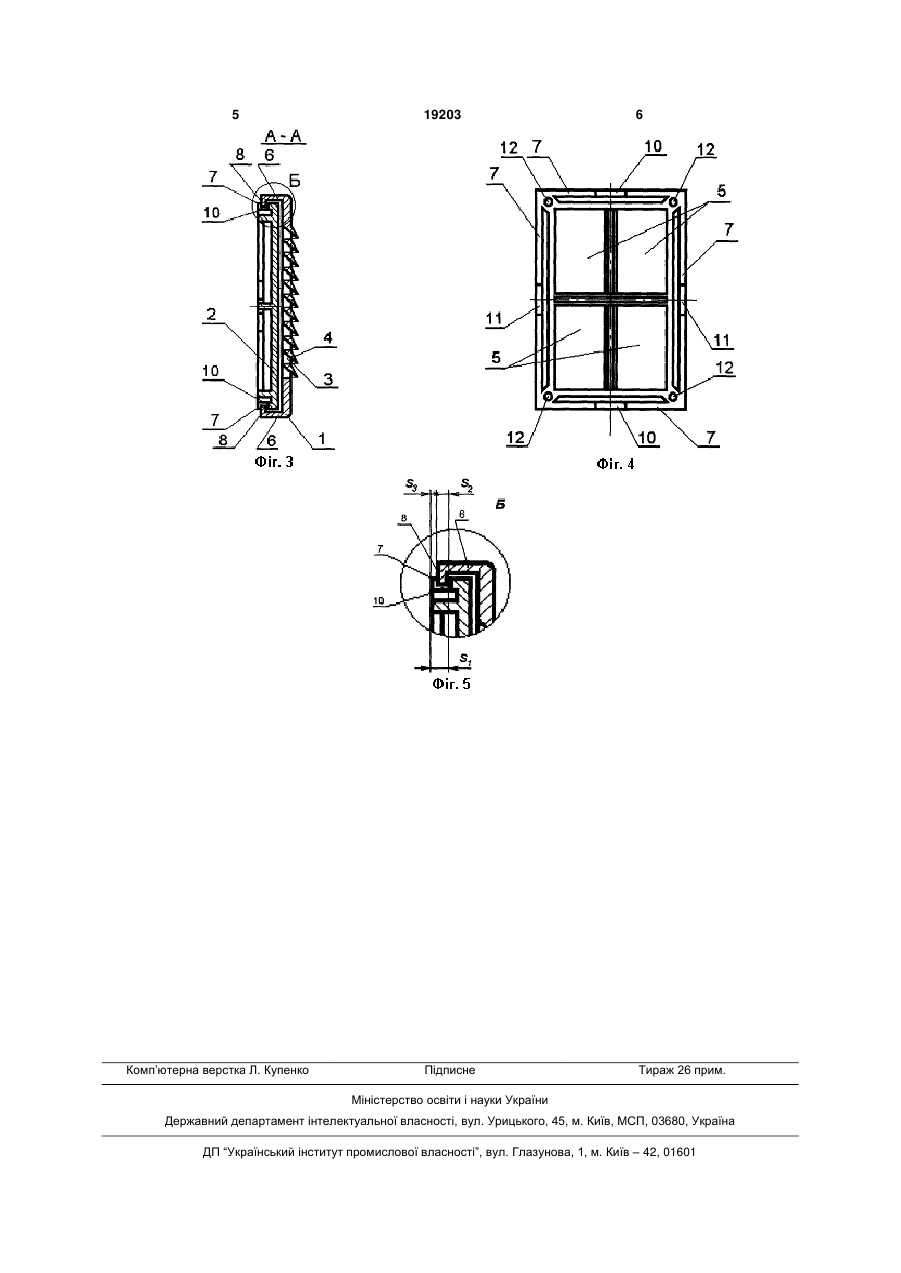

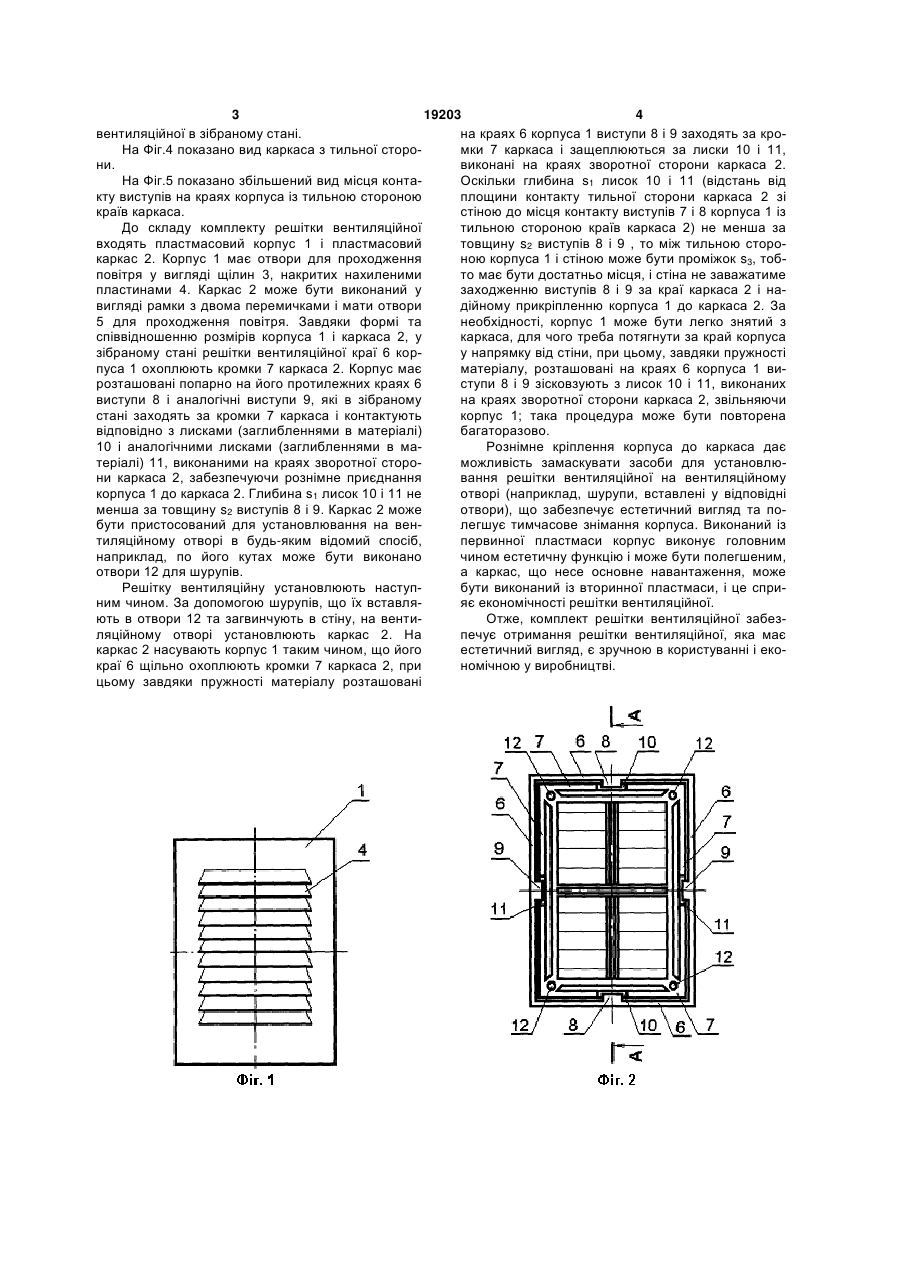

1. Комплект решітки вентиляційної, що містить призначений для установлювання на вентиляційному отворі каркас з отворами для проходження повітря і призначений для приєднання до каркаса пластмасовий корпус з отворами для проходження повітря, який відрізняється тим, що каркас виконаний із пластмаси, корпус має принаймні два розташовані на його протилежних краях виступи, які 3 19203 4 вентиляційної в зібраному стані. на краях 6 корпуса 1 виступи 8 і 9 заходять за кроНа Фіг.4 показано вид каркаса з тильної сторомки 7 каркаса і защеплюються за лиски 10 і 11, ни. виконані на краях зворотної сторони каркаса 2. На Фіг.5 показано збільшений вид місця контаОскільки глибина s1 лисок 10 і 11 (відстань від кту виступів на краях корпуса із тильною стороною площини контакту тильної сторони каркаса 2 зі країв каркаса. стіною до місця контакту виступів 7 і 8 корпуса 1 із До складу комплекту решітки вентиляційної тильною стороною країв каркаса 2) не менша за входять пластмасовий корпус 1 і пластмасовий товщину s2 виступів 8 і 9 , то між тильною сторокаркас 2. Корпус 1 має отвори для проходження ною корпуса 1 і стіною може бути проміжок s3, тобповітря у вигляді щілин 3, накритих нахиленими то має бути достатньо місця, і стіна не заважатиме пластинами 4. Каркас 2 може бути виконаний у заходженню виступів 8 і 9 за краї каркаса 2 і навигляді рамки з двома перемичками і мати отвори дійному прикріпленню корпуса 1 до каркаса 2. За 5 для проходження повітря. Завдяки формі та необхідності, корпус 1 може бути легко знятий з співвідношенню розмірів корпуса 1 і каркаса 2, у каркаса, для чого треба потягнути за край корпуса зібраному стані решітки вентиляційної краї 6 кору напрямку від стіни, при цьому, завдяки пружності пуса 1 охоплюють кромки 7 каркаса 2. Корпус має матеріалу, розташовані на краях 6 корпуса 1 вирозташовані попарно на його протилежних краях 6 ступи 8 і 9 зісковзують з лисок 10 і 11, виконаних виступи 8 і аналогічні виступи 9, які в зібраному на краях зворотної сторони каркаса 2, звільняючи стані заходять за кромки 7 каркаса і контактують корпус 1; така процедура може бути повторена відповідно з лисками (заглибленнями в матеріалі) багаторазово. 10 і аналогічними лисками (заглибленнями в маРознімне кріплення корпуса до каркаса дає теріалі) 11, виконаними на краях зворотної стороможливість замаскувати засоби для установлюни каркаса 2, забезпечуючи рознімне приєднання вання решітки вентиляційної на вентиляційному корпуса 1 до каркаса 2. Глибина s1 лисок 10 і 11 не отворі (наприклад, шурупи, вставлені у відповідні менша за товщину s2 виступів 8 і 9. Каркас 2 може отвори), що забезпечує естетичний вигляд та побути пристосований для установлювання на венлегшує тимчасове знімання корпуса. Виконаний із тиляційному отворі в будь-яким відомий спосіб, первинної пластмаси корпус виконує головним наприклад, по його кутах може бути виконано чином естетичну функцію і може бути полегшеним, отвори 12 для шурупів. а каркас, що несе основне навантаження, може Решітку вентиляційну установлюють наступбути виконаний із вторинної пластмаси, і це сприним чином. За допомогою шурупів, що їх вставляяє економічності решітки вентиляційної. ють в отвори 12 та загвинчують в стіну, на вентиОтже, комплект решітки вентиляційної забезляційному отворі установлюють каркас 2. На печує отримання решітки вентиляційної, яка має каркас 2 насувають корпус 1 таким чином, що його естетичний вигляд, є зручною в користуванні і екокраї 6 щільно охоплюють кромки 7 каркаса 2, при номічною у виробництві. цьому завдяки пружності матеріалу розташовані 5 Комп’ютерна верстка Л. Купенко 19203 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
