Комплект малогабаритного обладнання для вирощування картоплі

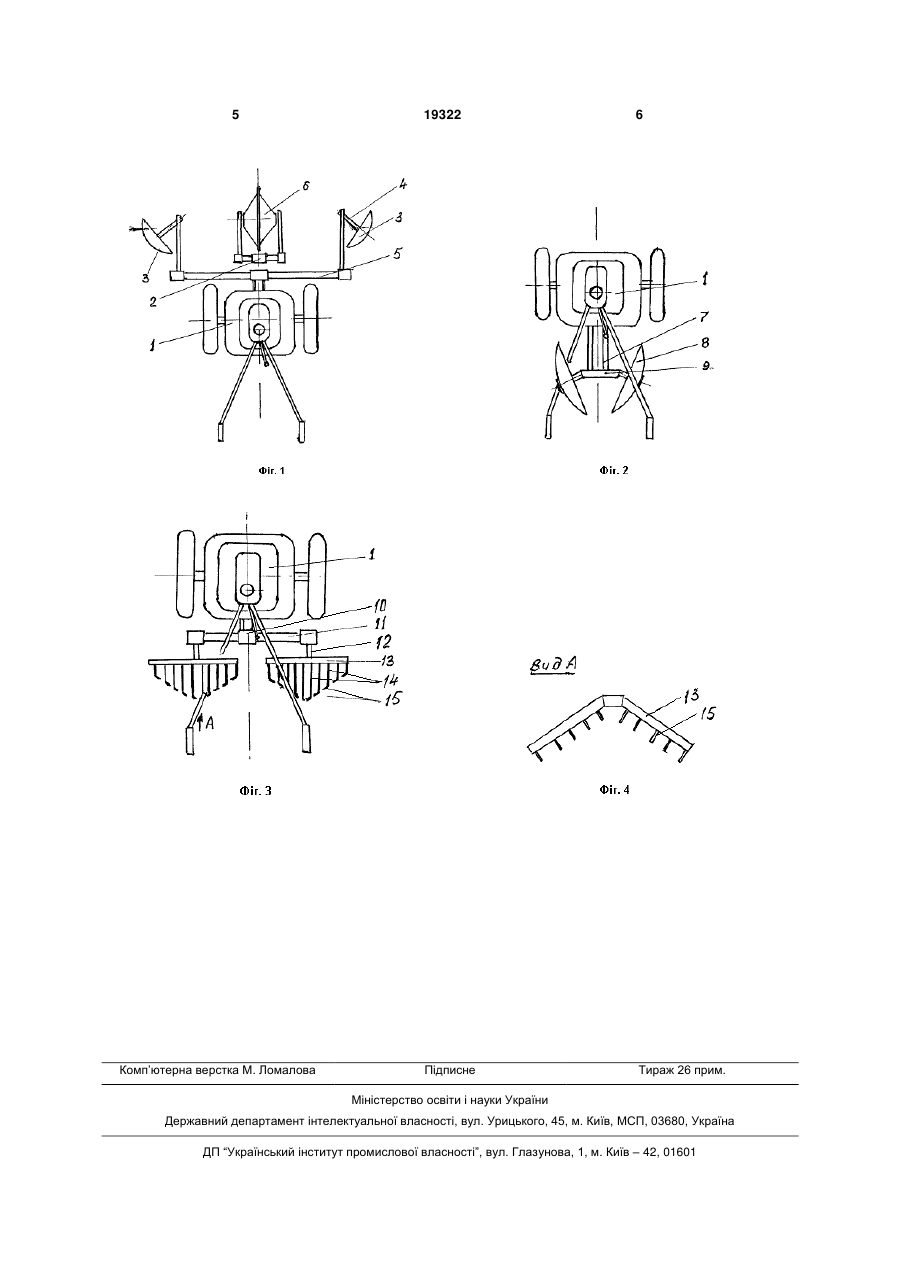

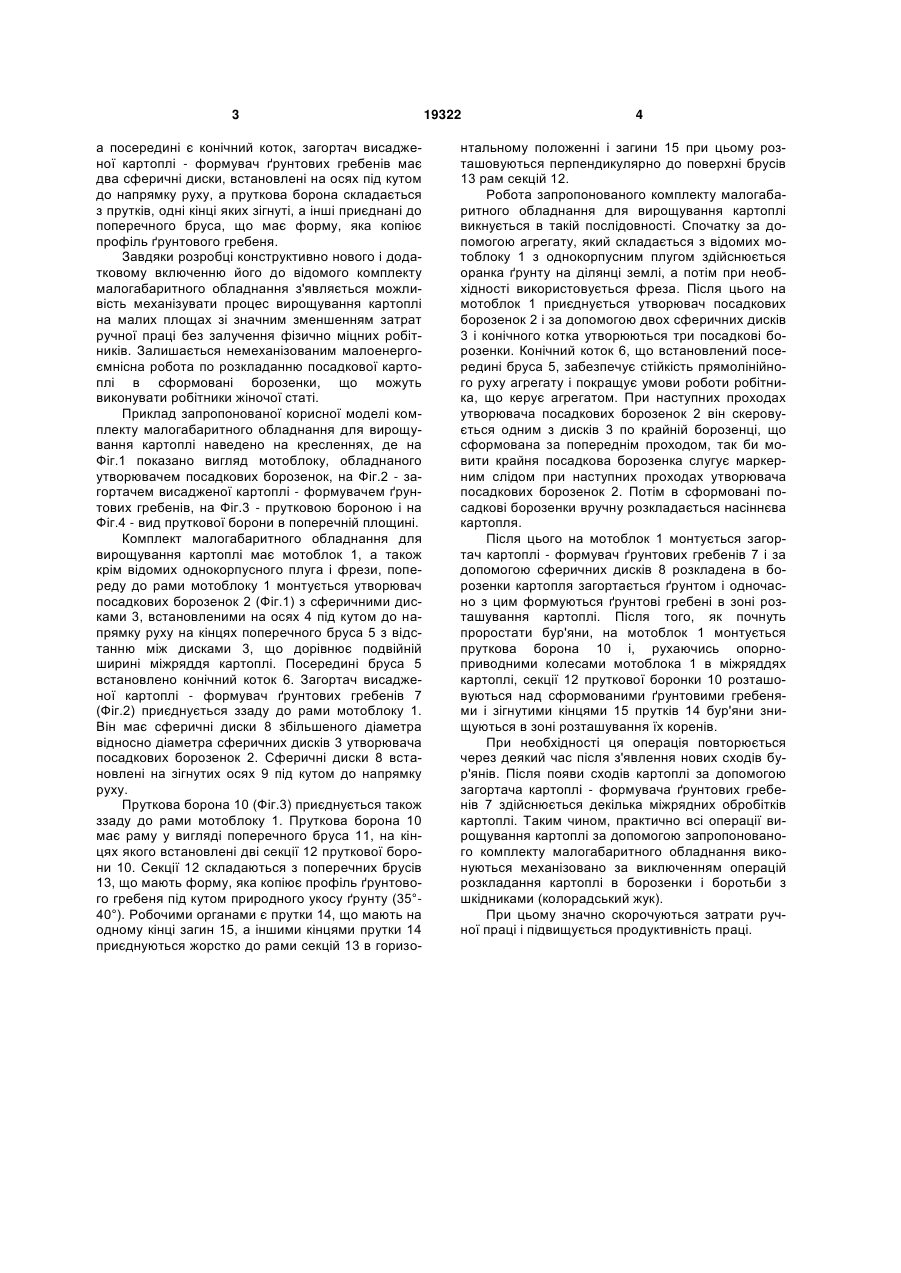

Комплект малогабаритного обладнання для вирощування картоплі, що містить мотоблок, однокорпусний плуг і фрезу, який відрізняється тим, що він додатково містить утворювач посадкових борозенок, загортач висадженої картоплі - форму 3 а посередині є конічний коток, загортач висадженої картоплі - формувач ґрунтових гребенів має два сферичні диски, встановлені на осях під кутом до напрямку руху, а пруткова борона складається з прутків, одні кінці яких зігнуті, а інші приєднані до поперечного бруса, що має форму, яка копіює профіль ґрунтового гребеня. Завдяки розробці конструктивно нового і додатковому включенню його до відомого комплекту малогабаритного обладнання з'являється можливість механізувати процес вирощування картоплі на малих площах зі значним зменшенням затрат ручної праці без залучення фізично міцних робітників. Залишається немеханізованим малоенергоємнісна робота по розкладанню посадкової картоплі в сформовані борозенки, що можуть виконувати робітники жіночої статі. Приклад запропонованої корисної моделі комплекту малогабаритного обладнання для вирощування картоплі наведено на кресленнях, де на Фіг.1 показано вигляд мотоблоку, обладнаного утворювачем посадкових борозенок, на Фіг.2 - загортачем висадженої картоплі - формувачем ґрунтових гребенів, на Фіг.3 - прутковою бороною і на Фіг.4 - вид пруткової борони в поперечній площині. Комплект малогабаритного обладнання для вирощування картоплі має мотоблок 1, а також крім відомих однокорпусного плуга і фрези, попереду до рами мотоблоку 1 монтується утворювач посадкових борозенок 2 (Фіг.1) з сферичними дисками 3, встановленими на осях 4 під кутом до напрямку руху на кінцях поперечного бруса 5 з відстанню між дисками 3, що дорівнює подвійній ширині міжряддя картоплі. Посередині бруса 5 встановлено конічний коток 6. Загортач висадженої картоплі - формувач ґрунтових гребенів 7 (Фіг.2) приєднується ззаду до рами мотоблоку 1. Він має сферичні диски 8 збільшеного діаметра відносно діаметра сферичних дисків 3 утворювача посадкових борозенок 2. Сферичні диски 8 встановлені на зігнутих осях 9 під кутом до напрямку руху. Пруткова борона 10 (Фіг.3) приєднується також ззаду до рами мотоблоку 1. Пруткова борона 10 має раму у вигляді поперечного бруса 11, на кінцях якого встановлені дві секції 12 пруткової борони 10. Секції 12 складаються з поперечних брусів 13, що мають форму, яка копіює профіль ґрунтового гребеня під кутом природного укосу ґрунту (35°40°). Робочими органами є прутки 14, що мають на одному кінці загин 15, а іншими кінцями прутки 14 приєднуються жорстко до рами секцій 13 в горизо 19322 4 нтальному положенні і загини 15 при цьому розташовуються перпендикулярно до поверхні брусів 13 рам секцій 12. Робота запропонованого комплекту малогабаритного обладнання для вирощування картоплі викнується в такій послідовності. Спочатку за допомогою агрегату, який складається з відомих мотоблоку 1 з однокорпусним плугом здійснюється оранка ґрунту на ділянці землі, а потім при необхідності використовується фреза. Після цього на мотоблок 1 приєднується утворювач посадкових борозенок 2 і за допомогою двох сферичних дисків 3 і конічного котка утворюються три посадкові борозенки. Конічний коток 6, що встановлений посередині бруса 5, забезпечує стійкість прямолінійного руху агрегату і покращує умови роботи робітника, що керує агрегатом. При наступних проходах утворювача посадкових борозенок 2 він скеровується одним з дисків 3 по крайній борозенці, що сформована за попереднім проходом, так би мовити крайня посадкова борозенка слугує маркерним слідом при наступних проходах утворювача посадкових борозенок 2. Потім в сформовані посадкові борозенки вручну розкладається насіннєва картопля. Після цього на мотоблок 1 монтується загортач картоплі - формувач ґрунтових гребенів 7 і за допомогою сферичних дисків 8 розкладена в борозенки картопля загортається ґрунтом і одночасно з цим формуються ґрунтові гребені в зоні розташування картоплі. Після того, як почнуть проростати бур'яни, на мотоблок 1 монтується пруткова борона 10 і, рухаючись опорноприводними колесами мотоблока 1 в міжряддях картоплі, секції 12 пруткової боронки 10 розташовуються над сформованими ґрунтовими гребенями і зігнутими кінцями 15 прутків 14 бур'яни знищуються в зоні розташування їх коренів. При необхідності ця операція повторюється через деякий час після з'явлення нових сходів бур'янів. Після появи сходів картоплі за допомогою загортача картоплі - формувача ґрунтових гребенів 7 здійснюється декілька міжрядних обробітків картоплі. Таким чином, практично всі операції вирощування картоплі за допомогою запропонованого комплекту малогабаритного обладнання виконуються механізовано за виключенням операцій розкладання картоплі в борозенки і боротьби з шкідниками (колорадський жук). При цьому значно скорочуються затрати ручної праці і підвищується продуктивність праці. 5 Комп’ютерна верстка М. Ломалова 19322 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
