Черв`ячна передача

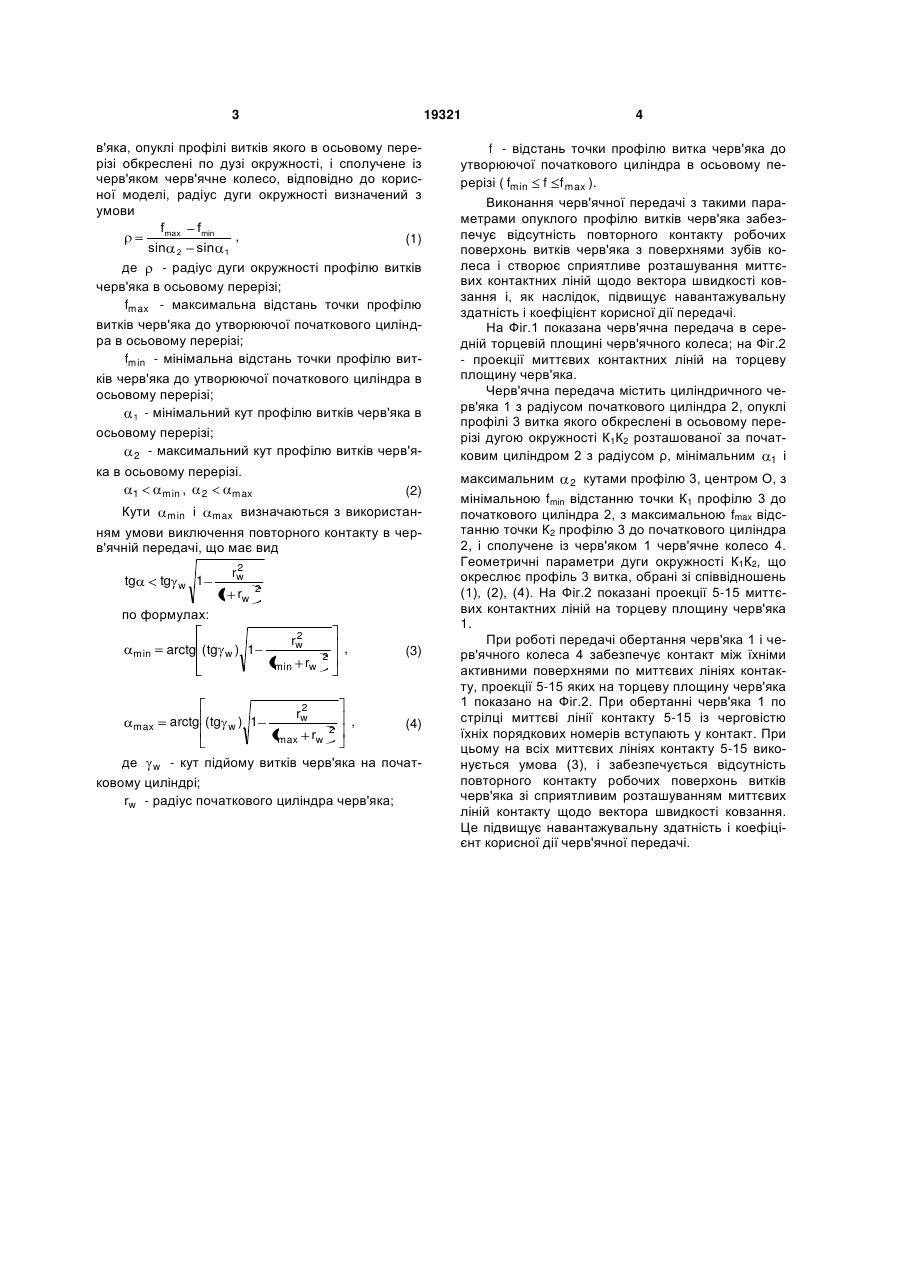

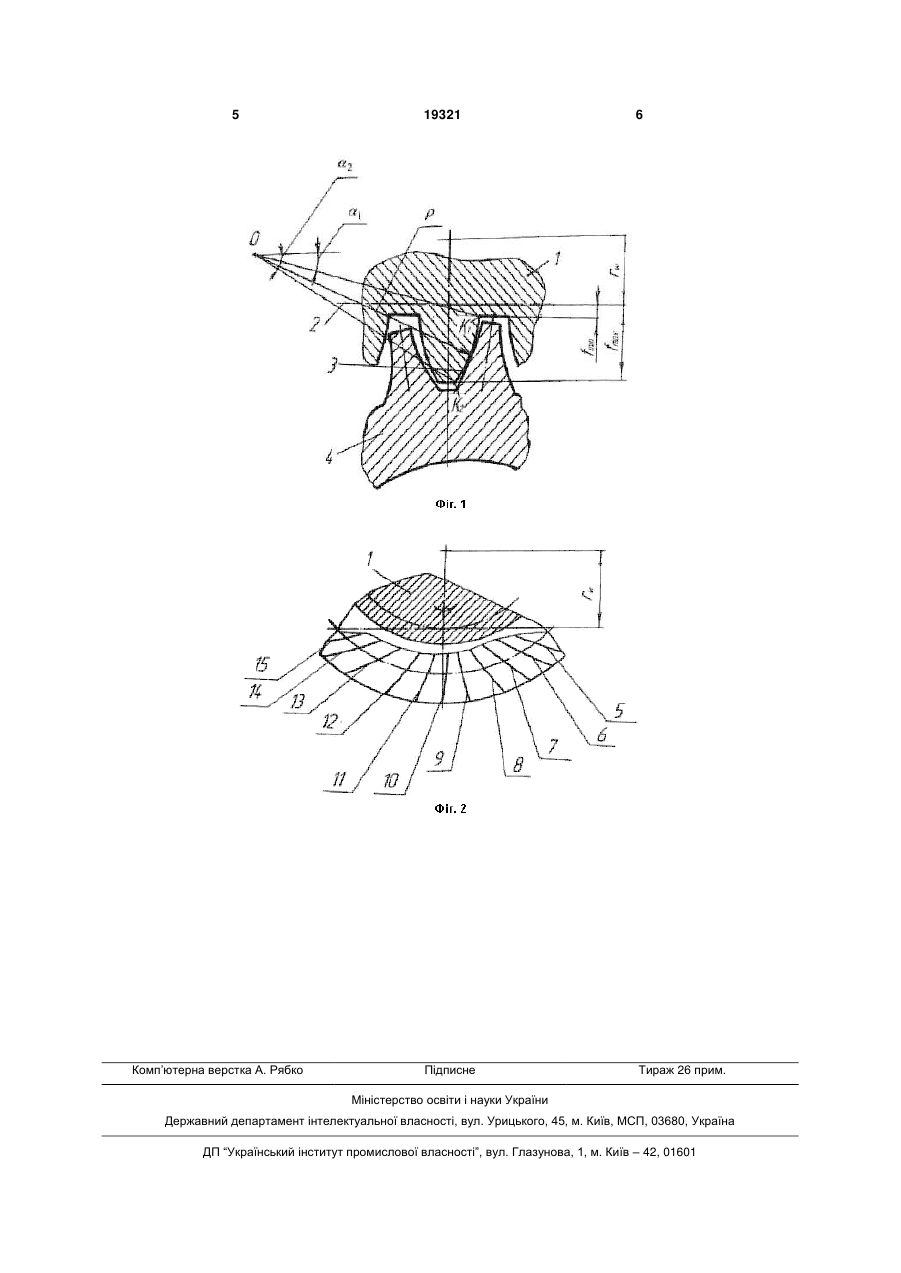

Черв'ячна передача, що містить циліндричний черв'як, опуклі профілі витків якого обкреслені по дузі окружності, і сполучене із черв'яком черв'ячне колесо, яке відрізняється тим, що параметри дуги окружності визначені за співвідношеннями: fmax fmin sin 2 sin 1 1 arctg ( tg w) 1 2 rw fmin rw 2 , 2 arctg ( tg w) 1 2 rw fmax rw 2 , де - радіус дуги окружності профілю витків черв'яка в осьовому перерізі; 1 - мінімальний кут профілю витків черв'яка в осьовому перерізі; 2 - максимальний кут профілю витків черв'яка в осьовому перерізі; fmin - мінімальна відстань точки профілю витків черв'яка до твірної початкового циліндра в осьовому перерізі; fmax - максимальна відстань точки профілю витків черв'яка до твірної початкового циліндра в осьовому перерізі; rw - радіус початкового циліндра черв'яка; - кут підйому витків черв'яка на початковому циліндрі. (11) UA тажувальної здатності і коефіцієнта корисної дії передачі. Найбільш близькою до пропонованого технічного рішення є черв'ячна передача, що містить циліндричного черв'яка, опуклі профілі витків якого в осьовому перерізі обкреслені по дузі окружності, сполучене із черв'яком черв'ячне колесо, у якій відсутні в полі зачеплення точки контакту з нульовими кутами між вектором відносної швидкості й миттєвих контактних ліній [див. а.с. СРСР №1227860, МПК 4 F16H1/16 / Опубл. в 1986р., бюл. №16]. Повторний контакт робочої поверхні витків черв'яка з поверхнею зубів черв'ячного колеса зменшує навантажувальну здатність і коефіцієнт корисної дії відомої черв'ячної передачі. В основу корисної моделі поставлено задачу підвищення навантажувальної здатності і коефіцієнта корисної дії черв'ячної передачі. Поставлена задача досягається тим, що в черв'ячній передачі, що містить циліндричного чер (19) Корисна модель відноситься до машинобудування і може бути використана в приводах механізмів і машин загального і спеціального призначення. Відомо черв'ячна передача, що містить циліндричного черв'яка, опуклий профіль витків якого в осьовому перерізі, обкреслений дугою окружності [див. Макаров A.M. Деякі питання геометрії черв'ячних передач із опуклим профілем черв'яка й лінійним торканням робочих поверхонь. // Зб. Надійність і якість зубчастих передач. Матеріали Всесоюзної науково-технічної конференції Проблеми якості і надійності зубчастих передач. М.: НИИМАШ, 1968, с.262-272]. Недоліком відомої черв'ячної передачі є наявність повторного контакту поверхні витків черв'яка з поверхнею зубів колеса і присутність у робочій області поверхні зачеплення точок контакту з нульовими кутами між вектором відносної швидкості і контактних ліній, що є причиною зниження наван 19321 (13) U w 3 19321 в'яка, опуклі профілі витків якого в осьовому перерізі обкреслені по дузі окружності, і сполучене із черв'яком черв'ячне колесо, відповідно до корисної моделі, радіус дуги окружності визначений з умови fmax fmin , (1) sin 2 sin 1 де - радіус дуги окружності профілю витків черв'яка в осьовому перерізі; fmax - максимальна відстань точки профілю витків черв'яка до утворюючої початкового циліндра в осьовому перерізі; fmin - мінімальна відстань точки профілю витків черв'яка до утворюючої початкового циліндра в осьовому перерізі; 1 - мінімальний кут профілю витків черв'яка в осьовому перерізі; 2 - максимальний кут профілю витків черв'яка в осьовому перерізі. (2) 1 min , 2 max Кути min і max визначаються з використанням умови виключення повторного контакту в черв'ячній передачі, що має вид tg tg w 2 rw 1 f 2 rw по формулах: min max arctg ( tg arctg ( tg w) w) 1 2 rw fmin rw 1 , 2 2 rw fmax rw 2 (3) , (4) де w - кут підйому витків черв'яка на початковому циліндрі; rw - радіус початкового циліндра черв'яка; 4 f - відстань точки профілю витка черв'яка до утворюючої початкового циліндра в осьовому перерізі ( fmin f f max ). Виконання черв'ячної передачі з такими параметрами опуклого профілю витків черв'яка забезпечує відсутність повторного контакту робочих поверхонь витків черв'яка з поверхнями зубів колеса і створює сприятливе розташування миттєвих контактних ліній щодо вектора швидкості ковзання і, як наслідок, підвищує навантажувальну здатність і коефіцієнт корисної дії передачі. На Фіг.1 показана черв'ячна передача в середній торцевій площині черв'ячного колеса; на Фіг.2 - проекції миттєвих контактних ліній на торцеву площину черв'яка. Черв'ячна передача містить циліндричного черв'яка 1 з радіусом початкового циліндра 2, опуклі профілі 3 витка якого обкреслені в осьовому перерізі дугою окружності К1К2 розташованої за початковим циліндром 2 з радіусом ρ, мінімальним 1 і максимальним 2 кутами профілю 3, центром О, з мінімальною fmin відстанню точки К1 профілю 3 до початкового циліндра 2, з максимальною fmax відстанню точки К2 профілю 3 до початкового циліндра 2, і сполучене із черв'яком 1 черв'ячне колесо 4. Геометричні параметри дуги окружності К1К2, що окреслює профіль 3 витка, обрані зі співвідношень (1), (2), (4). На Фіг.2 показані проекції 5-15 миттєвих контактних ліній на торцеву площину черв'яка 1. При роботі передачі обертання черв'яка 1 і черв'ячного колеса 4 забезпечує контакт між їхніми активними поверхнями по миттєвих лініях контакту, проекції 5-15 яких на торцеву площину черв'яка 1 показано на Фіг.2. При обертанні черв'яка 1 по стрілці миттєві лінії контакту 5-15 із черговістю їхніх порядкових номерів вступають у контакт. При цьому на всіх миттєвих лініях контакту 5-15 виконується умова (3), і забезпечується відсутність повторного контакту робочих поверхонь витків черв'яка зі сприятливим розташуванням миттєвих ліній контакту щодо вектора швидкості ковзання. Це підвищує навантажувальну здатність і коефіцієнт корисної дії черв'ячної передачі. 5 Комп’ютерна верстка А. Рябко 19321 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
