Голка в’язальної машини

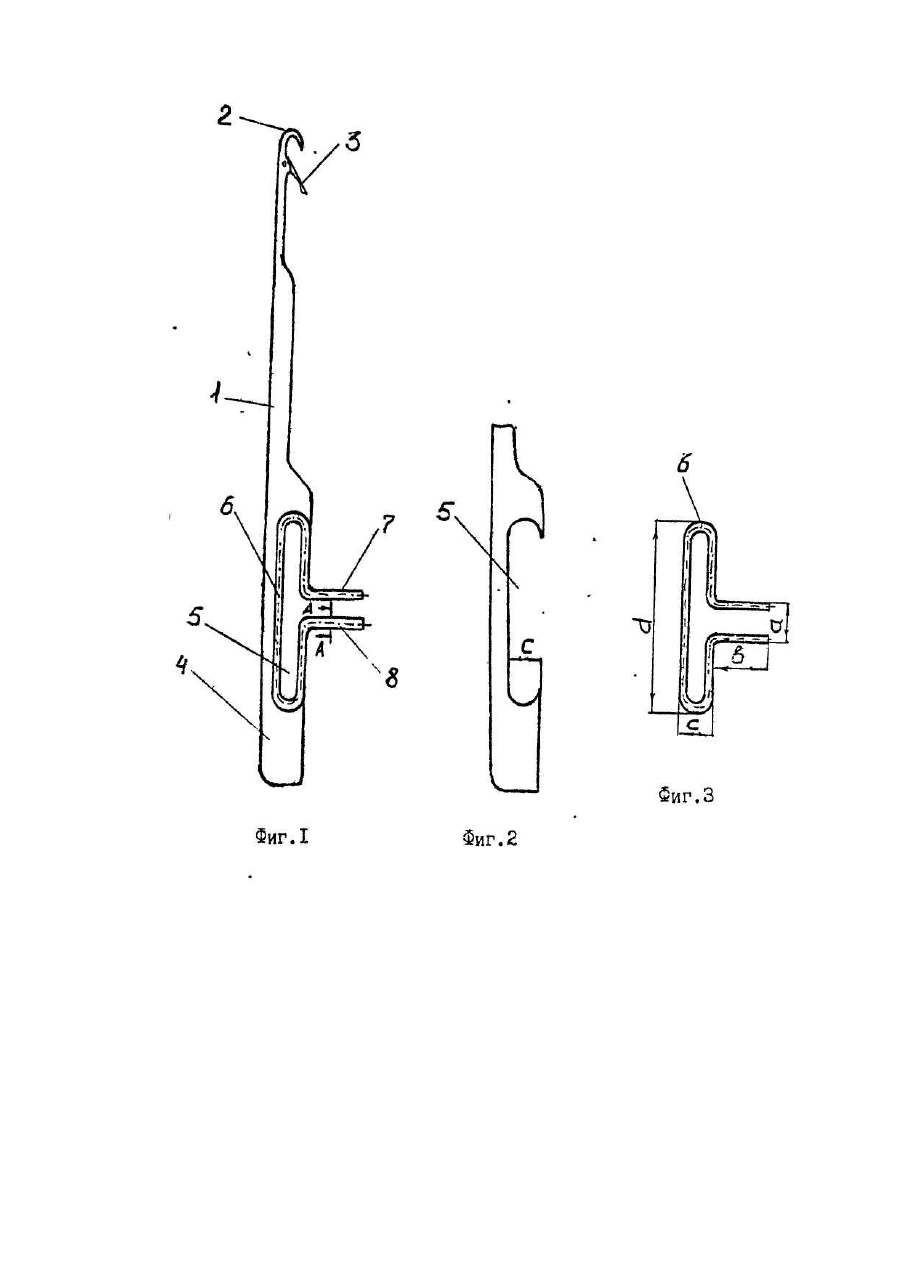

Изобретение относится к области трикотажного машиностроения, в частности к кругловязальным машинам. Известны иглы вязальных машин, содержащие стержень с крючком, язычком и хвостовиком и пятку [Крассий Г.Г. и др. Справочник трикотажника. К., Те хника, 1975, с. 110]. Недостатком известных конструкций игл является большая жесткость пятки, что обуславливает значительные динамические нагрузки, возникающие при ударе пятки иглы о клинья вязального механизма и приводящие к разрушению пяток, узлов крепления язычков и крючков. Кроме того, в процессе взаимодействия пятки иглы с клиньями, пятки испытывают знакопеременные напряжения кручения, обусловленные изменением направления действия на пятку крутящего момента при переходе иглы с подъемного на кулирный клин, что снижает надежность и долговечность иглы. Все это вызывает отказы игл, что отрицательно сказывается на производительности машин и качестве трикотажного полотна [Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. М., Легпромбытиздат, 1990, 209 с]. С целью устранения указанных недостатков стали применять иглы, пятки которых выполнены в виде отдельной детали пятки-вставки. Известна, в частности, игла вязальной машины, содержащая стержень с крючком и язычком на одном конце и хвостовиком на другом конце и пятку-вставку, расположенную в зоне перехода стержня иглы в хвостовик [Авт.св.СССР №592891, кл. D 04 В 34/04, 1978]. Выполнение пятки-вставки сплошной из листовой стали не обеспечивает эффективность снижения динамических нагрузок. Снижение динамических нагрузок достигается за счет снижения жесткости пяткивставки путем уменьшения ее толщины, что для машин высоких классов не может быть реализовано (малая толщина игл). Кроме того, сплошная пятка-вставка, как и в аналогах, в процессе работы испытывает знакопеременные напряжения кручения, что отрицательно сказывается на надежности и долговечности иглы. Таким образом, в основу изобретения положена задача создать такую иглу вязальной машины, в которой новая форма пятки-вставки позволила бы устранить Знакопеременные напряжения кручения, действующие на пятку в процессе работы, и снизить динамические нагрузки на иглу, благодаря чему повысилась бы долговечность иглы за счет повышения надежности и долговечности крючка, узла крепления язычка и пятки. Поставленная задача решается тем, что в игле, содержащей стержень с крючком и язычком на одном конце и хвостовиком на другом конце и пятку-вставку, расположенную в зоне перехода в хвостовик, согласно изобретению, пятка-вставка выполнена из стальной пружинной проволоки, расположенной в стержне иглы в виде изогнутой петли с прямолинейными концами, имеющими зазор между собой и выведенными за пределы стержня, при этом толщина пятки-вставки равна толщине стержня. Выполнение пятки-вставки из стальной пружинной проволоки, расположенной в стержне иглы в виде изогнутой петли с прямолинейными параллельными концами, имеющими зазор между собой и выведенными за пределы стержня, позволяет устранить знакопеременные напряжения кручения, действующие на пятку в процессе работы за счет воздействия на каждый из концов пятки напряжений лишь одного знака, а также снизить динамические нагрузки на иглу в процессе работы за счет обеспечения высокой упругости пяткивставки, позволяющей гасить эти нагрузки, благодаря чему повышается долговечность иглы, выполнение пятки-вставки толщиной, равной толщине стержня, позволяет обеспечить необходимую для надежной работы прочность пятки-вставки. При толщине пятки-вставки меньшей толщины стержня снижется ее долговечность, большей - увеличивается жесткость пятки-вставки, что уменьшает ее способность гасить динамические нагрузки на иглу. На фиг.1 представлена игла вязальной машины; на фиг.2 - нижняя часть иглы со сквозным пазом для установки пятки-вставки; на фиг.3 - пятка-вставка; на фиг.4 - сечения А-А пятки-вставки на фиг.1. Игла содержит стержень 1, на одном конце которого расположены крючок 2 и язычок 3, на другом хвостовик 4. В зоне перехода стержня иглы в хвостовик имеется сквозной паз 5, в который вставлена пяткавставка 6, выполненная из стальной пружинной проволоки, расположенной в стержне иглы в виде изогнутой петли с прямолинейными параллельными концами 7,8, имеющими зазор между собой и выведенными за пределы стержня, при этом толщина пятки-вставки равна толщине стержня. Принцип работы иглы состоит в следующем. При включении машины иглы, установленные в пазах игольного цилиндра (на фиг. 1-4 не показано), начинают вращаться совместно с игольным цилиндром. При этом конец 7 вступает во взаимодействие с неподвижным кулирным клином, а конец 8 с неподвижным подъемным клином механизма вязания машины (на фиг. 1-4 не показано), что обеспечивает возвратно-поступательное движение иглы, необходимое для обеспечения процесса вязания трикотажного полотна. Таким образом каждый из концов пятки-вставки испытывает лишь напряжения одного знака, в отличие от знакопеременных напряжений, которые испытывает пятка-вставка прототипа. Кроме этого концы 7, 8 пяткивставки имеют значительно меньшую жесткость, по сравнению с пяткой-вставкой прототипа, что способствует снижению динамических нагрузок, возникающих при взаимодействии концов 7, 8 с клиньями. Применительно к кругловязальным машинам типа КО 22 класса использовали иглу с пяткой-вставкой, имеющей следующие размеры: размеры сечения стальной пружинной проволоки, из которой изготовлена пятка-вставка: h = -,5 мм: I = 0.3 мм; r = 0,25 мм; длина концов пятки-вставки b = 3 мм; расстояние между концами а = 3 мм; ширина пятки-вставки с = 2,4 мм; длина пятки-вставки d = 15,6 мм. Использование предложенной конструкции иглы позволяет: повысить надежность и долговечность иглы за счет снижения динамических нагрузок, возникающих при взаимодействии пятки-вставки с клиньями: повысить производительность вязальной машины за счет сокращения простоев, необходимых для замены игл при их отказах, обусловленных разрушением крючков, узлов крепления язычков и пяток, что имеет место при работе машины с отсутствующими конструкциями игл; повысить качество трикотажного полотна за счет сокращения числа отказов игл, обусловленных выше изложенными причинами.
