Стріла гідравлічного колісного екскаватора

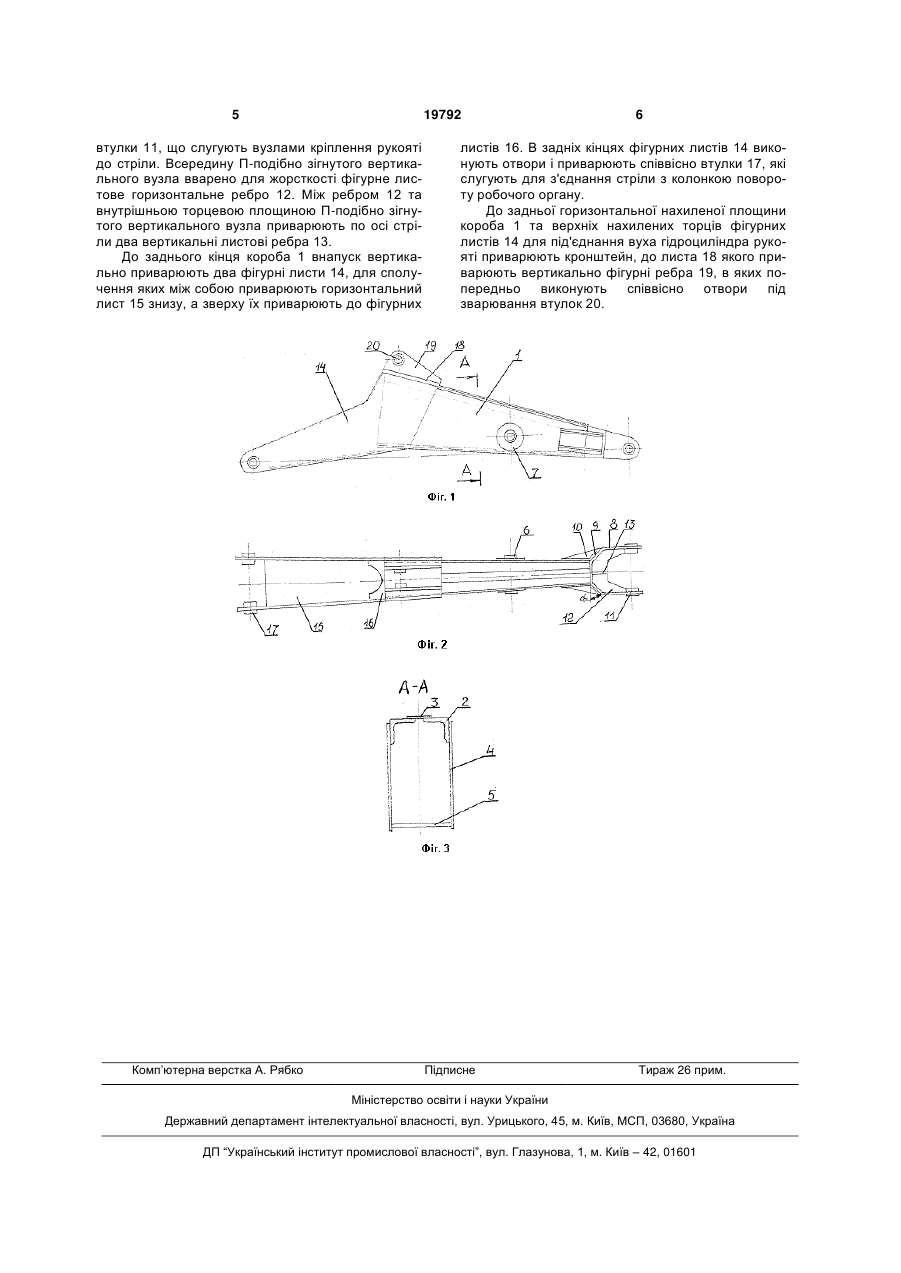

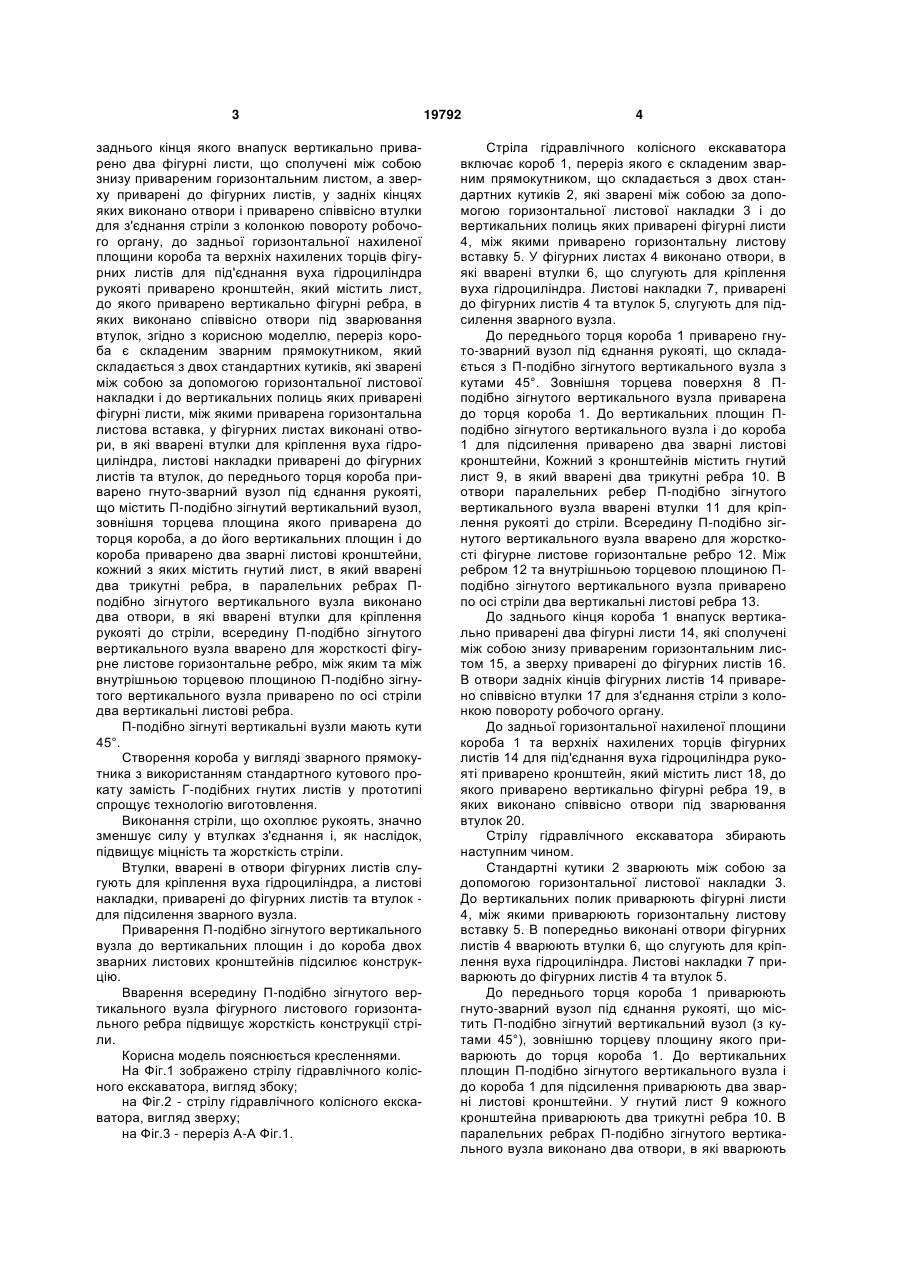

1. Стріла гідравлічного екскаватора, що містить короб, до заднього кінця якого внапуск вертикально приварено два фігурні листи, що сполучені між собою знизу привареним горизонтальним листом, а зверху приварені до фігурних листів, у задніх кінцях яких виконано отвори і приварено співвісно втулки для з'єднання стріли з колонкою повороту робочого органа, до задньої горизонтальної нахиленої площини короба та верхніх нахилених торців фігурних листів для під'єднання вуха гідроциліндра рукояті приварено кронштейн, який містить лист, до якого приварено вертикально фігурні ребра, в яких виконано співвісно отвори під зварювання втулок, яка відрізняється тим, що переріз короба є складеним зварним прямокутником, який складається з двох стандартних кутиків, U 2 (19) 1 3 заднього кінця якого внапуск вертикально приварено два фігурні листи, що сполучені між собою знизу привареним горизонтальним листом, а зверху приварені до фігурних листів, у задніх кінцях яких виконано отвори і приварено співвісно втулки для з'єднання стріли з колонкою повороту робочого органу, до задньої горизонтальної нахиленої площини короба та верхніх нахилених торців фігурних листів для під'єднання вуха гідроциліндра рукояті приварено кронштейн, який містить лист, до якого приварено вертикально фігурні ребра, в яких виконано співвісно отвори під зварювання втулок, згідно з корисною моделлю, переріз короба є складеним зварним прямокутником, який складається з двох стандартних кутиків, які зварені між собою за допомогою горизонтальної листової накладки і до вертикальних полиць яких приварені фігурні листи, між якими приварена горизонтальна листова вставка, у фігурних листах виконані отвори, в які вварені втулки для кріплення вуха гідроциліндра, листові накладки приварені до фігурних листів та втулок, до переднього торця короба приварено гнуто-зварний вузол під єднання рукояті, що містить П-подібно зігнутий вертикальний вузол, зовнішня торцева площина якого приварена до торця короба, а до його вертикальних площин і до короба приварено два зварні листові кронштейни, кожний з яких містить гнутий лист, в який вварені два трикутні ребра, в паралельних ребрах Пподібно зігнутого вертикального вузла виконано два отвори, в які вварені втулки для кріплення рукояті до стріли, всередину П-подібно зігнутого вертикального вузла вварено для жорсткості фігурне листове горизонтальне ребро, між яким та між внутрішньою торцевою площиною П-подібно зігнутого вертикального вузла приварено по осі стріли два вертикальні листові ребра. П-подібно зігнуті вертикальні вузли мають кути 45°. Створення короба у вигляді зварного прямокутника з використанням стандартного кутового прокату замість Г-подібних гнутих листів у прототипі спрощує технологію виготовлення. Виконання стріли, що охоплює рукоять, значно зменшує силу у втулках з'єднання і, як наслідок, підвищує міцність та жорсткість стріли. Втулки, вварені в отвори фігурних листів слугують для кріплення вуха гідроциліндра, а листові накладки, приварені до фігурних листів та втулок для підсилення зварного вузла. Приварення П-подібно зігнутого вертикального вузла до вертикальних площин і до короба двох зварних листових кронштейнів підсилює конструкцію. Вварення всередину П-подібно зігнутого вертикального вузла фігурного листового горизонтального ребра підвищує жорсткість конструкції стріли. Корисна модель пояснюється кресленнями. На Фіг.1 зображено стрілу гідравлічного колісного екскаватора, вигляд збоку; на Фіг.2 - стрілу гідравлічного колісного екскаватора, вигляд зверху; на Фіг.3 - переріз А-А Фіг.1. 19792 4 Стріла гідравлічного колісного екскаватора включає короб 1, переріз якого є складеним зварним прямокутником, що складається з двох стандартних кутиків 2, які зварені між собою за допомогою горизонтальної листової накладки 3 і до вертикальних полиць яких приварені фігурні листи 4, між якими приварено горизонтальну листову вставку 5. У фігурних листах 4 виконано отвори, в які вварені втулки 6, що слугують для кріплення вуха гідроциліндра. Листові накладки 7, приварені до фігурних листів 4 та втулок 5, слугують для підсилення зварного вузла. До переднього торця короба 1 приварено гнуто-зварний вузол під єднання рукояті, що складається з П-подібно зігнутого вертикального вузла з кутами 45°. Зовнішня торцева поверхня 8 Пподібно зігнутого вертикального вузла приварена до торця короба 1. До вертикальних площин Пподібно зігнутого вертикального вузла і до короба 1 для підсилення приварено два зварні листові кронштейни, Кожний з кронштейнів містить гнутий лист 9, в який вварені два трикутні ребра 10. В отвори паралельних ребер П-подібно зігнутого вертикального вузла вварені втулки 11 для кріплення рукояті до стріли. Всередину П-подібно зігнутого вертикального вузла вварено для жорсткості фігурне листове горизонтальне ребро 12. Між ребром 12 та внутрішньою торцевою площиною Пподібно зігнутого вертикального вузла приварено по осі стріли два вертикальні листові ребра 13. До заднього кінця короба 1 внапуск вертикально приварені два фігурні листи 14, які сполучені між собою знизу привареним горизонтальним листом 15, а зверху приварені до фігурних листів 16. В отвори задніх кінців фігурних листів 14 приварено співвісно втулки 17 для з'єднання стріли з колонкою повороту робочого органу. До задньої горизонтальної нахиленої площини короба 1 та верхніх нахилених торців фігурних листів 14 для під'єднання вуха гідроциліндра рукояті приварено кронштейн, який містить лист 18, до якого приварено вертикально фігурні ребра 19, в яких виконано співвісно отвори під зварювання втулок 20. Стрілу гідравлічного екскаватора збирають наступним чином. Стандартні кутики 2 зварюють між собою за допомогою горизонтальної листової накладки 3. До вертикальних полик приварюють фігурні листи 4, між якими приварюють горизонтальну листову вставку 5. В попередньо виконані отвори фігурних листів 4 вварюють втулки 6, що слугують для кріплення вуха гідроциліндра. Листові накладки 7 приварюють до фігурних листів 4 та втулок 5. До переднього торця короба 1 приварюють гнуто-зварний вузол під єднання рукояті, що містить П-подібно зігнутий вертикальний вузол (з кутами 45°), зовнішню торцеву площину якого приварюють до торця короба 1. До вертикальних площин П-подібно зігнутого вертикального вузла і до короба 1 для підсилення приварюють два зварні листові кронштейни. У гнутий лист 9 кожного кронштейна приварюють два трикутні ребра 10. В паралельних ребрах П-подібно зігнутого вертикального вузла виконано два отвори, в які вварюють 5 19792 втулки 11, що слугують вузлами кріплення рукояті до стріли. Всередину П-подібно зігнутого вертикального вузла вварено для жорсткості фігурне листове горизонтальне ребро 12. Між ребром 12 та внутрішньою торцевою площиною П-подібно зігнутого вертикального вузла приварюють по осі стріли два вертикальні листові ребра 13. До заднього кінця короба 1 внапуск вертикально приварюють два фігурні листи 14, для сполучення яких між собою приварюють горизонтальний лист 15 знизу, а зверху їх приварюють до фігурних Комп’ютерна верстка А. Рябко 6 листів 16. В задніх кінцях фігурних листів 14 виконують отвори і приварюють співвісно втулки 17, які слугують для з'єднання стріли з колонкою повороту робочого органу. До задньої горизонтальної нахиленої площини короба 1 та верхніх нахилених торців фігурних листів 14 для під'єднання вуха гідроциліндра рукояті приварюють кронштейн, до листа 18 якого приварюють вертикально фігурні ребра 19, в яких попередньо виконують співвісно отвори під зварювання втулок 20. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
