Поворотна колонка стріли гідравлічного екскаватора

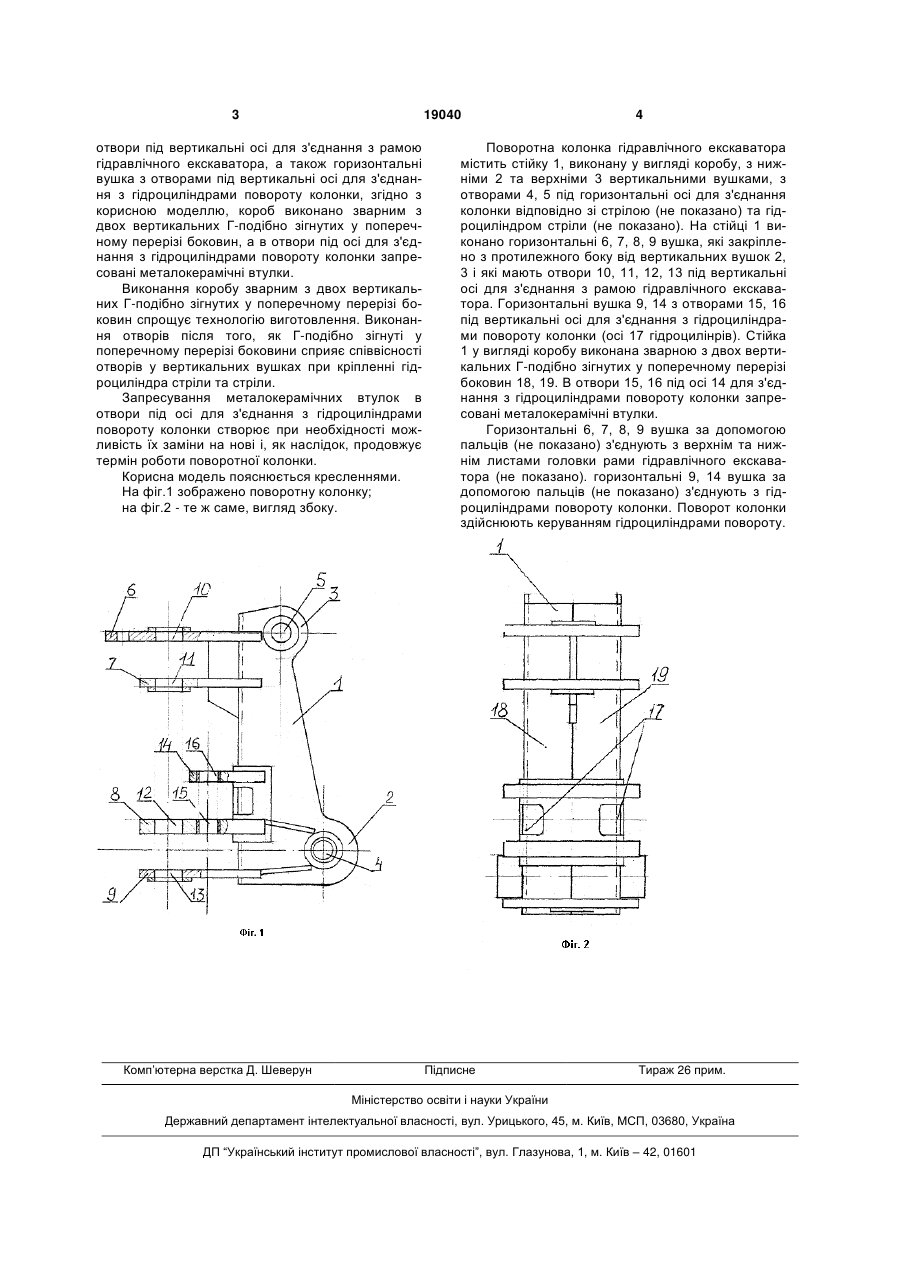

Поворотна колонка стріли гідравлічного екскаватора, що містить стійку, виконану у вигляді короба, з вертикальними вушками, які мають отвори під горизонтальні осі для з'єднання колонки 3 19040 отвори під вертикальні осі для з'єднання з рамою гідравлічного екскаватора, а також горизонтальні вушка з отворами під вертикальні осі для з'єднання з гідроциліндрами повороту колонки, згідно з корисною моделлю, короб виконано зварним з двох вертикальних Г-подібно зігнутих у поперечному перерізі боковин, а в отвори під осі для з'єднання з гідроциліндрами повороту колонки запресовані металокерамічні втулки. Виконання коробу зварним з двох вертикальних Г-подібно зігнутих у поперечному перерізі боковин спрощує технологію виготовлення. Виконання отворів після того, як Г-подібно зігнуті у поперечному перерізі боковини сприяє співвісності отворів у вертикальних вушках при кріпленні гідроциліндра стріли та стріли. Запресування металокерамічних втулок в отвори під осі для з'єднання з гідроциліндрами повороту колонки створює при необхідності можливість їх заміни на нові і, як наслідок, продовжує термін роботи поворотної колонки. Корисна модель пояснюється кресленнями. На фіг.1 зображено поворотну колонку; на фіг.2 - те ж саме, вигляд збоку. Комп’ютерна верстка Д. Шеверун 4 Поворотна колонка гідравлічного екскаватора містить стійку 1, виконану у вигляді коробу, з нижніми 2 та верхніми 3 вертикальними вушками, з отворами 4, 5 під горизонтальні осі для з'єднання колонки відповідно зі стрілою (не показано) та гідроциліндром стріли (не показано). На стійці 1 виконано горизонтальні 6, 7, 8, 9 вушка, які закріплено з протилежного боку від вертикальних вушок 2, 3 і які мають отвори 10, 11, 12, 13 під вертикальні осі для з'єднання з рамою гідравлічного екскаватора. Горизонтальні вушка 9, 14 з отворами 15, 16 під вертикальні осі для з'єднання з гідроциліндрами повороту колонки (осі 17 гідроцилінрів). Стійка 1 у вигляді коробу виконана зварною з двох вертикальних Г-подібно зігнутих у поперечному перерізі боковин 18, 19. В отвори 15, 16 під осі 14 для з'єднання з гідроциліндрами повороту колонки запресовані металокерамічні втулки. Горизонтальні 6, 7, 8, 9 вушка за допомогою пальців (не показано) з'єднують з верхнім та нижнім листами головки рами гідравлічного екскаватора (не показано). горизонтальні 9, 14 вушка за допомогою пальців (не показано) з'єднують з гідроциліндрами повороту колонки. Поворот колонки здійснюють керуванням гідроциліндрами повороту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
