Робоче обладнання одноковшового гідравлічного екскаватора

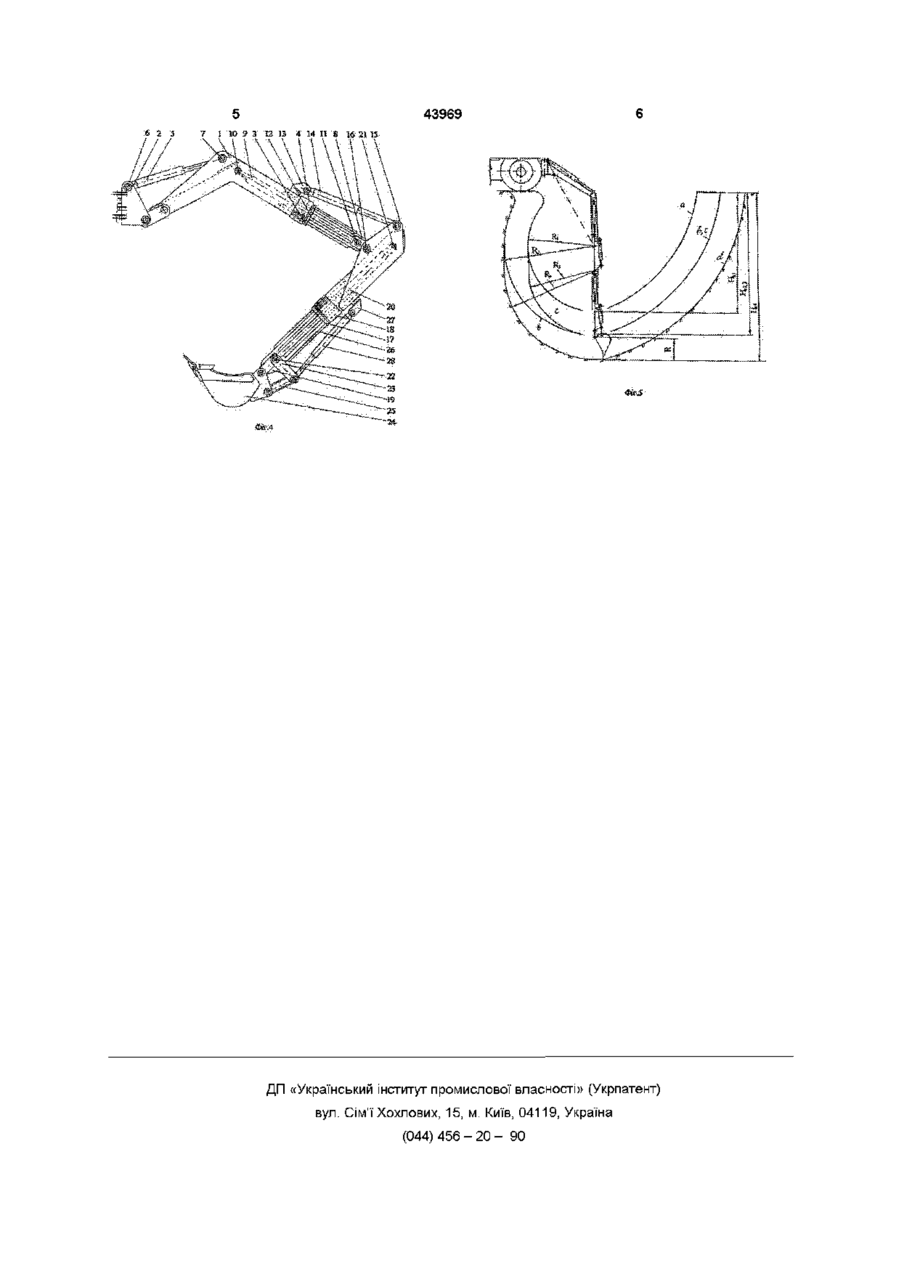

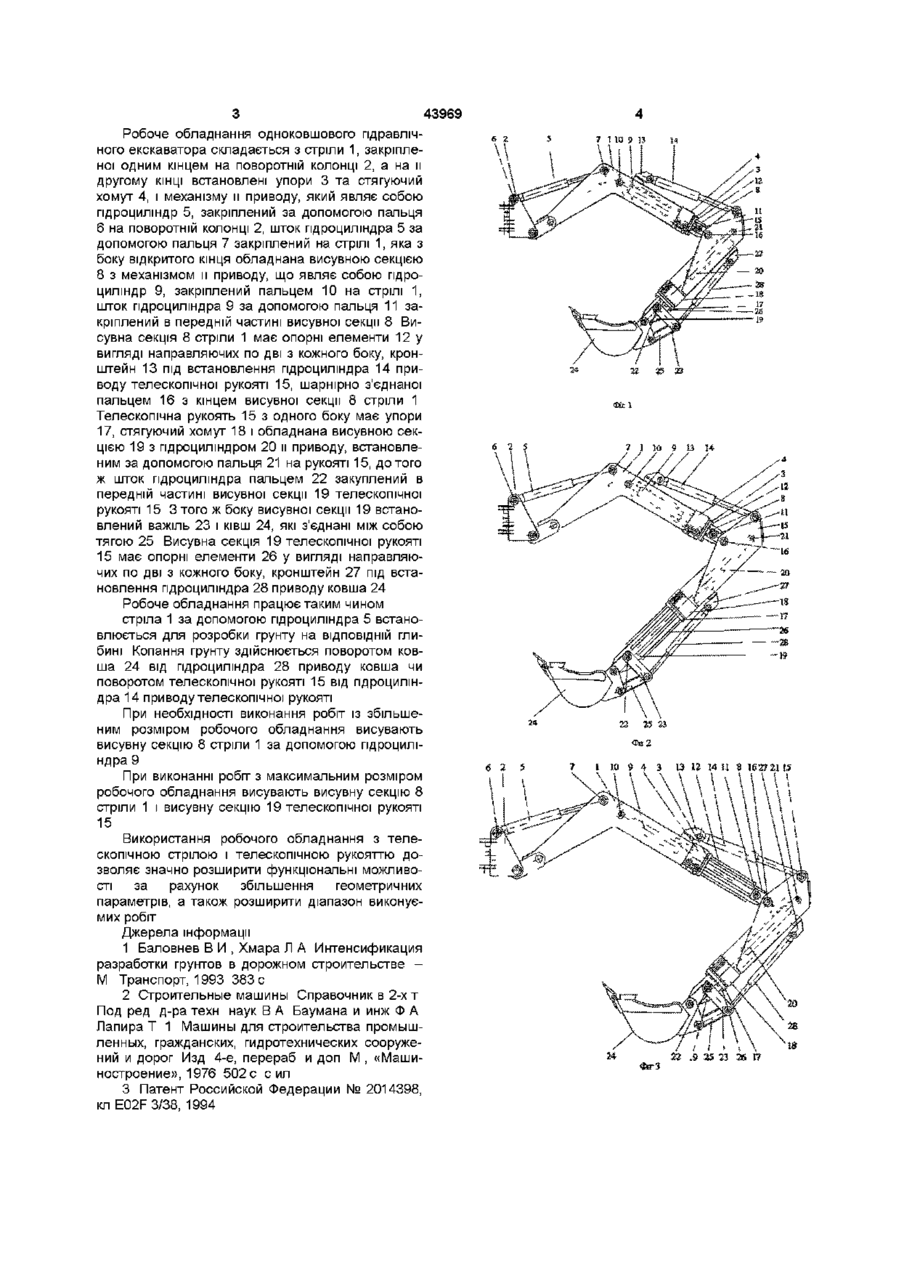

Робоче обладнання одноківшового гідравлічного екскаватора, що містить стрілу, закріплену на поворотній колонці, телескопічну рукоятку, ківш, механізми приводу стріли, рукоятки ковша, яке відрізняється тим, що воно додатково обладнане висувною секцією стріли з механізмом и приводу, опорними елементами висувної секції, у вигляді напрямних, по дві з кожного боку секції, упорами та стягуючим хомутом обладнання одноковшового гідравлічного екскаватора, що містить стрілу, закріплену на поворотній колонці, телескопічну рукоятку, ківш, механізми приводу стріли, рукоятки ковша, згідно з винаходом, додатково обладнане висувною секцією стріли з механізмом її приводу, опорними елементами висувної секції у вигляді напрямних, по дві з кожного боку секції та стягуючим хомутом Суть винаходу пояснюється кресленнями, де на фіг 1 зображене робоче обладнання одноковшового гідравлічного екскаватора при втягнутих телескопах стріли і рукояті, на фіг 2 - робоче обладнання одноковшового гідравлічного екскаватора при втягнутому телескопі стріли і висунутому телескопі рукояті, на фіг 3 - робоче обладнання одноковшового гідравлічного екскаватора при висунутому телескопі стріли і втягнутому телескопі рукояті, на фіг 4 - робоче обладнання одноковшового гідравлічного екскаватора з висунутими телескопами стріли і рукояті, на фіг 5 траєкторії копання робочим обладнанням а - траєкторія копання при втягнутих телескопах стріли і рукояті, Ь, с - траєкторія копання при висунутому телескопі рукояті чи стріли ВІДПОВІДНО, d - траєкторія копання при висунутих телескопах стріли і рукояті, R-i, R3 - радіус копання рукояттю при її мінімальному розмірі, F?2, R4 - радіус копання рукояттю при її максимальному розмірі, R - радіус копання ковшем, Нкі, НК2з, НК4 - глибина копання робочим обладнанням при втягнутих телескопах, при висунутому телескопі рукояті чи стріли, при висунутих телескопах рукояті і стріли ВІДПОВІДНО (О со 43969 Робоче обладнання одноковшового гідравлічного екскаватора складається з стріли 1, закріпленої одним кінцем на поворотній колонці 2, а на м другому КІНЦІ встановлені упори 3 та стягуючий хомут 4, і механізму и приводу, який являє собою гідроциліндр 5, закріплений за допомогою пальця 6 на поворотній колонці 2, шток гідроциліндра 5 за допомогою пальця 7 закріплений на стрілі 1, яка з боку відкритого кінця обладнана висувною секцією 8 з механізмом и приводу, що являє собою гідроциліндр 9, закріплений пальцем 10 на стрілі 1, шток гідроциліндра 9 за допомогою пальця 11 закріплений в передній частині висувної секції 8 Висувна секція 8 стріли 1 має опорні елементи 12 у вигляді направляючих по дві з кожного боку, кронштейн 13 під встановлення гідроциліндра 14 приводу телескопічної рукояті 15, шарнірно з'єднаної пальцем 16 з кінцем висувної секції 8 стріли 1 Телескопічна рукоять 15 з одного боку має упори 17, стягуючий хомут 18 і обладнана висувною секцією 19 з гідроциліндром 20 м приводу, встановленим за допомогою пальця 21 на рукояті 15, до того ж шток гідроциліндра пальцем 22 закуплений в передній частині висувної секції 19 телескопічної рукояті 15 3 того ж боку висувної секції 19 встановлений важіль 23 і ківш 24, які з'єднані між собою тягою 25 Висувна секція 19 телескопічної рукояті 15 має опорні елементи 26 у вигляді направляючих по дві з кожного боку, кронштейн 27 під встановлення гідроциліндра 28 приводу ковша 24 Робоче обладнання працює таким чином стріла 1 за допомогою гідроциліндра 5 встановлюється для розробки грунту на ВІДПОВІДНІЙ глибині Копання грунту здійснюється поворотом ковша 24 від гідроциліндра 28 приводу ковша чи поворотом телескопічної рукояті 15 від гідроциліндра 14 приводу телескопічної рукояті При необхідності виконання робіт із збільшеним розміром робочого обладнання висувають висувну секцію 8 стріли 1 за допомогою гідроциліндра 9 При виконанні робіт з максимальним розміром робочого обладнання висувають висувну секцію 8 стріли 1 і висувну секцію 19 телескопічної рукояті 15 Використання робочого обладнання з телескопічною стрілою і телескопічною рукояттю дозволяє значно розширити функціональні можливості за рахунок збільшення геометричних параметрів, а також розширити діапазон виконуємих робіт Джерела інформації 1 Баловнев В И , Хмара Л А Интенсификация разработки грунтов в дорожном строительстве М Транспорт, 1993 383 с 2 Строительные машины Справочник в 2-х т Под ред д-ра техн наук В А Баумана и инж Ф А Лапира Т 1 Машины для строительства промышленных, гражданских, гидротехнических сооружений и дорог Изд 4-е, перераб и доп М , «Машиностроение», 1976 502с сил 3 Патент Российской Федерации № 2014398, кл E02F3/38, 1994 22 35 7 J 10 9 В 14 ? I 1 9 4 3 0 13 U 14 П $ 1627 21 15 18 43969 ПО 9 З В ІЗ А 14 11 В 16 2 ! ІЗ ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90
