Спосіб запису біоінформаційних характеристик біологічного об`єкта

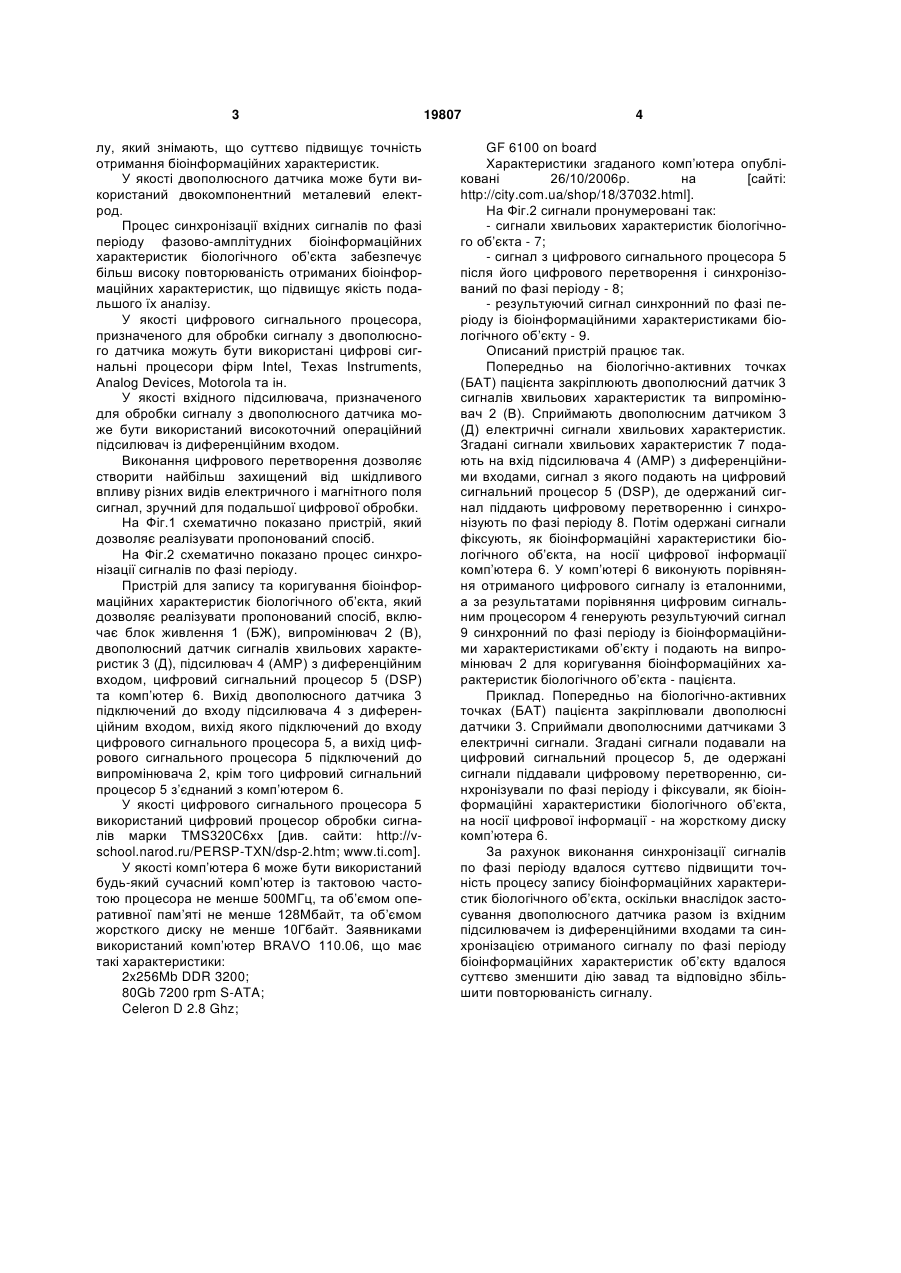

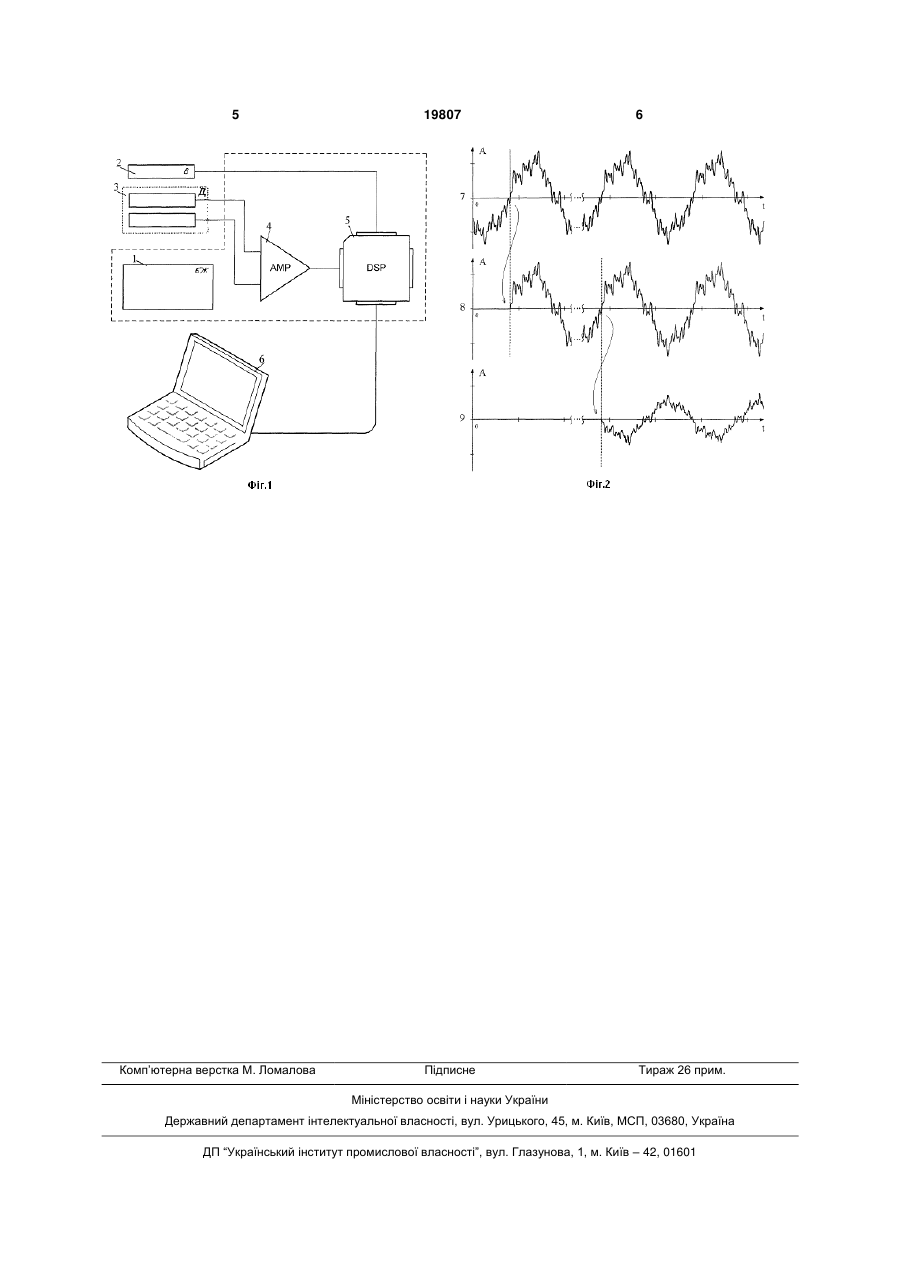

Спосіб запису біоінформаційних характеристик біологічного об’єкта, що включає встановлення 3 лу, який знімають, що суттєво підвищує точність отримання біоінформаційних характеристик. У якості двополюсного датчика може бути використаний двокомпонентний металевий електрод. Процес синхронізації вхідних сигналів по фазі періоду фазово-амплітудних біоінформаційних характеристик біологічного об’єкта забезпечує більш високу повторюваність отриманих біоінформаційних характеристик, що підвищує якість подальшого їх аналізу. У якості цифрового сигнального процесора, призначеного для обробки сигналу з двополюсного датчика можуть бути використані цифрові сигнальні процесори фірм Intel, Texas Instruments, Analog Devices, Motorola та ін. У якості вхідного підсилювача, призначеного для обробки сигналу з двополюсного датчика може бути використаний високоточний операційний підсилювач із диференційним входом. Виконання цифрового перетворення дозволяє створити найбільш захищений від шкідливого впливу різних видів електричного і магнітного поля сигнал, зручний для подальшої цифрової обробки. На Фіг.1 схематично показано пристрій, який дозволяє реалізувати пропонований спосіб. На Фіг.2 схематично показано процес синхронізації сигналів по фазі періоду. Пристрій для запису та коригування біоінформаційних характеристик біологічного об’єкта, який дозволяє реалізувати пропонований спосіб, включає блок живлення 1 (БЖ), випромінювач 2 (В), двополюсний датчик сигналів хвильових характеристик 3 (Д), підсилювач 4 (AMP) з диференційним входом, цифровий сигнальний процесор 5 (DSP) та комп’ютер 6. Вихід двополюсного датчика 3 підключений до входу підсилювача 4 з диференційним входом, вихід якого підключений до входу цифрового сигнального процесора 5, а вихід цифрового сигнального процесора 5 підключений до випромінювача 2, крім того цифровий сигнальний процесор 5 з’єднаний з комп’ютером 6. У якості цифрового сигнального процесора 5 використаний цифровий процесор обробки сигналів марки TMS320C6xx [див. сайти: http://vschool.narod.ru/PERSP-TXN/dsp-2.htm; www.ti.com]. У якості комп’ютера 6 може бути використаний будь-який сучасний комп’ютер із тактовою частотою процесора не менше 500МГц, та об’ємом оперативної пам’яті не менше 128Мбайт, та об’ємом жорсткого диску не менше 10Гбайт. Заявниками використаний комп’ютер BRAVO 110.06, що має такі характеристики: 2x256Mb DDR 3200; 80Gb 7200 rpm S-ATA; Celeron D 2.8 Ghz; 19807 4 GF 6100 on board Характеристики згаданого комп’ютера опубліковані 26/10/2006р. на [сайті: http://city.com.ua/shop/18/37032.html]. На Фіг.2 сигнали пронумеровані так: - сигнали хвильових характеристик біологічного об’єкта - 7; - сигнал з цифрового сигнального процесора 5 після його цифрового перетворення і синхронізований по фазі періоду - 8; - результуючий сигнал синхронний по фазі періоду із біоінформаційними характеристиками біологічного об’єкту - 9. Описаний пристрій працює так. Попередньо на біологічно-активних точках (БАТ) пацієнта закріплюють двополюсний датчик 3 сигналів хвильових характеристик та випромінювач 2 (В). Сприймають двополюсним датчиком 3 (Д) електричні сигнали хвильових характеристик. Згадані сигнали хвильових характеристик 7 подають на вхід підсилювача 4 (AMP) з диференційними входами, сигнал з якого подають на цифровий сигнальний процесор 5 (DSP), де одержаний сигнал піддають цифровому перетворенню і синхронізують по фазі періоду 8. Потім одержані сигнали фіксують, як біоінформаційні характеристики біологічного об’єкта, на носії цифрової інформації комп’ютера 6. У комп’ютері 6 виконують порівняння отриманого цифрового сигналу із еталонними, а за результатами порівняння цифровим сигнальним процесором 4 генерують результуючий сигнал 9 синхронний по фазі періоду із біоінформаційними характеристиками об’єкту і подають на випромінювач 2 для коригування біоінформаційних характеристик біологічного об’єкта - пацієнта. Приклад. Попередньо на біологічно-активних точках (БАТ) пацієнта закріплювали двополюсні датчики 3. Сприймали двополюсними датчиками 3 електричні сигнали. Згадані сигнали подавали на цифровий сигнальний процесор 5, де одержані сигнали піддавали цифровому перетворенню, синхронізували по фазі періоду і фіксували, як біоінформаційні характеристики біологічного об’єкта, на носії цифрової інформації - на жорсткому диску комп’ютера 6. За рахунок виконання синхронізації сигналів по фазі періоду вдалося суттєво підвищити точність процесу запису біоінформаційних характеристик біологічного об’єкта, оскільки внаслідок застосування двополюсного датчика разом із вхідним підсилювачем із диференційними входами та синхронізацією отриманого сигналу по фазі періоду біоінформаційних характеристик об’єкту вдалося суттєво зменшити дію завад та відповідно збільшити повторюваність сигналу. 5 Комп’ютерна верстка М. Ломалова 19807 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
