Пристрій для експрес-діагностики біологічного об’єкта рослинного походження з використанням газорозрядної візуалізації (ефект кірліан)

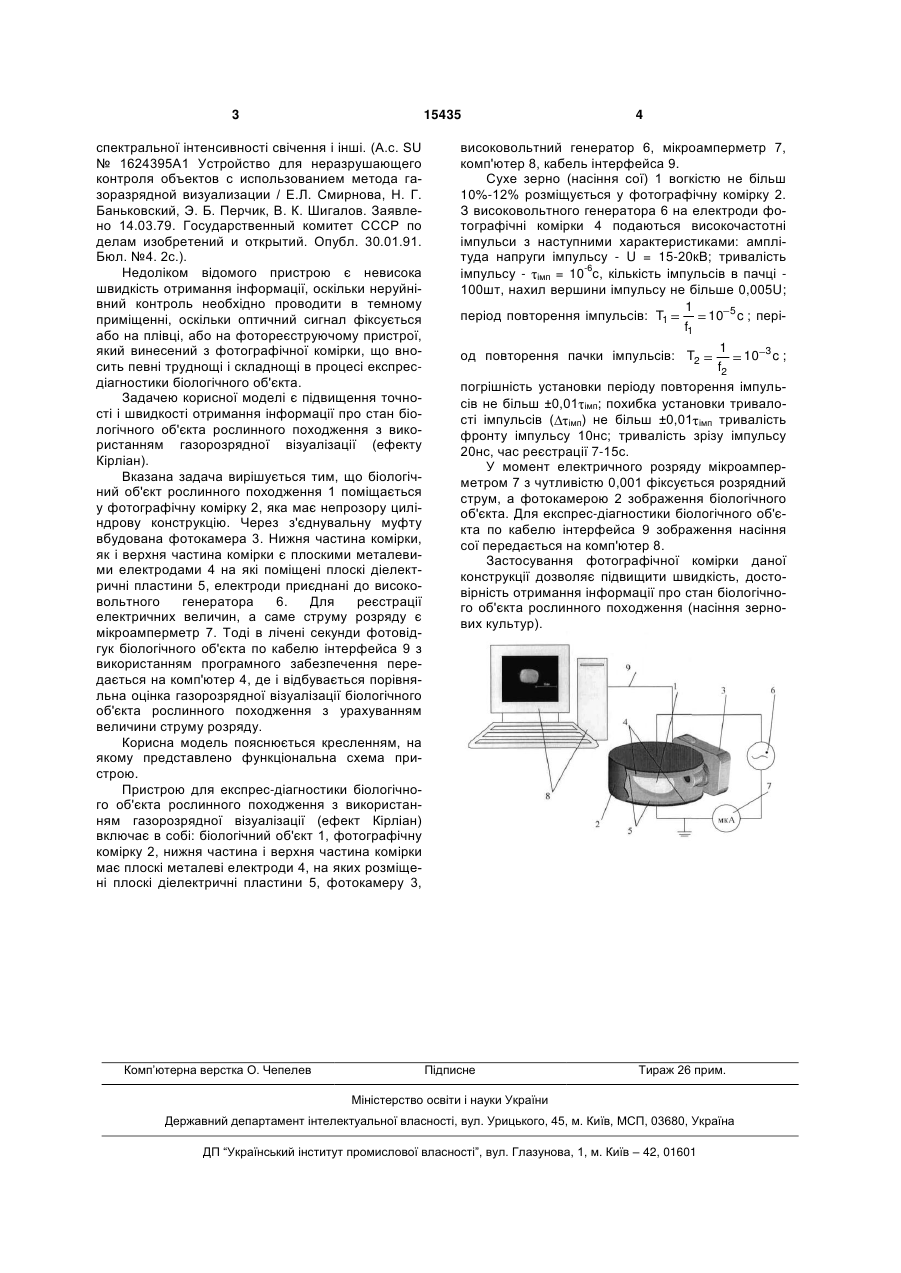

Пристрій для експрес-діагностики біологічного об’єкта рослинного походження з використанням газорозрядної візуалізації (ефект Кірліан), що містить загострений стрижневий електрод, діелектричну пластину, газонаповнений зазор, додаткову діелектричну прокладку з отвором для підтримки 3 15435 спектральної інтенсивності свічення і інші. (А.с. SU № 1624395А1 Устройство для неразрушающего контроля объектов с использованием метода газоразрядной визуализации / Е.Л. Смирнова, Н. Г. Баньковский, Э. Б. Перчик, В. К. Шигалов. Заявлено 14.03.79. Государственный комитет СССР по делам изобретений и открытий. Опубл. 30.01.91. Бюл. №4. 2с.). Недоліком відомого пристрою є невисока швидкість отримання інформації, оскільки неруйнівний контроль необхідно проводити в темному приміщенні, оскільки оптичний сигнал фіксується або на плівці, або на фотореєструючому пристрої, який винесений з фотографічної комірки, що вносить певні труднощі і складнощі в процесі експресдіагностики біологічного об'єкта. Задачею корисної моделі є підвищення точності і швидкості отримання інформації про стан біологічного об'єкта рослинного походження з використанням газорозрядної візуалізації (ефекту Кірліан). Вказана задача вирішується тим, що біологічний об'єкт рослинного походження 1 поміщається у фотографічну комірку 2, яка має непрозору циліндрову конструкцію. Через з'єднувальну муфту вбудована фотокамера 3. Нижня частина комірки, як і верхня частина комірки є плоскими металевими електродами 4 на які поміщені плоскі діелектричні пластини 5, електроди приєднані до високовольтного генератора 6. Для реєстрації електричних величин, а саме струму розряду є мікроамперметр 7. Тоді в лічені секунди фотовідгук біологічного об'єкта по кабелю інтерфейса 9 з використанням програмного забезпечення передається на комп'ютер 4, де і відбувається порівняльна оцінка газорозрядної візуалізації біологічного об'єкта рослинного походження з урахуванням величини струму розряду. Корисна модель пояснюється кресленням, на якому представлено функціональна схема пристрою. Пристрою для експрес-діагностики біологічного об'єкта рослинного походження з використанням газорозрядної візуалізації (ефект Кірліан) включає в собі: біологічний об'єкт 1, фотографічну комірку 2, нижня частина і верхня частина комірки має плоскі металеві електроди 4, на яких розміщені плоскі діелектричні пластини 5, фотокамеру 3, Комп’ютерна верстка О. Чепелев 4 високовольтний генератор 6, мікроамперметр 7, комп'ютер 8, кабель інтерфейса 9. Сухе зерно (насіння сої) 1 вогкістю не більш 10%-12% розміщується у фотографічну комірку 2. З високовольтного генератора 6 на електроди фотографічні комірки 4 подаються високочастотні імпульси з наступними характеристиками: амплітуда напруги імпульсу - U = 15-20кВ; тривалість імпульсу - імп = 10-6с, кількість імпульсів в пачці 100шт, нахил вершини імпульсу не більше 0,005U; 1 період повторення імпульсів: T1 10 5 c ; періf1 1 10 3 c ; f2 погрішність установки періоду повторення імпульсів не більш ±0,01 імп; похибка установки тривалості імпульсів ( імп) не більш ±0,01 імп тривалість фронту імпульсу 10нс; тривалість зрізу імпульсу 20нс, час реєстрації 7-15с. У момент електричного розряду мікроамперметром 7 з чутливістю 0,001 фіксується розрядний струм, а фотокамерою 2 зображення біологічного об'єкта. Для експрес-діагностики біологічного об'єкта по кабелю інтерфейса 9 зображення насіння сої передається на комп'ютер 8. Застосування фотографічної комірки даної конструкції дозволяє підвищити швидкість, достовірність отримання інформації про стан біологічного об'єкта рослинного походження (насіння зернових культур). од повторення пачки імпульсів: T2 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
