Спосіб струмозняття

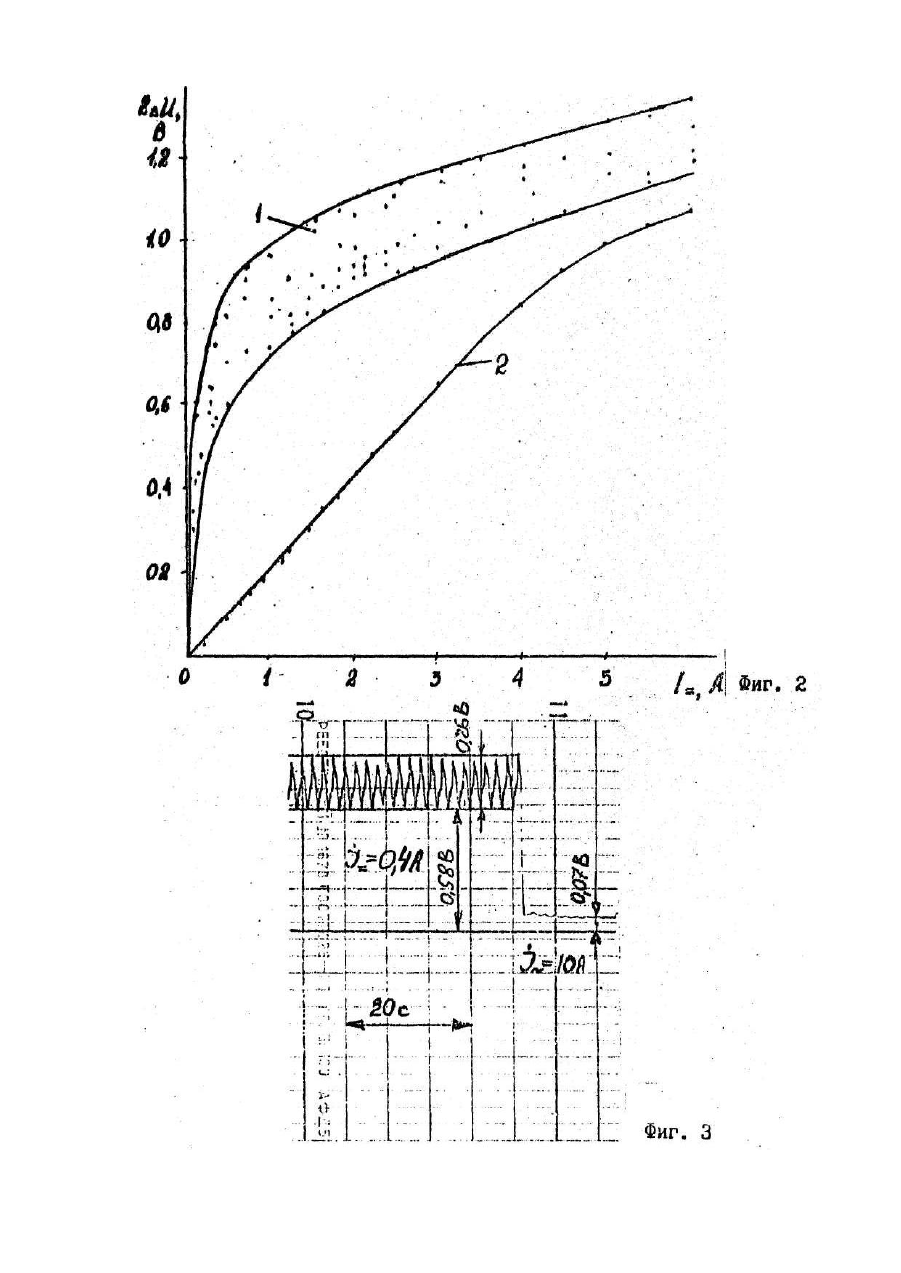

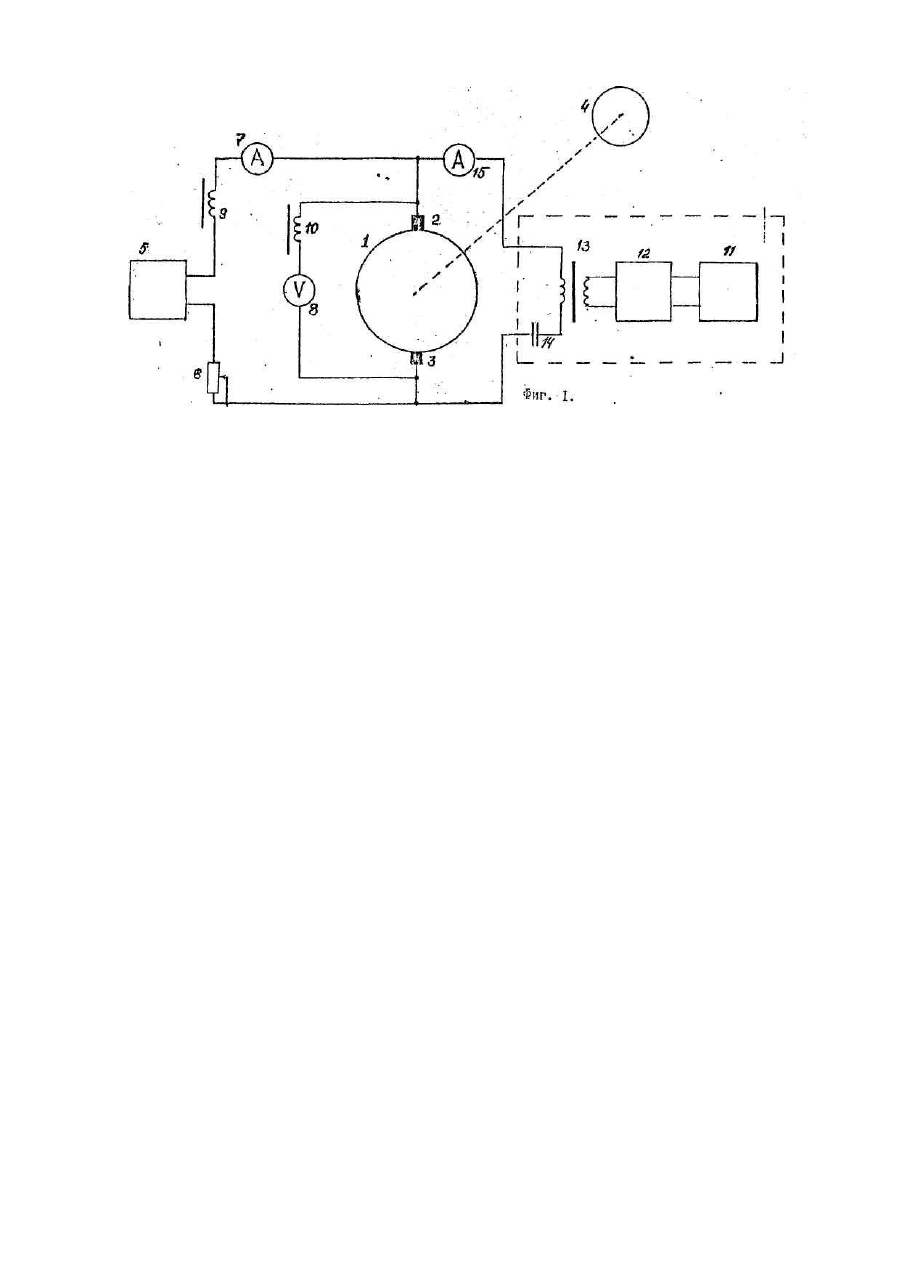

Изобретение относится к электротехнике, в частности к способам токосъема посредством скользящих контактов коллекторов или контактных колец электрических машин. Известны способы токосъема со стабилизацией переходного сопротивления скользящего контакта токосъемников, заключающиеся в тщательной притирке щеток и систематическом контроле за их состоянием и величиной нажатия, в использовании нажимных пружин со специальными характеристиками, использование щеток различного состава и пропитки, щеток с прорезями и сверлениями, использование контактных колец со спиральными канавками и т.д. [1]. Однако все эти способы предусматривают только стабилизацию величины переходного сопротивления скользящего контакта при воздействии различных факторов и не решают задачу уменьшения величины переходного сопротивления, а значит снижения потерь мощности при токопередаче. Наиболее близким к изобретению по решаемой задаче является способ токосъема, заключающийся в пропускании через токосъемник постоянного или переменного тока низкой частоты [2]. Для уменьшения переходного сопротивления токосъемные кольца выполняют из серебра, щетки изготавливают из смеси порошков серебра и графита, а для увеличения стабильности переходного сопротивления, а значит и потребляемого тока устанавливают на каждом контактном кольце три щетки, сдвинутые на треть окружности. Этот способ хотя и позволяет снизить переходное сопротивление скользящего контакта токосъемника и повысить его стабильность, но все же в некоторых случаях этого бывает недостаточно, кроме того в этом способе используются дорогостоящие материалы. Задачей настоящего изобретения является улучшение характеристик токопередачи, а именно, снижение падения напряжения и потерь мощности рабочего тока в токосъемнике путем уменьшения и стабилизации величины переходного сопротивления на скользящем контакте токосъемника. Поставленная задача достигается тем, что в способе токосъема, заключающемся в пропускании через токосъемник постоянного или переменного тока низкой частоты, через токосъемник дополнительно пропускают ток высокой частоты. Благодаря наличию новых существенных признаков предлагаемого решения в совокупности с известными достигается новый технический результат, заключающийся в том, что снижается и стабилизируется величина переходного сопротивления скользящего контакта токосъемника и, как следствие, - улучшаются характеристики токопередачи, а также упрощается процедура наладки токосъемника. На фиг. 1-3 представлены чертежи, поясняющие описываемый способ. Медное кольцо 1, на траверсе которого установлены две изолированные друг от друга щетки 2 и 3, приводится во вращение двигателем 4 с регулируемой скоростью. Рабочий постоянный ток через щетки и кольцо пропускается от стабилизированного источника 5 через реостат 6. Величина тока устанавливается напряжением источника 5 сопротивлением реостата 6, и измеряется амперметром постоянного тока 7, падения напряжения 2 U на участке цепи положительная щетка 2 -кольцо 1 - отрицательная щетка 3 контролируется вольтметром 8 постоянного тока. Дополнительными к этой части известной схемы элементами являются дроссели 9 и 10, исключающие протекание тока высокой частоты через источник 5 и вольтметр 8. Для подачи тока высокой частоты на щетки 2 и 3 используется источник, содержащий генератор звуковой частоты 11, усилитель 12, разделительный трансформатор 13 и разделительный конденсатор 14, величина тока высокой частоты контролируется амперметром 15. Принципиальное отличие предлагаемого способа от известных заключается в использовании схемного решения вместо конструктивных или те хнологических. Использование предлагаемого способа токосъема по сравнению с существующими обеспечивает следующие преимущества: - позволяет решить задачу снижения и стабилизации переходного сопротивления на практически любых типах щеток. простым, дешевым способом; - обеспечивает снижение падения напряжения и потерь мощности рабочего тока при токопередаче вследствие снижения переходного сопротивления на скользящем контакте токосъемника; - позволяет упростить наладку щеточного аппарата токосъемника вследствие повышения стабилизации переходного сопротивления; - позволяет значительно сократить время на сравнительные испытания щеток, например, щеток одного типа, предназначенных для установки в один щеточный аппарат, поскольку падение напряжения на скользящем контакте устанавливается одновременно с установкой заданного значения тока. Предлагаемый, способ может найти широкое применение в экспериментальных работах, например при исследовании процессов коммутации, при исследовании физических процессов, протекающих в скользящем контакте и т.п.
