Спосіб визначення модуля пружності вала насосного агрегата
Номер патенту: 19836
Опубліковано: 15.01.2007
Автори: Колотило Віктор Дмитрович, Чорний Анатолій Петрович, Петросов Валерій Альбертович, Казакевіч Андрєй Вячеслав, Байбула Віктор Федорович
Формула / Реферат

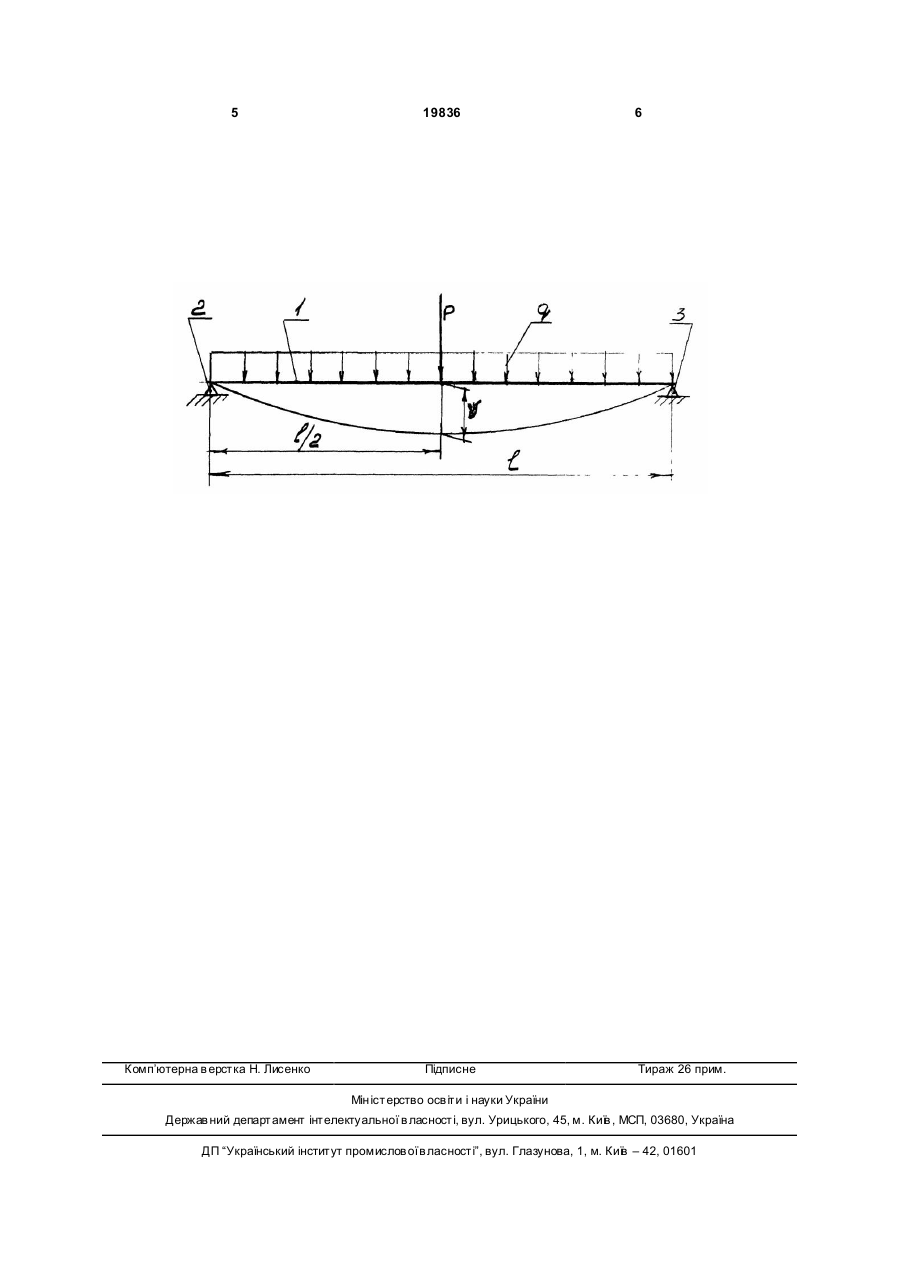

Спосіб визначення модуля пружності вала насосного агрегата, що включає визначення модуля пружності по зусиллю навантаження зразка вала на випробному пристрої і по відповідних цьому зусиллю змінах розмірів зразка, який відрізняється тим, що модуль пружності визначають по поперечному навантаженню самого вала, який установлюють горизонтально на пристрій у вигляді двох опор по кінцях, власною масою або власною масою і додатковим зосередженим зусиллям по його довжині посередині між опорами та по відповідному їм максимальному прогину вала, користуючись формулами:
де:
Є - фактичний модуль пружності вала;
- довжина вала між опорами;
Q - маса вала;
Р - додаткове зосереджене зусилля посередині довжини між опорами вала;
І - момент інерції поперечного перерізу вала;
Umax - максимальний прогин вала по його довжині посередині між опорами.
Текст

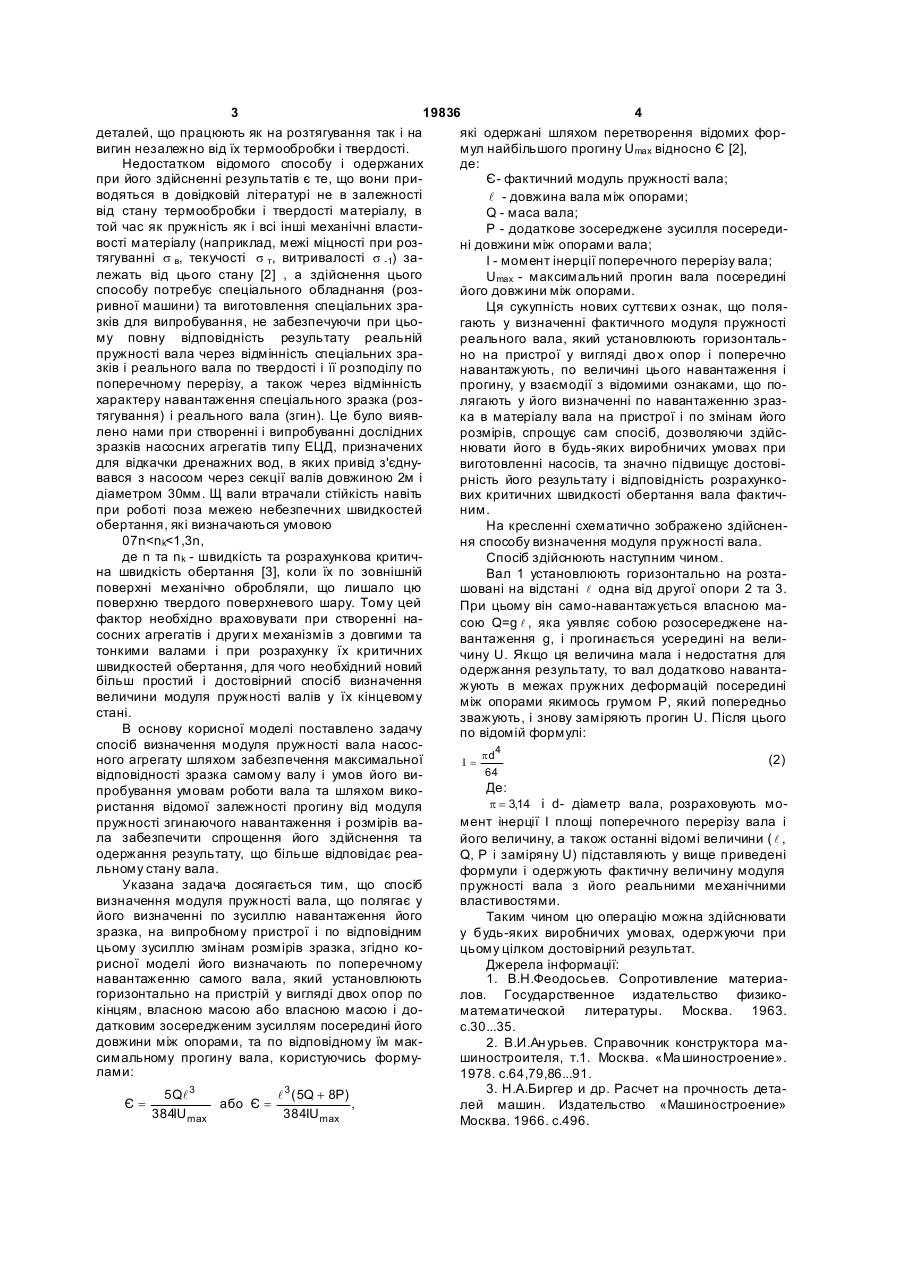

Спосіб визначення модуля пружності вала насосного агрегата, що включає визначення модуля пружності по зусиллю навантаження зразка вала на випробному пристрої і по відповідних цьому зусиллю змінах розмірів зразка, який відрі 2 3 19836 4 деталей, що працюють як на розтягування так і на які одержані шляхом перетворення відомих форвигин незалежно від їх термообробки і твердості. мул найбільшого прогину Umax відносно Є [2], Недостатком відомого способу і одержаних де: при його здійсненні результатів є те, що вони приЄ- фактичний модуль пружності вала; водяться в довідковій літературі не в залежності l - довжина вала між опорами; від стану термообробки і твердості матеріалу, в Q - маса вала; той час як пружність як і всі інші механічні властиР - додаткове зосереджене зусилля посередивості матеріалу (наприклад, межі міцності при розні довжини між опорами вала; тягуванні s в, текучості s т, витривалості s -1) заІ - момент інерції поперечного перерізу вала; лежать від цього стану [2] , а здійснення цього Umax - максимальний прогин вала посередині способу потребує спеціального обладнання (розйого довжини між опорами. ривної машини) та виготовлення спеціальних зраЦя сукупність нових суттєви х ознак, що полязків для випробування, не забезпечуючи при цьогають у визначенні фактичного модуля пружності му повну відповідність результату реальній реального вала, який установлюють горизонтальпружності вала через відмінність спеціальних зрано на пристрої у вигляді дво х опор і поперечно зків і реального вала по твердості і її розподілу по навантажують, по величині цього навантаження і поперечному перерізу, а також через відмінність прогину, у взаємодії з відомими ознаками, що похарактеру навантаження спеціального зразка (розлягають у його визначенні по навантаженню зразтягування) і реального вала (згин). Це було виявка в матеріалу вала на пристрої і по змінам його лено нами при створенні і випробуванні дослідних розмірів, спрощує сам спосіб, дозволяючи здійсзразків насосних агрегатів типу ЕЦД, призначених нювати його в будь-яких виробничих умовах при для відкачки дренажних вод, в яких привід з'єднувиготовленні насосів, та значно підвищує достовівався з насосом через секції валів довжиною 2м і рність його результату і відповідність розрахункодіаметром 30мм. Щ вали втрачали стійкість навіть вих критичних швидкості обертання вала фактичпри роботі поза межею небезпечних швидкостей ним. обертання, які визначаються умовою На кресленні схематично зображено здійснен07n
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the modulus of elasticity of the shaft of a pump unit
Автори англійськоюChornyi Anatolii Petrovych, Petrosov Valerii Albertovych, Kolotilo Viktor Dmytrovych, Baibula Viktor Fedorovych, Cazachevici Andrei Veaceslav
Назва патенту російськоюСпособ определения модуля упругости вала насосного агрегата
Автори російськоюЧорный Анатолий Петрович, Черный Анатолий Петрович, Петросов Валерий Альбертович, Колотило Виктор Дмитриевич, Байбула Виктор Федорович
МПК / Мітки
МПК: G01N 3/20, G01N 33/20
Мітки: пружності, насосного, агрегата, спосіб, модуля, вала, визначення
