Пристрій для вимірювання зусиль в колоні бурильних труб

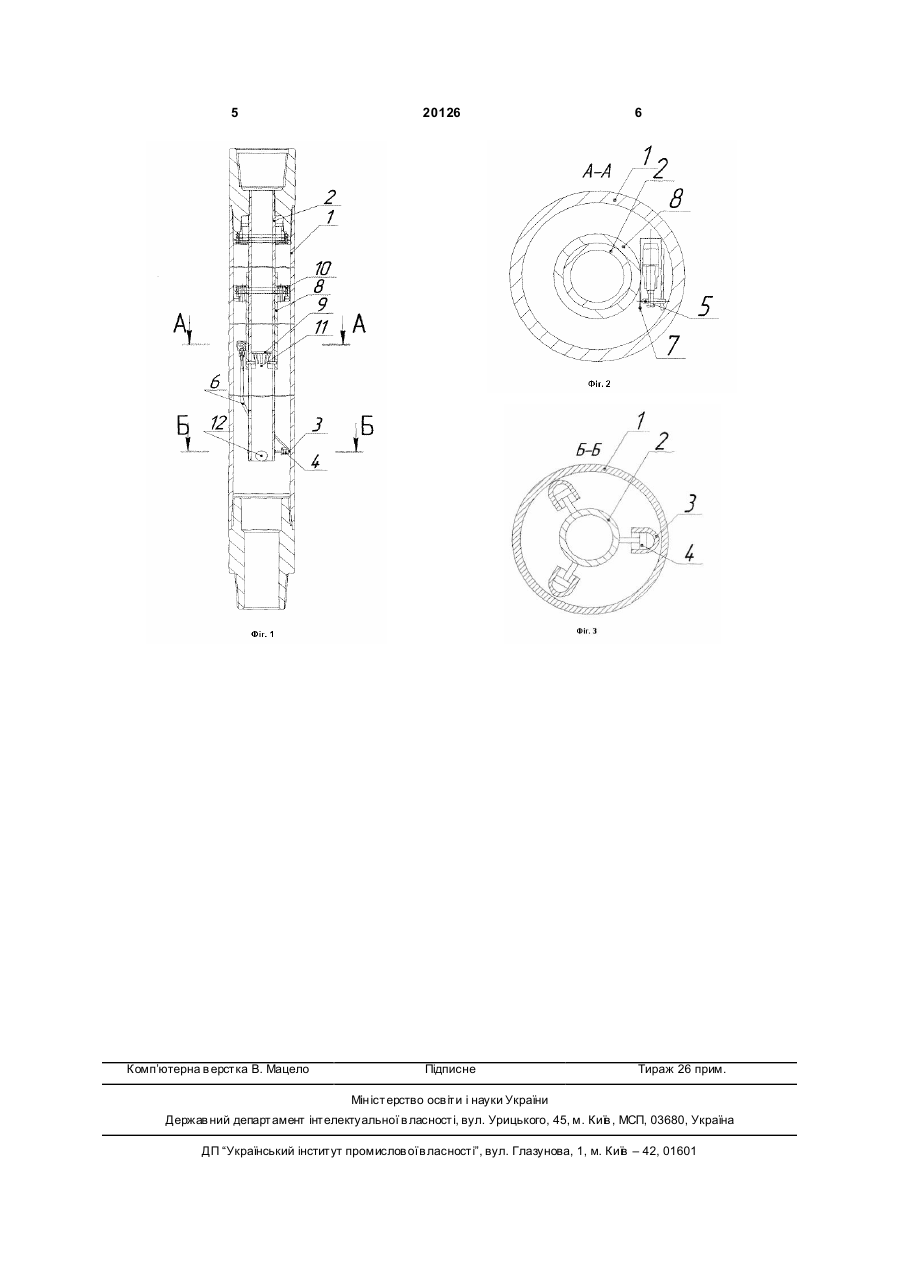

Пристрій для вимірювання зусиль в колоні бурильних тр уб, що містить записувальний вузол та пружний елемент, який виконаний у вигляді тарованої по жорсткості ділянки труби, нерухому втулку, виконану у вигляді консолі, на вільному 3 20126 4 ливістю взаємодії з розміщеними всередині труби Пластина служить для реєстрації на ній згиавтономним записуючим вузлом із годинниковим наючих зусиль. механізмом. Додаткова рухома втулка більшого ніж неруВказаний пристрій має низьку точність виміхома діаметру забезпечує переміщення пластини рювання. Це пов'язано з тим, що в якості записуювздовж нерухомої втулки в момент вимірювання. чого пристрою використовують годинниковий меКорисна модель ілюструється кресленням, де ханізм, який працює протягом всього часу на Фіг.1 зображено принципову схему пристрою, перебування пристрою у свердловині і покази прина Фіг.2 розріз А-А на Фіг.1, на Фіг.3 розріз Б-Б на строю записуються на круговій діаграмі, а тому не Фіг.1. завжди вдається точно розшифрува ти записані Пристрій складається з корпуса 1, нерухомої покази і виявити відповідність зафіксованого знавтулки 2, циліндрів 3, нерухомих поршнів 4, самочення зусилля певному моменту часу. писця 5, трубопроводу 6, металевої пластини 7, В основу корисної моделі покладено завдання рухомої втулки 8, корзини 9, пружини 10. підвищити точність вимірювань згинаючих зусиль, Пристрій працює наступним чином: які виникають в бурильній колоні при проводці Пристрій включають в компоновку низу бурисвердловини, шляхом фіксації певних значень льної колони в тому перерізі в якому потрібно визгинаючих зусиль у певний момент часу. значити згинаючі зусилля. Поставлена задача вирішується наступним Для того щоб виміряти згинаючі зусилля в бучином. рильній колоні необхідно вкинути в бурильну коУ відомий пристрій для вимірювання зусиль в лону металеву кульку 12. Кулька сідає в корзину 9 бурильній колоні, який містить загальну з прототиі перекриває промивальний отвір 11. Після того, як пом ознаку, таку як записуючий пристрій та пружкулька перекрила отвір, при включеній циркуляції ній елемент, який виконаний у вигляді тарованої бурового розчину, у верхній частині пристрою зропо жорсткості ділянки труби, нерухому втулку, вистає тиск. Це призводить до повздовжнього переконану у вигляді консолі на вільному кінці якої заміщення втулки 8 по пазах прорізаних у вн утрішній кріплені, мінімум три перетворювачі переміщень, втулці 2. кожен з яких складається з поршня та циліндра, до При знаходженні пристрою у свердловині нетого ж поршні перетворювачів закріплені жорстко рухома втулка 2 переміщається у поперечному на вільному кінці втулки, а циліндри встановлені з напрямі відносно корпуса 1. Переміщення втулки є можливістю контакту із внутрішньою поверхнею пропорційним до згинаючих зусиль, що діють на труби, при цьому пристрій має розміщені в серенеї. Це переміщення сприймається циліндрами 3, дині труби три гідропідсилювачі, робочі порожнини які переміщаються відносно нерухомих поршнів 4 і яких з'єднані трубопроводами із порожнинами відчерез робочу рідину по трубопроводу 6 передають повідних перетворювачів переміщень, згідно з конавантаження на самописець 5. рисною моделлю додатково введено підпружинену На втулці 8 закріплена металева пластина 7, рухому втулку більшого ніж нерухома втулка діаяка переміщається разом з втулкою. При переміметру до якої кріпиться пластина з м'якого металу, щенні втулки 8, самописець залишає криву на а сама втулка встановлена у повздовжні пази на пластині 7 у вигляді подряпини. нерухомій втулці. При досягненні втулкою нижнього торця пазів Пази, прорізані в нерухомій втулці, дозволявідбувається подальше зростання тиску, під дією ють рухомій втулці переміщатися вздовж нерухоякого кулька проходить крізь корзину і падає в нимої втулки. жню частину пристрою. Після чого втулка під дією Пружина забезпечує повернення рухомої втупружини 10 повертається у ви хідне положення. лки у вихідне положення після проведення вимірювання. 5 Комп’ютерна в ерстка В. Мацело 20126 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
