Закупорювальний пристрій для пляшки

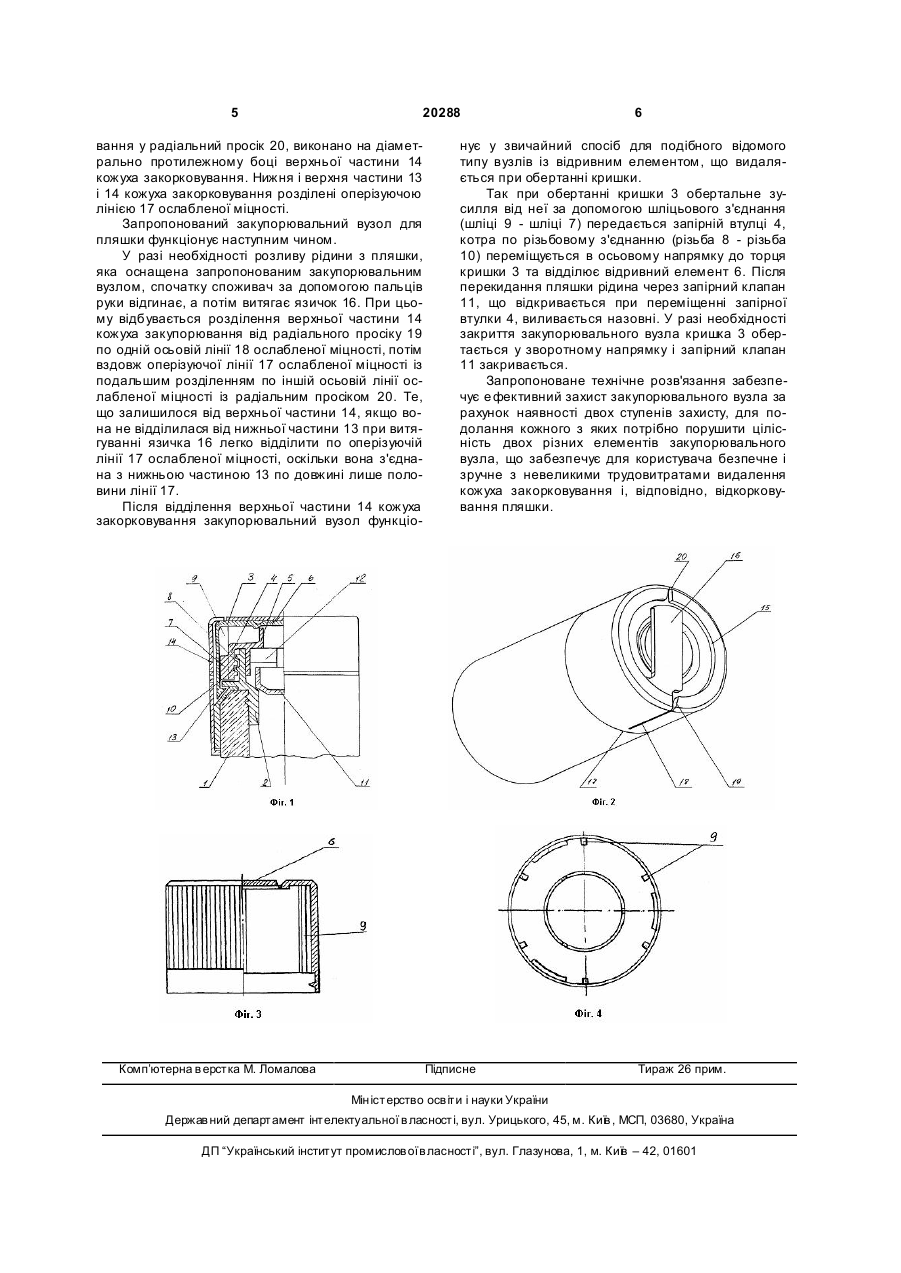

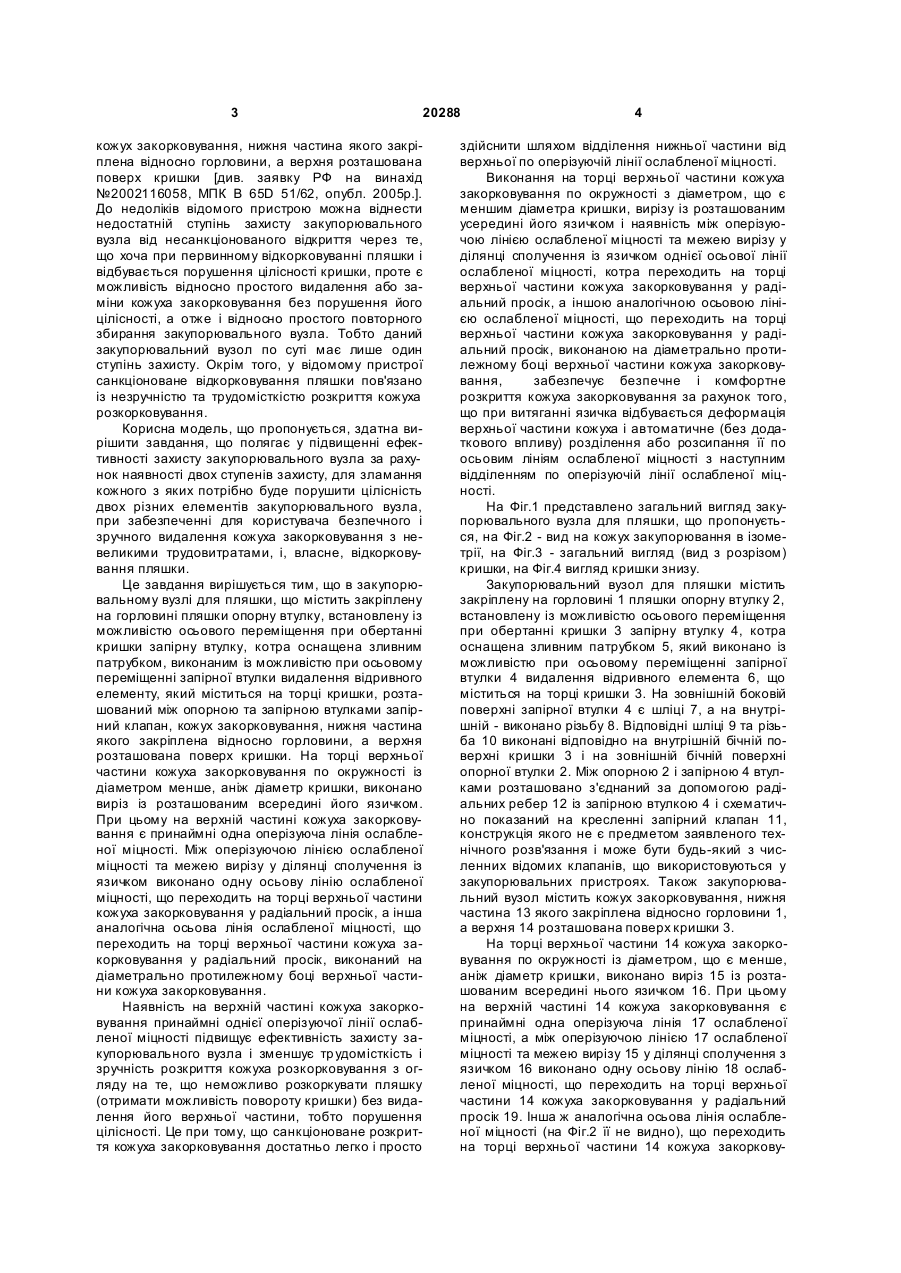

Закупорювальний пристрій для пляшки, що містить закріплену на горловині пляшки опорну втулку, встановлену з можливістю осьового переміщення при обертанні кришки запірну втулк у, котра оснащена зливним патрубком, виконаним із можливістю видалення відривного елемента, який міститься на торці верхньої частини кришки, при осьовому переміщенні запірної втулки розташований між опорною та запірною втулками запірний клапан, кожух закорковування, нижня частина яко 3 20288 кожух закорковування, нижня частина якого закріплена відносно горловини, а верхня розташована поверх кришки [див. заявку РФ на винахід №2002116058, МПК В 65D 51/62, опубл. 2005р.]. До недоліків відомого пристрою можна віднести недостатній ступінь захисту закупорювального вузла від несанкціонованого відкриття через те, що хоча при первинному відкорковуванні пляшки і відбувається порушення цілісності кришки, проте є можливість відносно простого видалення або заміни кожуха закорковування без порушення його цілісності, а отже і відносно простого повторного збирання закупорювального вузла. Тобто даний закупорювальний вузол по суті має лише один ступінь захисту. Окрім того, у відомому пристрої санкціоноване відкорковування пляшки пов'язано із незручністю та трудомісткістю розкриття кожуха розкорковування. Корисна модель, що пропонується, здатна вирішити завдання, що полягає у підвищенні ефективності захисту закупорювального вузла за рахунок наявності двох ступенів захисту, для зламання кожного з яких потрібно буде порушити цілісність двох різних елементів закупорювального вузла, при забезпеченні для користувача безпечного і зручного видалення кожуха закорковування з невеликими трудовитратами, і, власне, відкорковування пляшки. Це завдання вирішується тим, що в закупорювальному вузлі для пляшки, що містить закріплену на горловині пляшки опорну втулку, встановлену із можливістю осьового переміщення при обертанні кришки запірну втулку, котра оснащена зливним патрубком, виконаним із можливістю при осьовому переміщенні запірної втулки видалення відривного елементу, який міститься на торці кришки, розташований між опорною та запірною втулками запірний клапан, кожух закорковування, нижня частина якого закріплена відносно горловини, а верхня розташована поверх кришки. На торці верхньої частини кожуха закорковування по окружності із діаметром менше, аніж діаметр кришки, виконано виріз із розташованим всередині його язичком. При цьому на верхній частині кожуха закорковування є принаймні одна оперізуюча лінія ослабленої міцності. Між оперізуючою лінією ослабленої міцності та межею вирізу у ділянці сполучення із язичком виконано одну осьову лінію ослабленої міцності, що переходить на торці верхньої частини кожуха закорковування у радіальний просік, а інша аналогічна осьова лінія ослабленої міцності, що переходить на торці верхньої частини кожуха закорковування у радіальний просік, виконаний на діаметрально протилежному боці верхньої частини кожуха закорковування. Наявність на верхній частині кожуха закорковування принаймні однієї оперізуючої лінії ослабленої міцності підвищує ефективність захисту закупорювального вузла і зменшує тр удомісткість і зручність розкриття кожуха розкорковування з огляду на те, що неможливо розкоркувати пляшку (отримати можливість повороту кришки) без видалення його верхньої частини, тобто порушення цілісності. Це при тому, що санкціоноване розкриття кожуха закорковування достатньо легко і просто 4 здійснити шляхом відділення нижньої частини від верхньої по оперізуючій лінії ослабленої міцності. Виконання на торці верхньої частини кожуха закорковування по окружності з діаметром, що є меншим діаметра кришки, вирізу із розташованим усередині його язичком і наявність між оперізуючою лінією ослабленої міцності та межею вирізу у ділянці сполучення із язичком однієї осьової лінії ослабленої міцності, котра переходить на торці верхньої частини кожуха закорковування у радіальний просік, а іншою аналогічною осьовою лінією ослабленої міцності, що переходить на торці верхньої частини кожуха закорковування у радіальний просік, виконаною на діаметрально протилежному боці верхньої частини кожуха закорковування, забезпечує безпечне і комфортне розкриття кожуха закорковування за рахунок того, що при витяганні язичка відбувається деформація верхньої частини кожуха і автоматичне (без додаткового впливу) розділення або розсипання її по осьовим лініям ослабленої міцності з наступним відділенням по оперізуючій лінії ослабленої міцності. На Фіг.1 представлено загальний вигляд закупорювального вузла для пляшки, що пропонується, на Фіг.2 - вид на кожух закупорювання в ізометрії, на Фіг.3 - загальний вигляд (вид з розрізом) кришки, на Фіг.4 вигляд кришки знизу. Закупорювальний вузол для пляшки містить закріплену на горловині 1 пляшки опорну втулку 2, встановлену із можливістю осьового переміщення при обертанні кришки 3 запірну втулку 4, котра оснащена зливним патрубком 5, який виконано із можливістю при осьовому переміщенні запірної втулки 4 видалення відривного елемента 6, що міститься на торці кришки 3. На зовнішній боковій поверхні запірної втулки 4 є шліці 7, а на внутрішній - виконано різьбу 8. Відповідні шліці 9 та різьба 10 виконані відповідно на внутрішній бічній поверхні кришки 3 і на зовнішній бічній поверхні опорної втулки 2. Між опорною 2 і запірною 4 втулками розташовано з'єднаний за допомогою радіальних ребер 12 із запірною втулкою 4 і схематично показаний на кресленні запірний клапан 11, конструкція якого не є предметом заявленого технічного розв'язання і може бути будь-який з численних відомих клапанів, що використовуються у закупорювальних пристроях. Також закупорювальний вузол містить кожух закорковування, нижня частина 13 якого закріплена відносно горловини 1, а верхня 14 розташована поверх кришки 3. На торці верхньої частини 14 кожуха закорковування по окружності із діаметром, що є менше, аніж діаметр кришки, виконано виріз 15 із розташованим всередині нього язичком 16. При цьому на верхній частині 14 кожуха закорковування є принаймні одна оперізуюча лінія 17 ослабленої міцності, а між оперізуючою лінією 17 ослабленої міцності та межею вирізу 15 у ділянці сполучення з язичком 16 виконано одну осьову лінію 18 ослабленої міцності, що переходить на торці верхньої частини 14 кожуха закорковування у радіальний просік 19. Інша ж аналогічна осьова лінія ослабленої міцності (на Фіг.2 її не видно), що переходить на торці верхньої частини 14 кожуха закоркову 5 20288 вання у радіальний просік 20, виконано на діаметрально протилежному боці верхньої частини 14 кожуха закорковування. Нижня і верхня частини 13 і 14 кожуха закорковування розділені оперізуючою лінією 17 ослабленої міцності. Запропонований закупорювальний вузол для пляшки функціонує наступним чином. У разі необхідності розливу рідини з пляшки, яка оснащена запропонованим закупорювальним вузлом, спочатку споживач за допомогою пальців руки відгинає, а потім витягає язичок 16. При цьому відбувається розділення верхньої частини 14 кожуха закупорювання від радіального просіку 19 по одній осьовій лінії 18 ослабленої міцності, потім вздовж оперізуючої лінії 17 ослабленої міцності із подальшим розділенням по іншій осьовій лінії ослабленої міцності із радіальним просіком 20. Те, що залишилося від верхньої частини 14, якщо вона не відділилася від нижньої частини 13 при витягуванні язичка 16 легко відділити по оперізуючій лінії 17 ослабленої міцності, оскільки вона з'єднана з нижньою частиною 13 по довжині лише половини лінії 17. Після відділення верхньої частини 14 кожуха закорковування закупорювальний вузол функціо Комп’ютерна в ерстка М. Ломалова 6 нує у звичайний спосіб для подібного відомого типу вузлів із відривним елементом, що видаляється при обертанні кришки. Так при обертанні кришки 3 обертальне зусилля від неї за допомогою шліцьового з'єднання (шліці 9 - шліці 7) передається запірній втулці 4, котра по різьбовому з'єднанню (різьба 8 - різьба 10) переміщується в осьовому напрямку до торця кришки 3 та відділює відривний елемент 6. Після перекидання пляшки рідина через запірний клапан 11, що відкривається при переміщенні запірної втулки 4, виливається назовні. У разі необхідності закриття закупорювального вузла кришка 3 обертається у зворотному напрямку і запірний клапан 11 закривається. Запропоноване технічне розв'язання забезпечує е фективний захист закупорювального вузла за рахунок наявності двох ступенів захисту, для подолання кожного з яких потрібно порушити цілісність двох різних елементів закупорювального вузла, що забезпечує для користувача безпечне і зручне з невеликими трудовитратами видалення кожуха закорковування і, відповідно, відкорковування пляшки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
