Закупорювальний пристрій для пляшки з рідиною

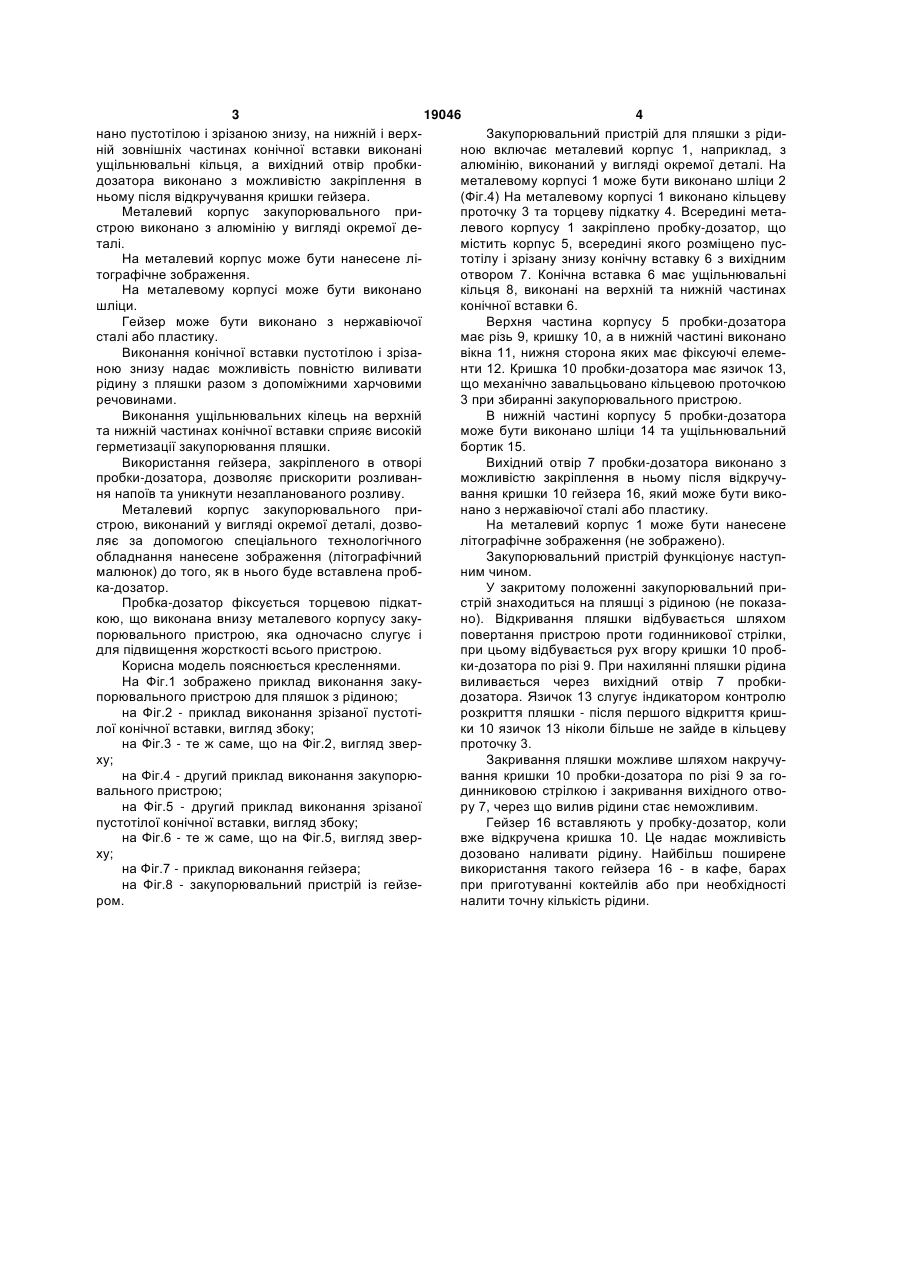

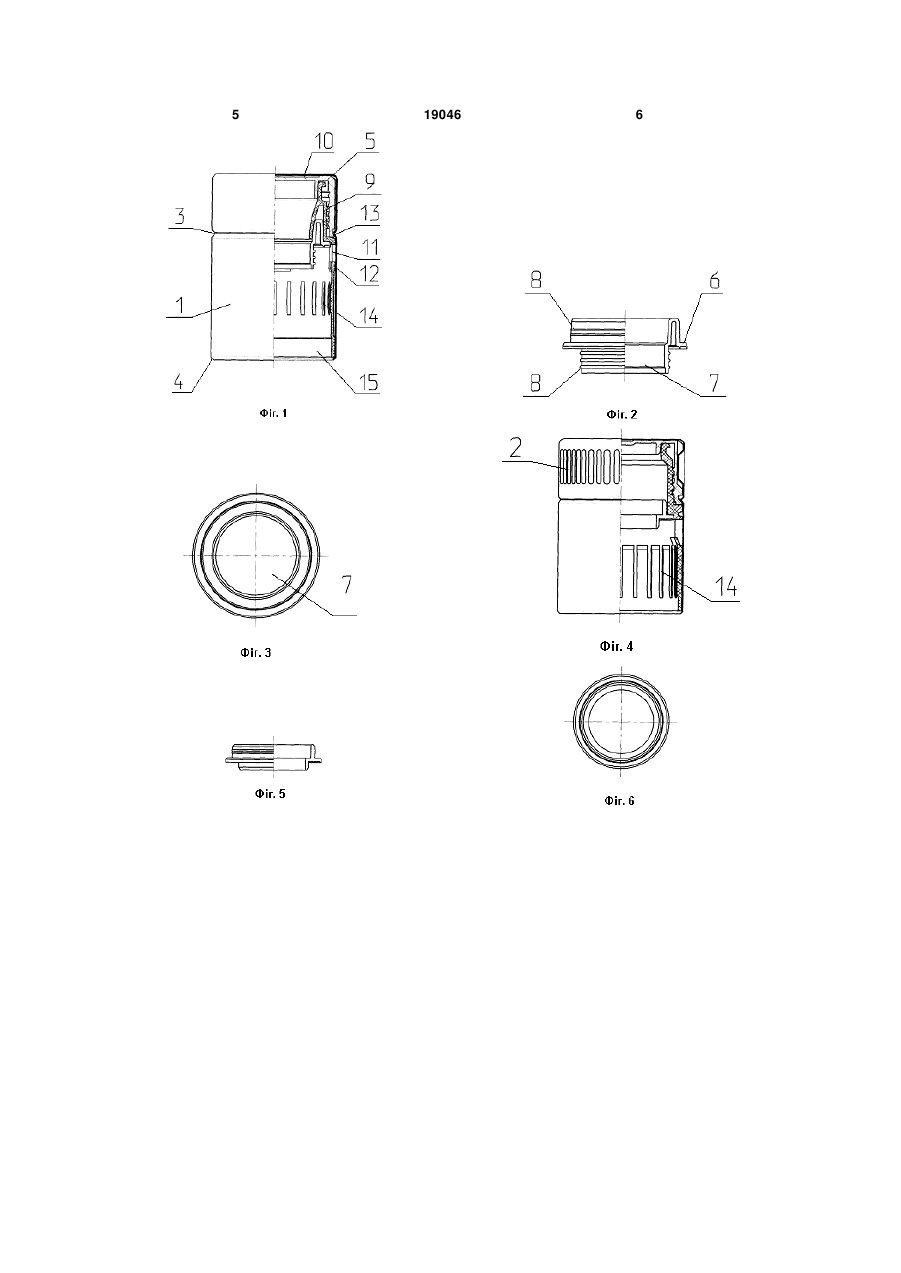

1. Закупорювальний пристрій для пляшки з рідиною, який включає металевий корпус, на якому виконано кільцеву проточку та торцеву підкатку, всередині металевого корпусу закріплено пробку-дозатор, що містить корпус, вихідний отвір, кришку, конічну вставку, кільцеву проточку, різь, язичок, який відрізняється тим, що конічну вставку виконано пустотілою і зрізаною знизу, на нижній і верхній частинах конічної вставки виконані ущі 3 19046 4 нано пустотілою і зрізаною знизу, на нижній і верхЗакупорювальний пристрій для пляшки з рідиній зовнішніх частинах конічної вставки виконані ною включає металевий корпус 1, наприклад, з ущільнювальні кільця, а вихідний отвір пробкиалюмінію, виконаний у вигляді окремої деталі. На дозатора виконано з можливістю закріплення в металевому корпусі 1 може бути виконано шліци 2 ньому після відкручування кришки гейзера. (Фіг.4) На металевому корпусі 1 виконано кільцеву Металевий корпус закупорювального припроточку 3 та торцеву підкатку 4. Всередині метастрою виконано з алюмінію у вигляді окремої делевого корпусу 1 закріплено пробку-дозатор, що талі. містить корпус 5, всередині якого розміщено пусНа металевий корпус може бути нанесене літотілу і зрізану знизу конічну вставку 6 з вихідним тографічне зображення. отвором 7. Конічна вставка 6 має ущільнювальні На металевому корпусі може бути виконано кільця 8, виконані на верхній та нижній частинах шліци. конічної вставки 6. Гейзер може бути виконано з нержавіючої Верхня частина корпусу 5 пробки-дозатора сталі або пластику. має різь 9, кришку 10, а в нижній частині виконано Виконання конічної вставки пустотілою і зрізавікна 11, нижня сторона яких має фіксуючі елеменою знизу надає можливість повністю виливати нти 12. Кришка 10 пробки-дозатора має язичок 13, рідину з пляшки разом з допоміжними харчовими що механічно завальцьовано кільцевою проточкою речовинами. 3 при збиранні закупорювального пристрою. Виконання ущільнювальних кілець на верхній В нижній частині корпусу 5 пробки-дозатора та нижній частинах конічної вставки сприяє високій може бути виконано шліци 14 та ущільнювальний герметизації закупорювання пляшки. бортик 15. Використання гейзера, закріпленого в отворі Вихідний отвір 7 пробки-дозатора виконано з пробки-дозатора, дозволяє прискорити розливанможливістю закріплення в ньому після відкручуня напоїв та уникнути незапланованого розливу. вання кришки 10 гейзера 16, який може бути викоМеталевий корпус закупорювального принано з нержавіючої сталі або пластику. строю, виконаний у вигляді окремої деталі, дозвоНа металевий корпус 1 може бути нанесене ляє за допомогою спеціального технологічного літографічне зображення (не зображено). обладнання нанесене зображення (літографічний Закупорювальний пристрій функціонує наступмалюнок) до того, як в нього буде вставлена пробним чином. ка-дозатор. У закритому положенні закупорювальний приПробка-дозатор фіксується торцевою підкатстрій знаходиться на пляшці з рідиною (не показакою, що виконана внизу металевого корпусу закуно). Відкривання пляшки відбувається шляхом порювального пристрою, яка одночасно слугує і повертання пристрою проти годинникової стрілки, для підвищення жорсткості всього пристрою. при цьому відбувається рух вгору кришки 10 пробКорисна модель пояснюється кресленнями. ки-дозатора по різі 9. При нахилянні пляшки рідина На Фіг.1 зображено приклад виконання закувиливається через вихідний отвір 7 пробкипорювального пристрою для пляшок з рідиною; дозатора. Язичок 13 слугує індикатором контролю на Фіг.2 - приклад виконання зрізаної пустотірозкриття пляшки - після першого відкриття кришлої конічної вставки, вигляд збоку; ки 10 язичок 13 ніколи більше не зайде в кільцеву на Фіг.3 - те ж саме, що на Фіг.2, вигляд зверпроточку 3. ху; Закривання пляшки можливе шляхом накручуна Фіг.4 - другий приклад виконання закупорювання кришки 10 пробки-дозатора по різі 9 за говального пристрою; динниковою стрілкою і закривання вихідного отвона Фіг.5 - другий приклад виконання зрізаної ру 7, через що вилив рідини стає неможливим. пустотілої конічної вставки, вигляд збоку; Гейзер 16 вставляють у пробку-дозатор, коли на Фіг.6 - те ж саме, що на Фіг.5, вигляд звервже відкручена кришка 10. Це надає можливість ху; дозовано наливати рідину. Найбільш поширене на Фіг.7 - приклад виконання гейзера; використання такого гейзера 16 - в кафе, барах на Фіг.8 - закупорювальний пристрій із гейзепри приготуванні коктейлів або при необхідності ром. налити точну кількість рідини. 5 19046 6 7 Комп’ютерна верстка Л. Купенко 19046 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
