Застосування шнекового екстрактора як пристрою для екстракції твердої корисної копалини (бурого вугілля)

Номер патенту: 20326

Опубліковано: 15.01.2007

Автори: Соколик Василь Михайлович, Бєлов Олександр Павлович

Завантажити PDF файл.

Формула / Реферат

Застосування шнекового екстрактора як пристрою для екстракції твердої корисної копалини (бурого вугілля).

Текст

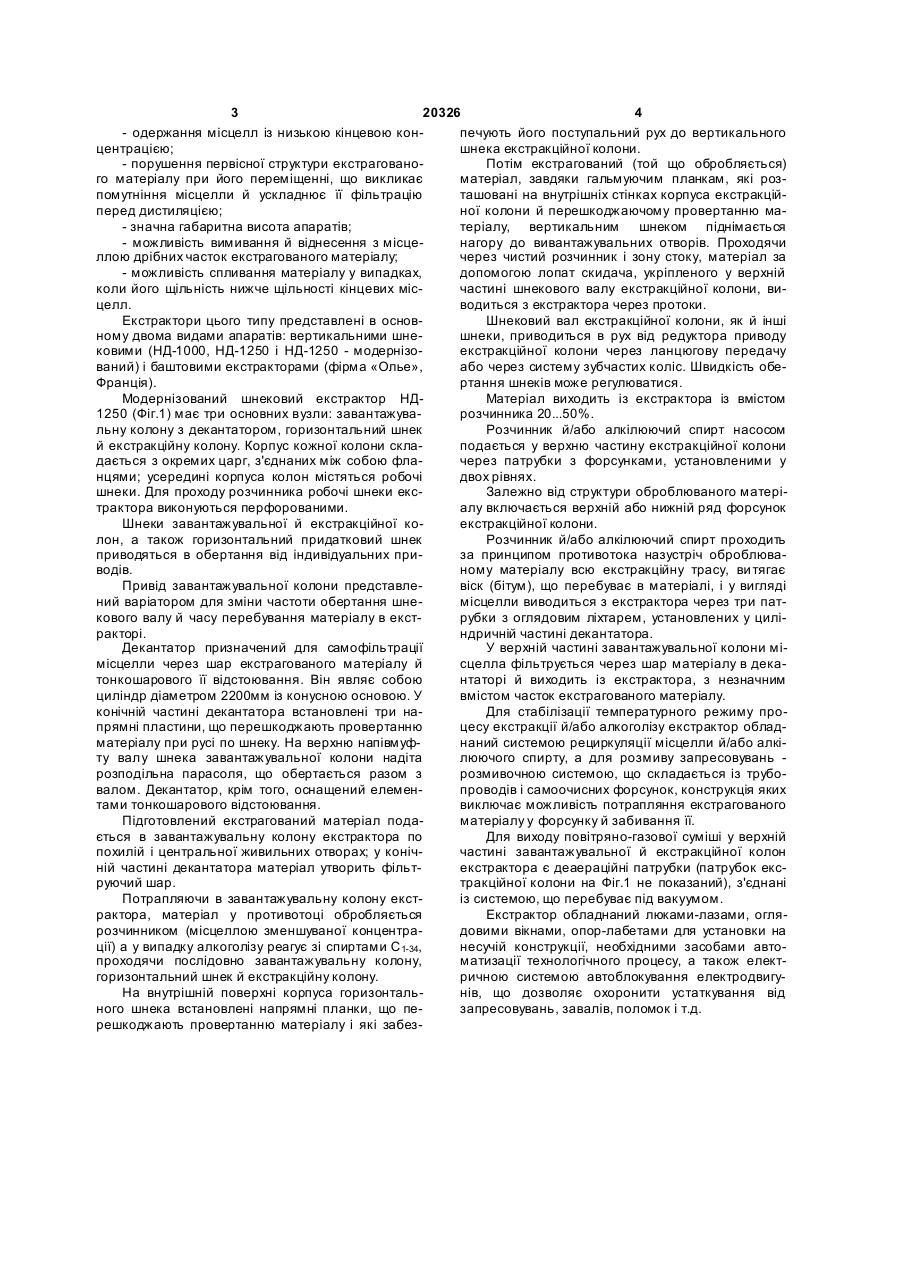

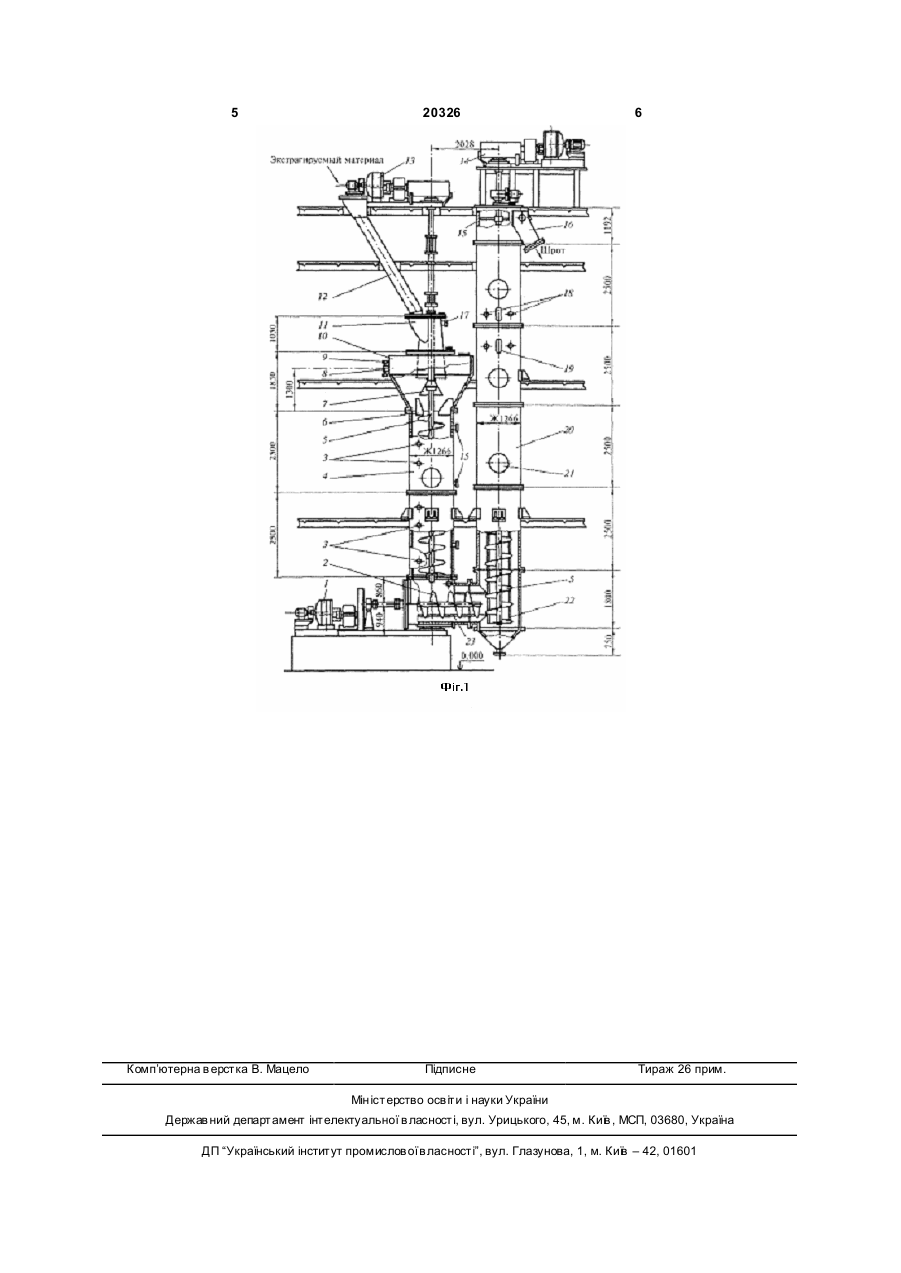

Застосування шнекового екстрактора як пристрою для екстракції твердої корисної копалини (бурого вугілля). (19) (21) u200608484 (22) 28.07.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Бєлов Олександр Павлович, Соколик Василь Ми хайлович 3 20326 4 - одержання місцелл із низькою кінцевою конпечують його поступальний рух до вертикального центрацією; шнека екстракційної колони. - порушення первісної структури екстрагованоПотім екстрагований (той що обробляється) го матеріалу при його переміщенні, що викликає матеріал, завдяки гальмуючим планкам, які розпомутніння місцелли й ускладнює її фільтрацію ташовані на внутрішніх стінках корпуса екстракційперед дистиляцією; ної колони й перешкоджаючому провертанню ма- значна габаритна висота апаратів; теріалу, вертикальним шнеком піднімається - можливість вимивання й віднесення з місценагору до вивантажувальних отворів. Проходячи ллою дрібних часток екстрагованого матеріалу; через чистий розчинник і зону стоку, матеріал за - можливість спливання матеріалу у випадках, допомогою лопат скидача, укріпленого у верхній коли його щільність нижче щільності кінцевих місчастині шнекового валу екстракційної колони, вицелл. водиться з екстрактора через протоки. Екстрактори цього типу представлені в основШнековий вал екстракційної колони, як й інші ному двома видами апаратів: вертикальними шнешнеки, приводиться в рух від редуктора приводу ковими (НД-1000, НД-1250 і НД-1250 - модернізоекстракційної колони через ланцюгову передачу ваний) і баштовими екстракторами (фірма «Олье», або через систему зубчастих коліс. Швидкість обеФранція). ртання шнеків може регулюватися. Модернізований шнековий екстрактор НДМатеріал виходить із екстрактора із вмістом 1250 (Фіг.1) має три основних вузли: завантажуварозчинника 20...50%. льну колону з декантатором, горизонтальний шнек Розчинник й/або алкілюючий спирт насосом й екстракційну колону. Корпус кожної колони склаподається у верхню частину екстракційної колони дається з окремих царг, з'єднаних між собою флачерез патрубки з форсунками, установленими у нцями; усередині корпуса колон містяться робочі двох рівнях. шнеки. Для проходу розчинника робочі шнеки ексЗалежно від структури оброблюваного матерітрактора виконуються перфорованими. алу включається верхній або нижній ряд форсунок Шнеки завантажувальної й екстракційної коекстракційної колони. лон, а також горизонтальний придатковий шнек Розчинник й/або алкілюючий спирт проходить приводяться в обертання від індивідуальних приза принципом противотока назустріч оброблюваводів. ному матеріалу всю екстракційну трасу, ви тягає Привід завантажувальної колони представлевіск (бітум), що перебуває в матеріалі, і у вигляді ний варіатором для зміни частоти обертання шнемісцелли виводиться з екстрактора через три паткового валу й часу перебування матеріалу в екструбки з оглядовим ліхтарем, установлених у циліракторі. ндричній частині декантатора. Декантатор призначений для самофільтрації У верхній частині завантажувальної колони мімісцелли через шар екстрагованого матеріалу й сцелла фільтрується через шар матеріалу в декатонкошарового її відстоювання. Він являє собою нтаторі й виходить із екстрактора, з незначним циліндр діаметром 2200мм із конусною основою. У вмістом часток екстрагованого матеріалу. конічній частині декантатора встановлені три наДля стабілізації температурного режиму пропрямні пластини, що перешкоджають провертанню цесу екстракції й/або алкоголізу екстрактор обладматеріалу при русі по шнеку. На верхню напівмуфнаний системою рециркуляції місцелли й/або алкіту валу шнека завантажувальної колони надіта люючого спирту, а для розмиву запресовувань розподільна парасоля, що обертається разом з розмивочною системою, що складається із трубовалом. Декантатор, крім того, оснащений елеменпроводів і самоочисних форсунок, конструкція яких тами тонкошарового відстоювання. виключає можливість потрапляння екстрагованого Підготовлений екстрагований матеріал подаматеріалу у форсунку й забивання її. ється в завантажувальну колону екстрактора по Для виходу повітряно-газової суміші у верхній похилій і центральної живильних отворах; у коніччастині завантажувальної й екстракційної колон ній частині декантатора матеріал утворить фільтекстрактора є деаераційні патрубки (патрубок ексруючий шар. тракційної колони на Фіг.1 не показаний), з'єднані Потрапляючи в завантажувальну колону екстіз системою, що перебуває під вакуумом. рактора, матеріал у противотоці обробляється Екстрактор обладнаний люками-лазами, оглярозчинником (місцеллою зменшуваної концентрадовими вікнами, опор-лабетами для установки на ції) а у випадку алкоголізу реагує зі спиртами С 1-34, несучій конструкції, необхідними засобами автопроходячи послідовно завантажувальну колону, матизації технологічного процесу, а також електгоризонтальний шнек й екстракційну колону. ричною системою автоблокування електродвигуНа внутрішній поверхні корпуса горизонтальнів, що дозволяє охоронити устаткування від ного шнека встановлені напрямні планки, що пезапресовувань, завалів, поломок і т.д. решкоджають провертанню матеріалу і які забез 5 Комп’ютерна в ерстка В. Мацело 20326 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Use of screw extractor as mechanism for extraction of solid mineral wealth (brown coal)

Автори англійською

Bielov Oleksandr Pavlovych, Sokolyk Vasyl Mykhailovych

Назва патенту російською

Применение шнекового экстрактора как устройства для экстракции твердого полезного ископаемого (бурого угля)

Автори російською

Белов Александр Павлович, Соколык Василий Михайлович

МПК / Мітки

МПК: C10G 73/00

Мітки: екстрактора, екстракції, копалини, шнекового, корисної, пристрою, бурого, твердої, застосування, вугілля
