Спосіб і пристрій (варіанти) забезпечення багатоадресного сервісу у системі радіозв’язку багатоточкового доступу

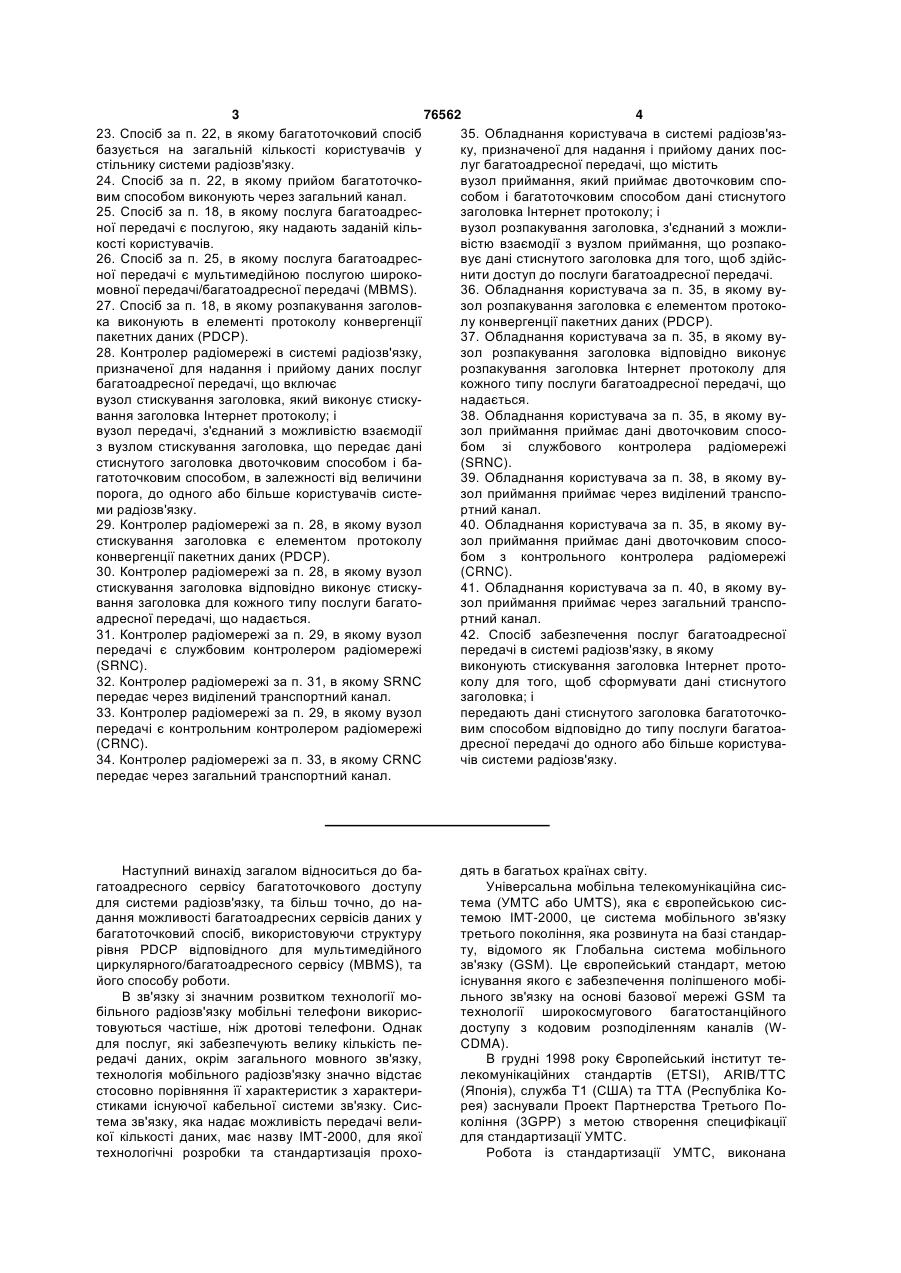

1. Спосіб виконання послуг багатоадресної передачі в системі радіозв'язку, в якому виконують стискування заголовка Інтернет протоколу для того, щоб сформувати дані стиснутого заголовка; і передають дані стиснутого заголовка двоточковим способом і багатоточковим способом, в залежності від величини порога, до одного або більше користувачів системи радіозв'язку. 2. Спосіб за п. 1, в якому використовують двоточковий спосіб, якщо загальна кількість користувачів у стільнику нижче величини порога. 3. Спосіб за п. 1, в якому використовують багатоточковий спосіб, якщо загальна кількість користувачів у стільнику дорівнює або більша величини порога. 4. Спосіб за п. 1, в якому стискування заголовка Інтернет протоколу відповідно виконують для кожного типу послуги багатоадресної передачі, що надається. 5. Спосіб за п. 1, в якому двоточковий спосіб полягає в передачі даних з одного пункту надсилання в один пункт приймання. 6. Спосіб за п. 5, в якому двоточковий спосіб базується на загальній кількості користувачів у стільнику системи радіозв'язку. 7. Спосіб за п. 5, в якому двоточковий спосіб виконують в службовому контролері радіомережі (SRNC). 8. Спосіб за п. 7, в якому передачу двоточковим способом виконують через виділений канал. 2 (19) 1 3 76562 4 23. Спосіб за п. 22, в якому багатоточковий спосіб 35. Обладнання користувача в системі радіозв'язбазується на загальній кількості користувачів у ку, призначеної для надання і прийому даних посстільнику системи радіозв'язку. луг багатоадресної передачі, що містить 24. Спосіб за п. 22, в якому прийом багатоточковузол приймання, який приймає двоточковим сповим способом виконують через загальний канал. собом і багатоточковим способом дані стиснутого 25. Спосіб за п. 18, в якому послуга багатоадресзаголовка Інтернет протоколу; і ної передачі є послугою, яку надають заданій кільвузол розпакування заголовка, з'єднаний з можликості користувачів. вістю взаємодії з вузлом приймання, що розпако26. Спосіб за п. 25, в якому послуга багатоадресвує дані стиснутого заголовка для того, щоб здійсної передачі є мультимедійною послугою широконити доступ до послуги багатоадресної передачі. мовної передачі/багатоадресної передачі (MBMS). 36. Обладнання користувача за п. 35, в якому ву27. Спосіб за п. 18, в якому розпакування заголовзол розпакування заголовка є елементом протокока виконують в елементі протоколу конвергенції лу конвергенції пакетних даних (PDCP). пакетних даних (PDCP). 37. Обладнання користувача за п. 35, в якому ву28. Контролер радіомережі в системі радіозв'язку, зол розпакування заголовка відповідно виконує призначеної для надання і прийому даних послуг розпакування заголовка Інтернет протоколу для багатоадресної передачі, що включає кожного типу послуги багатоадресної передачі, що вузол стискування заголовка, який виконує стискунадається. вання заголовка Інтернет протоколу; і 38. Обладнання користувача за п. 35, в якому вувузол передачі, з'єднаний з можливістю взаємодії зол приймання приймає дані двоточковим спосоз вузлом стискування заголовка, що передає дані бом зі службового контролера радіомережі стиснутого заголовка двоточковим способом і ба(SRNC). гатоточковим способом, в залежності від величини 39. Обладнання користувача за п. 38, в якому вупорога, до одного або більше користувачів систезол приймання приймає через виділений транспоми радіозв'язку. ртний канал. 29. Контролер радіомережі за п. 28, в якому вузол 40. Обладнання користувача за п. 35, в якому вустискування заголовка є елементом протоколу зол приймання приймає дані двоточковим спосоконвергенції пакетних даних (PDCP). бом з контрольного контролера радіомережі 30. Контролер радіомережі за п. 28, в якому вузол (CRNC). стискування заголовка відповідно виконує стиску41. Обладнання користувача за п. 40, в якому вування заголовка для кожного типу послуги багатозол приймання приймає через загальний транспоадресної передачі, що надається. ртний канал. 31. Контролер радіомережі за п. 29, в якому вузол 42. Спосіб забезпечення послуг багатоадресної передачі є службовим контролером радіомережі передачі в системі радіозв'язку, в якому (SRNC). виконують стискування заголовка Інтернет прото32. Контролер радіомережі за п. 31, в якому SRNC колу для того, щоб сформувати дані стиснутого передає через виділений транспортний канал. заголовка; і 33. Контролер радіомережі за п. 29, в якому вузол передають дані стиснутого заголовка багатоточкопередачі є контрольним контролером радіомережі вим способом відповідно до типу послуги багатоа(CRNC). дресної передачі до одного або більше користува34. Контролер радіомережі за п. 33, в якому CRNC чів системи радіозв'язку. передає через загальний транспортний канал. Наступний винахід загалом відноситься до багатоадресного сервісу багатоточкового доступу для системи радіозв'язку, та більш точно, до надання можливості багатоадресних сервісів даних у багатоточковий спосіб, використовуючи структуру рівня PDCP відповідного для мультимедійного циркулярного/багатоадресного сервісу (MBMS), та його способу роботи. В зв'язку зі значним розвитком технології мобільного радіозв'язку мобільні телефони використовуються частіше, ніж дротові телефони. Однак для послуг, які забезпечують велику кількість передачі даних, окрім загального мовного зв'язку, технологія мобільного радіозв'язку значно відстає стосовно порівняння її характеристик з характеристиками існуючої кабельної системи зв'язку. Система зв'язку, яка надає можливість передачі великої кількості даних, має назву ІМТ-2000, для якої технологічні розробки та стандартизація прохо дять в багатьох країнах світу. Універсальна мобільна телекомунікаційна система (УМТС або UMTS), яка є європейською системою ІМТ-2000, це система мобільного зв'язку третього покоління, яка розвинута на базі стандарту, відомого як Глобальна система мобільного зв'язку (GSM). Це європейський стандарт, метою існування якого є забезпечення поліпшеного мобільного зв'язку на основі базової мережі GSM та технології широкосмугового багатостанційного доступу з кодовим розподіленням каналів (WCDMA). В грудні 1998 року Європейський інститут телекомунікаційних стандартів (ETSI), АRIВ/TТС (Японія), служба Т1 (США) та ТТА (Республіка Корея) заснували Проект Партнерства Третього Покоління (3GPP) з метою створення специфікації для стандартизації УМТС. Робота із стандартизації УМТС, виконана 5 76562 6 3GPP, призвела до формування п'яти технічноПослуги, які забезпечуються для специфічного спеціфікаційних груп (TSG), кожна з яких спрямотермінала 10, попередньо поділяються на послугу вана на формування елементів мережі, що можуть комутації каналів та послугу комутації пакетів. Надіяти незалежно. приклад, загальна послуга мовного радіозв'язку Точніше, кожна TSG-група розробляє, затверналежить до послуги комутації каналів, в той час джує та управляє якоюсь стандартною специфікаяк послуга перегляду web-сторінок в мережі Інтерцією у відповідній галузі. Серед них група мережнет, через з'єднання Інтернет класифікується як ного радіозв'язку з абонентами (RAN або TSGпослуга комутації пакетів. RAN) створює специфікацію для функції, бажаних У випадку підтримки послуги комутації каналів елементів та інтерфейсу наземної мережі радіозRNC 20 з'єднується з MSC 31 базової мережі 30, в'язку з абонентами УМТС (UTRAN), що є новою та цей MSC 31 з'єднується з GMSC (Міжмережний групою RAN для підтримки технології доступу WКомутаційний Центр) 33, який керує з'єднанням з CDMA в УМТС. іншими мережами. Фіг.1 відображає мережну структуру загальної Між тим, у випадку підтримки послуги комутаУМТС. ції каналів, послуги забезпечуються завдяки SGSN Як показано на Фіг.1, УМТС попередньо роз(Службовий Вузол Підтримки GPRS) 35 та GGSN поділяється на термінал (UE або обладнання ко(Міжмережний Вузол Підтримки GPRS) 37 базової ристувача), UTRAN та базову мережу. мережі 30. UTRAN включає одну або більше радіомережЦей SGSN 35 підтримує пакетний зв'язок в наних підсистем (RNS). Кожна RNS включає RNC та прямку RNC 23, та GGSN 37 керує з'єднаннями з один або більше Вузлів Б, що керуються завдяки іншими мережами з комутацією пакетів, такими як RNC. Інтернет. Вузли В, що керуються завдяки RNC, отримуІснує інтерфейс між різними компонентами ють інформацію, надіслану фізичним рівнем термережі, щоб дозволити цим мережним компоненміналу (тобто мобільною станцією, обладнанням там надавати інформацію один одному та приймакористувача та/або абонентським модулем ти один від одного, щоб дозволити двобічний зв'я/пристроєм/) через канал зв'язку "по лінії вверх", та зок. Кабельний інтерфейс між RNC 23 та базовою передають дані до цього терміналу через "лінію мережею 30 визначається як їй інтерфейс. Зв'язок вниз". Вузли В, таким чином, працюють як місця їй інтерфейсу з районом пакетного зв'язку визнадоступу UTRAN для терміналу. чається як lu-PS, та зв'язок їй інтерфейсу з райоЦі RNC виконують функції, що включають розном комутації каналів визначається як lu-CS. поділення (виділення) та управління радіоресурФіг.2 відображає структуру інтерфейсного просами та працюють як пункти доступу відносно до токолу радіозв'язку з абонентами, що використобазової мережі. вується між терміналом, який працює на базі Кожний термінал - з'єднаний з мережею УМТС 3GPP стандартів мережі радіозв'язку, та UTRAN. та керується специфічним RNC в UTRAN, та цей Відповідно до Фіг.2, цей інтерфейсний протоRNC носить назву службового RNC (SRNC). Цей кол радіозв'язку горизонтально включає фізичний SRNC служить як пункт точка доступу до базової рівень, рівень каналу передачі даних та мережний мережі для того щоб передати дані специфічного рівень, та вертикально він сформований з матриці термінала, та розміщує радіоресурс, необхідний користувача для передачі інформаційних даних та для забезпечення цієї послуги. матриці контролю для передачі контрольних сигЦей термінал, з'єднаний з базовою мережею налів. через UTRAN, має тільки один SRNC. Загалом, Матриця користувача - це область, до якої пеодин RNC використовується для зв'язку між терміредається інформація про абонентське навантаналом та цим RNC, однак якщо термінал рухаєтьження, наприклад, голос або ідентифікаційний ся до регіону, який керується іншим RNC, він з'єдпакет даних про місцезнаходження користувача. нується з SRNC завдяки RNC регіону, в якому Контрольна матриця - це область, до якої передаопинився цей термінал. Окрім SRNC, кожний RNC, ється контрольна інформація для управління мечерез який проходить термінал, має назву DRNC режним інтерфейсом або дзвінком. (Дрейфовий RNC), та цей DRNC виконує просту Як показано на Фіг.2, рівні протоколів можуть часткову функцію маршрутизації даних користувабути розділені на перший рівень (L1), другий річа або призначення коду, який є загальним ресурвень (L2), та третій рівень (L3), базуючись на трьох сом. Це означає розпізнавання SRNC, і цей DRNC нижчих рівнях моделі взаємодії відкритих систем виконує логічне розпізнавання відповідно до спе(OSI), добре відомої в системі зв'язку. цифічного термінала. Рівень L1 забезпечує послугу передачі інфорМіж тим, цей RNC може бути розрізнений в мації до другого (тобто верхнього) рівня з викорисВузлі В відповідно до відносин залежності між цим танням різних технік радіопередачі. Цей рівень L1 RNC та Вузлом В в UTRAN. RNC, який виконує з'єднується з рівнем МАС через транспортний какерування специфічним вузлом В, називається нал та дані передаються між рівнем МАС та рівCRNC (Контрольний RNC), та цей CRNC виконує нем PHY через цей транспортний канал. функції контролю навантаження потоку та перенаДругий рівень L2 розділяється на рівень МАС, вантаження в соті, якою керує сам CRNC, та фунрівень контролю радіоканалу (RLC), рівень протокцію контролю прийняття нового набору радіокаколу конвергенції пакетних даних (PDCP) та рівень налів в соті. Відносно структури UTRAN, за контролю та рівень контролю циркулярнеобхідності, кожний Вузол В має тільки один ної/багатоадресної передачі (ВМС). CRNC. Рівень МАС виконує перетворення даних між 7 76562 8 логічним та транспортним каналом та забезпечує Рівень контролю багатоадресної/циркулярної послугу перерозміщення параметру МАС для розпередачі (ВМС) розподіляє повідомлення стільниміщення та перерозміщення радіоресурсів. кової циркулярної трансляції (СВ), переданого з Рівень МАС з'єднаний з рівнем контролю базової мережі, та передає його до специфічної (RLC) радіоканалу (який є верхнім рівнем) через соти, завдяки чому кожний термінал, розташовалогічний канал, та різні логічні канали забезпечуний в цій соті, виконує повідомлення стільникової ються відповідно до роду інформації, що передациркулярної трансляції. Особливо рівень ВМС ється. використовується тільки для обробки функції цирЗагалом, коли інформація матриці контролю кулярної передачі, та повідомлення СВ є коротким передається, використовується керуючий канал. повідомленням, що складається максимум з 1230 Коли інформація матриці користувача передаєтьоктетів, котрі тільки включають символи та цифри, ся, використовується канал потоку даних. передані між терміналами або між терміналом та Рівень МАС з'єднується з фізичним рівнем системою. (який є нижчим рівнем) через транспортний канал, В UTRAN 100 повідомлення СВ, передане з та загальний канал або виділений канал викорисверхнього рівня, об'єднується з інформацією, татовується як транспортний канал залежно від того, кою як повідомлення ID (ідентифікація), серійним використовується цей канал спільно або ні. номером, схемою кодування тощо, та передається МАС розділяється на підрівень МАС-b, підрідо рівня RLC у вигляді повідомлення ВМС. Це повень MAC-d та підрівень МАС-c/sh відповідно до відомлення ВМС передається до рівня МАС через типів керованих транспортних каналів. Підрівень загальний канал потоку даних (СТСН), котрий є МАС-b керує ВСН (Broadcast Channel аборадіологічним каналом. Тут логічний канал СТСН відомовний канал), що виконує мовлення системної бражається в транспортному каналі FACH, та цей інформації, в той час як підрівень MAC-c/sh керує транспортний канал FACH відображається в фізизагальним транспортним каналом, таким як FACH чному каналі, тобто другорядному загальному кон(Forward Access Channel або канал прямого достутрольному фізичному каналі (S-CCPCH). пу), DSCH (Downlink Shared Channel або загальний Рівень контролю радіоресурсу (RRC) розтаканал "по лінії вниз"), або схожим загальним з іншований в найнижчій частині третього рівня (L3), шими терміналами. визначається тільки в площині контролю та контВ UTRAN підрівень MAC-c/sh розташований в ролює транспортні канали та фізичні канали залеконтрольному RNC (CRNC) та керує каналами, що жно від встановлення, реконфігурацію, та роз'єдє загальними (тобто використовуються спільно) нання каналів RB. Тут RB означає послугу, для кожного терміналу в соті, так що один підрізабезпечену другим рівнем (L2) для передачі давень MAC-c/sh існує в кожній соті. Підрівень MACних між терміналом 10 та UTRAN 100. Загалом, c/sh також існує в кожному терміналі 10 відповідно. встановлення RB означає процеси обумовлюванПідрівень MAC-d керує DCH (Dedicated ня характеристик протокольного рівня та каналу, channel), виділеним транспортним каналом для котрі вимагаються для забезпечення специфічної певного термінала. Відповідно, підрівень MAC-d послуги, та встановлення відповідних деталізоварозташований в службовому RNC (SRNC), який них параметрів та способів роботи. керує відповідним терміналом 10, та один підріРівень RLC може належати матриці користувень MAC-d також існує в кожному терміналі 10. вача або матриці контролю, відповідно до рівня, Рівень контролю радіоканалу (RLC) підтримує з'єднаного з верхнім рівнем. Коли рівень RLC надійну передачу даних та може виконувати функотримує дані з рівня RRC, він належить матриці цію сегментації та конкатенації RLC сервісного контролю, а в інших випадках рівень RLC налеблока даних (SDU), який надходить із верхнього жить матриці користувача. рівня. Цей RLC SDU, переданий з верхнього рівня, Як можна зрозуміти з Фіг.2, рівень RLC та ріпристосовується за власним розміром до пропусквень PDCP можуть кожний включати велику кільної здатності в рівні RLC, до якого додається інкість об'єктів. Це відбувається внаслідок того, що формація заголовка, та потім передається у виодин термінал може мати декілька RB та, загалом, гляді PDU (Протокольний блок /модуль/ даних) до один RLC рівень та рівень PDCP використовуютьрівня МАС. Рівень RLC включає буфер RLC для ся для кожного односпрямованого радіоканалу. зберігання цього RLC SDU або RLC PDU, що надОднак, послуга стільникової циркулярної пеходить із верхнього рівня. редачі, забезпечена існуючим рівнем ВМС, не Рівень протоколу конвергенції пакетних даних тільки не підтримує функцію багатоадресної пере(PDCP) є верхнім рівнем рівня RLC, який дозволяє дачі, але й має обмеження щодо забезпечення даним бути переданим ефективно на радіоінтермультимедійної послуги, внаслідок того, що він фейс з відносно малим діапазоном через мережможе передати тільки коротке повідомлення, макний протокол такий як IPv4 або IPv6. Для цієї мети, симум з 1230 октетами. З цієї причини була запрорівень PDCP виконує функцію зменшення контропонована нова послуга, яка має назву послуга мульної інформації, яка використовується у дротових льтимедійної циркулярної/багатоадресної мережах, що не є необхідною, та ця функція має передачі (MBMS). назву стискування заголовку. Ці способи дозволяЯк зазначено на Фіг.3, ця послуга MBMS є поють передачу тільки абсолютно необхідної інфорслугою для одночасної передачі мультимедійних мації, яка вимагається в заголовній частині даних, даних, таких як аудіо, відео або зображень до батаким чином менша контрольна інформація, що гатьох терміналів, використовуючи послугу односпередається, може зменшити загальну кількість прямованого пункт-до-багатьох пунктів радіоканаданих, що передаються. лу, котрий підтримує режим циркулярної передачі 9 76562 10 (режим трансляції) та режим багатоадресної пеналів в соті для кожного типу послуги MBMS. редачі. Однак, внаслідок того, що дані MBMS, переЦя MBMS розділяється на режим трансляції дані після стискування в рівні PDCP SRNC, мають (циркулярної передачі) та режим багатоадресної однаковий контент, об'єкти PDCP, що повторюпередачі (пересилання). Тобто, MBMS розділяєтьються, які існують в SRNC, в значній мірі даремно ся на послугу трансляції MBMS та послугу багатовитрачають ресурси системи UTRAN та радіореадресного пересилання MBMS. сурси. Режим циркулярної передачі MBMS є послуОтже, метою цього винаходу є забезпечити гою для передачі мультимедійних даних кожному структуру PDCP, яка здатна ефективно використокористувачу в районі циркулярної передачі. Район вувати ресурси системи UTRAN та радіоресурси. циркулярної передачі означає район, в якому ця Іншою метою цього винаходу є забезпечити послуга є доступною. Один або більше районів структуру PDCP, в якій кожна специфічна послуга циркулярної передачі можуть існувати в одному MBMS має один об'єкт PDCP для соти. PLMN, одна або більше послуг циркулярної переЩе однією метою цього винаходу є забезпечидачі можуть бути забезпечені в одному районі ти структуру PDCP, в якій рівень PDCP забезпечуциркулярної передачі, та одна послуга циркулярється в CRNC та забезпечити спосіб передачі даної передачі може бути забезпечена для декількох них в ньому. районів циркулярної передачі. Щоб досягнути принаймні вищезазначених ціРежим багатоадресного пересилання MBMS є лей, частково або у повній мірі, забезпечується послугою для передачі мультимедійних даних структура PDCP в бездротовій системі, яка стискує тільки специфічної групи користувачів існуючих в заголовок даних мультимедійної послуги та здійсрайоні багатоадресного пересилання. Район баганює її багатоадресну передачу через "лінію вниз", тоадресного пересилання означає район, де ця в якій об'єкт, що виконує стискування заголовка послуга багатоадресного пересилання є доступданих мультимедійної послуги, розташований в ною. Один або більше районів багатоадресного контрольному центрі, котрий керує загальним репересилання можуть існувати в одному PLMN, сурсом багатьох терміналів соти. одна або більше послуг багатоадресного пересиПереважно, цей об'єкт є об'єктом протоколу лання можуть бути забезпечені в одному районі конвергенції пакетних даних (PDCP). багатоадресного пересилання, та одна послуга Переважно, тільки один об'єкт існує для кожної багатоадресного пересилання може бути забезпеспецифічної послуги MBMS для однієї соти. чена для декількох районів багатоадресного переПереважно, контрольний центр є керуючим силання. контролером радіомережі (CRNC). Загалом, MBMS є послугою для циркулярної Переважно, дані зі стиснутим заголовком пеабо багатоадресної передачі мультимедійних даредаються через загальний канал, і цей загальний них та розмір пакету, який передається, є значно канал є каналом прямого доступу (FACH) або забільшим. Таким чином, завдяки стискуванню гологальним каналом по "лінії вниз" (DSCH). вної частини, яка займає значну частину пакета, в Щоб досягнути принаймні вищезазначених ціMBMS, використовуючи техніку стискування заголей, частково або у повній мірі, надалі забезпечуловка, ефективність передачі даних, може бути ється система мобільного радіозв'язку, яка вклюзначно поліпшена. Внаслідок того, що MBMS є чає: контролер радіомережі (RNC) для виконання односпрямованою пункт-до-багатьох пунктів посфункції стискування заголовка даних мультимелугою, компресор заголовка (header compressor) в дійної послуги; та множину терміналів для отриUTRAN на передавальній стороні передає ті ж мання даних мультимедійної послуги зі стиснутим самі дані до декомпресору заголовка в терміналах заголовком з RNC через загальний транспортний на приймальній стороні. канал. Як зазначено вище, MBMS може значно поПереважно, ця мультимедійна послуга є мульліпшити ефективність передачі даних завдяки ститимедійною послугою циркулярної/багатоадресної скуванню головної частини мультимедійних даних, передачі (MBMS). використовуючи техніку стискування заголовка. Переважно, цей RNC є контрольним RNC В класичному способі, як зазначено на Фіг.4, (CRNC), який керує загальний ресурсом для мнорівень PDCP, який виконує стискування заголовка, жини терміналів. розташований в SRNC специфічного термінала та Переважно, цей RNC включає рівень виконанUTRAN, та в цей же час стиснутий пакет переданя MBMS для вихідних даних, які повинні бути пеється та приймається через виділений транспортредані; та рівень протоколу конвергенції пакетних ний канал. даних (PDCP) для стискування заголовка мультиіншою мовою, стосовно послуги MBMS, забезмедійних даних. печеної відповідно до класичного способу, головна Переважно, цей рівень PDCP включає тільки частина даних MBMS стискується в рівні PDCP один об'єкт для кожної специфічної мультимедійSRNC, котрий керує ресурсом специфічного терної послуги в одній соті. мінала та передається до терміналу через виділеЩоб досягнути принаймні вищезазначених ціний транспортний канал. лей, частково або у повній мірі, надалі забезпечуУ цьому випадку, внаслідок того, що послуга ється спосіб передачі даних в бездротовій системі MBMS має характеристики одночасного циркулярдля стискування заголовка даних мультимедійної ної та багатоадресної передачі однакових даних послуги та передачі їх по "лінії вниз", який вклюдо великої кількості терміналів, кількість об'єктів чає: стискування заголовка даних мультимедійної PDCP, існуючих в SRNC, дорівнює кількості терміпослуги; та передачу даних мультимедійної послу 11 76562 12 ги зі стиснутим заголовком до множини терміналів ня заголовка в CRNC. Тобто, як зазначено в набочерез загальний транспортний канал. рі протоколів на Фіг.6, цей PDCP забезпечується Переважно, ця мультимедійна послуга є мульнад рівнем RLC, який існує над рівнем МАС в тимедійною послугою циркулярної/багатоадресної CRNC. передачі (MBMS). Додатково, в цьому винаході дані MBMS зі Переважно, стискування заголовка виконуєтьстиснутим заголовком в єдиному рівні PDCP в меся в рівні протоколу конвергенції пакетних даних жах CRNC передаються до терміналу через зага(PDCP), та цей рівень PDCP існує в контрольному льний транспортний канал. Цей загальний трансконтролері радіомережі (CRNC). портний канал є каналом прямого доступу (FACH) Переважно, цей рівень PDCP включає тільки або загальним каналом "по лінії вниз" (DSCH). один об'єкт для кожної специфічної мультимедійФіг.7 ілюструє мережну структуру для передачі ної послуги в одній соті. даних MBMS у відповідності з варіантом здійсненПереважно, специфічний компонент радіоменя цього винаходу. режі (тобто SRNC або CRNC), що включає рівень Як зазначено на Фіг.7, коли рівень PDCP, що PDCP для специфічної послуги MBMS, залежить здійснює стискування заголовка даних MBMS, ісвід визначених характеристик термінала (UE), рознує в CRNC, тільки один об'єкт PDCP вимагається ташованого в соті, яка бажає прийняти специфічну для кожної специфічної послуги MBMS в соті непослугу MBMS. залежно від кількості терміналів. Тобто, в цьому Додаткові переваги, цілі та характеристики вивинаході радіосистема (бездротова система) винаходу будуть викладені частково надалі в настуконується так, що один об'єкт PDCP існує в одній пному описі, і частково стануть очевидними для соті в UTRAN для специфічної послуги MBMS. фахівців у галузі, або може бути досліджено з виБільш того, кожний UE має власний об'єкт PDCP користання винаходу. Цілі та переваги винаходу для специфічної послуги MBMS. Таким чином, для можуть бути свідомо досягнуті, як особливо зазнаспецифічної послуги MBMS, якщо існує множина чено в доданій Формулі винаходу. терміналів, що бажають прийняти цю послугу, Винахід буде детально описаний з посиланодин об'єкт PDCP в UTRAN зв'язується з множиням на наступні графічні матеріали в яких номери ною об'єктів, які належать терміналам. посилань відносяться до ідентичних елементів, де: Відповідно, для передачі даних MBMS рівень Фіг.1 відображає мережну структуру загальної керування MBMS CRNC передає дані MBMS до системи УМТС; рівня PDCP, потім рівень PDCP здійснює стискуФіг.2 відображає протокол інтерфейсу радіозвання заголовка прийнятих даних MBMS та надалі в'язку з абонентами між терміналом та UTRAN на передає їх до множини терміналів, що бажають базі стандартів мережі радіозв'язку 3GPP; прийняти цю специфічну послугу MBMS, через Фіг.3 відображає концепцію передачі загальзагальний транспортний канал. Кожний рівень них даних MBMS; PDCP кожного терміналу розкриває (розпаковує) ці Фіг.4 відображає набір протоколів, для переотримані дані MBMS та передає їх до рівня керудачі даних MBMS, у відповідності з класичним сповання MBMS. собом; Також, відповідно до Фігури 7, можна прийняти Фіг.5 відображає мережну структуру для передо уваги те, що варіант втілення цього винаходу дачі MBMS у відповідності з класичним варіантом; має відношення до способу забезпечення послуг Фіг.6 відображає набір протоколів, для перебагатоадресної передачі в системі радіозв'язку, дачі даних MBMS, у відповідності з варіантом здійспосіб, виконаний компонентом мережі, таким як снення цього винаходу; та контролер радіомережі (RNC), включає кроки виФіг.7 відображає мережну структуру для переконання стискування заголовка Інтернет протокодачі MBMS у відповідності з варіантом здійснення лу, для формування даних зі стиснутим заголовцього винаходу. ком, та передачу цих даних зі стиснутим Цей винахід виконується в системі мобільного заголовком у спосіб "пункт-пункт" та у спосіб зв'язку, такій як Універсальна мобільна телекому"пункт-до багатьох пунктів", залежно від мережнонікаційна система (УМТС), яка створена 3GGP. го значення, до одного або більше користувачів Однак, цей винахід може бути використаний також системи радіозв'язку. в системі зв'язку, що працює відповідно до інших Альтернативно, спосіб забезпечення послуг стандартів. багатоадресної передачі відповідно до цього виПосилаючись на подібні способи, якщо дані находу включає кроки виконання стискування заMBMS проходять процедуру стискування заголовголовка Інтернет протоколу, для формування дака та передаються, кількість об'єктів PDCP, що них зі стиснутим заголовком, та передачу цих вимагаються, повинна дорівнювати загальній кільданих зі стиснутим заголовком у спосіб «пункт-до кості терміналів для кожної специфічної послуги багатьох пунктів», відповідно до типу послуги баMBMS, що повинна бути забезпечена. Відповідно, гатоадресної передачі, до одного або більше коресурси системи UTRAN та різні радіоресурси даристувачів системи радіозв'язку. ремно витрачаються. Тут стискування заголовка Інтернет протоколу Для того, щоб вирішити такі проблеми, винахівідповідно виконується для кожного типу послуги дники цього винаходу розглянули характеристики багатоадресної передачі, яка забезпечується. Тазабезпечення MBMS, такої як одночасного перекож стискування заголовка виконується в центрасилання MBMS даних до множини терміналів, та льному осередку для кожного типу послуги багазабезпечили рішення проблем такого роду, завдятоадресної передачі, в якій центральним ки створенню рівня PDCP, що здійснює стискуваносередком є об'єкт протоколу конвергенції пакет 13 76562 14 них даних (PDCP), та цей об'єкт PDCP розміщений безпечується в SRNC та передається до термінав межах контрольного контролера радіомережі лу через виділений транспортний канал. Таким (CRNC). чином, можливо запобігти даремному витрачанню Також слід прийняти до уваги, що дані зі стисрадіоресурсів та ресурсу системи UTRAN та піднутим заголовком можуть бути вибірково передані вищити ефективність передачі. у спосіб «пункт-пункт», у спосіб «пункт-до багатьох Слід прийняти до уваги, що специфічний компунктів», або у обидві способи. Спосіб передачі понент радіомережі (тобто в SRNC або CRNC), залежить від умов оточення радіозв'язку. Наприякий включає рівень PDCP для специфічної послуклад, спосіб «пункт-пункт» використовується, коли ги MBMS, залежить від визначених характеристик загальна кількість користувачів в межах соти є терміналів (UE), розміщених в межах соти, яка меншою за граничне значення, в той час як спосіб бажає прийняти специфічну послугу MBMS. На«пункт-до багатьох пунктів» використовується, приклад, характеристикою терміналів (UE) може коли загальна кількість користувачів в межах соти бути загальна кількість терміналів (UE), які бажає рівною або більшою за граничне значення. ють прийняти специфічну послугу MBMS. А саме, Спосіб «пункт-пункт» передає дані з однієї тоякщо загальна кількість терміналів є рівною або чки передачі до однієї точки прийому, котра може більшою за мережне значення, стискування загобазуватися на загальній кількості користувачів в ловка виконується (в рівні PDCP) в CRNC, в межах межах соти системи радіозв'язку. соти, та виконується передача даних по "лінії вниз" Переважно, спосіб «пункт-пункт» виконується через загальний транспортний канал. Якщо загав службовому контролері радіомережі (SRNC). Тут льна кількість є меншою за мережне значення, передача «пункт-пункт» здійснюється через видістискування заголовка виконується (в рівні PDCP) лений канал. Навпаки, передача у спосіб «пунктв SRNC, який керує виділеними ресурсами, та видо багатьох пунктів» здійснюється в межах контконується передача даних по "лінії вниз" через рольного контролера радіомережі (CRNC). Тут виділений транспортний канал. передача «пункт-до багатьох пунктів» здійснюєтьТаким чином, залежно від загальної кількості ся через загальний канал. терміналів в межах соти, термінал може прийняти Базуючись на вищезазначеному, можливо через загальний транспортний канал та відновити зрозуміти, що цей спосіб для прийому послуг бага(тобто декомпресувати) дані зі стиснутим заголовтоадресної передачі в обладнанні користувача ком послуги MBMS, які були передані після стиску(UE) може бути виконаний з відповідними кроками вання заголовка в CRNC, в той час як термінал та процедурами, які протистоять тим крокам та може прийняти через виділений транспортний процедурам, що використовуються для забезпеканал та відновити (тобто декомпресувати) дані зі чення (передачі) послуги багатоадресної передачі. стиснутим заголовком послуги MBMS, які були Як вже описано в цьому винаході, коли дані передані після стискування заголовка в SRNC. MBMS, що мають «пункт-до багатьох пунктів» хаТут можна зрозуміти, що інші характеристики, рактеристики, проходять процедуру стискування окрім загальної кількості терміналів, можуть також заголовку та передаються, рівень PDCP для цього бути використані за необхідності. MBMS розташовується в CRNC, так, що один Вищезазначені варіанти здійснення та переваоб'єкт PDCP існує для кожної специфічної послуги ги є тільки ілюстративними та не повинні тлумачиMBMS в соті. Додатково, дані MBMS зі стиснутим тися як ті, що обмежують цей винахід. Ця інструкзаголовком в одному об'єкті PDCP передаються до ція може бути без труднощів використана для терміналу через загальний транспортний канал. інших типів апаратури. Опис цього винаходу є ілюВідповідно, запровадження структури PDCP та стративним та не обмежує сферу формули винаспособу передачі вирішує проблеми, коли об'єкти ходу. Багато альтернатив, модифікацій та варіацій PDCP періодично забезпечується для кожної спебудуть очевидними для досвідчених у цій сфері цифічної послуги MBMS в соті, кожний PDCP зафахівців. 15 Комп’ютерна верстка О. Гапоненко 76562 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
