Застосування багатоступінчастого протитечійного стрічкового екстрактора як пристрою для екстракції твердої корисної копалини (бурого вугілля)

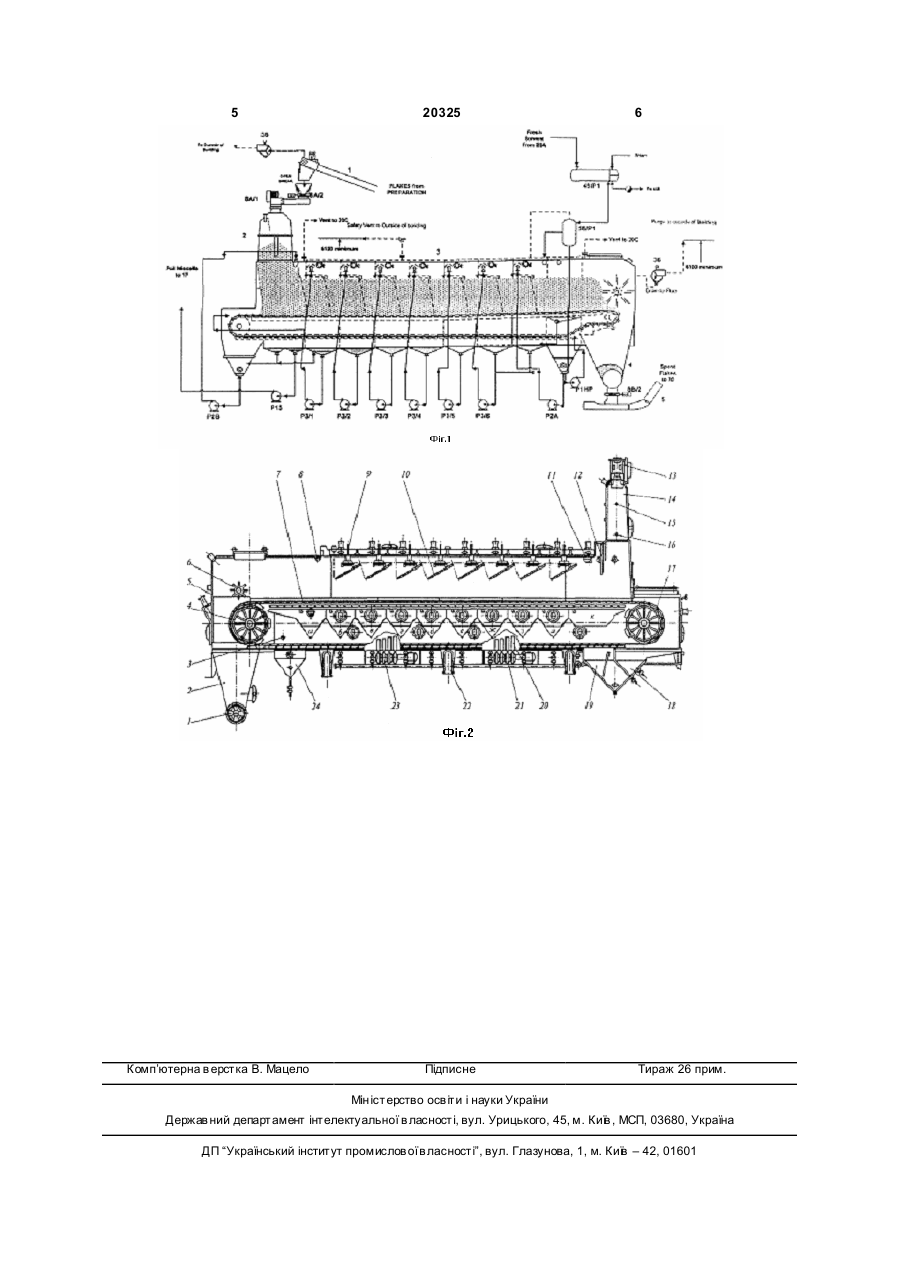

Застосування багатоступінчастого протитечійного стрічкового екстрактора як пристрою для екстракції твердої корисної копалини (бурого вугілля). (19) (21) u200608483 (22) 28.07.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Бєлов Олександр Павлович, Соколик Василь Ми хайлович 3 20325 4 До недоліків зазначених екстракторів віднослабкої промивної місцелли й збірник - концентросяться: ваної місцелли. - невисокий коефіцієнт використання місткості Кожний з місцеллосбірників за допомогою наекстрактора, можливість утворення вибухонебезсоса живить місцеллою відповідну гр упу форсунокпечних концентрацій суміші парів розчинника й зрошувачів. Місцеллосбірники виконані таким чиповітря усередині апарата; ном, що дають можливість надлишку місцелли - складні комунікації циркуляційної системи послідовно каскадом переливатися від збірника розчинника й місцелли й велика кількість насосів. місцелли слабкої концентрації до збірника з місцеЕкстрактор (див. Фіг.1, 2) складається із гориллою з більш високою концентрацією. зонтально встановленого на опори звареного з На стороні екстрактора, для входу матеріалу, корозійностійкой сталі корпуса з балками твердоконцентрована, кінцева, місцелла перед виходом з сті, а також люками великого діаметра, що забезекстрактора збирається в збірнику, звідки після печують доступ до всіх внутрішніх вузлів і можлиочищення від твердих часток насосом подається вість спостерігати за зрошенням матеріалу, на дистиляцію. станом його верхнього шару, роботою стрічкового Нижня гілка транспортера оснащена одним транспортера, розвантажувального бункера й т.д. або двома пристроями для промивання стрічки. Усередині екстрактора розміщений його основний Один з них установлено відразу після місця розваробочий орган - горизонтальний або слабонаклоннтаження екстрагованого матеріалу, він здійснює ний стрічковий транспортер, що складається з промивання стрічки чистим розчинником під більбезлічі шарнірно зчленованих рам з колосниковою шим тиском. Другий, що подає на стрічку місцеллу поверхнею з нержавіючої сталі на якому розміщапід невеликим тиском, установлено на протилежється матеріал, який піддають екстракції. ному кінці, де стрічка транспортера знову входить Транспортер приводиться в рух через систему у зачеплення з натяжними зірочками, і не стільки зубчасти х коліс і редукторів й/або ланцюгову пепромиває її, скільки змазує. редачу й храповий механізм. Частота обертання Екстрактор працює під невеликим розрідженпровідної зірочки, а отже, і швидкість руху стрічки ням, щоб усунути просочування назовні парів розможуть змінюватися в широкому діапазоні за дочинника. помогою варіатора. Рух стрічки може відбуватися з Екстрагований матеріал, пройшовши електроперіодичними зупинками через можливу наявність магніт, шлюзовим затвором подається в завантау кінематичній схемі приводу храпового механізму. жувальний бункер, звідки поступово захоплюється У верхній частині корпуса екстрактора встанострічковим транспортером. При русі стрічки матевлений завантажувальний бункер зі шлюзовим ріал зрошується спочатку місцеллою великої конзатвором. Бункер оснащений регулятором рівня центрації, а потім меншої концентрації. автоматично контролюючий необхідний рівень Перед розвантажувальним бункером матеріал сировини в ньому. При цьому створюється затвор, зрошується чистим розчинником. Після цього мащо перешкоджає виходу парів розчинника в натеріал проходить зону стоку розчинника. вколишній простір. Проекстрагований матеріал (із залишковим У нижній частині завантажувального бункера змістом корисної речовини менш 1,5%) розпушурозташований вертикальний регулювальний шиється роторним розрихлювачем і скидається із бер, за допомогою якого на стрічці створюється транспортера в розвантажувальний бункер, звідки шар екстрагованого матеріалу необхідної висоти. шнеком з регульованою швидкістю обертання чеВерхній шар матеріалу розпушується розрихрез шлюзові затвори безупинно виводиться з екслювачами, які виконують подвійну функцію: трактора в шнекові або чанні випарники. - відновлюють гарну проникність шару матеріДо характерних рис екстракторів такого типу алу й полегшують проходження місцелли через можна віднести: верхній шар матеріалу, що могло б сповільнитися - використання тільки верхньої гілки стрічковов міру осідання дрібних часток, го транспортера; - вони перешкоджають розтіканню місцелли й - нерухомий стан переміщуваного зі стрічкою розчинника по поверхні матеріалу за рахунок того, екстрагованого матеріалу; що перед кожним розрихлювачем утвориться гре- відсутність чіткого поділу щаблів при циркубінь поділяючий зони зрошення й перешкоджаюляції місцелли; чий змішуванню місцелли різної концентрації на - невисокий коефіцієнт використання місткості поверхні екстрагованого матеріалу. екстрактора для корисної роботи. Над шаром матеріалу розташовані форсункиЗастосування багатоступінчастого противотозрошувачі з регулювальною арматурою, за допочного стрічкового екстрактора для екстракції твермогою якої забезпечується рівномірний розподіл дої корисної копалини (бурого вугілля) з метою рециркулюючої місцелли по всій ширині стрічки одержання буроугольного (гірського) воску, завдяекстрактора. Під верхнім полотном стрічки розміки можливості широкого регулювання параметрів щені піддони-місцеллозбірники (відповідно кількопроцесу екстракції. сті щаблів екстракції), збірник для прийому першої 5 Комп’ютерна в ерстка В. Мацело 20325 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
