Спосіб отримання бромистого водню і пристрій для його здійснення

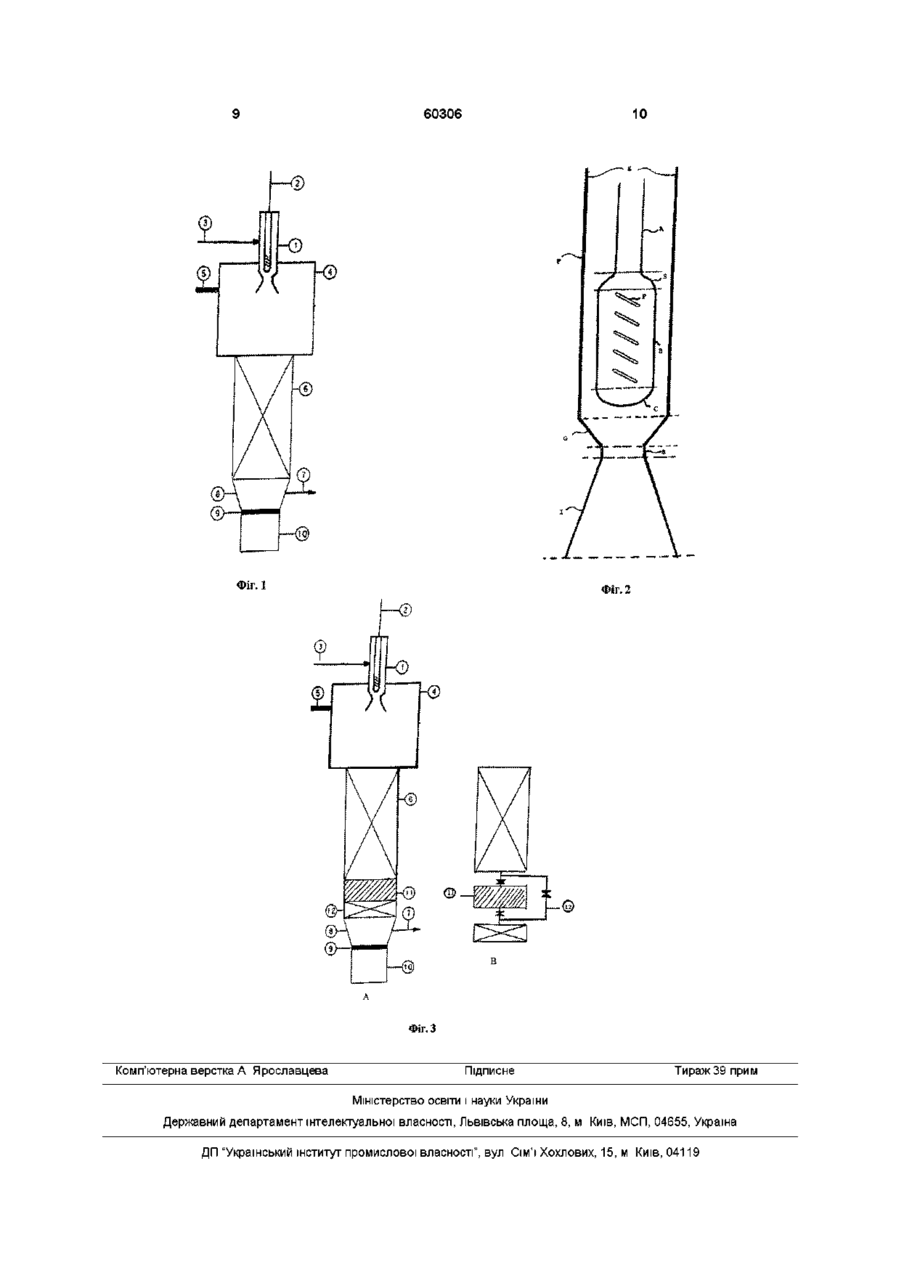

1. Пристрій для виробництва бромистого водню прямим спаленням брому у водні, який відрізняється тим, що він містить послідовно розташовані:

- пальник (1), що має пристосування (2) для введення брому і/або підтримуючого горіння середовища, пристосування (3) для введення водню і засоби для здійснення контакту між названими реагуючими речовинами, причому пальник складається з вертикального корпусу (Е), всередині якого розташована вертикальна циліндрична труба, а корпус складається з чотирьох послідовно розташованих зон: циліндричної зони (F) з висотою h1 і діаметром D3; зони в формі зрізаного конуса, що розходиться, (G) з висотою h2 і діаметрами, відповідно, D3 і D4, причому D3>D4; циліндричної зони (Н) з висотою h3 і діаметром D4; і зони в формі зрізаного конуса (І), що розходиться, з висотою h4 і діаметрами, відповідно, D4 і D5, причому D4<D5, h2<h4 і D5>D3;

- камеру згоряння (4);

- пристосування (5) для ініціювання полум'я;

- пристосування (6) для охолоджування газу згоряння;

- пристосування (7) і (8) для виведення газу згоряння і

- елементи безпеки (9) і (10).

2. Пристрій по п. 1, який відрізняється тим, що вертикальна циліндрична труба складається з відкритої верхньої циліндричної частини (А) з довжиною L1 і діаметром D1, сполученою з внутрішньою циліндричною частиною (В) з діаметром D2, причому D2>D1, через сферичний сегмент (S), причому внутрішня частина (В) має похилі отвори (F) і закінчується сферичним ковпаком (С).

3. Пристрій по п. 1, який відрізняється тим, що основа пальника виходить в камеру згоряння (4).

4. Пристрій по п. 1, який відрізняється тим, що камера згоряння (4) виконана з графіту, що просочився вуглецем.

5. Пристрій по п. 1, який відрізняється тим, що камера згоряння по всій або по частині своєї висоти має внутрішню футерівку.

6. Пристрій по п. 1, який відрізняється тим, що зона охолоджування складається з стального кожуха, в якому знаходяться стопки блоків графіту, що просочився, причому ці блоки утворюють осьові канали, по яких циркулюють гази згоряння, і радіальні канали, по яких циркулює вода.

7. Пристрій по п. 1, який відрізняється тим, що завершальний рівень, який складається із кожуха, виконаного з покритої склом сталі, в якому знаходиться каталітичне завантаження, розміщується в зоні охолоджування (6).

8. Пристрій по п. 7, який відрізняється тим, що як каталітичне завантаження використовується активоване вугілля.

9. Пристрій по п. 7, який відрізняється тим, що температура газу, що надходить в завершальний рівень, не перевищує 3000С.

10. Спосіб отримання бромистого водню прямим спаленням брому у водні, який відрізняється тим, що він передбачає пристрій по будь-якому з пп. 1-9, а також включає наступні послідовні стадії:

- приготування в якій-небудь місткості гомогенної суміші водню з підтримуючим горіння середовищем;

- ініціювання полум'я на виході з цієї місткості;

- часткова або повна заміна підтримуючого горіння середовища потоком заздалегідь випарюваного брому при молярному відношенні Н2/Вr2, що забезпечує підтримку на виході з названої вище камери і в зоні, званій зоною згоряння, стійкого факела, що дозволяє досягнути повного згоряння брому у водні;

- охолоджування газу згоряння в зоні охолоджування; і,

- виведення газоподібного бромистого водню під тиском не менше за 1 бар (абс.) і при температурі, що не перевищує 1250С, переважно в межах від 40 до 1250С.

11. Спосіб по п. 10, який відрізняється тим, що підтримуюче горіння середовище повністю заміняється потоком брому.

12. Спосіб по п. 10, який відрізняється тим, що підтримуюче горіння середовище частково заміняється потоком брому.

13. Спосіб по п. 10, який відрізняється тим, що як підтримуюче горіння середовище  використовується повітря.

14. Спосіб по п. 10, який відрізняється тим, що абсолютний тиск в місткості складає не менше за 1 бар, переважно вище за 1,3 бар і переважно варіює в межах від 1,8 до 10 бар.

15. Спосіб по п. 10, який відрізняється тим, що молярне відношення Н2/Вr2 перевищує 1 і нижче за 1,5.

16. Спосіб по п. 10, який відрізняється тим, що абсолютний тиск, що розвивається в зоні охолоджування, складає щонайменше 1,3 бар і переважно варіює в межах від 1,3 до 10 бар.

17. Спосіб по п. 10, який відрізняється тим, що газоподібний потік бромистого водню виводиться під абсолютним тиском від 1,3 до 10 бар при температурі від 40 до 60 0С.
