Сталь

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 44198

Опубліковано: 15.01.2002

Автори: Алімов Валерій Іванович, Міщенко Іван Митрофанович, Крижевський Аркадій Захарович

Завантажити PDF файл.

Формула / Реферат

1. Сталь, що містить вуглець, кремній, марганець, хром, алюміній і залізо, яка відрізняється тим, що вона додатково містить титан і ванадій, при наступному вмісті компонентів, %:

вуглець

0,75-0,85

кремній

0,50-1,00

марганець

9,50-11,00

хром

2,00-3,50

титан

0,10-0,30

ванадій

0,05-0,20

алюміній

0,30-0,50

залізо

інше.

2. Сталь за п. 1, яка відрізняється тим, що вміст марганцю, вуглецю, титану і ванадію знаходиться в співвідношенні:

Текст

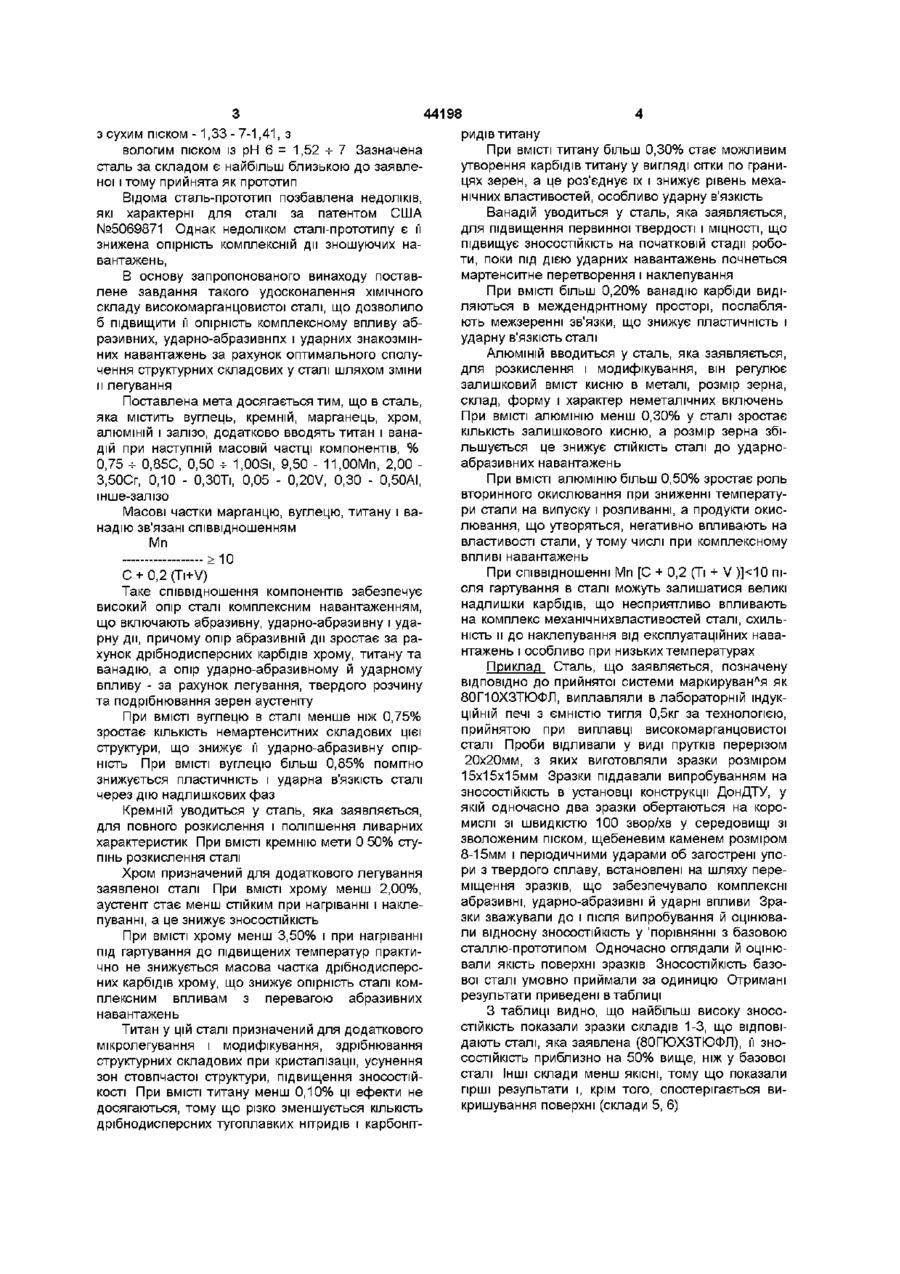

1 Сталь, що містить вуглець, кремній, марганець, хром, алюміній і залізо, яка відрізняється тим, що вона додатково містить титан і ванадій, при наступному ВМІСТІ компонентів, % вуглець кремній 0,75-0,85 0,50-1,00 Винахід відноситься до галузі виробництва високомарганцовистих сплавів, конкретно, до виробництва сталей типу сталі Гадфільда і може бущ використане для виготовлення деталей подрібнювально-розмелювального, транспортного та вантажно-розвантажувального устаткування, яке працює в умовах комплексного впливу абразивних, ударно-абразивних та ударних знакоперемінних навантажень Відома сталь Гадфільда 110Г13Л, що містить, % 0,90 - 1.40С, 0,80 - 1,00 Si, 11,50 - 15,00 Мп, < 1,00 Сг, < 100 Ni, < 0,30,Cu, < 0,050 S, 10, а після термічної обробки-гартування у воді від температур 1050-1100°С, сталь характеризується наступними механічними властивостями (7 в- 800 -ь Н/мм2, доа= 250-ь 100 Н/мм2, д = 35 -ь 45%, у/ =40 -ь50%, КСІІ+2ос=2,0-ьЗ,ОМДж/м2, НВ = 170-ь230 Сталь 110Г13 Л завдяки підвищеній здатності до деформаційного зміцнення аустеніту, має низький рівень дефектів упакування, добре працює в умовах ударно-абразивного зносу Однак и недоліком є зниження ЗНОСОСТІЙКОСТІ при згаданому комплексному впливові абразивних, ударно марганець хром титан ванадій алюміній залізо 9,50-11,00 2,00-3,50 0,10-0,30 0,05-0,20 0,30-0,50 інше 2 Сталь за п 1, яка відрізняється тим, що вміст марганцю, вуглецю, титану і ванадію знаходиться в співвідношенні Мп ,2{Tt+V) абразивних та ударних знакоперемінних навантажень і, особливо, при зростанні частки абразивного зношування При умові тільки абразивного безударного зношування сталь 110Г13 Л з аустенітною структурою не має істотних переваг перед сталями з такою ж твердістю Відома сталь, яка містить, % 1,4 - 1,8С, 12 20Мп, 1,5 - 2.5АІ,

Дивитися
