Безглинистий вапняний буровий розчин

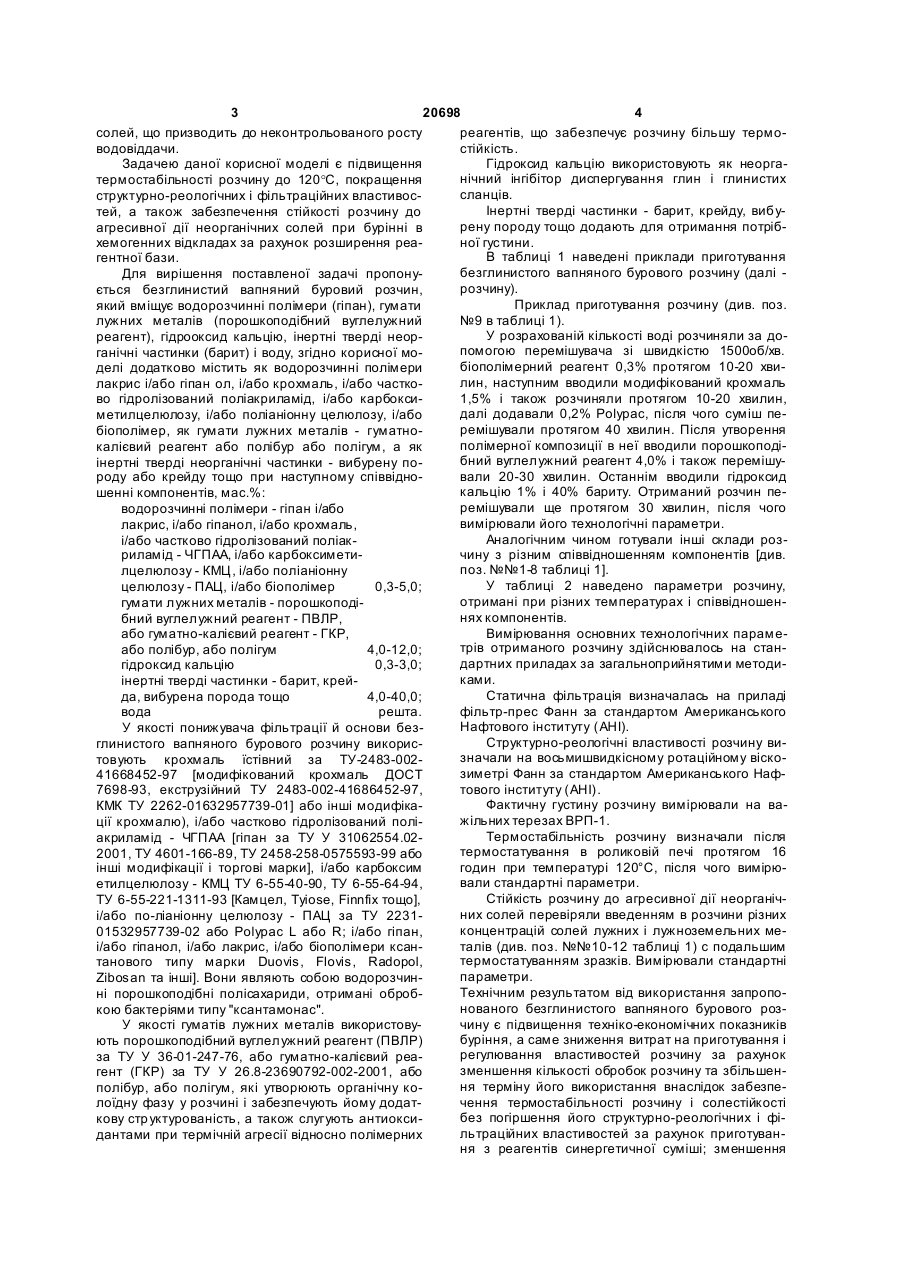

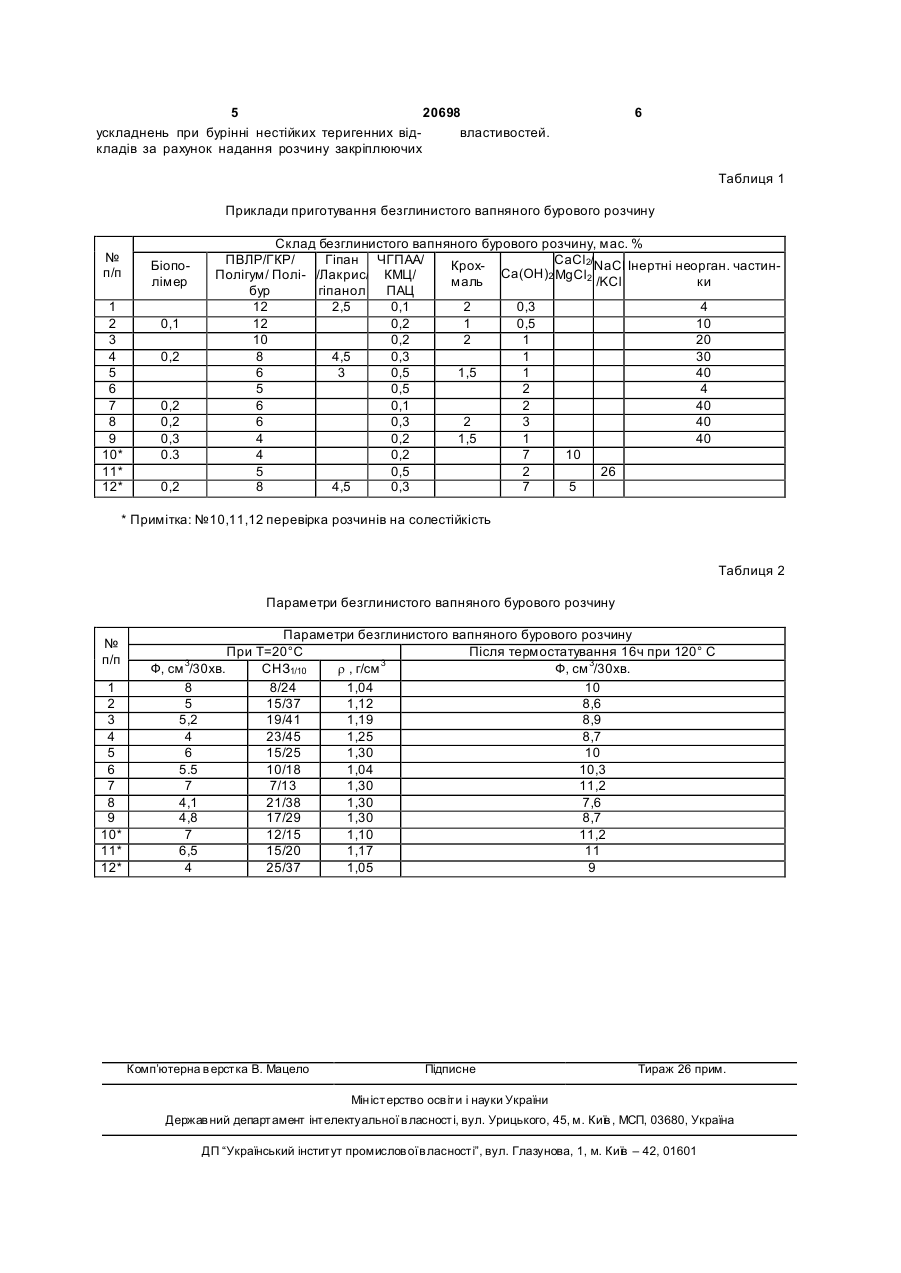

Безглинистий вапняний буровий розчин, який містить водорозчинні полімери (гіпан), гумати лужних металів (порошкоподібний вуглелужний реагент), гідрооксид кальцію, інертні тверді неорганічні частинки (барит) і воду, який відрізняється тим, що додатково містить як водорозчинні полімери лакрис і/або гіпанол, і/або крохмаль, і/або частково гідролізований поліакриламід, і/або карбоксиметилцелюлозу, і/або поліаніонну целюлозу, і/або біо U 1 3 20698 4 солей, що призводить до неконтрольованого росту реагентів, що забезпечує розчину більшу термоводовіддачи. стійкість. Задачею даної корисної моделі є підвищення Гідроксид кальцію використовують як неорганічний інгібітор диспергування глин і глинистих термостабільності розчину до 120°С, покращення сланців. структурно-реологічних і фільтраційних властивосІнертні тверді частинки - барит, крейду, вибутей, а також забезпечення стійкості розчину до рену породу тощо додають для отримання потрібагресивної дії неорганічних солей при бурінні в хемогенних відкладах за рахунок розширення реаної густини. В таблиці 1 наведені приклади приготування гентної бази. безглинистого вапняного бурового розчину (далі Для вирішення поставленої задачі пропонурозчину). ється безглинистий вапняний буровий розчин, Приклад приготування розчину (див. поз. який вміщує водорозчинні полімери (гіпан), гумати лужних металів (порошкоподібний вуглелужний №9 в таблиці 1). У розрахованій кількості воді розчиняли за дореагент), гідрооксид кальцію, інертні тверді неорпомогою перемішувача зі швидкістю 1500об/хв. ганічні частинки (барит) і воду, згідно корисної мобіополімерний реагент 0,3% протягом 10-20 хвиделі додатково містить як водорозчинні полімери лин, наступним вводили модифікований крохмаль лакрис і/або гіпан ол, і/або крохмаль, і/або частково гідролізований поліакриламід, і/або карбокси1,5% і також розчиняли протягом 10-20 хвилин, далі додавали 0,2% Polypac, після чого суміш пеметилцелюлозу, і/або поліаніонну целюлозу, і/або ремішували протягом 40 хвилин. Після утворення біополімер, як гумати лужних металів - гуматнополімерної композиції в неї вводили порошкоподікалієвий реагент або полібур або полігум, а як бний вуглелужний реагент 4,0% і також перемішуінертні тверді неорганічні частинки - вибурену породу або крейду тощо при наступному співвідновали 20-30 хвилин. Останнім вводили гідроксид кальцію 1% і 40% бариту. Отриманий розчин пешенні компонентів, мас.%: ремішували ще протягом 30 хвилин, після чого водорозчинні полімери - гіпан і/або вимірювали його технологічні параметри. лакрис, і/або гіпанол, і/або крохмаль, Аналогічним чином готували інші склади розі/або частково гідролізований поліакриламід - ЧГПАА, і/або карбоксиметичину з різним співвідношенням компонентів [див. поз. №№1-8 таблиці 1]. лцелюлозу - КМЦ, і/або поліаніонну У таблиці 2 наведено параметри розчину, целюлозу - ПАЦ, і/або біополімер 0,3-5,0; отримані при різних температурах і співвідношенгумати лужних металів - порошкоподінях компонентів. бний вуглелужний реагент - ПВЛР, або гуматно-калієвий реагент - ГКР, Вимірювання основних технологічних параметрів отриманого розчину здійснювалось на станабо полібур, або полігум 4,0-12,0; дартних приладах за загальноприйнятими методигідроксид кальцію 0,3-3,0; ками. інертні тверді частинки - барит, крейСтатична фільтрація визначалась на приладі да, вибурена порода тощо 4,0-40,0; вода решта. фільтр-прес Фанн за стандартом Американського Нафтового інституту (АНІ). У якості понижувача фільтрації й основи безСтруктурно-реологічні властивості розчину виглинистого вапняного бурового розчину викорисзначали на восьмишвидкісному ротаційному віскотовують крохмаль їстівний за ТУ-2483-002зиметрі Фанн за стандартом Американського Наф41668452-97 [модифікований крохмаль ДОСТ 7698-93, екструзійний ТУ 2483-002-41686452-97, тового інституту (АНІ). Фактичну густину розчину вимірювали на ваКМК ТУ 2262-01632957739-01] або інші модифікажільних терезах ВРП-1. ції крохмалю), і/або частково гідролізований поліТермостабільність розчину визначали після акриламід - ЧГПАА [гіпан за ТУ У 31062554.02термостатування в роликовій печі протягом 16 2001, ТУ 4601-166-89, ТУ 2458-258-0575593-99 або інші модифікації і торгові марки], і/або карбоксим годин при температурі 120°С, після чого вимірювали стандартні параметри. етилцелюлозу - КМЦ ТУ 6-55-40-90, ТУ 6-55-64-94, Стійкість розчину до агресивної дії неорганічТУ 6-55-221-1311-93 [Камцел, Tyiose, Finnfix тощо], них солей перевіряли введенням в розчини різних і/або по-ліаніонну целюлозу - ПАЦ за ТУ 2231концентрацій солей лужних і лужноземельних ме01532957739-02 або Polypac L або R; і/або гіпан, і/або гіпанол, і/або лакрис, і/або біополімери ксанталів (див. поз. №№10-12 таблиці 1) с подальшим термостатуванням зразків. Вимірювали стандартні танового типу марки Duovis, Flovis, Radopol, параметри. Zibosan та інші]. Вони являють собою водорозчинТехнічним результатом від використання запропоні порошкоподібні полісахариди, отримані обробнованого безглинистого вапняного бурового розкою бактеріями типу "ксантамонас". У якості гуматів лужних металів використовучину є підвищення техніко-економічних показників буріння, а саме зниження витрат на приготування і ють порошкоподібний вуглелужний реагент (ПВЛР) регулювання властивостей розчину за рахунок за ТУ У 36-01-247-76, або гуматно-калієвий реазменшення кількості обробок розчину та збільшенгент (ГКР) за ТУ У 26.8-23690792-002-2001, або ня терміну його використання внаслідок забезпеполібур, або полігум, які утворюють органічну колоїдну фазу у розчині і забезпечують йому додатчення термостабільності розчину і солестійкості без погіршення його структурно-реологічних і фікову стр уктурованість, а також слугують антиоксильтраційних властивостей за рахунок приготувандантами при термічній агресії відносно полімерних ня з реагентів синергетичної суміші; зменшення 5 20698 ускладнень при бурінні нестійких теригенних відвластивостей. кладів за рахунок надання розчину закріплюючих 6 Таблиця 1 Приклади приготування безглинистого вапняного бурового розчину № п/п 1 2 3 4 5 6 7 8 9 10* 11* 12* Біополімер 0,1 0,2 0,2 0,2 0,3 0.3 0,2 Склад безглинистого вапняного бурового розчину, мас. % ПВЛР/ГКР/ Гіпан ЧГПАА/ СаСl2/NaCl Інертні неорган. частинКрохСа(ОН)2 MgCl2 Полігум/ Полі- /Лакрис/ КМЦ/ маль /KCl ки бур гіпанол ПАЦ 12 2,5 0,1 2 0,3 4 12 0,2 1 0,5 10 10 0,2 2 1 20 8 4,5 0,3 1 30 6 3 0,5 1,5 1 40 5 0,5 2 4 6 0,1 2 40 6 0,3 2 3 40 4 0,2 1,5 1 40 4 0,2 7 10 5 0,5 2 26 8 4,5 0,3 7 5 * Примітка: №10,11,12 перевірка розчинів на солестійкість Таблиця 2 Параметри безглинистого вапняного бурового розчину № п/п 1 2 3 4 5 6 7 8 9 10* 11* 12* Параметри безглинистого вапняного бурового розчину При Т=20°С Після термостатування 16ч при 120° С Ф, см 3/30хв. СНЗ1/10 r , г/см 3 Ф, см 3/30хв. 8 8/24 1,04 10 5 15/37 1,12 8,6 5,2 19/41 1,19 8,9 4 23/45 1,25 8,7 6 15/25 1,30 10 5.5 10/18 1,04 10,3 7 7/13 1,30 11,2 4,1 21/38 1,30 7,6 4,8 17/29 1,30 8,7 7 12/15 1,10 11,2 6,5 15/20 1,17 11 4 25/37 1,05 9 Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
