Прилад для одночасного креслення овалів та трансцендентної кривої
Номер патенту: 20697
Опубліковано: 15.02.2007
Автори: Табацков Вячеслав Петрович, Бойко Анжела Петрівна, Герасименко Максим Вікторович, Клебанов Кирил Антонович
Формула / Реферат
Прилад для одночасного креслення овалів та трансцендентної кривої, який містить горизонтальну нерухому лінійку, з`єднану в основі шарніром з поворотною лінійкою, зв`язану шарнірною діадою повзунів з кулісою, яка зв`язана повзуном з траверзою, який відрізняється тим, що прилад забезпечений горизонтальною рухомою лінійкою, яка зв'язана хрестоподібним повзуном з вертикальною рухомою лінійкою, яка шарнірно кріпиться до Т-подібного повзуна.
Текст

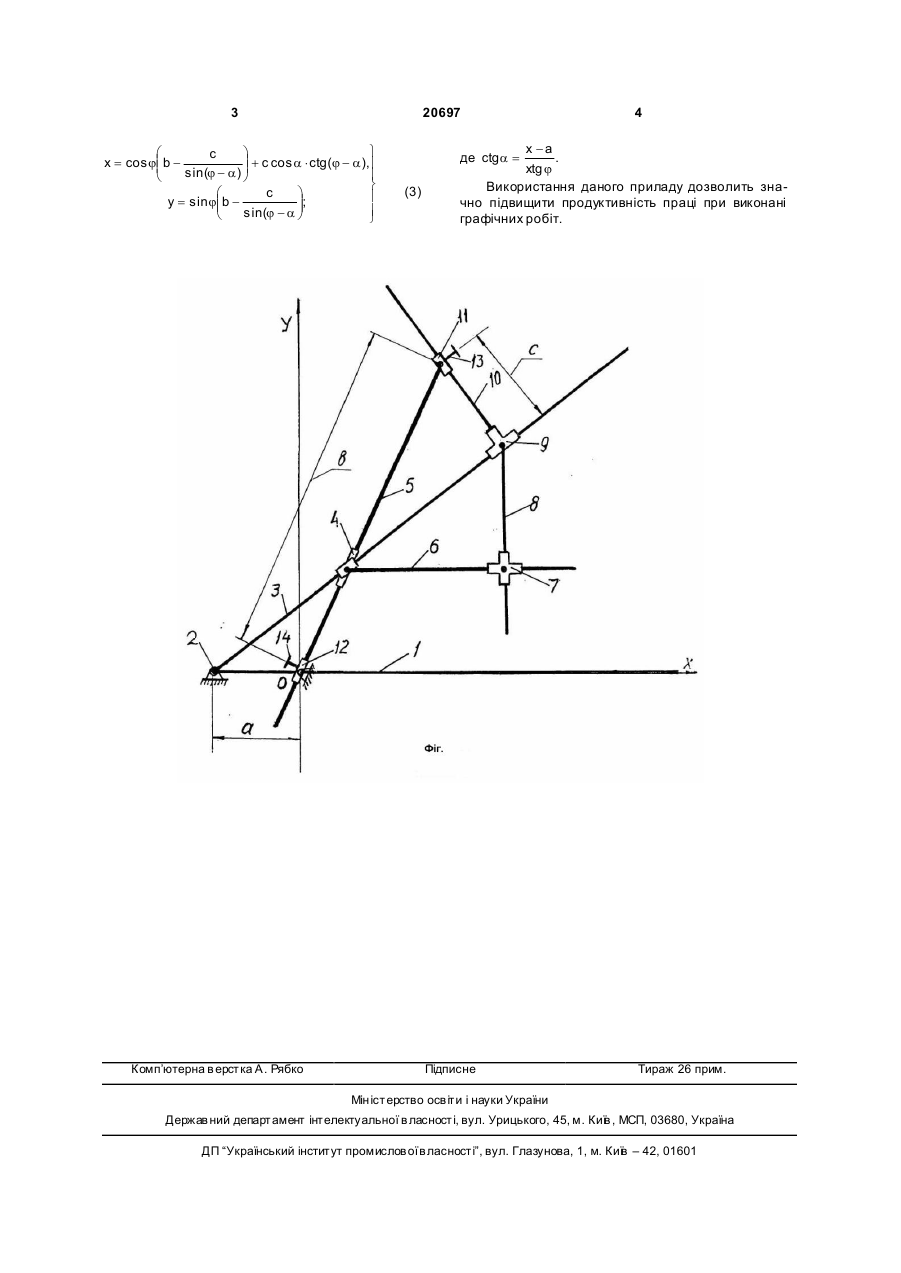

Прилад для одночасного креслення овалів та трансцендентної кривої, який містить горизонталь 3 20697 ü æ ö c ÷ + c cos a × ctg(j - a ),ï x = cos jç b ç ÷ sin(j - a ) ø ï è ý æ c ö ï y = sinjç b ÷; ç ï sin(j - a ÷ è ø þ Комп’ютерна в ерстка А. Рябко 4 x -a . xtg j Використання даного приладу дозволить значно підвищити продуктивність праці при виконані графічних робіт. де ctga = (3) Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstrument for simultaneous drawing of ovals and transcendent curve
Автори англійськоюTabatskov Viacheslav Petrovych
Назва патенту російськоюПрибор для одновременного черчения овалов и трансцендентной кривой
Автори російськоюТабацков Вячеслав Петрович
МПК / Мітки
МПК: B43L 11/00
Мітки: трансцендентної, прилад, одночасного, кривої, овалів, креслення
Код посилання
<a href="https://ua.patents.su/2-20697-prilad-dlya-odnochasnogo-kreslennya-ovaliv-ta-transcendentno-krivo.html" target="_blank" rel="follow" title="База патентів України">Прилад для одночасного креслення овалів та трансцендентної кривої</a>
Прилад для одночасного відтворення кривої з похилим вузлом та кривої 6-го порядку
Номер патенту: 6186
Опубліковано: 15.04.2005
Автори: Табацков Вячеслав Петрович, Попов Олексій Павлович
МПК: B43L 11/00
Мітки: відтворення, кривої, прилад, 6-го, порядку, одночасного, вузлом, похилим
Формула / Реферат:
Прилад для одночасного відтворення кривої з похилим вузлом та кривої 6-го порядку, що має у своєму складі нерухому горизонтальну напрямну лінійку, шатун, траверзу та пишучий пристрій, який відрізняється тим, що додатково введено рухому прямокутну лінійку з направляючими прорізями, по яких ковзають діади повзунів, зв'язаних шарнірно з кулісою і шатуном.
Прилад для одночасного відтворення гіперболи та кривої типу верзієри
Номер патенту: 20696
Опубліковано: 15.02.2007
Автори: Табацков Вячеслав Петрович, Полянський Павло Миколайович, Іванов Геннадій Олександрович, Думенко Костянтин Миколайович
МПК: B43L 11/00
Мітки: відтворення, гіперболи, верзієри, одночасного, прилад, типу, кривої
Формула / Реферат:
Прилад для одночасного відтворення гіперболи та кривої типу верзієри, що містить нерухому напрямну та траверзу, зв`язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний двома прямокутними важелями, плечі яких зв'язані хрестоподібними повзунами, а вершина одного з них несе траверзу, встановлену на Т-подібному повзуні і зв`язану діадою повзунів з плечем важеля.
Прилад для креслення кривої 8-го порядку з нескінченною гілкою
Номер патенту: 12956
Опубліковано: 15.03.2006
Автори: Іванов Геннадій Олександрович, Бойко Анжела Петрівна, Полянський Павло Миколайович, Табацков Вячеслав Петрович
МПК: B43L 11/00
Мітки: креслення, прилад, 8-го, порядку, кривої, гілкою, нескінченною
Формула / Реферат:
Прилад для креслення кривої 8-го порядку з нескінченною гілкою, який має Т-подібну напрямну, шатун, траверзу, зв'язані шарнірами та повзунами, який відрізняється тим, що прилад забезпечений колінчатим прямокутним важелем, вершина якого містить повзун, виконаний з можливістю ковзання по горизонтальній прорізі Т-подібної напрямної.
Прилад для одночасного креслення кривих 4-го і 6-го порядку
Номер патенту: 45015
Опубліковано: 15.03.2002
Автори: Табацков Вячеслав Петрович, Савченко Олександр Васильович, Косенко Максим Сергійович
МПК: B43L 11/00
Мітки: 6-го, 4-го, креслення, одночасного, прилад, порядку, кривих
Формула / Реферат:
Прилад для одночасного креслення кривих 4-го та 6-го порядку, що містить нерухому горизонтальну лінійку, траверсу і кулісу, зв'язані між собою шарнірами і повзунами, який відрізняється тим, що він має у своєму складі прямокутний повзун, вертикальну і горизонтальну напрямні, по яких ковзають траверса і куліса.
Прилад для одночасного відтворення кривих 4-го і 6-го порядку
Номер патенту: 45016
Опубліковано: 15.03.2002
Автори: Табацков Вячеслав Петрович, Косенко Максим Сергійович, Савченко Олександр Васильович
МПК: B43L 11/00
Мітки: відтворення, одночасного, 6-го, 4-го, кривих, порядку, прилад
Формула / Реферат:
Прилад для одночасного відтворення кривих 4-го і 6-го порядку, що має у своєму складі хрестоподібний важіль, нерухому горизонтальну напрямну, три пишучі пристрої, який відрізняється тим, що додатково введено траверсу і кулісу, що зв'язані діадою повзунів, траверсу та рухому лінійку, що зв'язані між собою хрестоподібним повзуном, а також нерухому горизонтальну лінійку.
