Пристрій для розшифровування реоенцефалограми

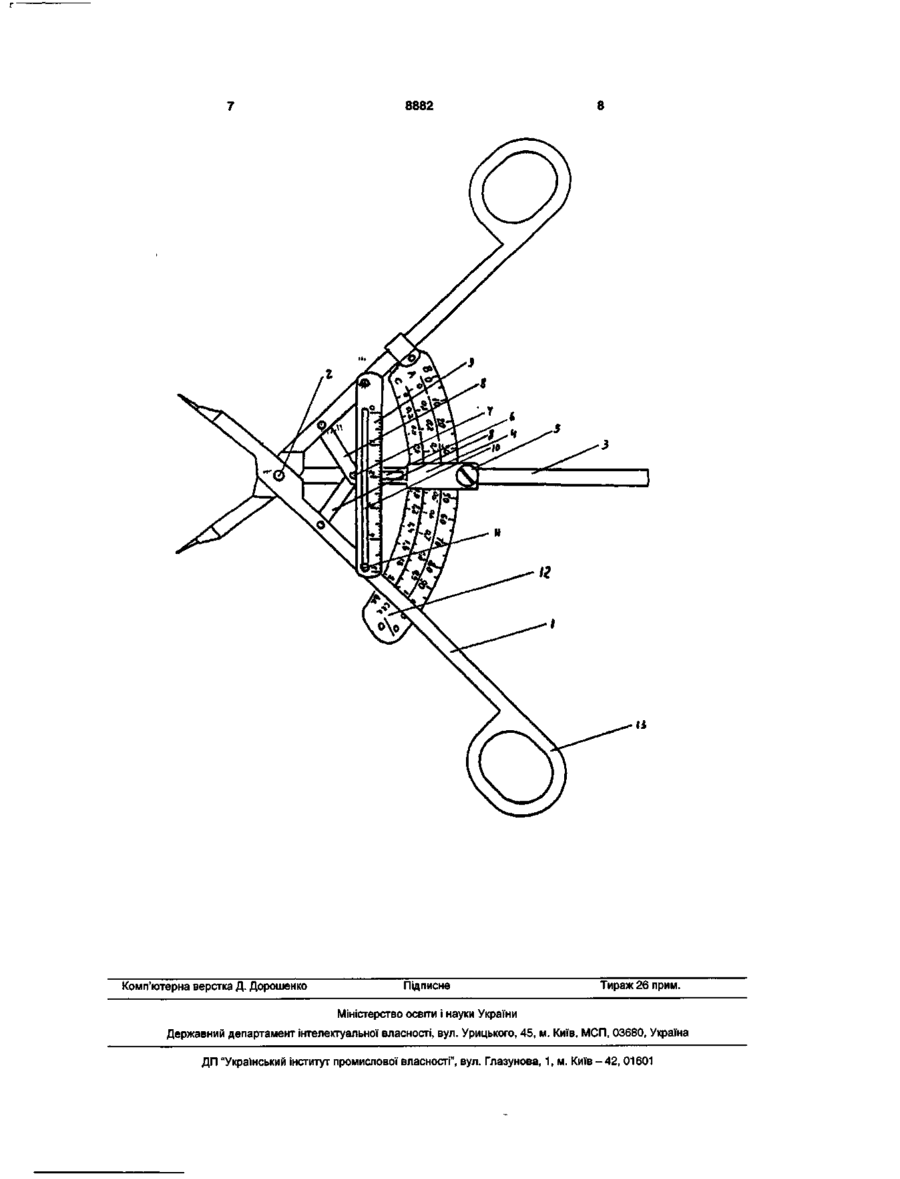

1. Пристрій для розшифровування реоенцефалограми, що містить дві бранші з загостреними нижніми кінцями, який відрізняється тим, що бранші шарнірно з'єднані між собою з боку загострених кінців і мають установлений на тому ж шарнірі між ними стрижень з рухомим повзунком з фікса тором та розташовані в нижній частині і шарнірно з'єднані з браншами і між собою дві тяги з можливістю переміщення осі останнього шарніра впродовж стрижня, причому на одній із бранш на відстані, що відповідає відрізку від осі шарніра, який з'єднує бранші, до її нижнього кінця, вверх від цього шарніра установлена пластина з міліметровою шкалою і пазом для переміщення її відносно нерухомого виступу на протилежній бранші, а в верхній частині на першій бранші з можливістю переміщення впродовж її і в пазі повзунка установлена дугоподібна пластина із шкалою для визначення відповідних показників реоенцефалограми. 2. Пристрій за п. 1, який відрізняється тим, що бранші на кінцях в верхній частині мають державки у вигляді кілець. Корисна модель відноситься до сфери медицини, зокрема, до неврології і оториноларингологи, і може бути використана для розшифровки реоенцефалограми (РЕГ). Відомий пристрій для розшифровки РЕГ [1], взятий нами за прототип, який являє собою циркуль, який включає дві бранші з загостреними кінцями, що використовується для вимірювання величини зубців та окремих відрізків РЕГ з подальшим визначенням розмірів за допомогою лінійки. Недоліком вказаного пристрою є те, що для визначення показників РЕГ необхідно затратити значний час та додаткове устаткування, оскільки після проведення вимірювань необхідна математична обробка даних для визначення відносних величин. Тобто для визначення показників РЕГ крім циркуля необхідна лінійка і калькулятор. Задачею корисної моделі є створення пристрою, який дозволяє скоротити час розшифровки РЕГ. Поставлена задача досягається тим, що бранші шарнірно з'єднані між собою зі сторони загострених кінців і мають установлений на тому ж шарнірі між ними стрижень з рухомим повзунком з фіксатором та розташовані в нижній частині і шарнірно з'єднані з браншами і між собою дві тяги з можливістю переміщення осі останнього шарніра впродовж стрижня, причому на одній із бранш на відстані, що відповідає відрізку від осі шарніра, який з'єднує бранші, до її нижнього кінця, вверх від цього шарніра, установлена пластина з міліметровою шкалою і пазом для переміщення її відносно нерухомого виступу на протилежній бранші, а в верхній частині на бранші з можливістю переміщення її в пазі повзунка установлена дугоподібна пластина із шкалою для визначення відповідних показників реоенцефалограми. Бранші на кінцях в верхній її частині мають держалки у вигляді кілець. Пристрій пояснюється ілюстративно. На малюнку приведений загальний вигляд пристрою, який має дві бранші (1), які перехрещені і з'єднані між собою з допомогою шарніру (2) зі сторони загострених кінців. На тому ж шарнірі розташований між браншами стрижень (3), на якому рухомо закріплений повзунок (4) з фіксатором у вигляді гвинта (5). В нижній частині в стрижні (3) виконано паз (6), в якому рухається шарнір (7), що з'єднує дві тяги (8), які з'єднані шарнірно також з браншами (1). На одній із бранш (1) на відстані, що відповідає відрізку від шарніра (2), який з'єднує бранші до її нижнього кінця, вверх від цього шарніра, установлена пластина (9) з міліметровою шкалою і пазом (10) для переміщення її відносно (22)21.03.2005 (24)15.08.2005 CM 00 00 00 о> 8882 нерухомого виступу (11) протилежної бранші. В верхній частині на бранші установлена дугоподібна пластина (12) із шкалою №А,В,С для визначення відповідних показників реоенцефалограми. Пластина (12) установлена з можливістю переміщення впродовж бранші. В повзунку (4) виконано канал щілиноподібної форми, через який проходить дугоподібна пластина (12). Бранші (1) на верхніх кінцях мають держалки у вигляді кілець (13). Пристрій використовується таким чином. При розшифровці РЕГ проводять визначення наступних показників: час серцевого циклу в секундах (Т), час анакротичної фази РЕГ в секундах ' а ' , час катакротичної фази РЕГ в секундах №', відношення тривалості анакротичної фази РЕГ до тривалості серцевого циклу у відсотках ( а /Т), амплітуда основної хвилі (А), реологічний індекс (РІ) відношення амплітуди систолічної хвилі РЕГ (в Омах) до величини калібровочного сигналу (в Омах), дикротичний індекс (ДКІ) - відношення амплітуди на висоті інцезури до амплітуди основної хвилі у відсотках, діастолічний індекс (ДСІ) - відношення амплітуди на рівні дикротичного зубця до амплітуди основної хвилі у відсотках, коефіцієнт асиметрії (КАС) - відношення різниці між більшою і меншою величинами амплітуди двох симетричних відведень до меншого її значення, виражене у відсотках [2, 3, 4], Для визначення показників т > а >Р використовують шкалу А на дугоподібній пластинці, яка градуйована в секундах. Спочатку загострені кінці пристрою фіксують на відстані 30мм, що відповідає швидкості руху паперу (ЗОмм/сек.). Потім виставляють дугоподібну шкалу А в положення, коли її значення відносно однієї з бранш відповідають 1 сек. Фіксують повзунок, що запобігає зміщенню шкали під час вимірювань і проводять визначення заданих показників ( т > а ' Р ) за допомогою загострених кінців, а отримані значення в секундах читають на дугоподібній шкалі А. Завдяки дугоподібній формі шкали і її розміщенню у верхній частині пристрою досягається більш точне визначення заданих величин, оскільки дугоподібна шкала в декілька разів перевищує розміри міліметрової шкали. Показники а/Т-100% визначають використовуючи дугоподібну шкалу В. Спочатку загострені кінці пристрою розташовують по краях відрізку Т. З допомогою повзунка дугоподібну шкалу В перемі щують до значення 100%, фіксують повзунок. Переміщують загострені кінці пристрою по краях відрізка а і на шкалі В отримують значення а ' т у відсотках. Показник А визначають з допомогою міліметрової шкали і множать на 0,1 Ом, оскільки загальне підсилення реографа підбиралось таким чином, що при зміні опору 0,1 Ом амплітуда реографічної хвилі на виході реєструючої системи була рівна 1см. РІ визначають з використанням шкали на дугоподібній пластинці С Спочатку з допомогою загострених кінців пристрою визначають величину калібрового індексу. Після цього переміщують повзун і шкалу С фіксують на позначці 1. Вимірявши величину А систолічної хвилі з допомогою загострених кінців, отримують значення РІ у відносних одиницях на шкалі С ДКІ визначають за допомогою шкали на дугоподібній пластинці В. З допомогою загострених кінців визначають величину А систолічної хвилі. Переміщують повзун і значення шкали виставляють на 100%. Переміщують загострені кінці пристрою на величину амплітуди кривої на висоті інцезури і на шкалі В читають значення ДКІ у відсотках. ДСІ визначають аналогічно ДКІ тільки вкінці замість вимірювання амплітуди кривої на висоті інцензури, визначають величину амплітуди на рівні дикротичного зубця. При визначенні КАС спочатку вимірюють А меншої РЕГ з допомогою загострених кінців пристрою, потім переміщують шкалу В на дугоподібній пластинці на позначку 100%. Пристрій переставляють на РЕГ з більшою амплітудою не змінюючи відстані між загостреними кінцями бранш, після чого одну із бранш переставляють з основи РЕГ до її вершини, внаслідок чого вимірюється різниця між А більшої РЕГ та А меншої РЕГ і на шкалі В читають результат у відсотках. Наведені показники можна виміряти також користуючись лише міліметровою шкалою. При цьому відпадає необхідність в використанні лінійки, але необхідно буде використовувати калькулятор. Для наочності в таблиці приводимо результати розшифровки показників РЕГ з використанням запропонованого пристрою і базового об'єкта (прототипу). При цьому розшифровувалися одні і ті самі РЕГ. Таблиця Результати розшифровки РЕГ з використанням різних пристроїв Показник Т Час затрачений на визначення показника (сек.) Запропонований пристрій Прототип (базовий об'єкт) п=10 п=10 М±т М±пл 6±0,21 15±0,41 Р < 0,001 8882 Продовження таблиці Показник а Р а/Т А РІ ДКІ ДСІ КАС Всі показники 5+0,21 6±0,21 14±0,41 5±0,21 14±0,41 10+0,41 11 ±0,41 16±0,41 87±0,27 Час затрачений на визначення показника (сек.) 14±0,41 14±0,41 29±0,62 14+0,41 45±0,82 24±0,62 25±0,62 45±0,82 225±0,51 З таблиці видно що розшифровку РЕГ з використанням запропонованої корисної моделі виконують у 2,6 рази швидше порівняно з прототипом. Крім того, при використанні запропонованого пристрою немає необхідності додатково користуватись лінійкою і калькулятором, як цього потребує прототип (базовий об'єкт). Технічний результат досягається за рахунок суміщення циркуля, лінійки і відповідних шкал з позначками, в результаті переміщення яких отримують значення відповідних показників РЕГ без використання калькулятора. Таким чином, запропонований пристрій має < < < < < < < < < 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 переваги перед існуючим, а його використання дасть позитивний ефект. Література, використана при експертизі. 1. Ботвинников О.Д., Виноградов В.Н., Вишнепольський І.С., Дембінський С.Й. Креслення/ Пер. з рос. К.: Радянська школа, 1975.-С.8-9. 2. Евдощенко Е.А., Косаковский А.Л., Нейросенсорная тугоухость. К.: Здоровья, 1989.-С.31-41. 3. Эниня Г.И. Реография как метод оценки мозкового кровообращения. Рига: Знатне, 1973.124с. 4. Яруллин Х.Х. Клиническая реоенцефалография. Л.: Медицина, 1967.-276 с. 8882 ti Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
