Корпус трубки газової

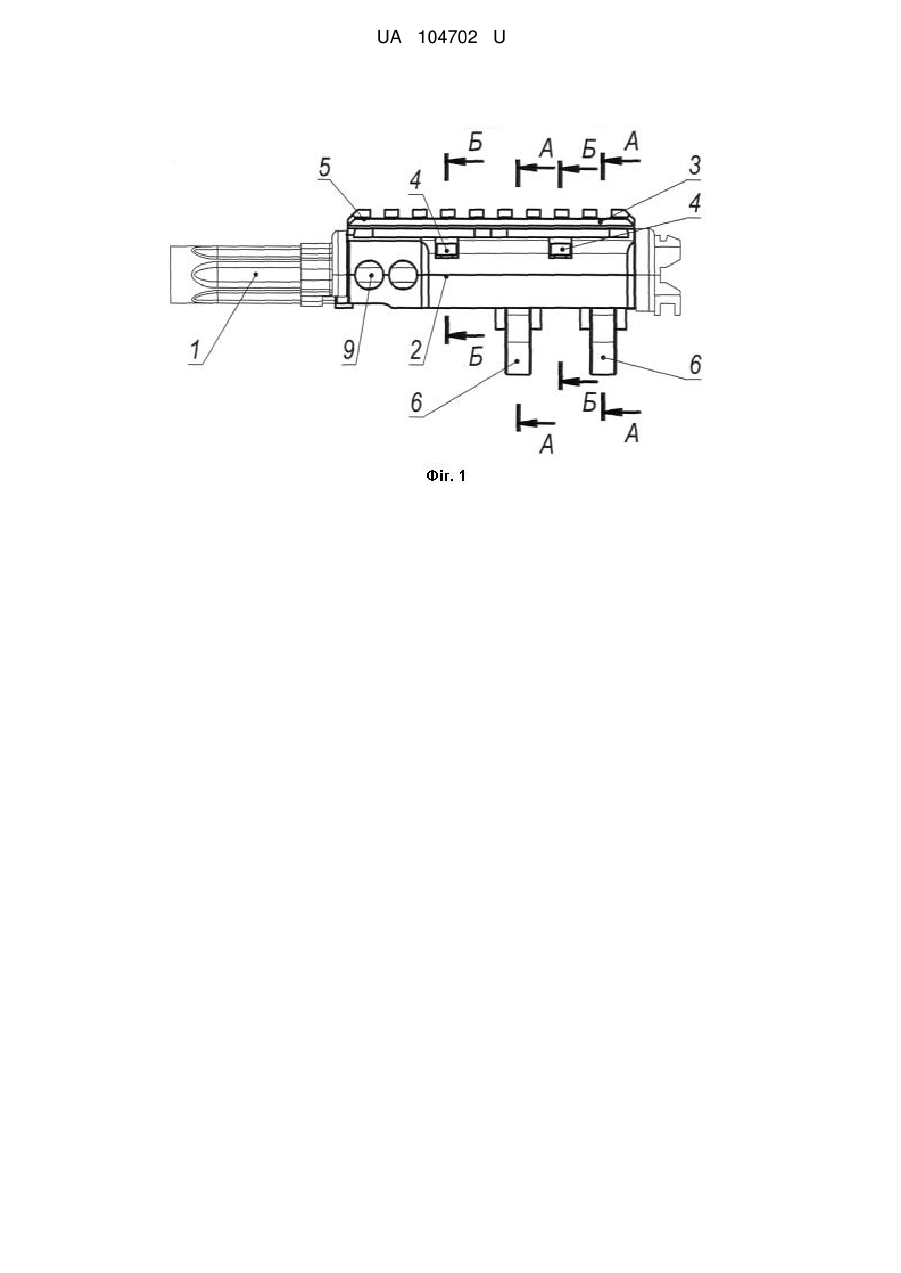

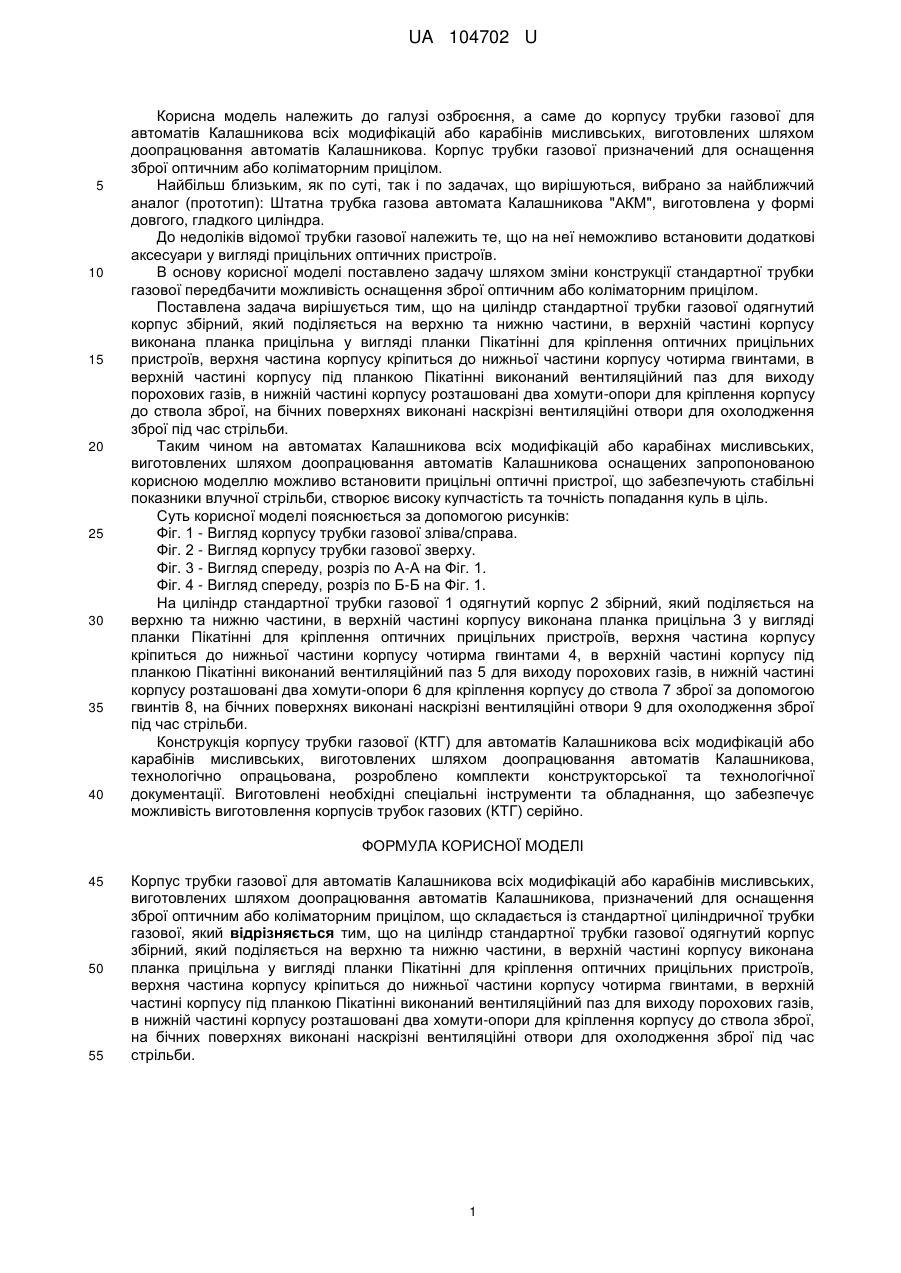

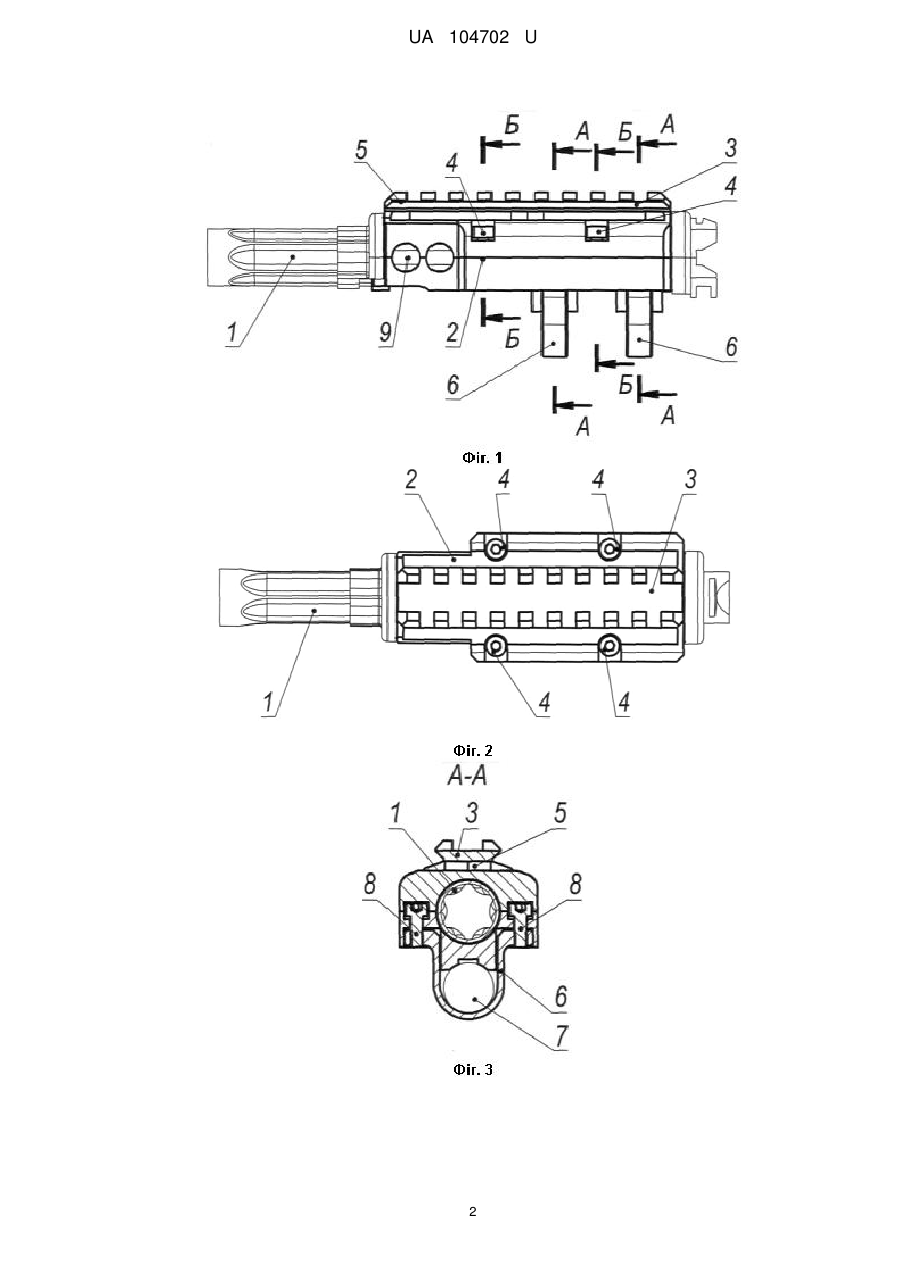

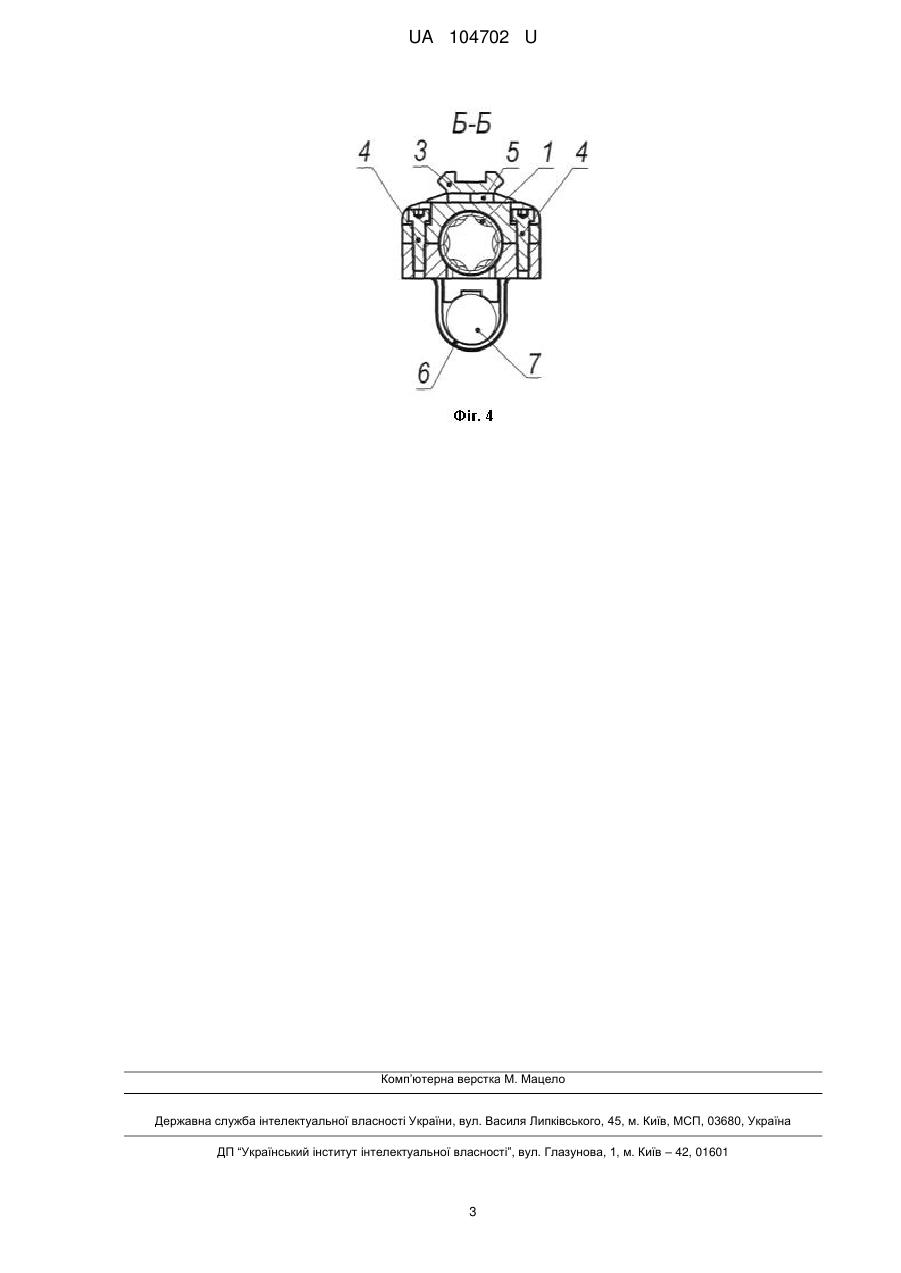

Реферат: UA 104702 U UA 104702 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі озброєння, а саме до корпусу трубки газової для автоматів Калашникова всіх модифікацій або карабінів мисливських, виготовлених шляхом доопрацювання автоматів Калашникова. Корпус трубки газової призначений для оснащення зброї оптичним або коліматорним прицілом. Найбільш близьким, як по суті, так і по задачах, що вирішуються, вибрано за найближчий аналог (прототип): Штатна трубка газова автомата Калашникова "АКМ", виготовлена у формі довгого, гладкого циліндра. До недоліків відомої трубки газової належить те, що на неї неможливо встановити додаткові аксесуари у вигляді прицільних оптичних пристроїв. В основу корисної моделі поставлено задачу шляхом зміни конструкції стандартної трубки газової передбачити можливість оснащення зброї оптичним або коліматорним прицілом. Поставлена задача вирішується тим, що на циліндр стандартної трубки газової одягнутий корпус збірний, який поділяється на верхню та нижню частини, в верхній частині корпусу виконана планка прицільна у вигляді планки Пікатінні для кріплення оптичних прицільних пристроїв, верхня частина корпусу кріпиться до нижньої частини корпусу чотирма гвинтами, в верхній частині корпусу під планкою Пікатінні виконаний вентиляційний паз для виходу порохових газів, в нижній частині корпусу розташовані два хомути-опори для кріплення корпусу до ствола зброї, на бічних поверхнях виконані наскрізні вентиляційні отвори для охолодження зброї під час стрільби. Таким чином на автоматах Калашникова всіх модифікацій або карабінах мисливських, виготовлених шляхом доопрацювання автоматів Калашникова оснащених запропонованою корисною моделлю можливо встановити прицільні оптичні пристрої, що забезпечують стабільні показники влучної стрільби, створює високу купчастість та точність попадання куль в ціль. Суть корисної моделі пояснюється за допомогою рисунків: Фіг. 1 - Вигляд корпусу трубки газової зліва/справа. Фіг. 2 - Вигляд корпусу трубки газової зверху. Фіг. 3 - Вигляд спереду, розріз по А-А на Фіг. 1. Фіг. 4 - Вигляд спереду, розріз по Б-Б на Фіг. 1. На циліндр стандартної трубки газової 1 одягнутий корпус 2 збірний, який поділяється на верхню та нижню частини, в верхній частині корпусу виконана планка прицільна 3 у вигляді планки Пікатінні для кріплення оптичних прицільних пристроїв, верхня частина корпусу кріпиться до нижньої частини корпусу чотирма гвинтами 4, в верхній частині корпусу під планкою Пікатінні виконаний вентиляційний паз 5 для виходу порохових газів, в нижній частині корпусу розташовані два хомути-опори 6 для кріплення корпусу до ствола 7 зброї за допомогою гвинтів 8, на бічних поверхнях виконані наскрізні вентиляційні отвори 9 для охолодження зброї під час стрільби. Конструкція корпусу трубки газової (КТГ) для автоматів Калашникова всіх модифікацій або карабінів мисливських, виготовлених шляхом доопрацювання автоматів Калашникова, технологічно опрацьована, розроблено комплекти конструкторської та технологічної документації. Виготовлені необхідні спеціальні інструменти та обладнання, що забезпечує можливість виготовлення корпусів трубок газових (КТГ) серійно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Корпус трубки газової для автоматів Калашникова всіх модифікацій або карабінів мисливських, виготовлених шляхом доопрацювання автоматів Калашникова, призначений для оснащення зброї оптичним або коліматорним прицілом, що складається із стандартної циліндричної трубки газової, який відрізняється тим, що на циліндр стандартної трубки газової одягнутий корпус збірний, який поділяється на верхню та нижню частини, в верхній частині корпусу виконана планка прицільна у вигляді планки Пікатінні для кріплення оптичних прицільних пристроїв, верхня частина корпусу кріпиться до нижньої частини корпусу чотирма гвинтами, в верхній частині корпусу під планкою Пікатінні виконаний вентиляційний паз для виходу порохових газів, в нижній частині корпусу розташовані два хомути-опори для кріплення корпусу до ствола зброї, на бічних поверхнях виконані наскрізні вентиляційні отвори для охолодження зброї під час стрільби. 1 UA 104702 U 2 UA 104702 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
