Холодильник доменної печі

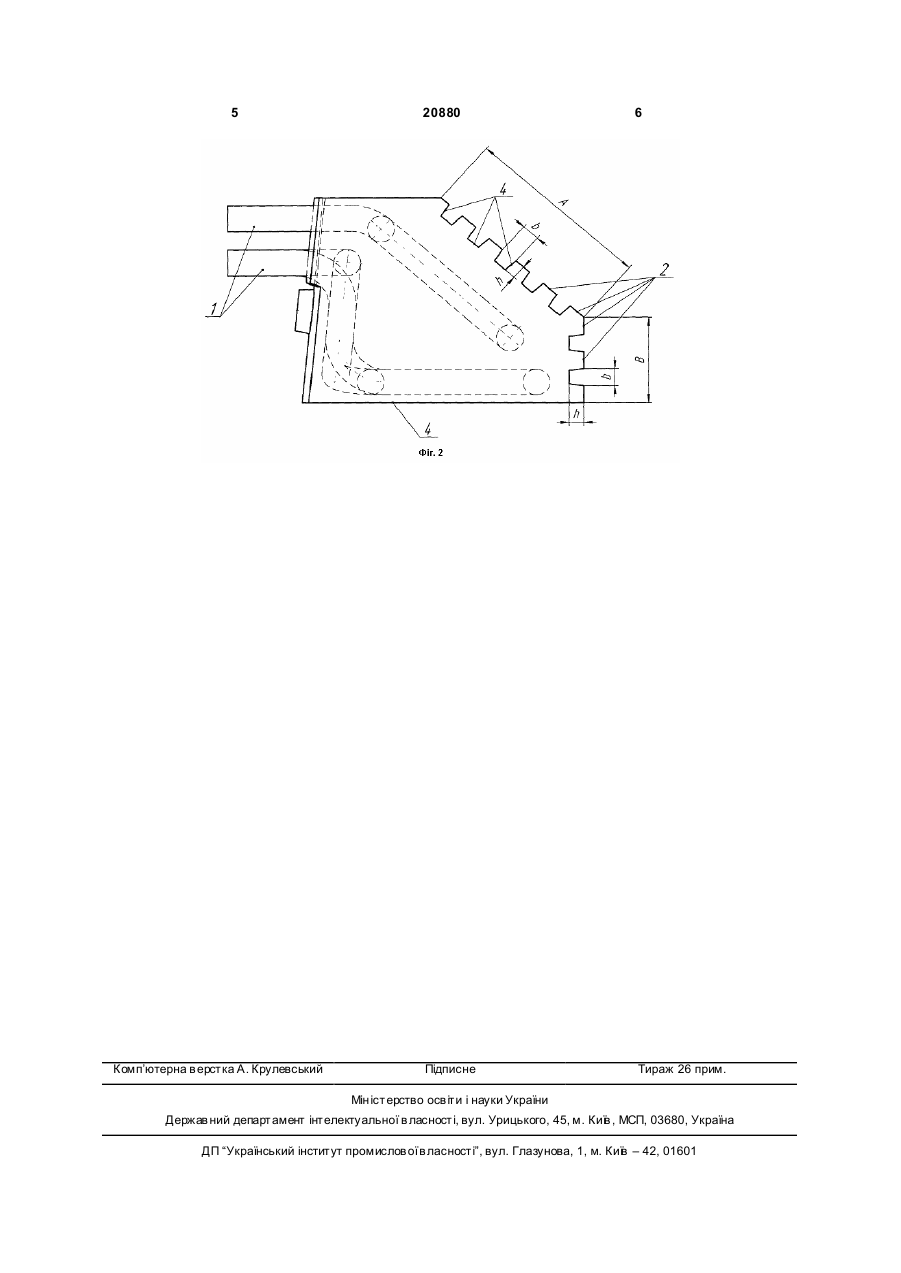

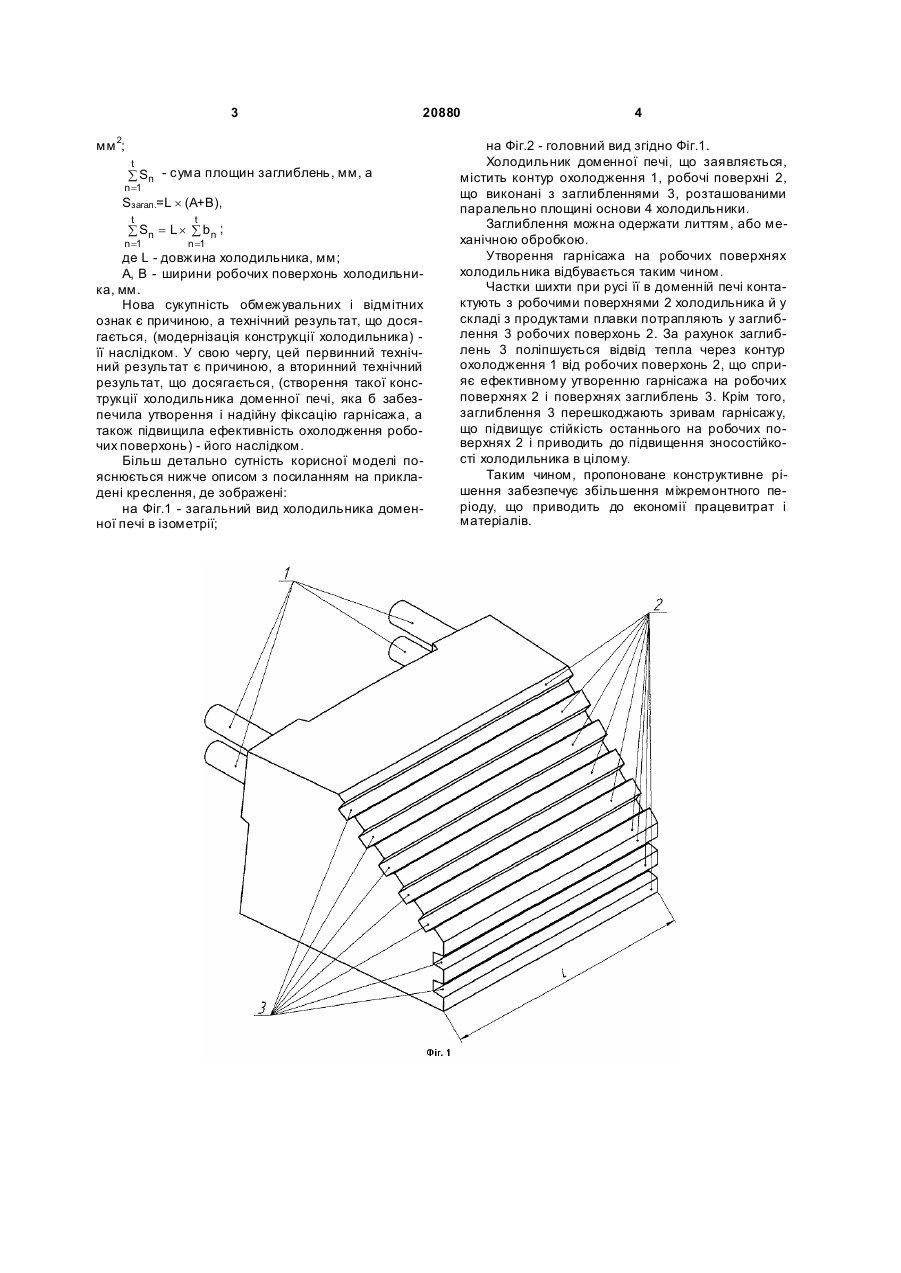

1. Холодильник доменної печі, що містить робочі поверхні та основу, який відрізняється тим, що робочі поверхні холодильника виконані в перерізі з заглибленнями, наприклад трапецієподібної форми, розташованими паралельно площині основи. 2. Холодильник доменної печі за п. 1, який відрізняється тим, що глибину заглиблень приймають не меншою від їхньої ширини, тобто: h≥b, де h - глибина заглиблення, мм; b - ширина заглиблення, мм. 3. Холодильник доменної печі за п. 1, який відрізняється тим, що сума площин поверхонь заглиблень складає 40÷70 % від загальної площі робочих поверхонь холодильника, тобто: Пропонована корисна модель належить до галузі металургії і може бути використаною для охолодження металургійних печей, зокрема у доменному виробництві. Відома безліч конструкцій холодильників доменних печей. З відомих технічних рішень найбільш близьким аналогом до пропонованої корисної моделі по технічній сутності є холодильник [див. кресл. И5/90235 СБ ТХ. Плита холодильная маратора. ДП-4, ПКО ОАО «ММК им. Ильича», г. Маріуполь, 2005г.], що містить робочі поверхні та основу. При роботі доменної печі істотним недоліком відомої конструкції холодильника є недостатня стійкість гарнісажа на його робочих поверхнях. Це приводить до того, що ши хта, що надходить у піч, діє на робочі поверхні холодильника як абразивний матеріал, і призводе до виходу з ладу холодильника в досить короткий термін, що веде до частих зупинок і ремонтів доменних печей. Задача, що стоїть перед авторами, полягає в створенні такої конструкції холодильника доменної печі, яка б забезпечувала утворення і надійну фіксацію гарнісажа, а також підвищувала ефективність охолодження робочих поверхонь, шляхом модернізації конструкції холодильника. Поставлена задача вирішується тим, що в холодильнику доменної печі, що містить робочі поверхні та основу, відповідно до корисної моделі, робочі поверхні холодильника виконані в перерізі з заглибленнями, наприклад трапецієподібної форми, розташованими паралельно площини основи. Крім того, глибина заглиблень приймається не менш їхньої ширини, тобто: h ³b ; де h - глибина заглиблень, мм; b - ширина заглиблень, мм, а сума площин заглиблень приймається рівною 40% ¸ 70% від загальної площі робочих поверхонь холодильника, тобто: t å Sn = (0,4 ¸ 0,7) ´ Sзагал. , n =1 де Sзагал. - загальна площа робочих поверхонь, мм 2; t å Sn - сума площин заглиблень, мм, а n= 1 Sзагал.=L ´ (A+B), t t n =1 n=1 å Sn = L ´ å bn , t å Sn = (0,4 ¸ 0,7 ) ´ Sзагал . , n =1 Де Sзагал. - загальна площа робочих поверхонь, (19) UA (11) 20880 (13) U де L - довжина холодильника, мм; А, В - ширини робочих поверхонь холодильника, мм. 3 20880 мм 2; t å Sn - сума площин заглиблень, мм, а n =1 Sзагал.=L ´ (A+B), t t n =1 n =1 å Sn = L ´ å b n ; де L - довжина холодильника, мм; А, В - ширини робочих поверхонь холодильника, мм. Нова сукупність обмежувальних і відмітних ознак є причиною, а технічний результат, що досягається, (модернізація конструкції холодильника) її наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат, що досягається, (створення такої конструкції холодильника доменної печі, яка б забезпечила утворення і надійну фіксацію гарнісажа, а також підвищила ефективність охолодження робочих поверхонь) - його наслідком. Більш детально сутність корисної моделі пояснюється нижче описом з посиланням на прикладені креслення, де зображені: на Фіг.1 - загальний вид холодильника доменної печі в ізометрії; 4 на Фіг.2 - головний вид згідно Фіг.1. Холодильник доменної печі, що заявляється, містить контур охолодження 1, робочі поверхні 2, що виконані з заглибленнями 3, розташованими паралельно площині основи 4 холодильники. Заглиблення можна одержати литтям, або механічною обробкою. Утворення гарнісажа на робочих поверхнях холодильника відбувається таким чином. Частки шихти при русі її в доменній печі контактують з робочими поверхнями 2 холодильника й у складі з продуктами плавки потрапляють у заглиблення 3 робочих поверхонь 2. За рахунок заглиблень 3 поліпшується відвід тепла через контур охолодження 1 від робочих поверхонь 2, що сприяє ефективному утворенню гарнісажа на робочих поверхнях 2 і поверхнях заглиблень 3. Крім того, заглиблення 3 перешкоджають зривам гарнісажу, що підвищує стійкість останнього на робочих поверхнях 2 і приводить до підвищення зносостійкості холодильника в цілому. Таким чином, пропоноване конструктивне рішення забезпечує збільшення міжремонтного періоду, що приводить до економії працевитрат і матеріалів. 5 Комп’ютерна в ерстка А. Крулевський 20880 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
