Холодильник доменної печі

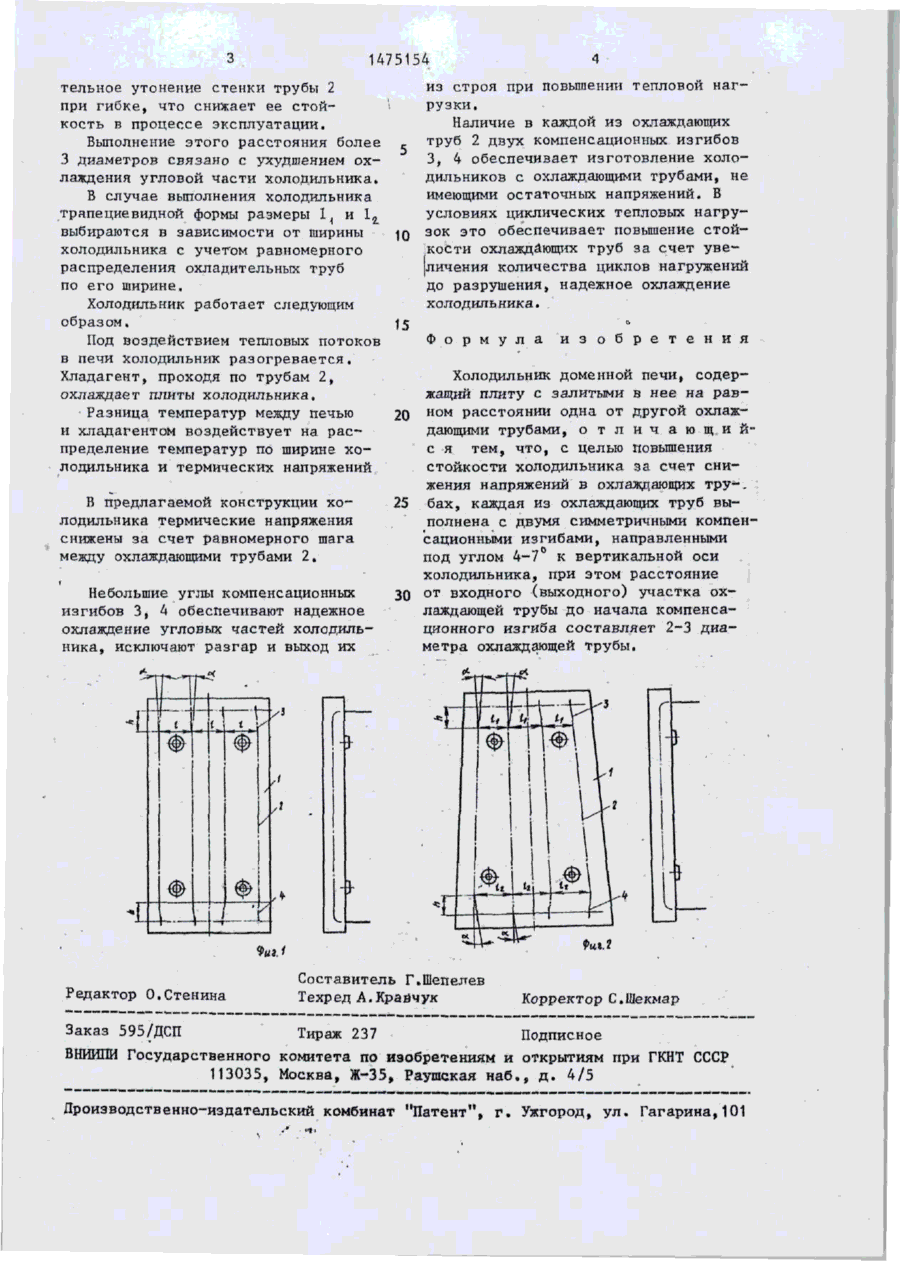

Изобретение относится к черной металлургии, а именно к устройствам для охлаждения кожуха шахтных» преимущественно доменных печей. Целью изобретения является повышение стойкости холодильника за счет снижения напряжений в охлаждающих трубах. Каждая из охлаждающих труб 2 выполнена с двумя симметричными компенсационными изгибами 3, 4, направленными под углом 4-7 к вертикальной оси холодильника, при этом расстояние от входного - выходного участка охлаждающей трубы 2 до начала компенсационного изгиба 3, 4 составляет 2-3 диаметра охлаждающей трубы 2. Применение изобретения повысит стойкость холодильников. 2 ил. ш 1 Изобретение относится к черной металлургии, а именно к устройствам для охлаждения кожуха шахтным, преимущественно доменных печей. Целью изобретения является повышение стойкости холодильника за счет снижения напряжений в охлаждающих трубах. На фиг.1 представлен холодильник прямоугольной формы; на фиг,2 трапециевидной формы. Холодильник состоит из плиты 1, в которую залиты охлаждающие трубы 2, каждая из которых у входного и выходного участков имеет компенсационные изгибы 3, 4, направленные в сторону вертикальной оси плиты 1. Угол наклонам компенсационных изгибов 3, 4 к вертикальной оси составляет 4-7 . Охлаждающие трубы 2 на участках между компенсационными изгиба15-89 ми 3 и 4 расположены на одинаковом расстоянии 1 друг от друга. Расстояние от входного и выходного участков охлаждающей трубы 2 ро начала каждого компенсационного'изгиба 3, 4 составляет 2-3 диаметра охлаждающей . трубы 2. В случае, если угол наклона сі меньше 4°, то плеча компенсационного изгиба 3, 4 недостаточно для исключения остаточных напряжений в трубах 2 при изготовлении холодильников. Выполнение угла наклона Ы- более 7° связано с уводом охлаждающей трубы 2 от угловой части холодильника, что ухудшает ее охлаждение. В случае, если расстояние от входного или выходного участка охлаждающей трубы 2 до начала компенсационного изгиба 3, 4 менее двух диаметров трубы 2, то имеет место значи СЛ 1475154 из строя при повышении тепловой нагтельное утонение стенки трубы 2 при гибке, что снижает ее стойрузки. кость в процессе эксплуатации. Наличие в каждой из охлаждающих труб 2 двух компенсационных изгибов Выполнение этого расстояния более 3, 4 обеспечивает изготовление холо3 диаметров связано с ухудшением охдильников с охлаждающими трубами, не лаждения угловой части холодильника. имеющими остаточных напряжений. В В случае выполнения холодильника условиях циклических тепловых нагрутрапециевидной формы размеры 1, и 1, выбираются в зависимости от ширины 10 зок это обеспечивает повышение стойкости охлаждающих труб за счет увехолодильника с учетом равномерного личения количества циклов нагружений распределения охладительных труб до разрушения, надежное охлаждение по его ширине. холодильника. Холодильник работает следующим образом» I S Ф о р м у л а и з о б р е т е н и я Под воздействием тепловых потоков в печи холодильник разогревается. Холодильник доменной печи, содерХладагент, проходя по трубам 2, жащий плиту с залитыми в нее на равохлаждает плиты холодильника. Разница температур между печью 20 ном расстоянии одна от другой охлаждающими трубами, о т л и ч а ю щ и й и хладагентом воздействует на расс я тем, что, с целью повышения пределение температур по ширине хостойкости холодильника за счет снилодильника и термических напряжений жения напряжений в охлаждающих тру-, В предлагаемой конструкции хо25 бах, каждая из охлаждающих труб выполнена с двумя симметричными компенлодильника термические напряжения сационными изгибами, направленными снижены за счет равномерного шага под углом 4-7 к вертикальной оси между охлаждающими трубами 2, холодильника, при этом расстояние от входного (выходного) участка охНебольшие углы компенсационных 30 лаждающей трубы до начала компенсаизгибов 3, 4 обеспечивают надежное ционного изгиба составляет 2-3 диаохлаждение угловых частей холодильметра охлаждающей трубы. ника, исключают разгар и выход их } Редактор О.Стенина Составитель Г.Шепелев Техред А.Кравчук Корректор С.Шекмар Заказ 595/ДСП Тираж 237 Подписное ВНИИЇЇИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
