Пристрій для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах

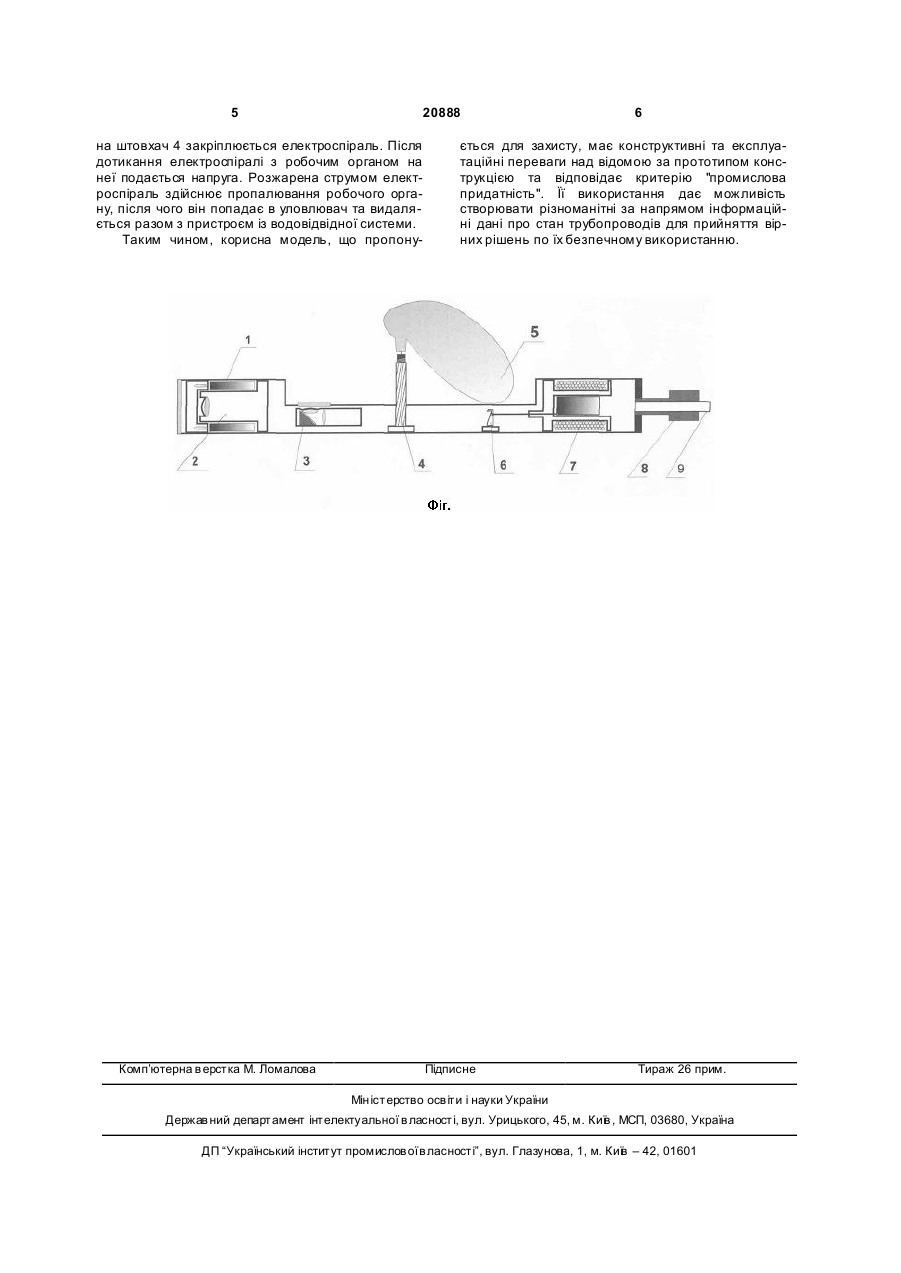

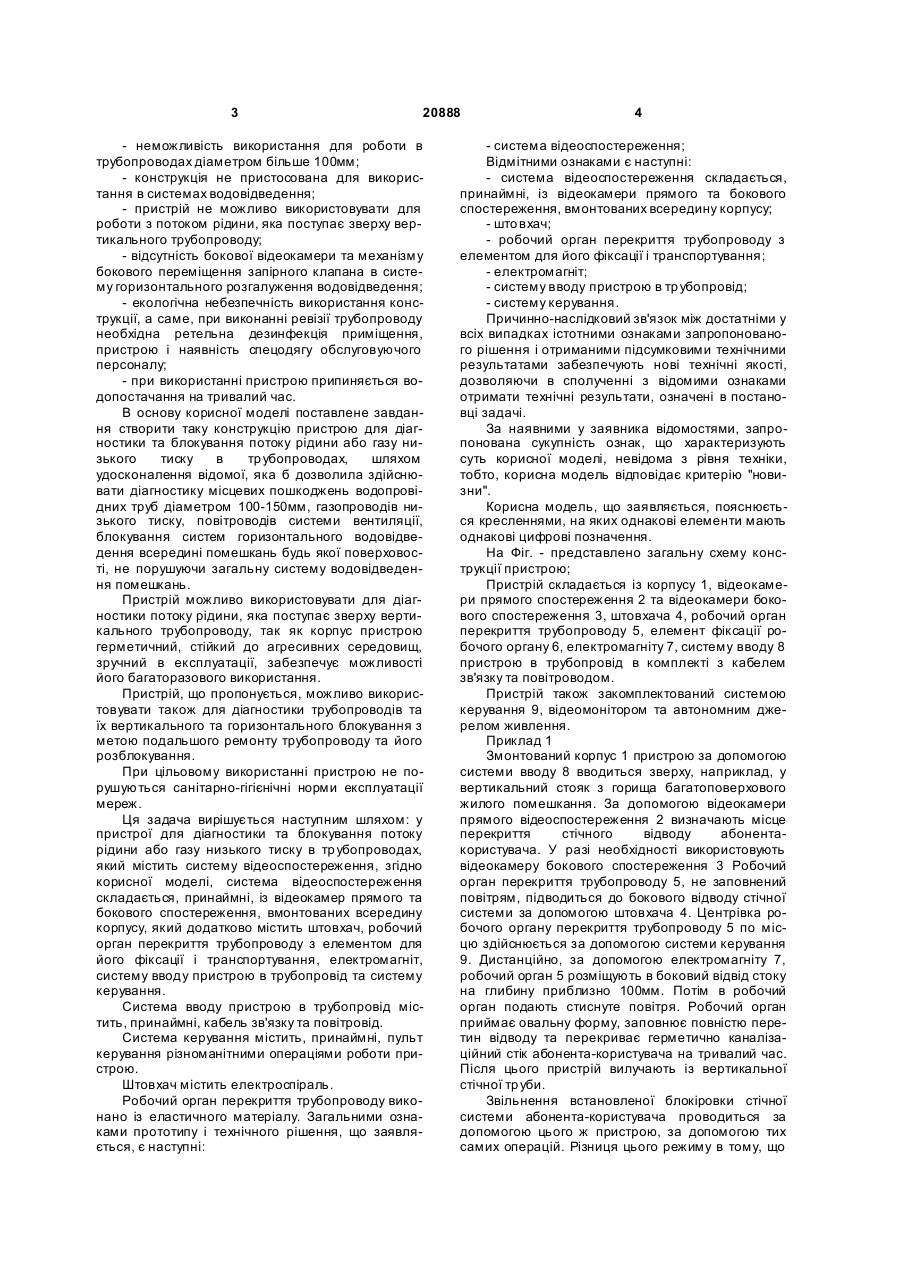

1. Пристрій для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах, який містить систему відеоспостереження, який відрізняється тим, що система відеоспостереження складається принаймні із відеокамер прямого та бокового спостереження, вмонтованих всередину корпусу, який додатково містить штовхач, робочий орган перекриття трубопроводу з 3 20888 - неможливість використання для роботи в трубопроводах діаметром більше 100мм; - конструкція не пристосована для використання в системах водовідведення; - пристрій не можливо використовувати для роботи з потоком рідини, яка поступає зверху вертикального трубопроводу; - відсутність бокової відеокамери та механізму бокового переміщення запірного клапана в систему горизонтального розгалуження водовідведення; - екологічна небезпечність використання конструкції, а саме, при виконанні ревізії трубопроводу необхідна ретельна дезинфекція приміщення, пристрою і наявність спецодягу обслуговуючого персоналу; - при використанні пристрою припиняється водопостачання на тривалий час. В основу корисної моделі поставлене завдання створити таку конструкцію пристрою для діагностики та блокування потоку рідини або газу низького тиску в тр убопроводах, шляхом удосконалення відомої, яка б дозволила здійснювати діагностику місцевих пошкоджень водопровідних труб діаметром 100-150мм, газопроводів низького тиску, повітроводів системи вентиляції, блокування систем горизонтального водовідведення всередині помешкань будь якої поверховості, не порушуючи загальну систему водовідведення помешкань. Пристрій можливо використовувати для діагностики потоку рідини, яка поступає зверху вертикального трубопроводу, так як корпус пристрою герметичний, стійкий до агресивних середовищ, зручний в експлуатації, забезпечує можливості його багаторазового використання. Пристрій, що пропонується, можливо використовувати також для діагностики трубопроводів та їх вертикального та горизонтального блокування з метою подальшого ремонту трубопроводу та його розблокування. При цільовому використанні пристрою не порушуються санітарно-гігієнічні норми експлуатації мереж. Ця задача вирішується наступним шляхом: у пристрої для діагностики та блокування потоку рідини або газу низького тиску в тр убопроводах, який містить систему відеоспостереження, згідно корисної моделі, система відеоспостереження складається, принаймні, із відеокамер прямого та бокового спостереження, вмонтованих всередину корпусу, який додатково містить штовхач, робочий орган перекриття трубопроводу з елементом для його фіксації і транспортування, електромагніт, систему вводу пристрою в трубопровід та систему керування. Система вводу пристрою в трубопровід містить, принаймні, кабель зв'язку та повітровід. Система керування містить, принаймні, пульт керування різноманітними операціями роботи пристрою. Штовхач містить електроспіраль. Робочий орган перекриття трубопроводу виконано із еластичного матеріалу. Загальними ознаками прототипу і технічного рішення, що заявляється, є наступні: 4 - система відеоспостереження; Відмітними ознаками є наступні: - система відеоспостереження складається, принаймні, із відеокамери прямого та бокового спостереження, вмонтованих всередину корпусу; - што вхач; - робочий орган перекриття трубопроводу з елементом для його фіксації і транспортування; - електромагніт; - систему вводу пристрою в тр убопровід; - систему керування. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть корисної моделі, невідома з рівня техніки, тобто, корисна модель відповідає критерію "новизни". Корисна модель, що заявляється, пояснюється кресленнями, на яких однакові елементи мають однакові цифрові позначення. На Фіг. - представлено загальну схему конструкції пристрою; Пристрій складається із корпусу 1, відеокамери прямого спостереження 2 та відеокамери бокового спостереження 3, штовхача 4, робочий орган перекриття трубопроводу 5, елемент фіксації робочого органу 6, електромагніту 7, систему вводу 8 пристрою в трубопровід в комплекті з кабелем зв'язку та повітроводом. Пристрій також закомплектований системою керування 9, відеомонітором та автономним джерелом живлення. Приклад 1 Змонтований корпус 1 пристрою за допомогою системи вводу 8 вводиться зверху, наприклад, у вертикальний стояк з горища багатоповерхового жилого помешкання. За допомогою відеокамери прямого відеоспостереження 2 визначають місце перекриття стічного відводу абонентакористувача. У разі необхідності використовують відеокамеру бокового спостереження 3 Робочий орган перекриття трубопроводу 5, не заповнений повітрям, підводиться до бокового відводу стічної системи за допомогою штовхача 4. Центрівка робочого органу перекриття трубопроводу 5 по місцю здійснюється за допомогою системи керування 9. Дистанційно, за допомогою електромагніту 7, робочий орган 5 розміщують в боковий відвід стоку на глибину приблизно 100мм. Потім в робочий орган подають стиснуте повітря. Робочий орган приймає овальну форму, заповнює повністю перетин відводу та перекриває герметично каналізаційний стік абонента-користувача на тривалий час. Після цього пристрій вилучають із вертикальної стічної тр уби. Звільнення встановленої блокіровки стічної системи абонента-користувача проводиться за допомогою цього ж пристрою, за допомогою тих самих операцій. Різниця цього режиму в тому, що 5 20888 на штовхач 4 закріплюється електроспіраль. Після дотикання електроспіралі з робочим органом на неї подається напруга. Розжарена струмом електроспіраль здійснює пропалювання робочого органу, після чого він попадає в уловлювач та видаляється разом з пристроєм із водовідвідної системи. Таким чином, корисна модель, що пропону Комп’ютерна в ерстка М. Ломалова 6 ється для захисту, має конструктивні та експлуатаційні переваги над відомою за прототипом конструкцією та відповідає критерію "промислова придатність". Її використання дає можливість створювати різноманітні за напрямом інформаційні дані про стан трубопроводів для прийняття вірних рішень по їх безпечному використанню. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
