Пристрій для очистки газу в трубопроводах
Номер патенту: 59660
Опубліковано: 15.09.2003
Автори: Коляденко Вадим Анатолійович, Братах Михайло Іванович, Капцов Іван Іванович, Слесарев Володимир Ананійович, Винник Степан Мар'янович
Формула / Реферат
Пристрій для очистки газу в трубопроводах, що містить корпус-колектор з патрубками відводу очищеного газу і забруднень, який відрізняється тим, що порожнину корпусу-колектора розділено на секції герметичними по периметру, кільцеподібними діафрагмами з дифузорами, на вході в корпусі-колекторі та у вхідних отворах дифузорів розміщено завихрювачі, при цьому площа перерізу вхідних отворів дифузорів кожної наступної секції пропорційно зменшується, патрубки відводу забруднень в кінці кожної секції корпусу-колектора перекриті вузькою частиною дифузорів, а відвідні патрубки очищеного газу на початку кожної секції перекриті розширеною частиною дифузорів.

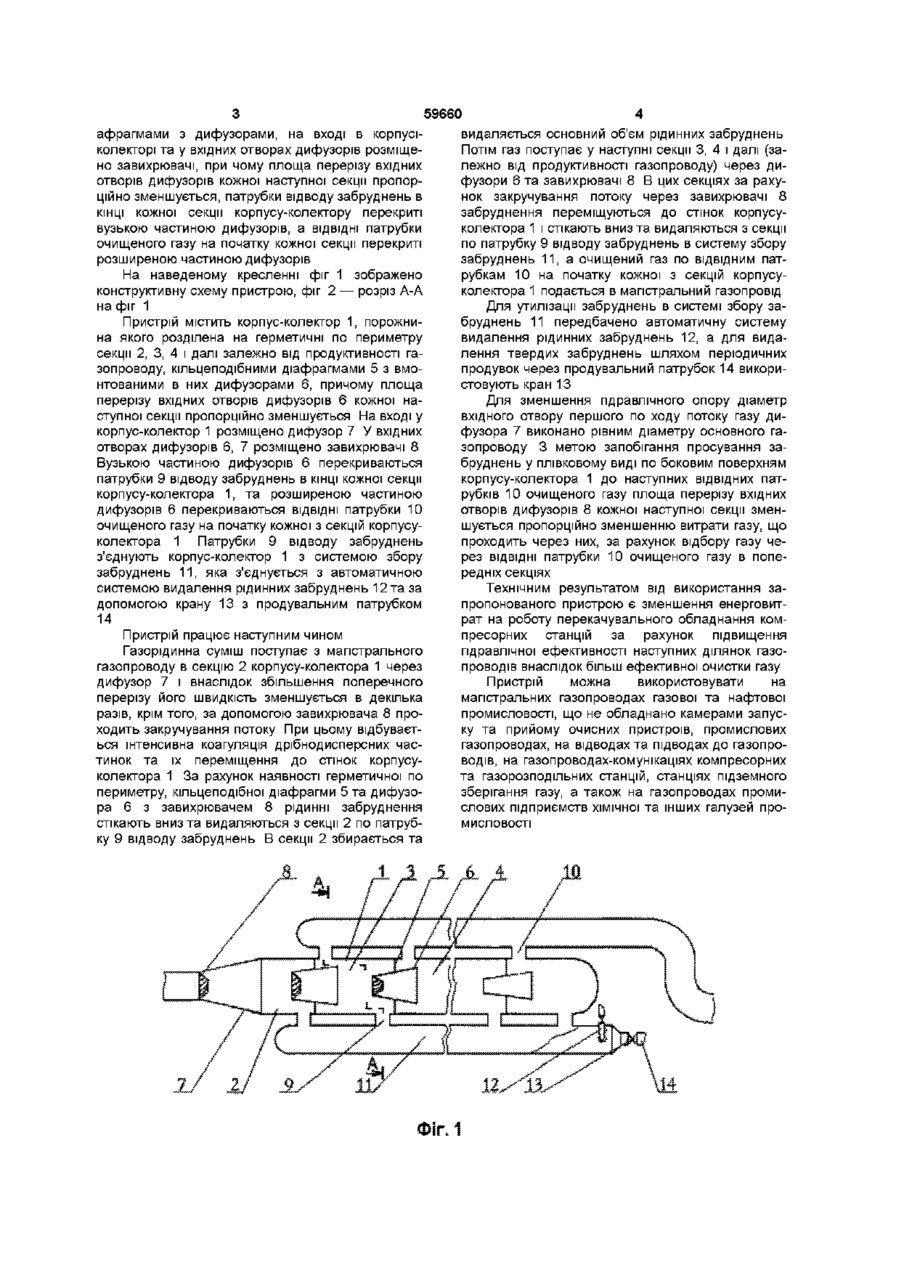

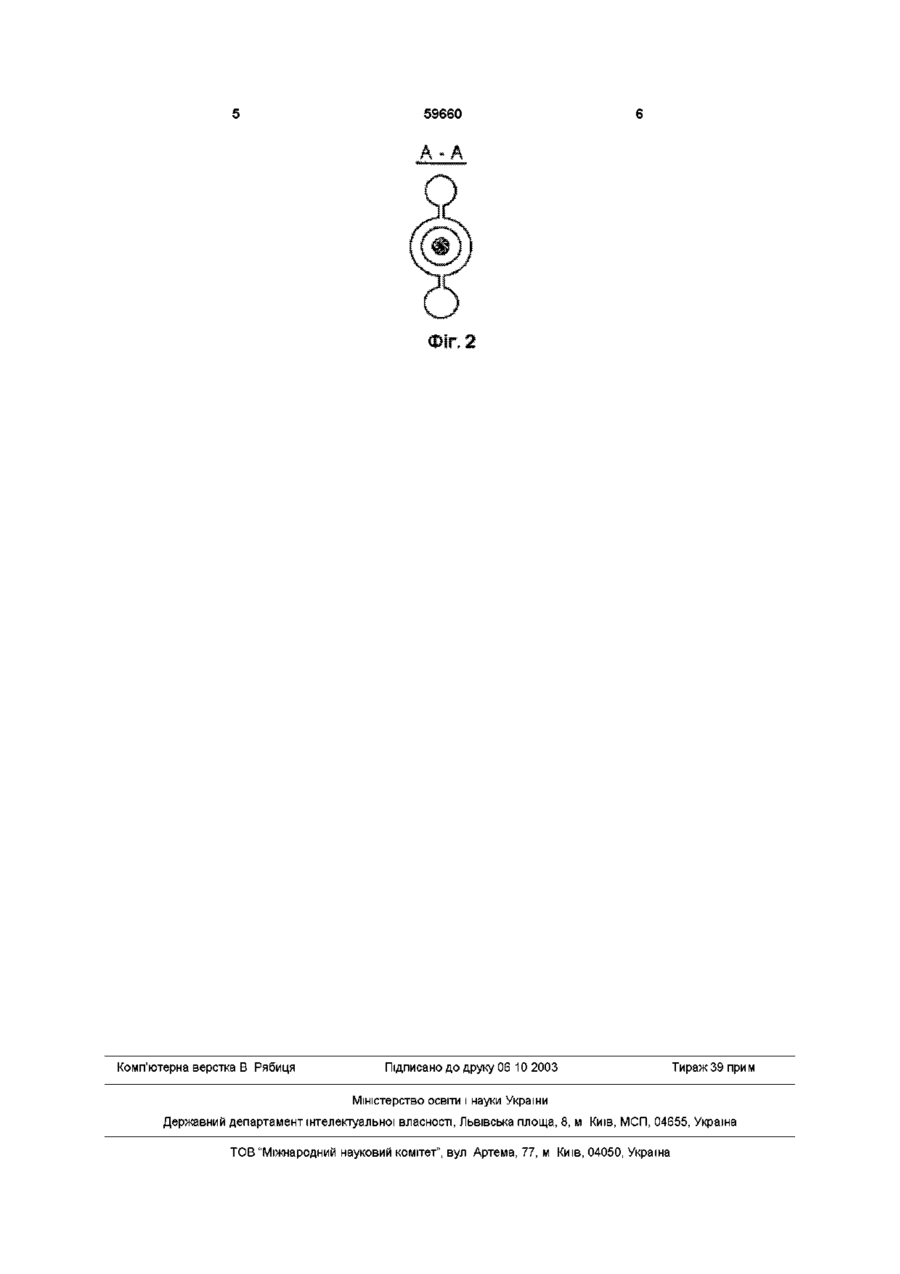

Текст
Пристрій для очистки газу в трубопроводах, що містить корпус-колектор з патрубками відводу Винахід відноситься до пристроїв для очистки газу від твердих та рідинних забруднень, призначено для встановлення на промислових та магістральних газопроводах в газовій та нафтовій промисловості Відомий пристрій для очистки природного і попутного газу від рідинних і твердих забруднень (а с СРСР № 830688, МПК B01D45/12), що містить корпус-колектор з патрубками відводу очищеного газу і включень, які розміщено ВІДПОВІДНО В верхній та нижній частинах корпусу-колектора, патрубки відводу включень, зміщені відносно патрубків відводу газу на половину діаметру, козирки та відбійники, що розміщено над патрубками відводу включень і під патрубками відводу газу, при цьому довжина козирків та відбійників більше діаметру патрубків відводу Недоліком даного пристрою є недостатня ступінь очистки газу в результаті попадання в патрубки відводу газу газорідинної суміші з забрудненнями Найбільш близьким за технічною сутністю до запропонованого пристрою є пристрій для очистки природного і попутного газу в газопроводах (а с СРСР № 1400647, МПК4 B01D45/08), що містить корпус-колектор з патрубками відбору очищеного газу і забруднень, які розміщено ВІДПОВІДНО В верхній і нижній частині корпусу-колектору і зміщено відносно один одного не менш ніж на половину діаметру корпусу-колектора, а також відбійники, очищеного газу і забруднень, який відрізняється тим, що порожнину корпусу-колектора розділено на секції герметичними по периметру, кільцеподібними діафрагмами з дифузорами, на вході в корпусі-колекторі та у вхідних отворах дифузорів розміщено завихрювачі, при цьому площа перерізу вхідних отворів дифузорів кожної наступної секції пропорційно зменшується, патрубки відводу забруднень в КІНЦІ кожної секції корпусу-колектора перекриті вузькою частиною дифузорів, а ВІДВІДНІ патрубки очищеного газу на початку кожної секції перекриті розширеною частиною дифузорів що розміщено над патрубками відводу очищеного газу, і козирки, що розміщено над патрубками відбору конденсату, співвідношення діаметру кожного наступного патрубку відбору очищеного газу до діаметру попереднього складає (1,3-1,6)/1, відбійники виконано таким чином, що вони збільшуються в розмірах по ходу потоку газу, відбійники під патрубками відбору очищеного газу та осі патрубків розміщено під кутом 30-60° до вертикальної ВІСІ, а кромки відбійників оснащено лотками, козирки над патрубками відбору конденсату розміщено під кутом 5-10 до горизонтальної ВІСІ Недоліком даного пристрою є недосконала конструкція відбійників та козирків внаслідок чого існує можливість просування забруднень в плівковому вигляді по боковим поверхням корпусуколектора до наступних патрубків відбору газу, тому покращення гідравлічного стану наступних ділянок газопроводу незначне Задачею цього винаходу є покращення гідравлічного стану наступних ділянок газопроводів шляхом більш ефективного вловлювання та відведення рідинних та твердих забруднень з внутрішньої порожнини труби Для вирішення поставленої задачі у відомому пристрої для очистки газу в трубопроводах, що містить корпус-колектор з патрубками відводу очищеного газу і забруднень, стосовно винаходу, порожнину корпуса-колектора розділено на секції герметичними по периметру, кільцеподібними ді о (О (О о> ю 59660 видаляється основний об'єм рідинних забруднень Потім газ поступає у наступні секції 3, 4 і далі (залежно від продуктивності газопроводу) через дифузори 6 та завихрювачі 8 В цих секціях за рахунок закручування потоку через завихрювачі 8 забруднення переміщуються до стінок корпусуколектора 1 і стікають вниз та видаляються з секції по патрубку 9 відводу забруднень в систему збору забруднень 11, а очищений газ по ВІДВІДНИМ патрубкам 10 на початку кожної з секцій корпусуколектора 1 подається в магістральний газопровід Для утилізації забруднень в системі збору забруднень 11 передбачено автоматичну систему видалення рідинних забруднень 12, а для видалення твердих забруднень шляхом періодичних продувок через продувальний патрубок 14 використовують кран 13 Для зменшення гідравлічного опору діаметр вхідного отвору першого по ходу потоку газу дифузора 7 виконано рівним діаметру основного газопроводу 3 метою запобігання просування забруднень у плівковому виді по боковим поверхням корпусу-колектора 1 до наступних ВІДВІДНИХ патрубків 10 очищеного газу площа перерізу вхідних отворів дифузорів 8 кожної наступної секції зменшується пропорційно зменшенню витрати газу, що проходить через них, за рахунок відбору газу через ВІДВІДНІ патрубки 10 очищеного газу в попередніх секціях Технічним результатом від використання запропонованого пристрою є зменшення енерговитрат на роботу перекачувального обладнання компресорних станцій за рахунок підвищення Пристрій працює наступним чином гідравлічної ефективності наступних ділянок газоГазорідинна суміш поступає з магістрального проводів внаслідок більш ефективної очистки газу газопроводу в секцію 2 корпусу-колектора 1 через дифузор 7 і внаслідок збільшення поперечного Пристрій можна використовувати на перерізу його швидкість зменшується в декілька магістральних газопроводах газової та нафтової разів, крім того, за допомогою завихрювача 8 пропромисловості, що не обладнано камерами запусходить закручування потоку При цьому відбуваєтку та прийому очисних пристроїв, промислових ься інтенсивна коагуляція дрібнодисперсних часгазопроводах, на відводах та підводах до газопротинок та їх переміщення до стінок корпусуводів, на газопроводах-комунікаціях компресорних колектора 1 За рахунок наявності герметичної по та газорозподільних станцій, станціях підземного периметру, кільцеподібної діафрагми 5 та дифузозберігання газу, а також на газопроводах промира 6 з завихрювачем 8 рідинні забруднення слових підприємств хімічної та інших галузей простікають вниз та видаляються з секції 2 по патрубмисловості ку 9 відводу забруднень В секції 2 збирається та афрагмами з дифузорами, на вході в корпусіколеісгорі та у вхідних отворах дифузорів розміщено завихрювачі, при чому площа перерізу вхідних отворів дифузорів кожної наступної секції пропорційно зменшується, патрубки відводу забруднень в КІНЦІ кожної секції корпусу-колектору перекриті вузькою частиною дифузорів, а ВІДВІДНІ патрубки очищеного газу на початку кожної секції перекриті розширеною частиною дифузорів На наведеному кресленні фіг 1 зображено конструктивну схему пристрою, фіг 2 — розріз А-А на фіг 1 Пристрій містить корпус-колектор 1, порожнина якого розділена на герметичні по периметру секції 2, 3, 4 і далі залежно від продуктивності газопроводу, кільцеподібними діафрагмами 5 з вмонтованими в них дифузорами 6, причому площа перерізу вхідних отворів дифузорів 6 кожної наступної секції пропорційно зменшується На вході у корпус-колектор 1 розміщено дифузор 7 У вхідних отворах дифузорів 6, 7 розміщено завихрювачі 8 Вузькою частиною дифузорів 6 перекриваються патрубки 9 відводу забруднень в КІНЦІ кожної секції корпусу-колектора 1, та розширеною частиною дифузорів 6 перекриваються ВІДВІДНІ патрубки 10 очищеного газу на початку кожної з секцій корпусуколектора 1 Патрубки 9 відводу забруднень з'єднують корпус-колектор 1 з системою збору забруднень 11, яка з'єднується з автоматичною системою видалення рідинних забруднень 12 та за допомогою крану 13 з продувальним патрубком 14 59660 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for gas purification in pipelines
Автори англійськоюKaptsov Ivan Ivanovych, Koliadenko Vadym Anatoliiovych, Bratakh Mykhailo Ivanovych
Назва патенту російськоюУстройство для очистки газа в трубопроводах
Автори російськоюКапцов Иван Иванович, Коляденко Вадим Анатольевич, Братах Михаил Иванович
МПК / Мітки
МПК: B01D 45/08
Мітки: пристрій, трубопроводах, очистки, газу
