Установка для регенерації відпрацьованої сірчаної кислоти

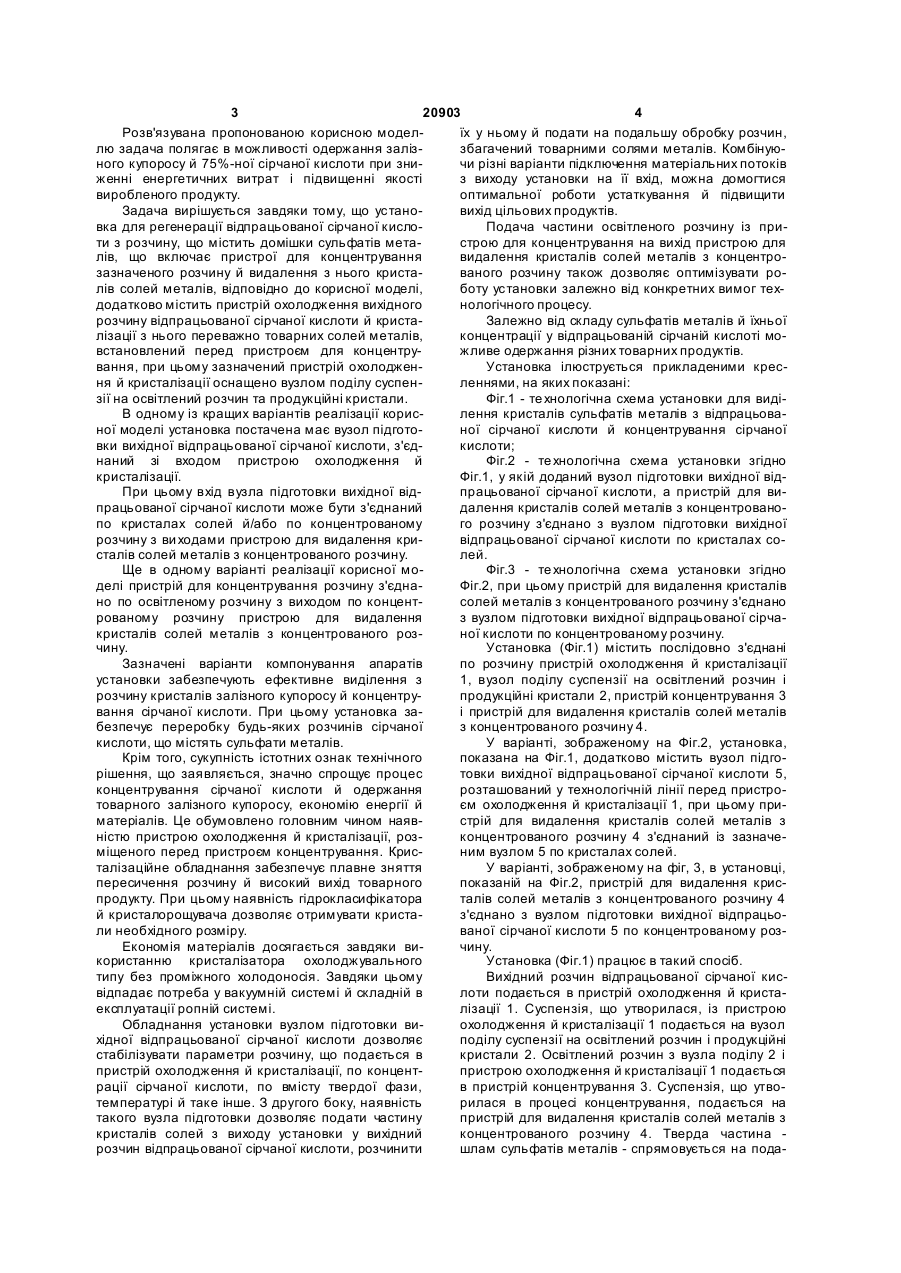

1. Установка для регенерації відпрацьованої сірчаної кислоти з розчину, що містить домішки сульфатів металів, що включає пристрої для концентрування зазначеного розчину й видалення з нього кристалів солей металів, яка відрізняється тим, що вона додатково містить пристрій охолодження вихідного розчину відпрацьованої сірчаної кислоти й кристалізації з нього переважно товар 3 20903 4 Розв'язувана пропонованою корисною моделїх у ньому й подати на подальшу обробку розчин, лю задача полягає в можливості одержання заліззбагачений товарними солями металів. Комбінуюного купоросу й 75%-ної сірчаної кислоти при зничи різні варіанти підключення матеріальних потоків женні енергетичних витрат і підвищенні якості з виходу установки на її вхід, можна домогтися виробленого продукту. оптимальної роботи устаткування й підвищити Задача вирішується завдяки тому, що установихід цільових продуктів. вка для регенерації відпрацьованої сірчаної кислоПодача частини освітленого розчину із прити з розчину, що містить домішки сульфатів метастрою для концентрування на вихід пристрою для лів, що включає пристрої для концентрування видалення кристалів солей металів з концентрозазначеного розчину й видалення з нього криставаного розчину також дозволяє оптимізувати ролів солей металів, відповідно до корисної моделі, боту установки залежно від конкретних вимог техдодатково містить пристрій охолодження вихідного нологічного процесу. розчину відпрацьованої сірчаної кислоти й кристаЗалежно від складу сульфатів металів й їхньої лізації з нього переважно товарних солей металів, концентрації у відпрацьованій сірчаній кислоті мовстановлений перед пристроєм для концентружливе одержання різних товарних продуктів. вання, при цьому зазначений пристрій охолодженУстановка ілюструється прикладеними кресня й кристалізації оснащено вузлом поділу суспенленнями, на яких показані: зії на освітлений розчин та продукційні кристали. Фіг.1 - те хнологічна схема установки для видіВ одному із кращих варіантів реалізації корислення кристалів сульфатів металів з відпрацьованої моделі установка постачена має вузол підготоної сірчаної кислоти й концентрування сірчаної вки вихідної відпрацьованої сірчаної кислоти, з'єдкислоти; наний зі входом пристрою охолодження й Фіг.2 - те хнологічна схема установки згідно кристалізації. Фіг.1, у якій доданий вузол підготовки вихідної відПри цьому вхід вузла підготовки вихідної відпрацьованої сірчаної кислоти, а пристрій для випрацьованої сірчаної кислоти може бути з'єднаний далення кристалів солей металів з концентрованопо кристалах солей й/або по концентрованому го розчину з'єднано з вузлом підготовки вихідної розчину з ви ходами пристрою для видалення кривідпрацьованої сірчаної кислоти по кристалах состалів солей металів з концентрованого розчину. лей. Ще в одному варіанті реалізації корисної моФіг.3 - те хнологічна схема установки згідно делі пристрій для концентрування розчину з'єднаФіг.2, при цьому пристрій для видалення кристалів но по освітленому розчину з виходом по концентсолей металів з концентрованого розчину з'єднано рованому розчину пристрою для видалення з вузлом підготовки вихідної відпрацьованої сірчакристалів солей металів з концентрованого розної кислоти по концентрованому розчину. чину. Установка (Фіг.1) містить послідовно з'єднані Зазначені варіанти компонування апаратів по розчину пристрій охолодження й кристалізації установки забезпечують ефективне виділення з 1, вузол поділу суспензії на освітлений розчин і розчину кристалів залізного купоросу й концентрупродукційні кристали 2, пристрій концентрування 3 вання сірчаної кислоти. При цьому установка заі пристрій для видалення кристалів солей металів безпечує переробку будь-яких розчинів сірчаної з концентрованого розчину 4. кислоти, що містять сульфати металів. У варіанті, зображеному на Фіг.2, установка, Крім того, сукупність істотних ознак технічного показана на Фіг.1, додатково містить вузол підгорішення, що заявляється, значно спрощує процес товки вихідної відпрацьованої сірчаної кислоти 5, концентрування сірчаної кислоти й одержання розташований у технологічній лінії перед пристротоварного залізного купоросу, економію енергії й єм охолодження й кристалізації 1, при цьому приматеріалів. Це обумовлено головним чином наявстрій для видалення кристалів солей металів з ністю пристрою охолодження й кристалізації, розконцентрованого розчину 4 з'єднаний із зазначеміщеного перед пристроєм концентрування. Крисним вузлом 5 по кристалах солей. талізаційне обладнання забезпечує плавне зняття У варіанті, зображеному на фіг, 3, в установці, пересичення розчину й високий вихід товарного показаній на Фіг.2, пристрій для видалення криспродукту. При цьому наявність гідрокласифікатора талів солей металів з концентрованого розчину 4 й кристалорощувача дозволяє отримувати кристаз'єднано з вузлом підготовки вихідної відпрацьоли необхідного розміру. ваної сірчаної кислоти 5 по концентрованому розЕкономія матеріалів досягається завдяки вичину. користанню кристалізатора охолоджувального Установка (Фіг.1) працює в такий спосіб. типу без проміжного холодоносія. Завдяки цьому Вихідний розчин відпрацьованої сірчаної кисвідпадає потреба у вакуумній системі й складній в лоти подається в пристрій охолодження й кристаексплуатації ропній системі. лізації 1. Суспензія, що утворилася, із пристрою Обладнання установки вузлом підготовки виохолодження й кристалізації 1 подається на вузол хідної відпрацьованої сірчаної кислоти дозволяє поділу суспензії на освітлений розчин і продукційні стабілізувати параметри розчину, що подається в кристали 2. Освітлений розчин з вузла поділу 2 і пристрій охолодження й кристалізації, по концентпристрою охолодження й кристалізації 1 подається рації сірчаної кислоти, по вмісту твердої фази, в пристрій концентрування 3. Суспензія, що утвотемпературі й таке інше. З другого боку, наявність рилася в процесі концентрування, подається на такого вузла підготовки дозволяє подати частину пристрій для видалення кристалів солей металів з кристалів солей з виходу установки у вихідний концентрованого розчину 4. Тверда частина розчин відпрацьованої сірчаної кислоти, розчинити шлам сульфатів металів - спрямовується на пода 5 20903 6 льшу переробку. Рідка частина - концентрована ваного розчину 4. Отримана у вузлі підготовки 5 сірчана кислота 75% мас. - подається в сховище. суміш ви хідної й концентрованої кислот подається На відміну від установки, показаної на Фіг.1, в в пристрій охолодження й кристалізації 1. установці згідно Фіг.2, кристали, що утворюються в Слід зазначити, що застосування корисної мопристрої концентрування 3, подаються із пристрою делі, що заявляється, не обмежується наведеними для видалення кристалів солей металів з концентвище прикладами схемного рішення виконання рованого розчину 4 у вузол підготовки вихідної установки, які лише ілюструють можливості її реавідпрацьованої сірчаної кислоти 5 на розчинення у лізації. Установка дозволяє переробляти будь-які вихідній відпрацьованій сірчаній кислоті. Підготоврозчини сірчаної кислоти, що містять сульфати лений розчин, насичений по сульфатах металів, металів, з одержанням товарних продуктів. Визнаподається в пристрій охолодження й кристачальним критерієм, по якому заявлена установка лізації 1. вигідно відрізняється від відомих пристроїв, є моНа відміну від установки, показаної на Фіг.2, в жливість промислової комплексної переробки розустановці згідно Фіг.3 у вузол підготовки вихідної чинів сірчаної кислоти, що містить сульфати метавідпрацьованої сірчаної кислоти 5 подається конлів, що виключає або значно скорочує кількість центрована сірчана кислота як безпосередньо із шламів, що утворюються, при забезпеченні пропристрою концентрування 3, так і із пристрою для мислових обсягів одержання товарних продуктів. видалення кристалів солей металів з концентро Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
