Пристрій для контролю біморфних п’єзоелементів
Номер патенту: 20941
Опубліковано: 15.02.2007
Автори: Раєвський Микола Володимирович, Сотула Жанна Василівна, Шарапов Валерій Михайлович
Формула / Реферат
Пристрій контролю біморфних п'єзоелементів, що містить генератор електричних коливань та вимірювальний пристрій, який відрізняється тим, що пристрій додатково містить послідовний коливальний контур з трансформаторним зв'язком, причому біморфний п'єзоелемент, що контролюють, підключений до виходу коливального контуру послідовно з вимірювальним пристроєм, а як генератор електричних коливань використаний генератор імпульсних коливань.
Текст

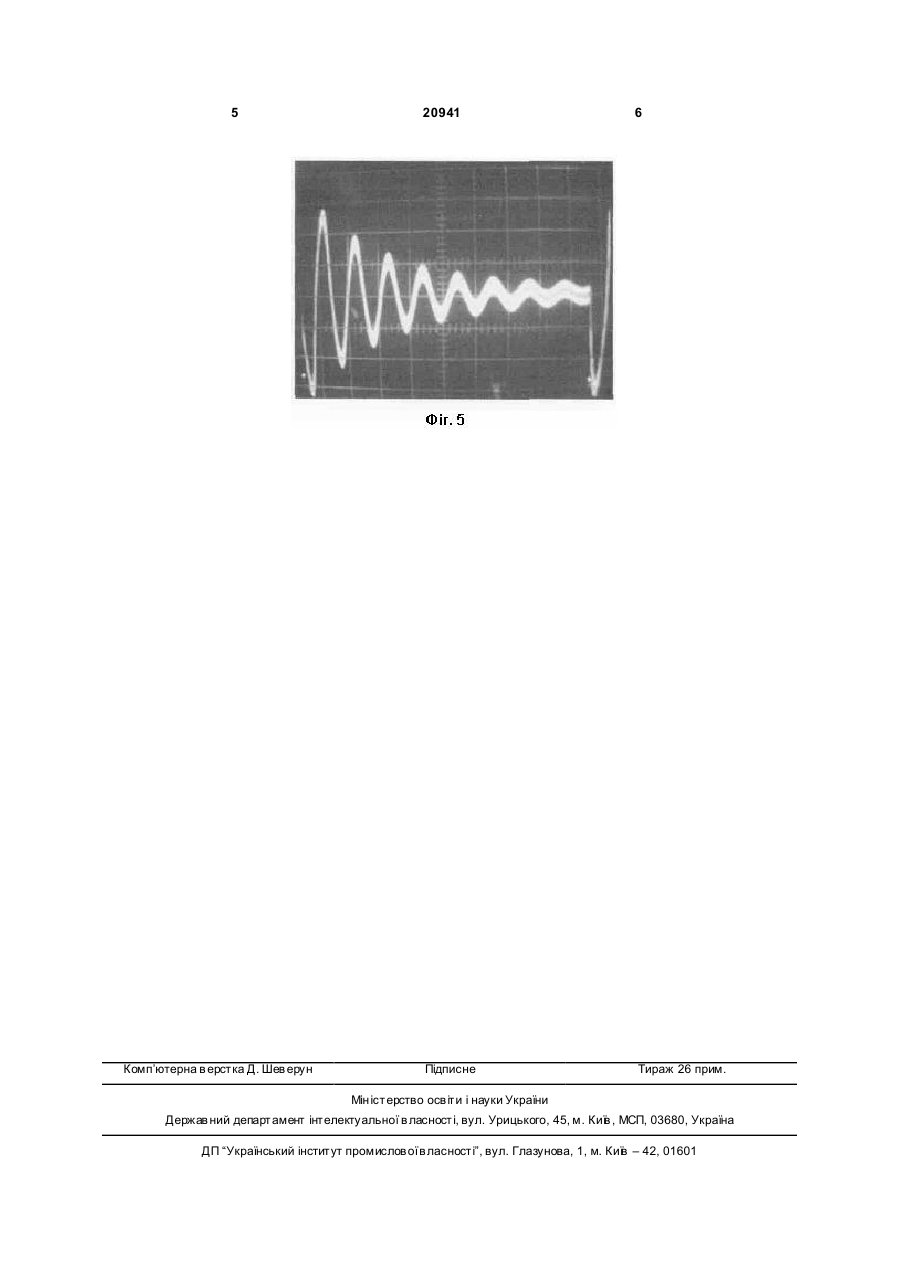

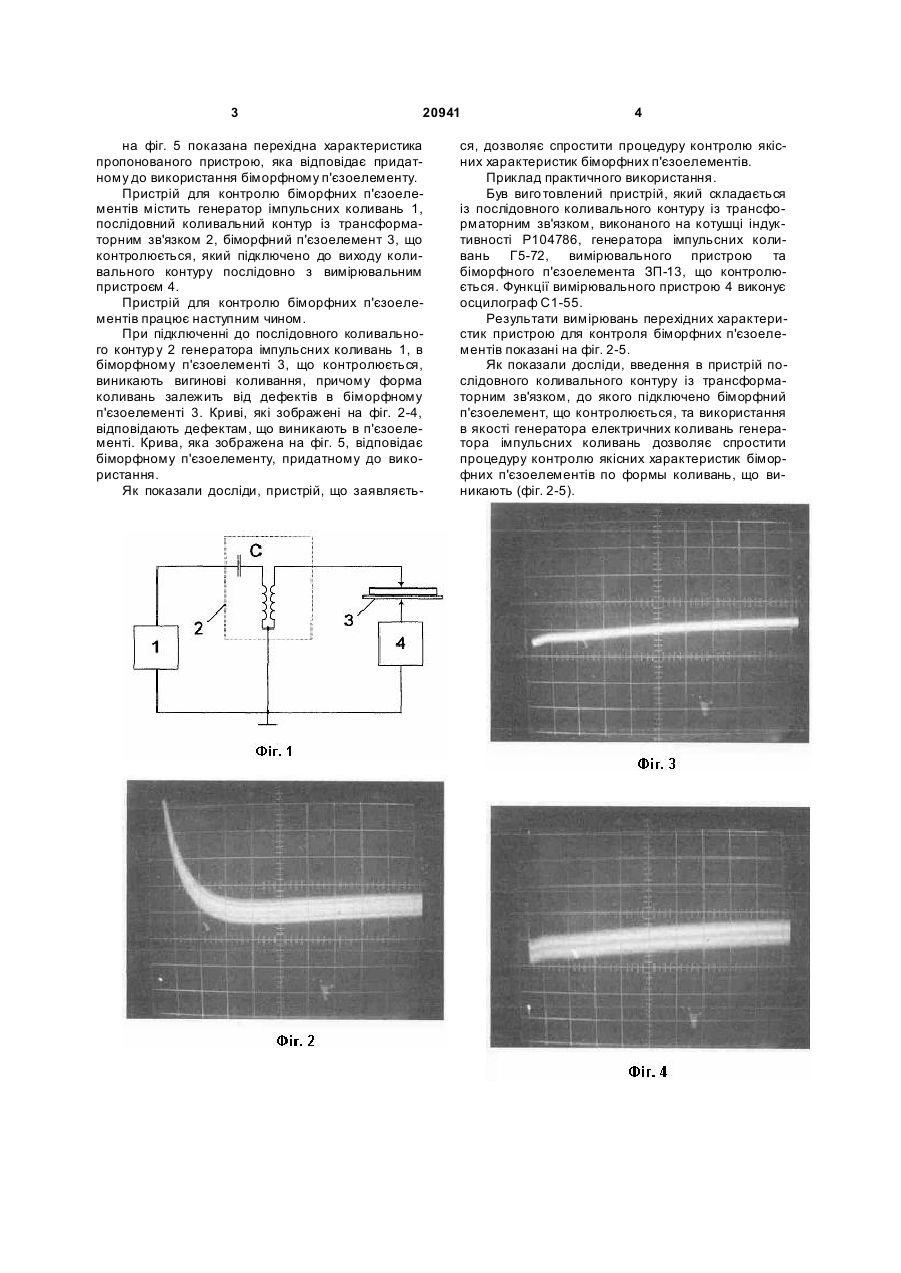

Пристрій контролю біморфних п'єзоелементів, що містить генератор електричних коливань та 3 20941 на фіг. 5 показана перехідна характеристика пропонованого пристрою, яка відповідає придатному до використання біморфному п'єзоелементу. Пристрій для контролю біморфних п'єзоелементів містить генератор імпульсних коливань 1, послідовний коливальний контур із трансформаторним зв'язком 2, біморфний п'єзоелемент 3, що контролюється, який підключено до виходу коливального контуру послідовно з вимірювальним пристроєм 4. Пристрій для контролю біморфних п'єзоелементів працює наступним чином. При підключенні до послідовного коливального контур у 2 генератора імпульсних коливань 1, в біморфному п'єзоелементі 3, що контролюється, виникають вигинові коливання, причому форма коливань залежить від дефектів в біморфному п'єзоелементі 3. Криві, які зображені на фіг. 2-4, відповідають дефектам, що виникають в п'єзоелементі. Крива, яка зображена на фіг. 5, відповідає біморфному п'єзоелементу, придатному до використання. Як показали досліди, пристрій, що заявляєть 4 ся, дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів. Приклад практичного використання. Був виго товлений пристрій, який складається із послідовного коливального контуру із трансформаторним зв'язком, виконаного на котушці індуктивності Р104786, генератора імпульсних коливань Г5-72, вимірювального пристрою та біморфного п'єзоелемента ЗП-13, що контролюється. Функції вимірювального пристрою 4 виконує осцилограф С1-55. Результати вимірювань перехідних характеристик пристрою для контроля біморфних п'єзоелементів показані на фіг. 2-5. Як показали досліди, введення в пристрій послідовного коливального контуру із трансформаторним зв'язком, до якого підключено біморфний п'єзоелемент, що контролюється, та використання в якості генератора електричних коливань генератора імпульсних коливань дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів по формы коливань, що виникають (фіг. 2-5). 5 Комп’ютерна в ерстка Д. Шев ерун 20941 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for testing a bimorph piezoelectric element
Автори англійськоюSharapov Valeriy Mykhaylovych, Sotula Zhanna Vasylivna
Назва патенту російськоюУстройство для контроля биморфного пьезоэлектрического элемента
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 31/00
Мітки: пристрій, біморфних, п'єзоелементів, контролю
Код посилання
<a href="https://ua.patents.su/3-20941-pristrijj-dlya-kontrolyu-bimorfnikh-pehzoelementiv.html" target="_blank" rel="follow" title="База патентів України">Пристрій для контролю біморфних п’єзоелементів</a>
