Спосіб збільшення швидкості руху тіла в рідині

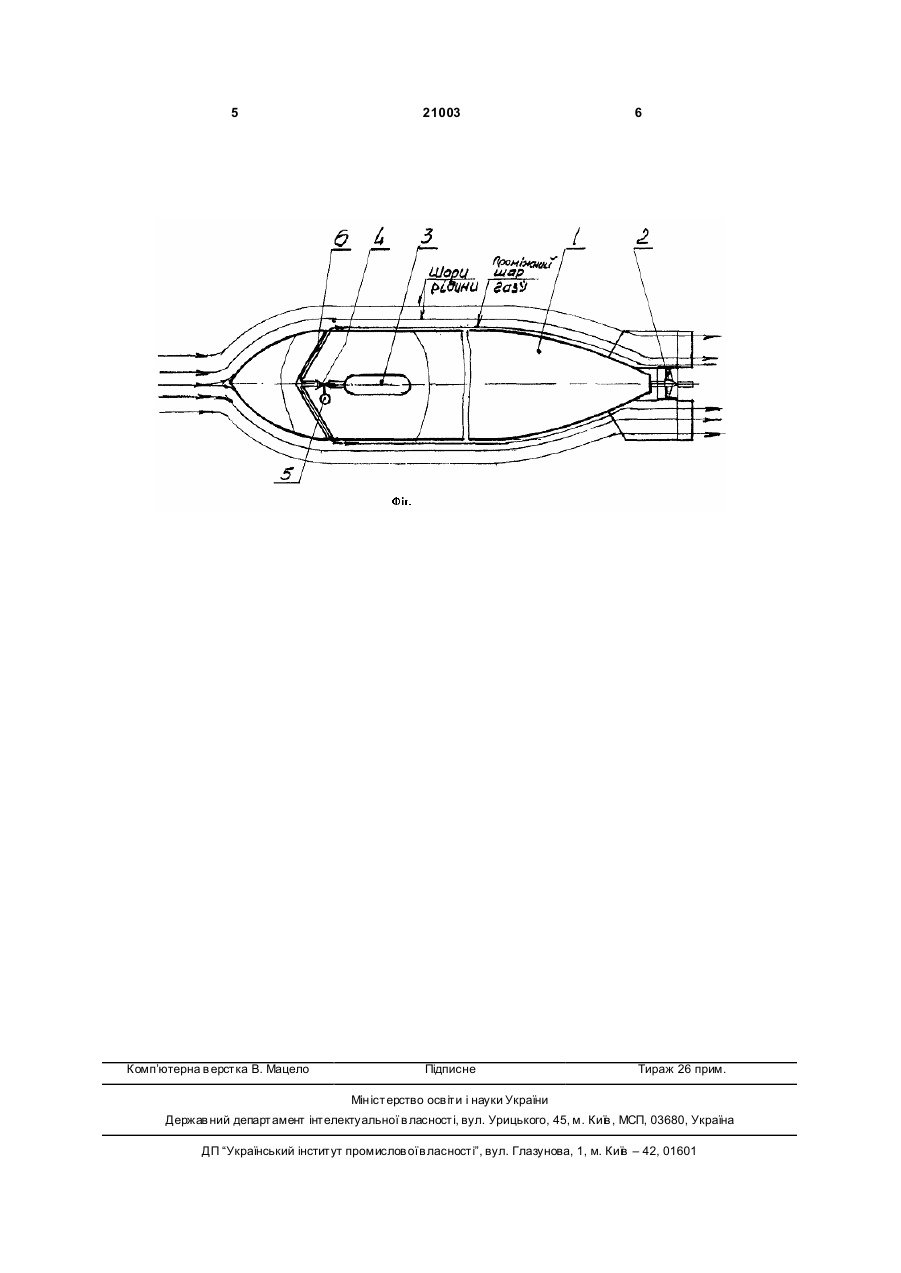

1. Спосіб збільшення швидкості руху тіла в рідині, що полягає у зменшенні опору тертя його зовнішньої поверхні, що обтікається рідиною, за рахунок покриття її проміжним шаром речовини з меншим опором тертя, який відрізняється тим, що на цю поверхню з передньої частини тіла при його русі в рідині подають газ, який розділяє поверхню і рідину проміжним шаром. 3 21003 4 сферичну щілину у передній частині тіла, яку розZ - глибина занурення тіла; ташовують вершиною по напрямку руху тіла. Для g - питома вага рідини , в якій рухається тіло; обмеження витрати газу його подачу включають u - швидкість руху тіла; після досягнення тілом необхідної швидкості в g - прискорення вільного падіння , константа; рідині за допомогою пристрою, наприклад таймеW - об’єм шару газу, ра. При цьому кількість подаваного газу установто газ не спливає, а притискується рідиною до люють станом відкриття клапана в залежності від поверхні тіла (торпеди), поступово розчиняючись в його розчинності в рідині та її тиску на поверхню рідині завдяки її тиску на нього [4]. Наприклад, тіла при його русі. якщо прийняти умовно товщин у проміжного шару Ця сукупність нових суттєви х ознак у взаємодії повітря 0,3см і не ураховувати глибини занурення з відомою ознакою, що полягає у розділені поверZ тіла ,то із приведених вище формул можна вихні тіла і рідини, в якій воно рухається, проміжним значити необхідну мінімальну швидкість руху тіла шаром речовини з меншим ніж матеріал тіла опо(торпеди), при якій газ не буде спливати, і яка дором тертя в рідині, суттєво збільшує швидкість рівнює приблизно 0,8м/сек. Насправді швидкість руху тіла без збільшення тягового зусилля його руху торпед значно більша, а нерозчинність газу рушія, причому, не тільки за рахунок зменшення по всій її довжині можна забезпечити його кількісопору тертя, а додатково і за рахунок осьової тю, яку випускають із балона, тобто станом відскладової реактивного зусилля, що виникає при криття клапана 4 і розмірами балона 3. I тому, що повороті шару газу в конічній або сферичній щілині сила тертя рідини і газу значно менша сили тертя та при викиду його із нього. рідини і поверхні тіла, то це сприяє підвищенню На Фіг. схематично зображено тіло у вигляді швидкості його руху при тій же потужності рушія 2 торпеди з напрямками обтікання його шарами рітіла (торпеди). Підвищенню швидкості цього руху дини і проміжним шаром газу. Тіло має корпус 1 з також сприяє осьова складова реактивної сили, рушієм 2. Усередині передньої частини корпуса 1 яка виникає при повороті шару газу у щілині 6 і при розміщений балон стиснутого газ у 3, який через його викиді із неї. Витіканню газу із щілини 6 сприклапан 4, що управляється таймером 5, сполучеяє також розташування її вершиною в сторону руний із конічною або сферичною щілиною 6 в пеху тіла. редній частині корпусу 1. Цей спосіб може також бути використаним в Спосіб здійснюють наступним чином. підводних човнах для форсувальних режимів їх При виготовлені тіла (торпеди або ракетируху у зануреному положенні. Таким чином цей торпеди) або при їх установці у п усковий пристрій спосіб дозволяє значно покращати основні тактисудна, на якому вони базуються, виставляють теко-технічні характеристики такої зброї як торпеди рмін спрацювання таймера 5 після його автоматита ракети-торпеди, а також підводних човнів, а чного включення під час вистрілу із пускової устасаме: збільшити швидкість та дальність руху, зменовки. Після вистрілу торпеди або ракети-торпеди ншити ймовірність їх ураження супротивником. у воду і набрання ними необхідної мінімальної Джерела інформації: швидкості руху таймер 5 включає клапан 4, через 1. Я.І. Войткунський. „Опір руху суден”. Виданякий газ із балона 3 під тиском в ньому поступає в ня друге перероблене та доповнене. Ленінград. конічну або сферичну щілину 6, а із неї під дією „Суднобудування”, 1988. с.89, 90. шарів рідини облягає корпус 1, розділяючи своїм 2. Ф.А. Шевелев. Таблицы для гидравлических проміжним шаром поверхню корпуса 1 і шари рірасчётов стальных, чугунных, асбестоцементных, дини. При цьому завдяки тому, що тиск рідини пластмассовых и стеклянных водопроводных навколо тіла, який визначається глибиною його труб. Издание пятое дополненное. Москва. Стройзанурення і швидкістю руху по формулі: издат, 1973, с.3...10. 2 3. В.А. Большаков и др. Справочник по гидраgu (3) P=Z+ , влике, Киев, Головное издательство издательско2g го объединения „Вища школа», 1984, с.19, 31. більший сили виштовхування газу, яка визна4. О.В. Яременко. Испытания насосов. Спрачається по формулі: вочное пособие. Москва, Машиностроение, 1976, F= g W, (3) с.13. де: Р - тиск рідини на поверхні тіла; 5 Комп’ютерна в ерстка В. Мацело 21003 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
