Автоматизована система контролю

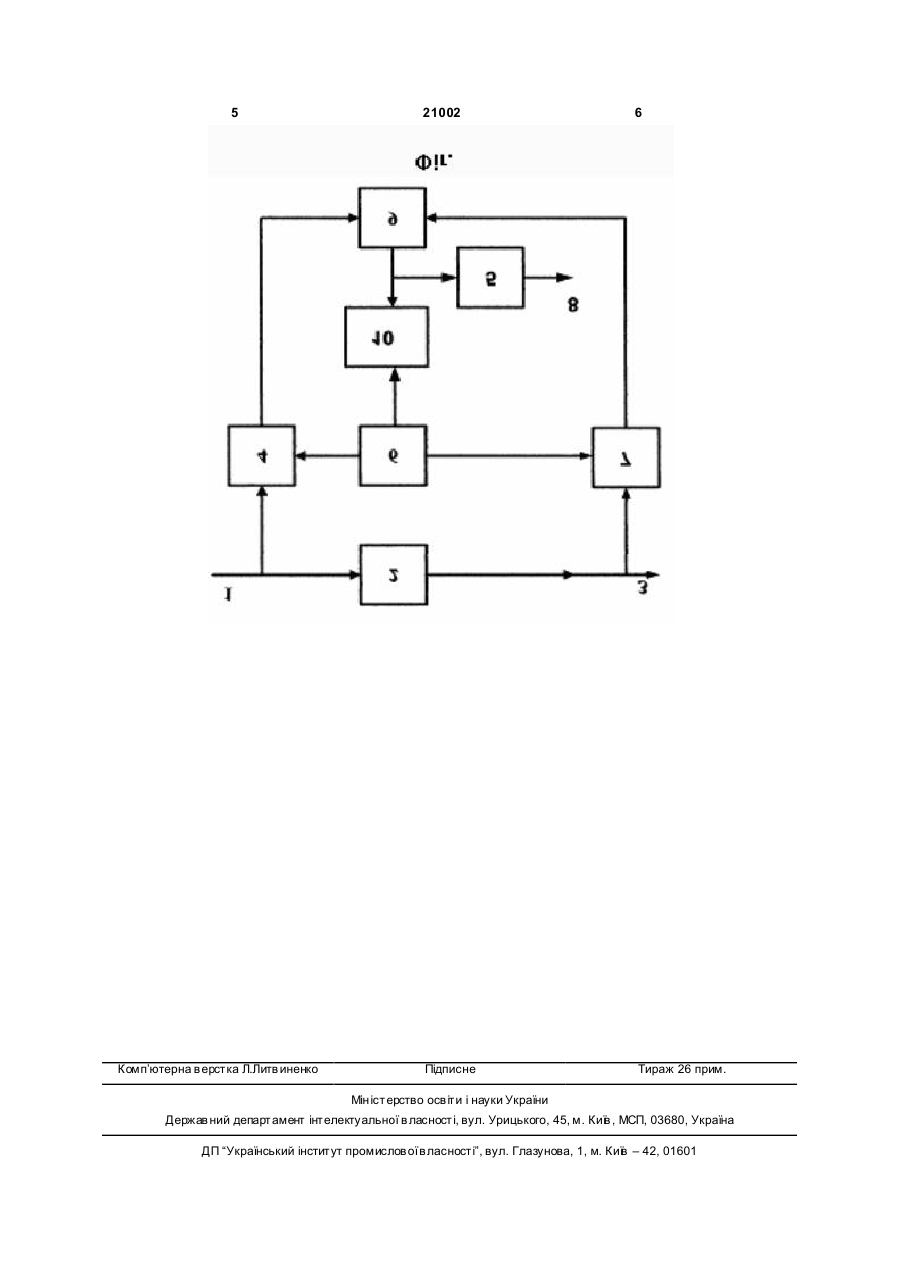

Автоматизована система контролю, що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, універсальний алгоритмічний перетворювач, запам'ятовуючий пристрій, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, виходи універсального алгоритмічного перетворювача з'єднані з першою групою входів схеми порівнян 3 21002 4 ша група виходів блока керування з'єднана з друЗаявлена система має новий склад елементів, гою групою входів першого формувача настройок та нову організацію взаємозв'язків між ними, тобто та першою групою входів запам'ятовуючого примістить нову сукупність ознак, які забезпечують строю, друга гр упа ви ходів блока керування з'єднові технічні властивості корисної моделі. Технічнана з другою групою входів др угого формувача ний результат, як наслідок цих властивостей настройок та другою групою входів запам'ятовуюспрощення схеми пристрою. чого пристрою, виходи першого формувача наНа Фіг. представлена функціональна схема стройок з'єднані з входами першого універсальнопристрою. Автоматизована система контролю місго алгоритмічного перетворювача, виходи якого тить шину вхідних даних 1, об'єкт контролю 2, шиз'єднані з першою групою входів схеми порівнянну ви хідних даних 3, мультиплексор 4, тригер 5, ня, виходи другого формувача настройок з'єднані з блок керування 6, універсальний алгоритмічний входами другого універсального алгоритмічного перетворювач 7; схему порівняння 9, запам'ятоперетворювача, виходи якого з'єднані з другою вуючий пристрій 10, причому шина вхідних даних 1 групою входів схеми порівняння, вихід схеми поріз'єднана з входами об'єкта контролю 2, виходи вняння з'єднаний з входом запису запам'ятовуюякого з'єднані з шиною вихідних даних 3, виходи чого пристрою. універсального алгоритмічного перетворювача 7 Недоліком відомої системи є висока складз'єднані з першою групою входів схеми порівняння ність. 9, вихід схеми порівняння 9 з'єднаний з входом В основу корисної моделі поставлено задачу запису запам'ятовуючого пристрою 10, перша грувдосконалення автоматизованої системи контропа виходів блока керування 6 з'єднана з першою лю шляхом введення нового складу елементів, та групою входів запам'ятовуючого пристрою 10, шинової організації взаємозв'язків між ними, забезпена вхідних даних 1 з'єднана з інформаційними чити спрощення схеми пристрою. входами мультиплексора 4, друга група ви ходів Поставлене завдання вирішується тим, що авблока керування 6 з'єднана з адресними входами томатизована система контролю містить шину мультиплексора 4, вихід мультиплексора 4 з'єднавхідних даних, об'єкт контролю, шину вихідних ний з другим входом схеми порівняння 9, вихід даних, схему порівняння, блок керування, універякої з'єднаний з одиничним входом тригера 5, висальний алгоритмічний перетворювач, запам'ятохід тригера 5 з'єднаний з виходом індикації технічвуючий пристрій, причому шина вхідних даних ного стану об'єкту 8, третя група виходів блока з'єднана з входами об'єкта контролю, виходи якого керування 6 з'єднана з настроювальними входами з'єднані з шиною вихідних даних, виходи універсауніверсального алгоритмічного перетворювача 7, льного алгоритмічного перетворювача з'єднані з шина вихідних даних 3 з'єднана інформаційними першою групою входів схеми порівняння, вихід входами універсального алгоритмічного перетвосхеми порівняння з'єднаний з входом запису запарювача 7. м'ятовуючого пристрою, перша група виходів блоПрацює система у такий спосіб. ка керування з'єднана з першою групою входів Блок керування 6 формує послідовність мнозапам'ятовуючого пристрою, згідно з корисною жин сигналів настройок, згідно з якими універсамоделлю, має мультиплексор, тригер, вихід індильний алгоритмічний перетворювач 7 формує на кації технічного стану об'єкта, причому шина вхідсвоєму ви ході відповідну вхідн у змінну після оброних даних з'єднана з інформаційними входами бки інформації. Одночасно на виході мультиплекмультиплексора, друга група виходів блока керусора 4 формується значення відповідної вхідної вання з'єднана з адресними входами мультиплекзмінної. Якщо значення змінної до та після обробсора, вихід мультиплексора з'єднаний з другим ки відрізняються, то тригер 5 переводиться у стан входом схеми порівняння, вихід якої з'єднаний з "1". Цей сигнал формується на виході 8 і свідчить одиничним входом тригера, вихід тригера з'єднапро несправний стан об'єкта контролю 2. Вказаний ний з виходом індикації технічного стану об'єкта, процес виконується циклічно для усіх вхідних третя група виходів блока керування з'єднана з змінних. настроювальними входами універсального алгоПорівняльний аналіз прототипу і заявленого ритмічного перетворювача, шина вихідних даних пристрою показує, що прототип має велику складз'єднана інформаційними входами універсального ність, оскільки для кожного контрольного співвідалгоритмічного перетворювача. ношення використовується окремі схеми порівняння та схеми відновлення значень змінних. 5 Комп’ютерна в ерстка Л.Литв иненко 21002 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
