Електросушарка для взуття

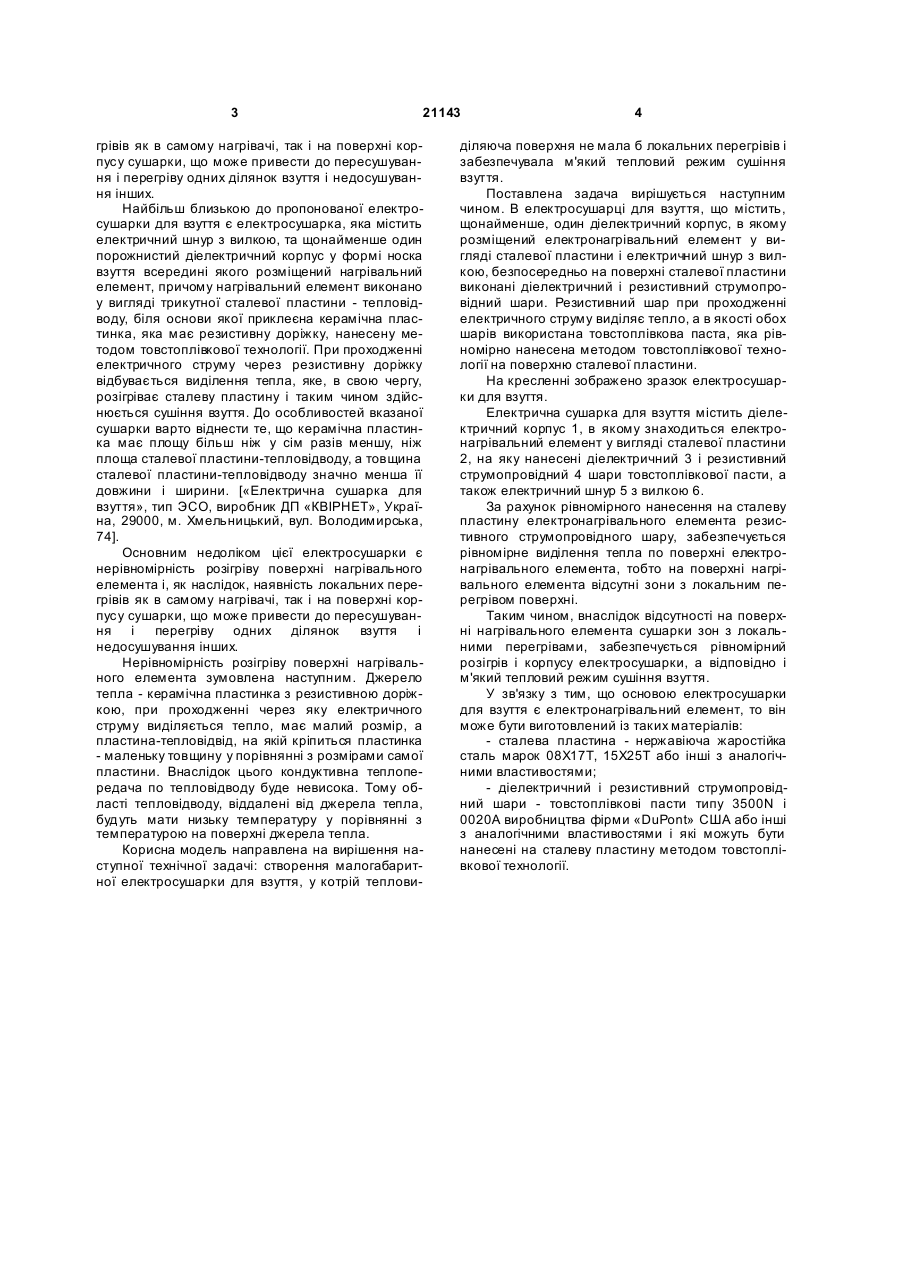

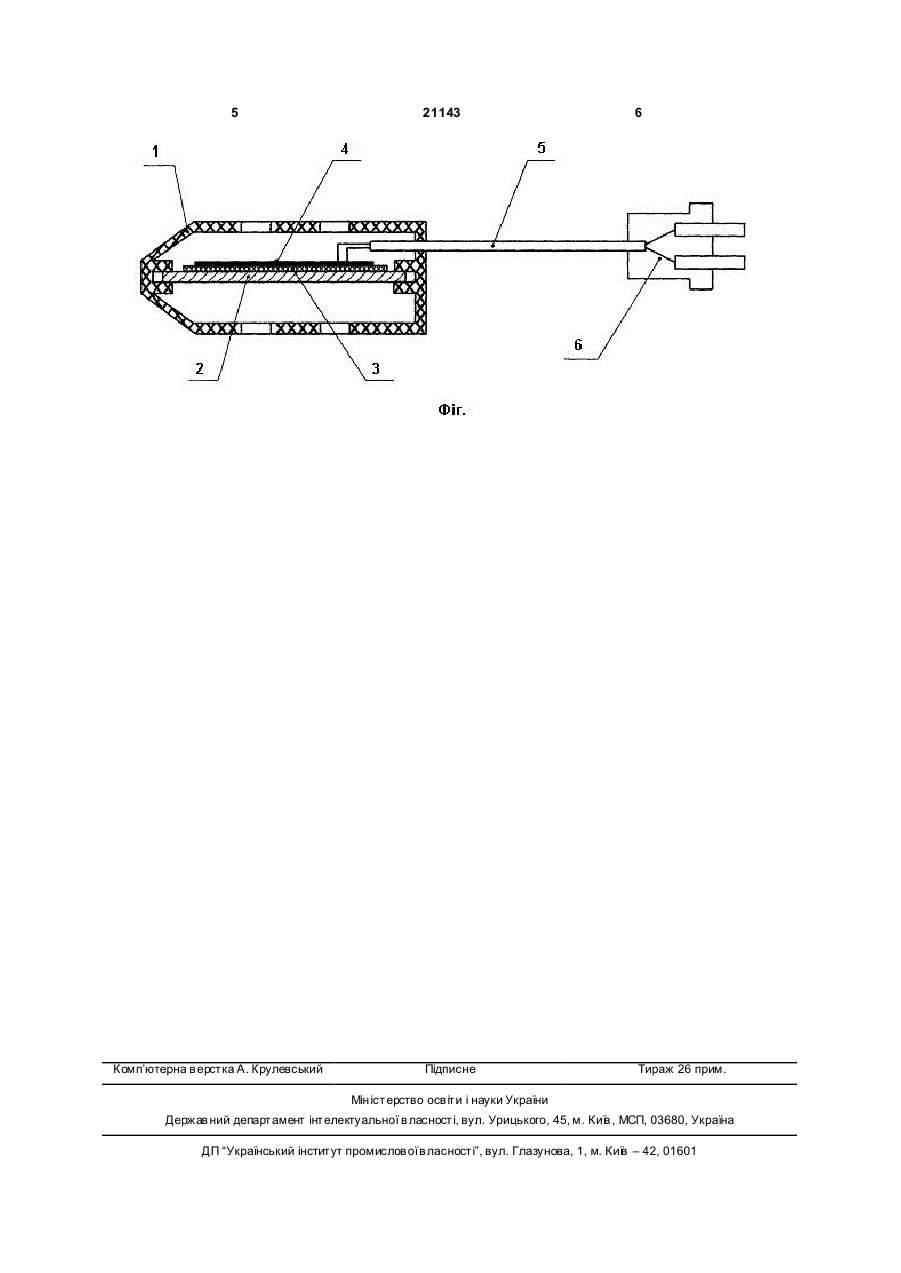

Електросушарка для взуття, що містить щонайменше один діелектричний корпус, у якому 3 21143 грівів як в самому нагрівачі, так і на поверхні корпусу сушарки, що може привести до пересушування і перегріву одних ділянок взуття і недосушування інших. Найбільш близькою до пропонованої електросушарки для взуття є електросушарка, яка містить електричний шнур з вилкою, та щонайменше один порожнистий діелектричний корпус у формі носка взуття всередині якого розміщений нагрівальний елемент, причому нагрівальний елемент виконано у вигляді трикутної сталевої пластини - тепловідводу, біля основи якої приклеєна керамічна пластинка, яка має резистивну доріжку, нанесену методом товстоплівкової технології. При проходженні електричного струму через резистивну доріжку відбувається виділення тепла, яке, в свою чергу, розігріває сталеву пластину і таким чином здійснюється сушіння взуття. До особливостей вказаної сушарки варто віднести те, що керамічна пластинка має площу більш ніж у сім разів меншу, ніж площа сталевої пластини-тепловідводу, а товщина сталевої пластини-тепловідводу значно менша її довжини і ширини. [«Електрична сушарка для взуття», тип ЭСО, виробник ДП «КВІРНЕТ», Україна, 29000, м. Хмельницький, вул. Володимирська, 74]. Основним недоліком цієї електросушарки є нерівномірність розігріву поверхні нагрівального елемента і, як наслідок, наявність локальних перегрівів як в самому нагрівачі, так і на поверхні корпусу сушарки, що може привести до пересушування і перегріву одних ділянок взуття і недосушування інших. Нерівномірність розігріву поверхні нагрівального елемента зумовлена наступним. Джерело тепла - керамічна пластинка з резистивною доріжкою, при проходженні через яку електричного струму виділяється тепло, має малий розмір, а пластина-тепловідвід, на якій кріпиться пластинка - маленьку товщину у порівнянні з розмірами самої пластини. Внаслідок цього кондуктивна теплопередача по тепловідводу буде невисока. Тому області тепловідводу, віддалені від джерела тепла, будуть мати низьку температуру у порівнянні з температурою на поверхні джерела тепла. Корисна модель направлена на вирішення наступної технічної задачі: створення малогабаритної електросушарки для взуття, у котрій теплови 4 діляюча поверхня не мала б локальних перегрівів і забезпечувала м'який тепловий режим сушіння взуття. Поставлена задача вирішується наступним чином. В електросушарці для взуття, що містить, щонайменше, один діелектричний корпус, в якому розміщений електронагрівальний елемент у вигляді сталевої пластини і електричний шнур з вилкою, безпосередньо на поверхні сталевої пластини виконані діелектричний і резистивний струмопровідний шари. Резистивний шар при проходженні електричного струму виділяє тепло, а в якості обох шарів використана товстоплівкова паста, яка рівномірно нанесена методом товстоплівкової технології на поверхню сталевої пластини. На кресленні зображено зразок електросушарки для взуття. Електрична сушарка для взуття містить діелектричний корпус 1, в якому знаходиться електронагрівальний елемент у вигляді сталевої пластини 2, на яку нанесені діелектричний 3 і резистивний струмопровідний 4 шари товстоплівкової пасти, а також електричний шнур 5 з вилкою 6. За рахунок рівномірного нанесення на сталеву пластину електронагрівального елемента резистивного струмопровідного шару, забезпечується рівномірне виділення тепла по поверхні електронагрівального елемента, тобто на поверхні нагрівального елемента відсутні зони з локальним перегрівом поверхні. Таким чином, внаслідок відсутності на поверхні нагрівального елемента сушарки зон з локальними перегрівами, забезпечується рівномірний розігрів і корпусу електросушарки, а відповідно і м'який тепловий режим сушіння взуття. У зв'язку з тим, що основою електросушарки для взуття є електронагрівальний елемент, то він може бути виготовлений із таких матеріалів: - сталева пластина - нержавіюча жаростійка сталь марок 08Х17Т, 15Х25Т або інші з аналогічними властивостями; - діелектричний і резистивний струмопровідний шари - товстоплівкові пасти типу 3500N і 0020А виробництва фірми «DuPont» США або інші з аналогічними властивостями і які можуть бути нанесені на сталеву пластину методом товстоплівкової технології. 5 Комп’ютерна в ерстка А. Крулевський 21143 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
