Сушарка для вологого взуття

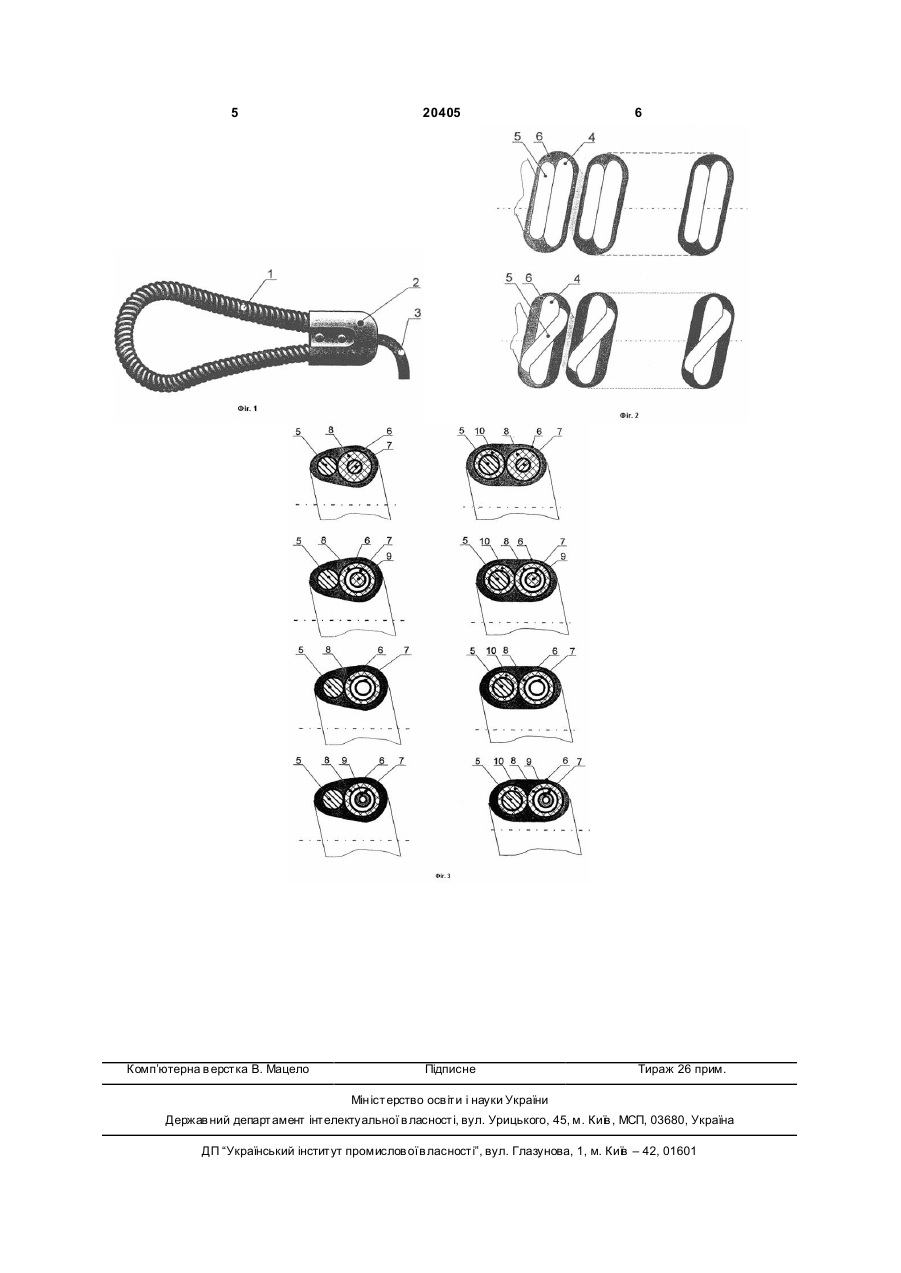

1. Сушарка для вологого взуття, що включає електричний нагрівник у формі циліндричної спіралі, зігнутої у вигляді дуги, що містить резистивний елемент, ізольований діелектричним матеріалом, вологонепроникну оболонку з гнучкого ізоляційного матеріалу, яка відрізняється тим, що нагрівник оснащений гнучким елементом, розташованим по всій довжині резистивного елемента, 3 20405 4 спіраль у вигляді дуги і таким чином пристосовувагнучкий елемент. Це дозволяє згинати нагрівач на ти сушарку до взуття будь-яких розмірів. 90°, що є доцільним, наприклад для сушіння п'яти До недоліків сушарки варто віднести недоставзуття чи халяви чобіт. А виконання гнучкого елетню жорсткість та пружність конструкції нагрівача, мента навитим на резистивний елемент повністю що не забезпечує збереження форми, що надавиключає безпосередній контакт резистивного ється. Крім того, існує можливість локального пеелемента із взуттям. Для підвищення ізоляційних регріву через стикання резистивних елементів у характеристик гнучкий елемент може бути покрисусідніх витках при вигині циліндричної спіралі. тий діелектричним матеріалом. В основу корисної моделі поставлене завданТаким чином, вищенаведені особливості кориня поліпшення експлуатаційних характеристик сної моделі дають можливість поліпшити експлуасушарки шляхом зміни конструкції нагрівача. таційні характеристики сушарки. Технічний результат досягається завдяки тоСуть корисної моделі пояснюється кресленму, що у відомій сушарці для вологого взуття, що нями. включає електричний нагрівач у формі циліндричНа Фіг.1. показаний зовнішній вигляд сушарки ної спіралі, зігнутої у вигляді дуги, що містить редля вологого взуття з нагрівачем у формі циліндзистивний елемент, ізольований діелектричним ричної спіралі, зігнутої у вигляді дуги. матеріалом, і вологонепроникну оболонку, що виНа Фіг.2 показаний поздовжній розріз нагріваконана із гнучкого ізоляційного матеріалу, відповіча у варіантах. дно до корисної моделі, нагрівач додатково оснаНа Фіг.3 показаний поперечний розріз нагріващений гнучким елементом, розташованим по всій ча у варіантах. довжині резистивного елемента, а вологонепрониСушарка для вологого взуття складається з кна оболонка виконана, такою, що закриває резиснагрівача 1 у формі циліндричної спіралі, зігнутої у тивний та гнучкий елементи одночасно та фіксує вигляді дуги, ізоляційної ручки 2, у якій закріплені їхнє положення відносно один одного. електричні виводи нагрівача 1, до яких приєднаДля збільшення площі поверхні, що нагріваний шнур електроживлення 3. Нагрівач 1 складається, резистивний елемент може бути виконаний ється з резистивного елемента 4, та гнучкого елеу вигляді спіралі, як без каркасу, так і спіралі, що мента 5, розташованого по всій довжині намотана на гнучкий каркас. резистивного елемента 4, при цьому кінці гнучкого Гнучкий елемент може бути виконаний навиелемента 5 закріплені в ізоляційній ручці 2. Резистим на резистивний елемент і додатково покритий тивний 4 та гнучкий 5 елементи одночасно покриті діелектричним матеріалом. вологонепроникною оболонкою 6 із гнучкого ізоляЗдатність сушарки приймати і зберігати форційного матеріалу. Оболонка 6 із гнучкого ізоляму, що задається, обумовлюється такими характеційного матеріалу фіксує положення резистивного ристиками нагрівача як жорсткість і пружність в 4 та гнучкого 5 елементів відносно один одного. сполученні з гнучкістю. Резистивний елемент 4 являє собою ніхромовий Сприяє збереженню форми нагрівача у виглядріт 7, покритий діелектричним матеріалом 8, і ді циліндричної спіралі, що зігнута у дугу, збільможе бути виконаний у ви гляді спіралі без каркасу. шення діаметра гнучкого каркаса навитого резисТакож резистивний елемент 4 з ніхромового дроту тивного елементу. Однак за цим випливає 7, що покритий діелектричним матеріалом 8, може необхідність збільшення діаметра витків спіралі, бути виготовлений у вигляді спіралі, намотаної на що обмежує можливості застосування сушарки. гнучкий каркас 9, який виконаний з стійкого до наВиконання нагрівача із гнучким елементом, що грівання полімеру, чи з скловолокнистої нитки, чи з розташований по всій довжині резистивного елеметалевого дроту, ізольованого діелектричним мента, а також фіксація взаємного положення цих матеріалом. Гнучкий каркас 9 може бути виконаелементів вологонепроникною оболонкою забезний у вигляді трубки. Гнучкий елемент 5 з металепечує жорсткість і пружність конструкції в сполувого дроту, може бути виконаний навитим нареченні з необхідною гнучкістю, що є доста тніми для зистивний елемент 4, а також покритим здатності сушарки приймати та зберігати необхіддіелектричним матеріалом 10. ну форму. При виконанні резистивного елемента у Сушарка для взуття працює в такий спосіб. вигляді спіралі створюється можливість зменшенТримаючи сушарку за ручку 2, вкладають її ня діаметра гнучкого каркаса, використання трубусередину вз уття. При підключенні шнура електчатого каркасу, або ж конструкції без каркасу, тому роживлення 3 в електромережу електричний що в цьому випадку каркас уже не несе формострум нагріває резистивний елемент 4, який у творну функцію сушарки. свою чергу нагріває діелектричний матеріал 8 і Крім того, пропонована конструкція нагрівача оболонку 6. Оболонка 6 нагріває частини взуття, з виключає можливість локального перегріву, тому яким стикається, а також повітря, що вільно цирщо стикання резистивного елементу у сусідніх кулює усередині взуття, висушуючи інші його часвитках циліндричної спіралі можливо тільки через тини. 5 Комп’ютерна в ерстка В. Мацело 20405 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
