Пристрій для проведення експрес-індикації патологічного стану та медикаментозного тесту

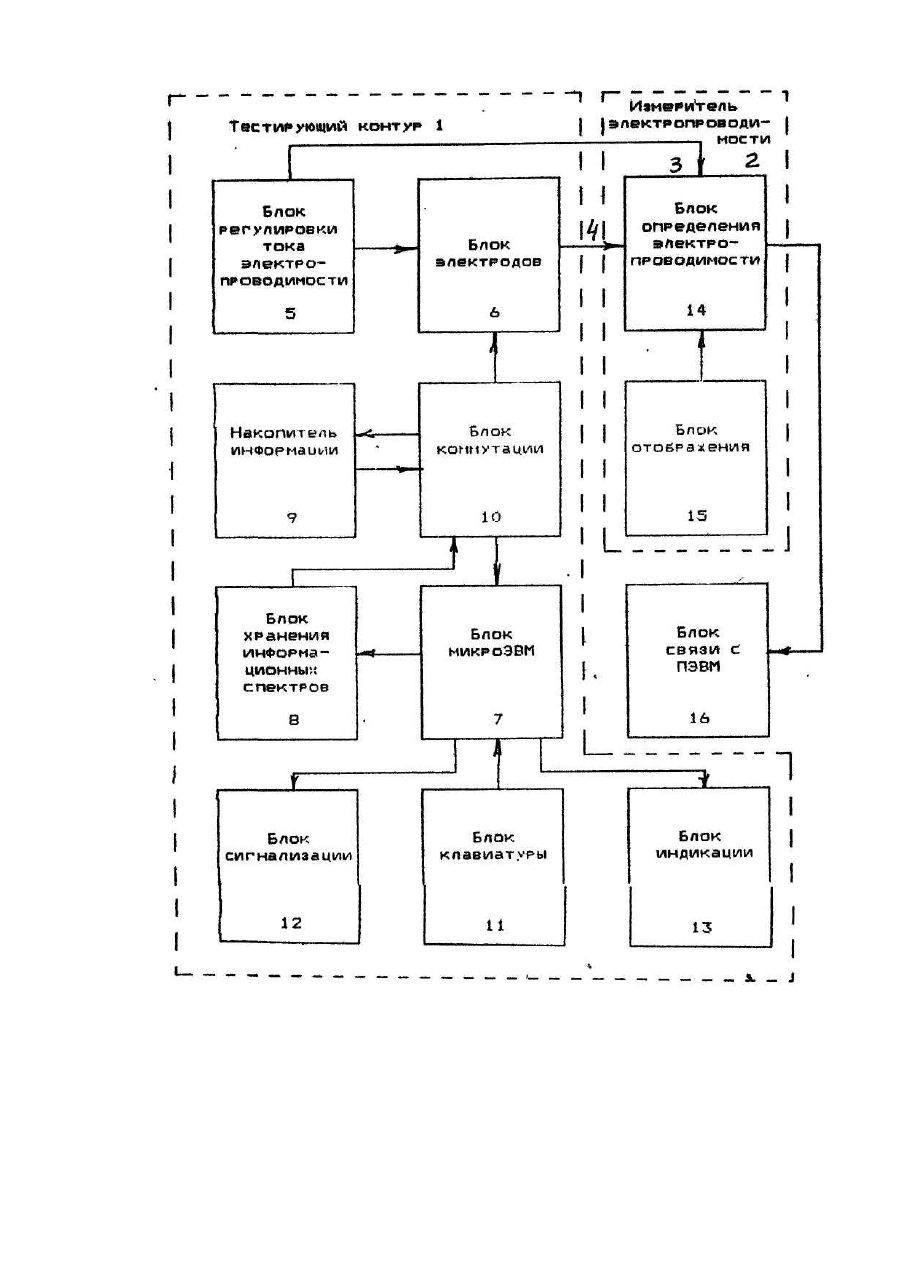

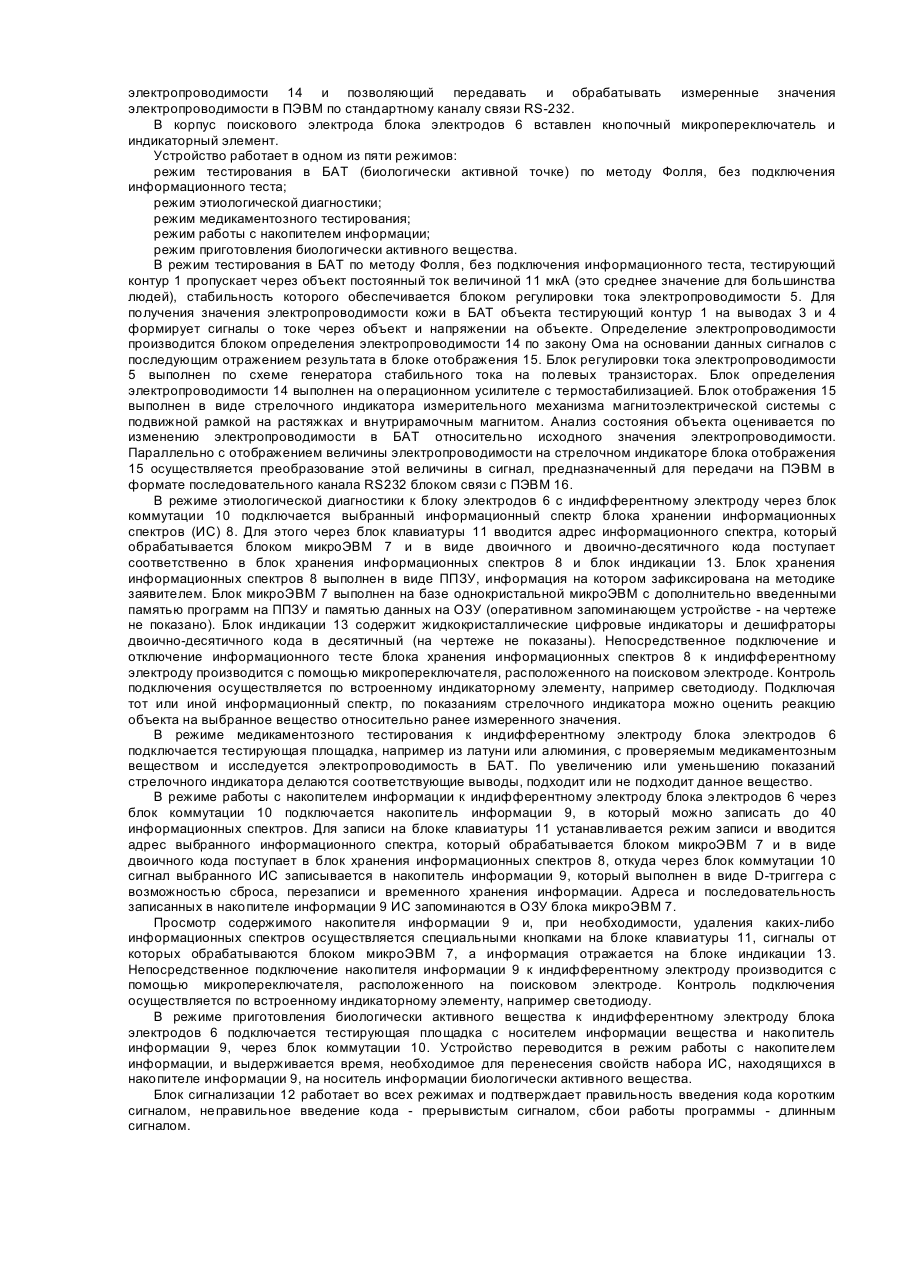

Изобретение относится к устройствам для измерения и регистрации с диагностическими целями за счет измерения электропроводимости специфических рефлекторных точек. Известно принятое за прототип устройство для проведения этиологической диагностики и медикаментозного теста [Заявка Украины №94061759 от 09.06.94], содержащее источники питания, тестирующий контур, состоящий из блока регулировки тока электропроводимости, соединенного с блоком электродов, включающим поисковый и индифферентный электроды, блок хранения информационных спектров, соединенный с накопителем информации, содержащим измеритель электропроводимости, с блоком отображения, состоящим из узла индикации и узла сигнализации, и блоком определения электропроводимости, причем тестирующий контур содержит блок управления, соединенный на выходе с блоком хранения информационных спектров и накопителем. информации, коммутирующее устройство, соединенное на выходе с блоком электродов, на первом входе - с блоком хранения информационных спектров, выполненным в виде программируемого постоянного запоминающего устройства, соединенного с избирателем адреса и на втором входе є накопителем информации, выполненном в виде D-триггера с возможностью сброса и перезаписи информации, на третьем входе - с блоком управления, который выполнен в виде псевдосенсорного блока с возможностью выбора режимов работы устройства и включает соединенные между собой элементы цифровой схемотехники, с вето диоды, кнопочные переключатели. Признаками прототипа, совпадающими с существенными признаками предполагаемого изобретения, являются наличие источников питания, тестирующего контура, состоящего из блока регулировки тока электропроводимости, соединенного с блоком электродов, включающим поисковый и индифферентный блок коммутации (в прототипе он назван коммутирующим устройством), соединенный на выходе с блоком электродов, на первом входе - с блоком хранения информационных спектров, выполненном в виде программируемого постоянного запоминающего устройства, на втором входе -с накопителем информации, выполненным в виде D-триггера с возможностью сброса и перезаписи информации, а также наличие присоединенного к тестирующему контуру измерителя электропроводимости, включающего блок отображения, соединенный на входе с блоком определения электропроводимости. Причинами, препятствующими достижению технического результата - проведения экспресс-индикации патологического состояния и медикаментозного теста с повышенной точностью и достоверностью на компактном, удобном в работе, работающем в автоматическом режиме устройстве, являются: невозможность в прототипе осуществить контроль за вводимой информацией; невозможность осуществления просмотра информации, содержащейся в накопителе из-за отсутствия в прототипе элементов конструкции (блока микроЭВМ, блока клавиатуры, блока индикации); отсутствие в прототипе возможности контроля подключения или отключения накопителя информации и блока информационных спектров из-за отсутствия встроенного кнопочного переключателя и индикаторного элемента в корпусе поискового электрода. В основу изобретения поставлена задача усовершенствования устройства для проведения экспрессиндикации патологических состояний и медикаментозного теста, в котором обеспечивается достижение технического результата за счет использования микроЭВМ, блока индикации, блока сигнализации, блока клавиатуры, изменения конструкции поискового электрода, за счет чего сокращается время обследования, повышается объективность съема показателей с биологически активной точки и повышается удобство в работе. Поставленная задача решается тем, что в устройстве для проведения экспресс-индикации патологических состояний и медикаментозного теста, включающем источники питания, тестирующий контур, состоящий из блока регулировки тока электропроводимости, соединенного с блоком электродов, включающим поисковый и индифферентный электроды, блок коммутации, соединенный на выходе с блоком электродов, на первом входе - с блоком хранения информационных спектров, выполненным в виде программируемого постоянного запоминающего устройства, на втором входе - с накопителем информации, выполненном в виде D-триггера с возможностью сброса и перезаписи информации, соединен с измерителем электропроводимости, включающим блок определения электропроводимости, соединенный на выходе с блоком отображения, согласно изобретению, тестирующий контур содержит блок микроЭВМ, соединенный на первом выходе с блоком коммутации и на втором выходе - с блоком хранения информационных спектров, блок клавиатуры, соединенный на выходе с блоком микроЭВМ, блок сигнализации, соединенный на входе с блоком микроЭВМ и блок индикации, соединенный на входе с блоком микроЭВМ, а в корпус поискового электрода встроен кнопочный микропереключатель и индикаторный элемент. Между совокупностью существенных признаков и достигаемым техническим результатом существует следующая причинно-следственная связь: при наличии в устройстве всех вышеперечисленных признаков технический результат будет достигнут, а при их отсутствии - достигнут не будет. На чертеже представлена функциональная схема устройства. Устройство содержит источники питания (на чертеже не показаны), тестирующий контур 1, соединенный с измерителем электропроводимости 2 посредством сигнальных связей 3 - о токе через объект и сигнальных связей 4 - о напряжении на объекте, причем тестирующий контур 1 выполнен в виде блока регулировки тока проводимости 5, соединенного на выходе с блоком электродов, включающим поисковый и индифферентный электроды (на чертеже не показаны), блок микроЭВМ 7, соединенный на выходе с блоком хранения информационных спектров 8, накопитель информации 9, соединенный на выходе и входе с блоком коммутации 10, который соединен на первом входе с блоком хранения информационных спектров 8 и на втором входе с блоком микроЭВМ 7, на выходе - с блоком электродов 6, блок клавиатуры 11, соединенный на выходе с блоком микроэвм 7, блок сигнализации 12 и блок индикации 13, соединенные каждый по входу с блоком микроЭВМ 7. Измеритель электропроводимости 2 включает в себя блок определения электропроводимости 14, соединенный на первом входе с блоком электродов 6 и на втором входе - с блоком регулировки тока электропроводимости 5, на выходе - с блоком отображения 15. Устройство содержит также блок связи с персональной ЭВМ (ПЭВМ) 16, соединенный на входе с блоком определения электропроводимости 14 и позволяющий передавать и обрабатывать измеренные значения электропроводимости в ПЭВМ по стандартному каналу связи RS-232. В корпус поискового электрода блока электродов 6 вставлен кнопочный микропереключатель и индикаторный элемент. Устройство работает в одном из пяти режимов: режим тестирования в БАТ (биологически активной точке) по методу Фолля, без подключения информационного теста; режим этиологической диагностики; режим медикаментозного тестирования; режим работы с накопителем информации; режим приготовления биологически активного вещества. В режим тестирования в БАТ по методу Фолля, без подключения информационного теста, тестирующий контур 1 пропускает через объект постоянный ток величиной 11 мкА (это среднее значение для большинства людей), стабильность которого обеспечивается блоком регулировки тока электропроводимости 5. Для получения значения электропроводимости кожи в БАТ объекта тестирующий контур 1 на выводах 3 и 4 формирует сигналы о токе через объект и напряжении на объекте. Определение электропроводимости производится блоком определения электропроводимости 14 по закону Ома на основании данных сигналов с последующим отражением результата в блоке отображения 15. Блок регулировки тока электропроводимости 5 выполнен по схеме генератора стабильного тока на полевых транзисторах. Блок определения электропроводимости 14 выполнен на операционном усилителе с термостабилизацией. Блок отображения 15 выполнен в виде стрелочного индикатора измерительного механизма магнитоэлектрической системы с подвижной рамкой на растяжках и внутрирамочным магнитом. Анализ состояния объекта оценивается по изменению электропроводимости в БАТ относительно исходного значения электропроводимости. Параллельно с отображением величины электропроводимости на стрелочном индикаторе блока отображения 15 осуществляется преобразование этой величины в сигнал, предназначенный для передачи на ПЭВМ в формате последовательного канала RS232 блоком связи с ПЭВМ 16. В режиме этиологической диагностики к блоку электродов 6 с индифферентному электроду через блок коммутации 10 подключается выбранный информационный спектр блока хранении информационных спектров (ИС) 8. Для этого через блок клавиатуры 11 вводится адрес информационного спектра, который обрабатывается блоком микроЭВМ 7 и в виде двоичного и двоично-десятичного кода поступает соответственно в блок хранения информационных спектров 8 и блок индикации 13. Блок хранения информационных спектров 8 выполнен в виде ППЗУ, информация на котором зафиксирована на методике заявителем. Блок микроЭВМ 7 выполнен на базе однокристальной микроЭВМ с дополнительно введенными памятью программ на ППЗУ и памятью данных на ОЗУ (оперативном запоминающем устройстве - на чертеже не показано). Блок индикации 13 содержит жидкокристаллические цифровые индикаторы и дешифраторы двоично-десятичного кода в десятичный (на чертеже не показаны). Непосредственное подключение и отключение информационного тесте блока хранения информационных спектров 8 к индифферентному электроду производится с помощью микропереключателя, расположенного на поисковом электроде. Контроль подключения осуществляется по встроенному индикаторному элементу, например светодиоду. Подключая тот или иной информационный спектр, по показаниям стрелочного индикатора можно оценить реакцию объекта на выбранное вещество относительно ранее измеренного значения. В режиме медикаментозного тестирования к индифферентному электроду блока электродов 6 подключается тестирующая площадка, например из латуни или алюминия, с проверяемым медикаментозным веществом и исследуется электропроводимость в БАТ. По увеличению или уменьшению показаний стрелочного индикатора делаются соответствующие выводы, подходит или не подходит данное вещество. В режиме работы с накопителем информации к индифферентному электроду блока электродов 6 через блок коммутации 10 подключается накопитель информации 9, в который можно записать до 40 информационных спектров. Для записи на блоке клавиатуры 11 устанавливается режим записи и вводится адрес выбранного информационного спектра, который обрабатывается блоком микроЭВМ 7 и в виде двоичного кода поступает в блок хранения информационных спектров 8, откуда через блок коммутации 10 сигнал выбранного ИС записывается в накопитель информации 9, который выполнен в виде D-триггера с возможностью сброса, перезаписи и временного хранения информации. Адреса и последовательность записанных в накопителе информации 9 ИС запоминаются в ОЗУ блока микроЭВМ 7. Просмотр содержимого накопителя информации 9 и, при необходимости, удаления каких-либо информационных спектров осуществляется специальными кнопками на блоке клавиатуры 11, сигналы от которых обрабатываются блоком микроЭВМ 7, а информация отражается на блоке индикации 13. Непосредственное подключение накопителя информации 9 к индифферентному электроду производится с помощью микропереключателя, расположенного на поисковом электроде. Контроль подключения осуществляется по встроенному индикаторному элементу, например светодиоду. В режиме приготовления биологически активного вещества к индифферентному электроду блока электродов 6 подключается тестирующая площадка с носителем информации вещества и накопитель информации 9, через блок коммутации 10. Устройство переводится в режим работы с накопителем информации, и выдерживается время, необходимое для перенесения свойств набора ИС, находящихся в накопителе информации 9, на носитель информации биологически активного вещества. Блок сигнализации 12 работает во всех режимах и подтверждает правильность введения кода коротким сигналом, неправильное введение кода - прерывистым сигналом, сбои работы программы - длинным сигналом.
