Секція аерації

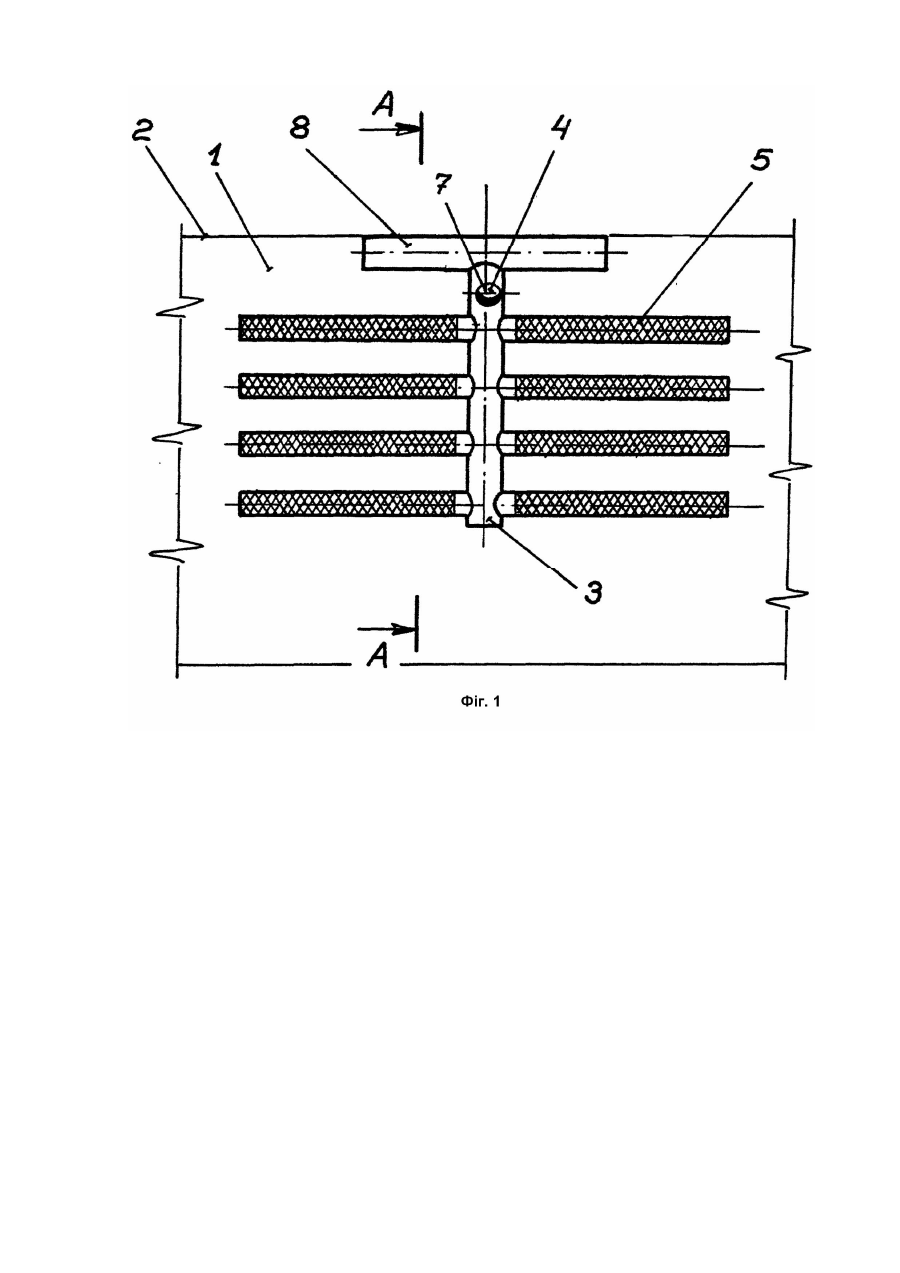

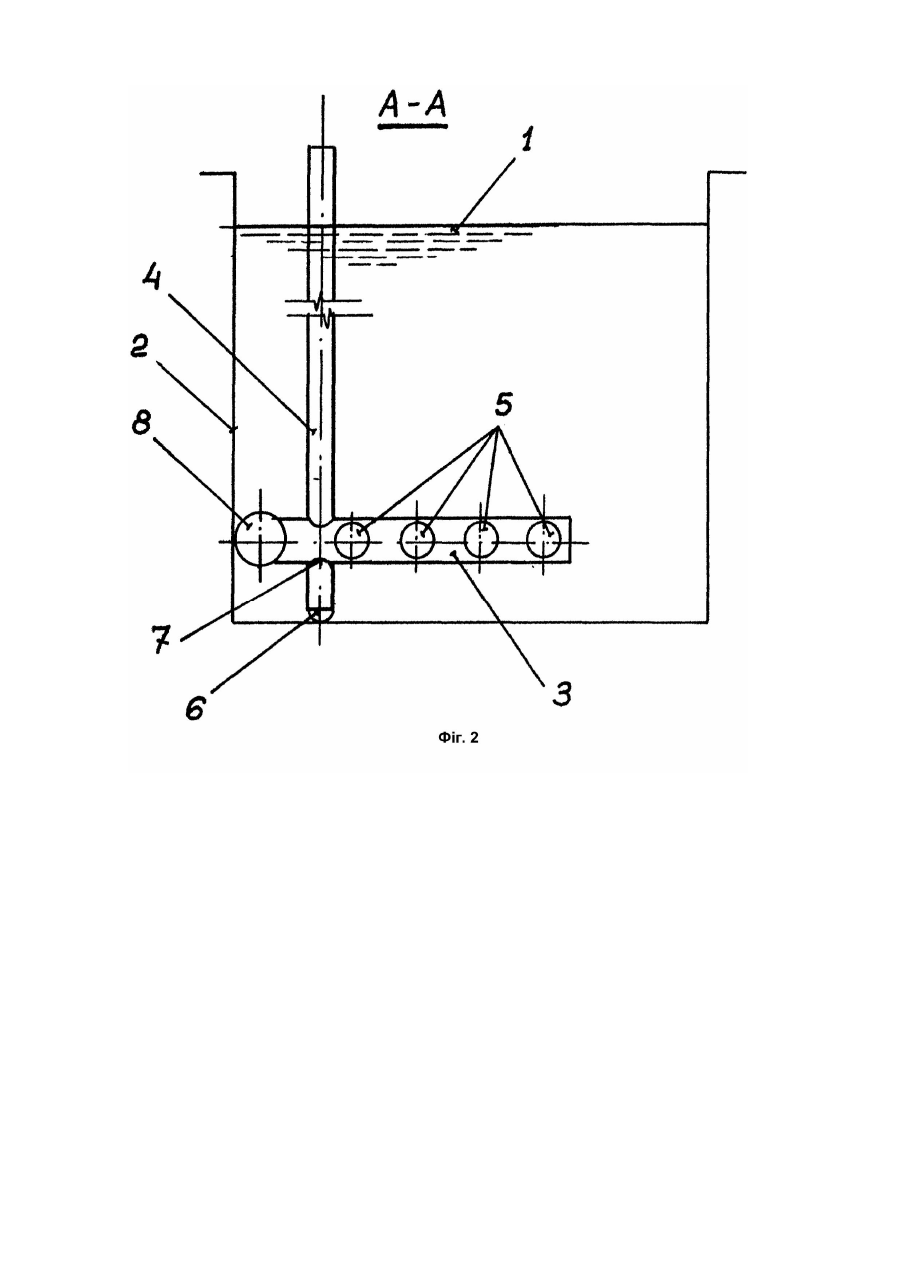

Винахід належить до галузі біологічного очищення стічних вод, конкретно до пристроїв для пневматичної аерації. Відома секція аерації (Дисковая диффузорная система Напол. Общая схема сборки. -Хельсинки, Финляндия, 1995. - Креслення LO 3950 фірми Nopon Oy), що має занурений у рідину колектор на опорі із сполученими з ним вертикальним стояком та горизонтальними повітроводами з аераторами. Опор багато, опори у вигляді монтажних скоб, що прикріплені до дна аеротенка анкерними кріпленнями. Повітроводи прикріплюються до опор хомутами. Відомі секції аеротенка збираються та прикріплюються монтажниками на дні аеротенка. При реконструкції аеротенків перед монтажними роботами необхідно опорожнити і знезаразити порожнину аеротенка. Знезаразити аеротенк повністю майже неможливо, тому монтажники зазнають підвищеної загрози інфекцій. В основу винаходу поставлено задачу, секція аеротенку, що підлягає удосконаленню шляхом установки колектора на кульовій опорі, що знаходиться під центром ваги секції аерації, шляхом виконання ваги секції більше ваги рідини, витісненої об'ємом зануреної в рідину секції, шляхом надання колектору приваги у вигляді циліндричного контейнера з баластом, прикріпленого боковою поверхнею симетрично і перпендикулярно до торця колектора, забезпечити: спрощення і прискорення монтажу та наладки секції аерації; можливість проведення монтажу без спорожнення аеротенка і без монтажних робіт на дні вузьких і глибоких аеротенків при їх аварійній аерації або реконструкції. Кульова опора колектора під центром ваги секції аерації дає можливість монтажникам легко маніпулювати вільним кінцем стояка при його кріпленні і установлюванні у вертикальному стані. При цьому секція приводиться в рівновагу і легко похитується відносно стояка монтажником. Сферична поверхня кульової опори дає можливість легко встановити стояк по виску у вертикальне положення, що необхідно при приведенні аераторів у горизонтальне положення, так як горизонтальна площина, в якій лежать осі труб аераторів, перпендикулярна до осі труби стояка. При цьому не треба опускатися на дно аеротенка і можливо жорстко закріпити стояк біля верху стінки аеротенка. При виготовленні секції вагою більше ваги рідини, витісненої об'ємом зануреної в рідину секції, секція сама тоне в рідині аеротенка, що дає можливість виконувати вищезгадані монтажні роботи з поверхні аеротенку без спорожнення останнього. Надання колектору приваги у вигляді циліндричного контейнера з баластом, прикріпленого боковою поверхнею симетрично і перпендикулярно до торця колектора, дозволяє змістити центр ваги секції по осі колектора ближче до стінки аеротенка, тобто ближче до монтажника, що зменшує момент сили на стояк при його орієнтації відносно вертикалі по виску, що полегшує роботу монтажника. Циліндрична поверхня контейнера приваги, що орієнтована паралельно стінці, служить додатковим спрямовуючим упором об стінку аеротенка при установленні стояка в вертикальне положення, що дозволяє автоматично орієнтувати труби аераторів паралельно стінці аеротенка. На фіг.1 показана секція аеротенка в положенні аерації на дні аеротенка, вид зверху; на фіг.2 - переріз А А на фіг.1 (показані точки дотику кульової опори до дна 1 приваги до стінки аеротенка в зануреному стані секції аерації). Секція аерації (фіг.1 і 2) має занурений у рідину 1 аеротенка 2 колектор 3 із сполученим з ним вертикальним стояком 4 і горизонтальними повітроводами з аераторами 5. Колектор 3 встановлено на кульовій опорі 6, що знаходиться під центром 7 ваги секції аерації. До колектора 3 прикріплено привагу 8. Аератори 5 виконані у вигляді пластмасових перфорованих труб з повздовжніми гофрами, обгорнутих по ребрах гофр пористим матеріалом. Осі труб аераторів 5 розташовані в горизонтальній площині і перпендикулярні до осі колектора 3. Привагу 8 виконано у вигляді циліндричного контейнера з баластом (щебінь, бетон). Вісь циліндра контейнера пригруза 8 перпендикулярна осі колектора 3 і лежить в горизонтальній площині з осями аераторів 5. Стояк 4 виконано з труби з віссю, перпендикулярною до осі колектора З і горизонтальній площині аераторів 5. Кульова опора 6 виконана у вигляді відрізка труби, співосного з віссю труби стояка 4, одним кінцем прикріпленого до низу колектора 3, а з другого кінця маючого сферичний виступ. Вісь кульової опори 6 проходить через центр 7 ваги секції аерації. Пристрій працює таким чином. Секцію аерації в зібраному вигляді опускають автокраном у рідину 1 (фіг.1 і 2) аеротенка 2 до дотику сферичною поверхнею кульової опори 6 дна аеротенка 2 і дотику боковою поверхнею циліндра приваги 8 стінки аеротенка 2. Далі виставляють стояк 4 в вертикальне положення з допомогою виска. Виставлений кінець стояка 4 прикріплюють хомутом до кронштейна на стінці аеротенка 2. Подають стиснуте повітря в стояк 4. Звідти воно надходить в колектор 3, а з нього - в порожнини аераторів 5, звідки воно диспергується в рідину 1 аеротенка 2. Винахід направлено на спрощення і скорочення монтажних робіт безпосередньо в аеротенку. Винахід дозволяє монтувати секції аерації без опорожнення аеротенка і без монтажних робіт на дні вузьких і глибоких аеротенків при їх аварійній аерації або терміновій реконструкції.
