Промислова вибухова речовина грануліт

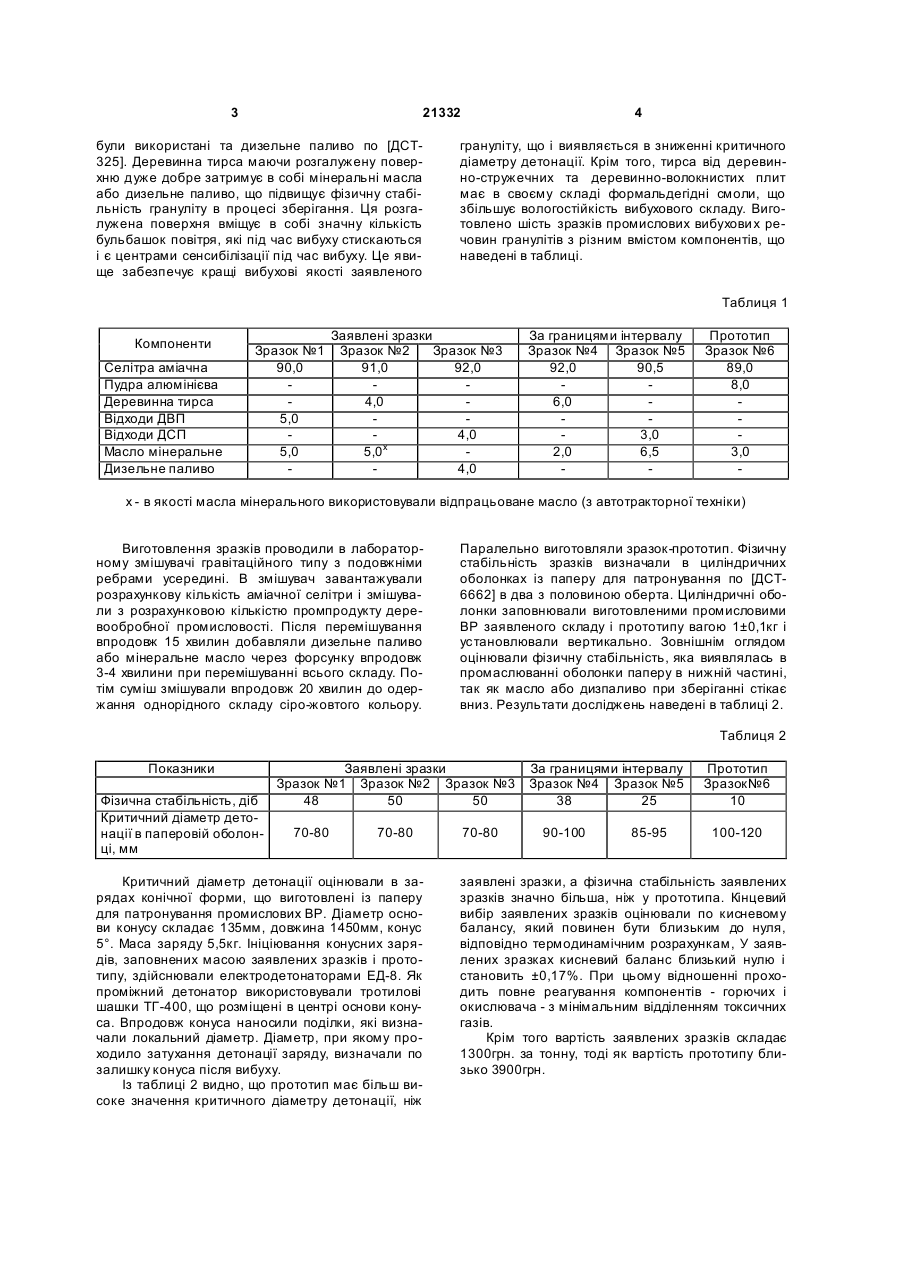

1. Промислова вибухова речовина грануліт, яка містить аміачну селітру як окислювач, пальне, яка відрізняється тим, що склад вміщує промпродукт дерево-обробної промисловості, а як пальне - мінеральне масло або дизельне паливо при такому співвідношенні компонентів, мас. %: аміачна селітра 90,0-92,0 промпродукт деревообробної про4,0-5,0 3 21332 були використані та дизельне паливо по [ДСТ325]. Деревинна тирса маючи розгалужену поверхню дуже добре затримує в собі мінеральні масла або дизельне паливо, що підвищує фізичну стабільність грануліту в процесі зберігання. Ця розгалужена поверхня вміщує в собі значну кількість бульбашок повітря, які під час вибуху стискаються і є центрами сенсибілізації під час вибуху. Це явище забезпечує кращі вибухові якості заявленого 4 грануліту, що і виявляється в зниженні критичного діаметру детонації. Крім того, тирса від деревинно-стружечних та деревинно-волокнистих плит має в своєму складі формальдегідні смоли, що збільшує вологостійкість вибухового складу. Виготовлено шість зразків промислових вибухови х речовин гранулітів з різним вмістом компонентів, що наведені в таблиці. Таблиця 1 Компоненти Селітра аміачна Пудра алюмінієва Деревинна тирса Відходи ДВП Відходи ДСП Масло мінеральне Дизельне паливо Зразок №1 90,0 5,0 5,0 Заявлені зразки Зразок №2 Зразок №3 91,0 92,0 4,0 4,0 5,0х 4,0 За границями інтервалу Зразок №4 Зразок №5 92,0 90,5 6,0 3,0 2,0 6,5 Прототип Зразок №6 89,0 8,0 3,0 х - в якості масла мінерального використовували відпрацьоване масло (з автотракторної техніки) Виготовлення зразків проводили в лабораторному змішувачі гравітаційного типу з подовжніми ребрами усередині. В змішувач завантажували розрахункову кількість аміачної селітри і змішували з розрахунковою кількістю промпродукту деревообробної промисловості. Після перемішування впродовж 15 хвилин добавляли дизельне паливо або мінеральне масло через форсунку впродовж 3-4 хвилини при перемішуванні всього складу. Потім суміш змішували впродовж 20 хвилин до одержання однорідного складу сіро-жовтого кольору. Паралельно виготовляли зразок-прототип. Фізичну стабільність зразків визначали в циліндричних оболонках із паперу для патронування по [ДСТ6662] в два з половиною оберта. Циліндричні оболонки заповнювали виготовленими промисловими ВР заявленого складу і прототипу вагою 1±0,1кг і установлювали вертикально. Зовнішнім оглядом оцінювали фізичну стабільність, яка виявлялась в промаслюванні оболонки паперу в нижній частині, так як масло або дизпаливо при зберіганні стікає вниз. Результати досліджень наведені в таблиці 2. Таблиця 2 Показники Фізична стабільність, діб Критичний діаметр детонації в паперовій оболонці, мм Заявлені зразки Зразок №1 Зразок №2 Зразок №3 48 50 50 70-80 70-80 Критичний діаметр детонації оцінювали в зарядах конічної форми, що виготовлені із паперу для патронування промислових ВР. Діаметр основи конусу складає 135мм, довжина 1450мм, конус 5°. Маса заряду 5,5кг. Ініціювання конусних зарядів, заповнених масою заявлених зразків і прототипу, здійснювали електродетонаторами ЕД-8. Як проміжний детонатор використовували тротилові шашки ТГ-400, що розміщені в центрі основи конуса. Впродовж конуса наносили поділки, які визначали локальний діаметр. Діаметр, при якому проходило затухання детонації заряду, визначали по залишку конуса після вибуху. Із таблиці 2 видно, що прототип має більш високе значення критичного діаметру детонації, ніж 70-80 За границями інтервалу Зразок №4 Зразок №5 38 25 90-100 85-95 Прототип Зразок№6 10 100-120 заявлені зразки, а фізична стабільність заявлених зразків значно більша, ніж у прототипа. Кінцевий вибір заявлених зразків оцінювали по кисневому балансу, який повинен бути близьким до нуля, відповідно термодинамічним розрахункам, У заявлених зразках кисневий баланс близький нулю і становить ±0,17%. При цьому відношенні проходить повне реагування компонентів - горючих і окислювача - з мінімальним відділенням токсичних газів. Крім того вартість заявлених зразків складає 1300грн. за тонну, тоді як вартість прототипу близько 3900грн. 5 Комп’ютерна в ерстка С.Литв иненко 21332 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
